Liebherr R 954 C VH-HDW - Abbruchbagger mit modularer Reichhöhe

[Bauforum24 1.291]

Hydraulikbagger mit spezieller Abbruchausrüstung sind mittlerweile bekannte und bewährte Geräte auf fast jeder Abbruchbaustelle. Dennoch bleibt die Entwicklung auch hier nicht stehen und es sind mitunter Kleinigkeiten oder Details die einen Abbruchbagger erst zu einem für jeden Einsatz passendem Abbruchbagger werden lassen. Abbruch-Spezialist Liebherr zeigt jetzt die bekannte Abbruchausrüstung mit einem neuen Konstruktiondetail - mit einer hydraulischen Schnellwechsel-Schnittstelle im Abbruchstiel.

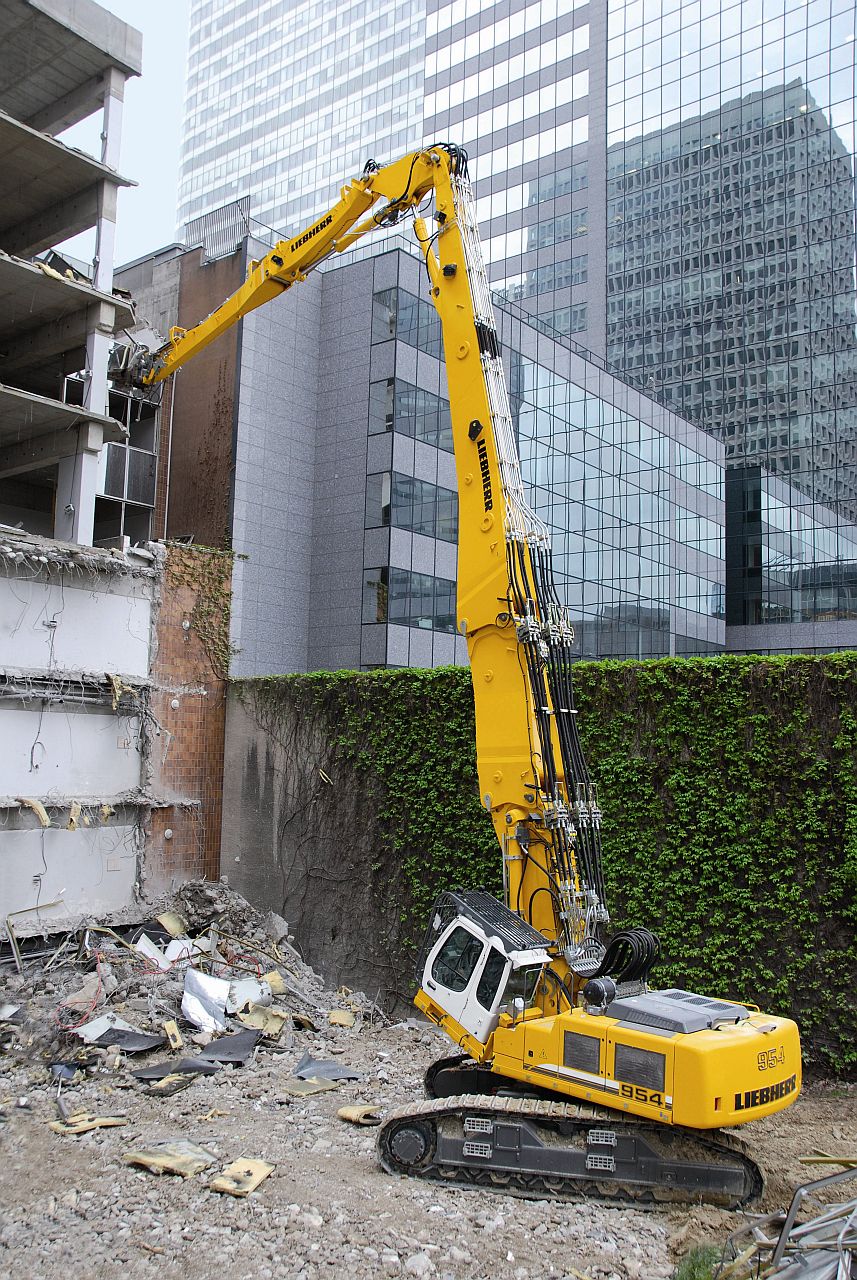

R 954 C VH-HD mit 34 m Reichhöhe und Likufix Schnellwechselstiel

Der Kunde Doyère ist ein französischer Abbruchunternehmer, der überwiegend im Raum Paris tätig ist. Wer Paris kennt, weiß, dass hier Abbrucharbeiten auf engstem Raum ausgeführt werden müssen, da die Platzverhältnisse im innerstädtischen Bereich äußerst eng bemessen sind.

Für diese besonderen Einsätze in beengten Verhältnissen suchte die Firma Doyère nach einem flexiblen Abbruchbagger mit modularen Reichhöhen und einer besonderen Ausrüstungskinematik, die es dem Bagger erlaubt, eine bestimmte Arbeitshöhe auch in den engen Häuserschluchten von Paris zu erreichen, ohne bei Ausfahren des Abbruchstiels gegen ein Gebäude zu stoßen.

In Zusammenarbeit mit den Ingenieuren der Liebherr-France SAS wurde ein Bagger auf Basis des R 954 C VH-HDW, 34 m Reichhöhe, mit einer speziellen modularen Ausrüstung konstruiert und ausgeliefert. So hat der Kunde die Möglichkeit, auf drei verschieden Arbeitshöhen zu arbeiten:

1) 27 m ? Ausleger 11 m, Stiel 3,5 m

2) 30,5 m ? Ausleger 11 m, Stiel 3,5 m, Verlängerungsstück 3,5 m

2a) 30,5 m ? Ausleger 11 m, Stiel 7 m

3) 34 m ? Ausleger 11 m, Stiel 7 m, Verlängerungsstück 3,5m

Die verschiedenen Reichhöhen ergeben sich aus der Kombination der einzelnen Ausrüstungskomponenten (Abbruchsteckausleger, Verlängerungsstück, zwei verschieden lange Abbruchstiele)

So kann der Bagger zum Beispiel mit der Auslegerverlängerung und der kurzen Stielvariante ohne Probleme beim Ausfahren des Abbruchstiels die Arbeitshöhe von 30,5 m erreichen.

Um einen laut Hersteller schnellen Wechsel der Ausrüstungen zu gewährleisten, ist der R 954 C VH-HDW mit dem Liebherr - Multikupplungsystem im Bereich Schwenkarm-Verlängerungsstück-Abbruchsteckausleger ausgestattet

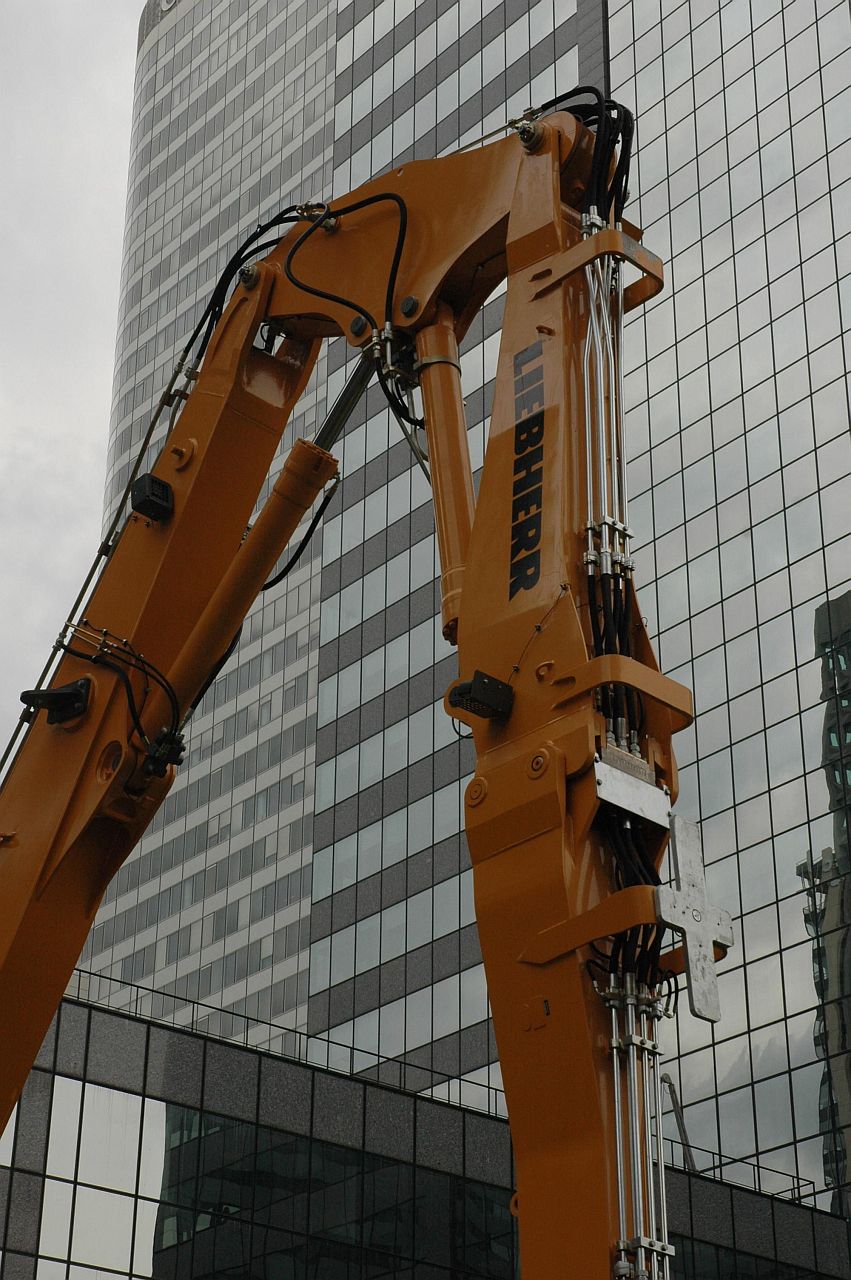

Liebherr Likufix - hydraulische Schnellwechsel-Schnittstelle
im Abbruchstiel

Die zwei zur Verfügung stehenden Stielvarianten lassen sich über das sogenannte Likufix-System auswechseln. Likufix wird normalerweise für den An- und Abbau von Arbeitswerkzeugen genutzt. Es ist ein System zum automatischen und leckagefreiem Wechsel von hydraulischen Anbauwerkzeugen.

Hier dient es allerdings erstmalig zur raschen Trennung und Verbindung der Hydraulikleitungen beim Wechsel der unterschiedlichen Stiele, ohne dass der Baggerfahrer dabei die Kabine verlassen muss.

Eine weitere Besonderheit stellt das Sicherheitssystem LDC ? Liebherr Demolition Control dar, mit dem alle Liebherr Abbruchbagger R 934 C bis R 974 C serienmäßig ausgestattet sind.

Bei diesem Gerät ist das System individuell auf die unterschiedlichen Arbeitshöhen der Maschine angepasst und bietet egal bei welcher Ausrüstungskombination Schutz für Fahrer und Bagger.

Mehr News aus der Baumaschinenbranche...

Bauforum24 TV Video: Komatsu PC 290 NHRD-8 Abbruch
Bauforum24 TV Video: Hitachi ZX 670 LC Abbruch

Bauforum24 Artikel: Liebherr R 954 C VH-HDW Abbruch
Bauforum24 Artikel: Liebherr R 974 C VH-HD Abbruch

Herstellerlink: www.liebherr.com

(Fotos: Liebherr)

[nico 3]

Wenn man den Bericht so liest stellt sich die Frage, wann bringt Liebherr das Likufix zum wechseln des Auslegers. Das wäre die Konkurrenz zum Oil Quick von Hitachi und Kiesel. bearbeitet 20. August 2010 von nico

[Kobe 4]

Hat da nicht Kiesel das Patent darauf?

[Liebherr123 14]

Servus

Das ist eine echt interesante Konstruktion .

Ich Frage mich aber ,ob es möglich wäre auch eine größere Schrottschere direckt an das Likufix im Stiel anzubauen. Wäre Villeicht ganz Interesant bei Industrieabrissen in beengten Verhätnissen da dort ja eine Größere Schere bei geringeren Abmessungen eingesetzt werden könnte. Oder was meint ihr ?

[Hitachi Zx 870 LC-3 1.658]

Hatte Ich auch schon dran gedacht
Man Könnte den Likufix ja auch am 974 anbauen


Gruß

Peter
