Wolfkran Wipper 1250 B + 355 B beim Kraftwerksneubau in Wilhelmshaven

[Bauforum24 1.281]

Bei den Arbeiten am Neubau des Steinkohlekraftwerk Wilhelmshaven kommt derzeit erstmalig der größte WOLFFKRAN Wipper, der WOLFF 1250 B zum Einsatz. Unterstützt wird er vom WOLFFKRAN Wipper 355 B. Besondere Anforderungen für den Einsatz dieser Krane waren eine kompakte Bauweise, verbunden mit einer einfachen Montage.

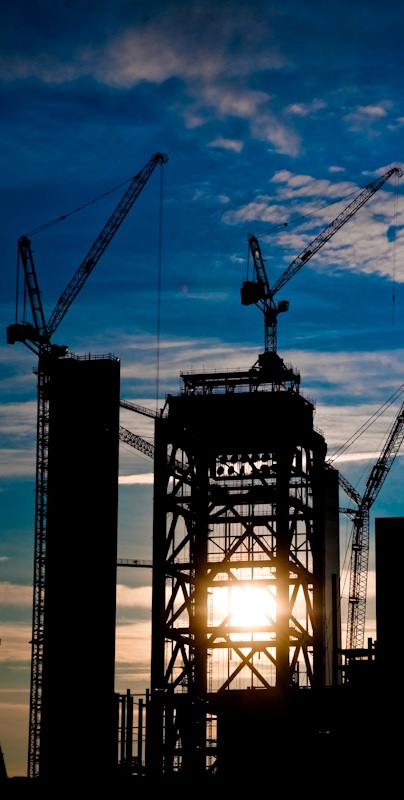

WOLFF 1250 B und 355 B

Am Küstenstandort Wilhelmshaven errichtet GDF SUEZ seit Mitte 2008 ein modernes 800 MW Steinkohlekraftwerk.Für die Kernkomponenten des Kraftwerks wurde Hitachi Power Europe GmbH beauftragt. Stahlbauarbeiten werden von der Tochterfirma Donges Steeltec ausgeführt.

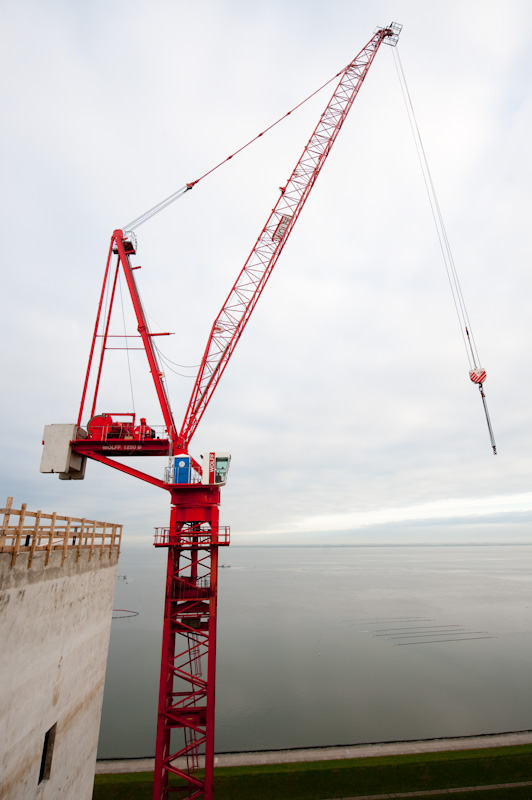

Der WOLFF-Wippkran 1250 B

Bei den Arbeiten am Kesselgerüst kommt der größte WOLFFKRAN Wipper, der WOLFF 1250 B zum Einsatz. Es ist seine Premiere auf einer Großbaustelle, denn der neue Kran stellt erstmals sein Leistungsspektrum auf einer Kraftwerksbaustelle unter Beweis.

Der verfügbare Arbeitsbereich am Kesselgerüst ist sehr eng bemessen. Aus diesem Grund bleibt für Raupen- und Telekrane wenig Platz. Der WOLFF Wipper 1250 B hat hingegen durch seine sehr kompakten Maße die idealen Voraussetzungen für diese Baustellenansprüche. ?Aufgrund der beengten Platzverhältnisse mussten wir auch besonders auf die Flächenbelegung durch die Krane achten", sagt Herr Löser, Montagefachprojektleiter von Donges Steeltec.

Die Bauart des WOLFF Wipper ermöglicht sehr kurze Montagezeiten durch seine montagefreundliche Konstruktion sowie den sehr geringen Einzel-Stückgewichten. So liegen die Gewichte der zentralen Teile beim WOLFF 1250B bei ca. 15 t -so der Hersteller.

Der WOLFF 1250 B steht seitlich des Treppenturms auf Fundamentankern. Durch die hohe Turmhöhe von 110 m ist der Kran bei 50 m nur einmal am Treppenturm abgespannt. Der große Wipper bleibt während seiner gesamten Einsatzzeit fest an diesem Ort.

?Die Abspannung an einer Stelle des Turmdrehkrans erleichtert unseren Planungsaufwand erheblich und spart Kosten", so Löser. Eingesetzt wird der WOLFF 1250 B für den Aufbau der linken Seite des Kesselhauses und für die Montage der Kesselhaus-Stirnwand.

Für Bewegung auf der Baustelle sorgt auch der WOLFF 355 B

Außergewöhnlich ist dabei seine Positionierung, denn der WOLFF 355 B steht auf einer speziell angefertigten Kranbahn auf dem Dach des Kesselgerüstes in 110 Meter Höhe. Der wendige Wipper kann so alle Seiten des Kessels und die umliegenden Montagebereiche des Kesselhauses problemlos erreichen.

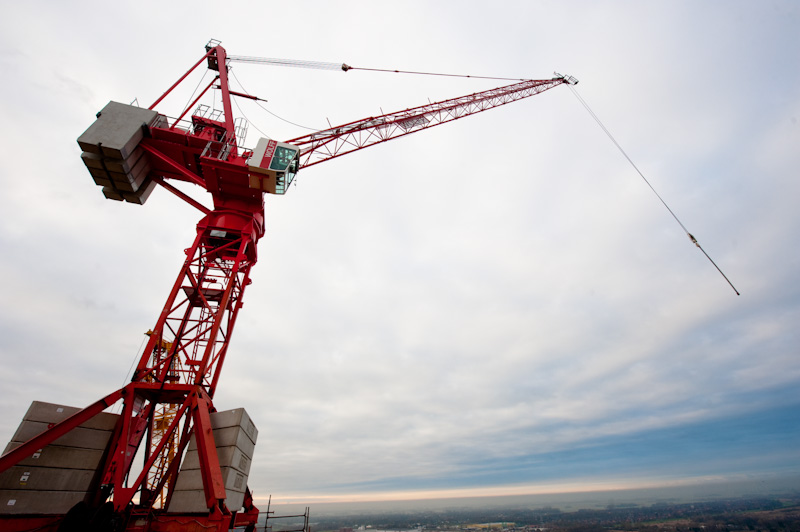

Einsatz auf dem Dach...WOLFF 355 B

Klasse mit wenig Masse

Der neue WOLFF 1250 B Wipper, ein Kran der 1500 mt Klasse, eignet sich aufgrund seiner Maximaltraglast von 60 t für den Kraftwerksbau. Durch die Ausstattung mit dem neu entwickelten Hubwerk 132 kW erreicht der Großkran eine maximale Traglast von 20 t im 1-Strang-, 40 t im 2-Strang- und 60 t im 3-Strang-Betrieb.

Im häufig angewendeten 1-Strang-Betrieb erreicht die Hubwinde Spitzengeschwindigkeiten von 190 m pro Minute. So überzeugt der neue WOLFF bei seinem ersten Einsatz in Wilhelmshaven durch seine hohen Traglasten und sein schlankes Design. In einer fast senkrechten Windfreistellung benötigt der WOLFF 1250 B wenig Platz, so dass andere Laufkatzkrane, sowie Raupen- und Mobilkrane in unmittelbarer Nähe aufgestellt werden können.

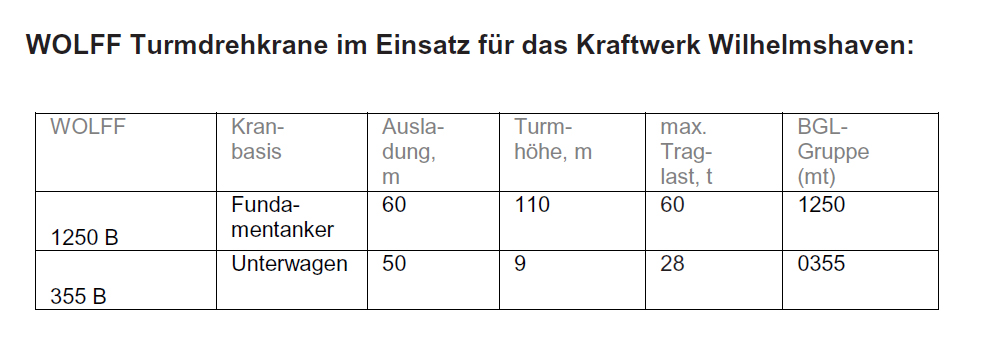

Eckdaten der eingesetzten Krane

Mehr News aus der Baumaschinenbranche...

BF24 Video: Krantaufe des Big Wolff 1250 B in Heilbronn
BF24 Video: Dr. Peter Schiefer, Geschäftsführer WOLFFKRAN, während des bauma 2010 Media Dialogue

Herstellerlink: www.Wolffkran.de

(Fotos: Wolffkran)

[djlivus 0]

Nice pics. 110 meters for 1250B is not freestanding height, i think. The crane seems to be braced to the building

[Kai 2]

Nice pics. 110 meters for 1250B is not freestanding height, i think. The crane seems to be braced to the building

Jep, thats right. Just look at the first picture. You will note the frame around the tower.
