LIEBHERR 26K.1/ 34K/ 35K/ 40K/ 42K/ 42K.1

[Allgäu - Busfahrer 333]

LIEBHERR 42K

bearbeitet 1. April 2016 von Allgäu - Busfahrer

[Kran93 155]

Liebherr 34K

Kran93



[Fabi189 6]

So langsam aber sicher ist für mich die Verwirrung bzgl. des 35ers perfekt weil mir 3 Kranmonteuere was anderes erzählen.

Folgende Situation, 35K von 1985, für den ich nun den 2,50m Ballast bekommen habe (22t inkl Zentralballast)

Montiert werden soll er mit 27m Ausleger und 3 Turmstücken.

Wird meine Spitzenlast von 1,5t auf 27m nun durch die 3 Turmstücken begrenzt? Ich meine nein!



Ich müsste nicht mal alle 10 sondern nur 9 Ballastplatten auflegen, was ich aber trotzdem bei 10 belasse.







[baukranate 23]

Ein 35K ist nicht gleich ein 35K, es gibt mehrere Modifikationen innerhalb der Baureihe. Daher ist es wichtig, daß die Dokumentaion auch zum Kran passt. Auch der nachträglich gekaufte Ballast muß genauestens auf sein tatsächliches (Gesamt-)Gewicht überprüft werden!

Anhand des Fotos aus Deiner Betriebsanleitung sieht es so aus, als hättest Du einen 35K aus der ersten Baureihe (gebaut von 1984 bis 05/1985). Diese Krane konnte man schienenfahrbar nur mit max. 2 Turmstücken betreiben, die folgende Serie hatte diese Einschränkung nicht mehr.

Du kannst Deinen Kran im stationären Betrieb mit der Ballastierung gemäß Spalte I einsetzen; die 3 Turmstücke haben keinen Einfluss auf die Tragkraft. Allerdings hat der Kran gemäß meinen Unterlagen bei 27m Ausladung im 2/4-Strang-Betrieb eine Tragkraft von 1.350kg. 1.500kg hatte die Nachfolgerversion bei 27m Ausladung im reinen 2-Strang-Betrieb.

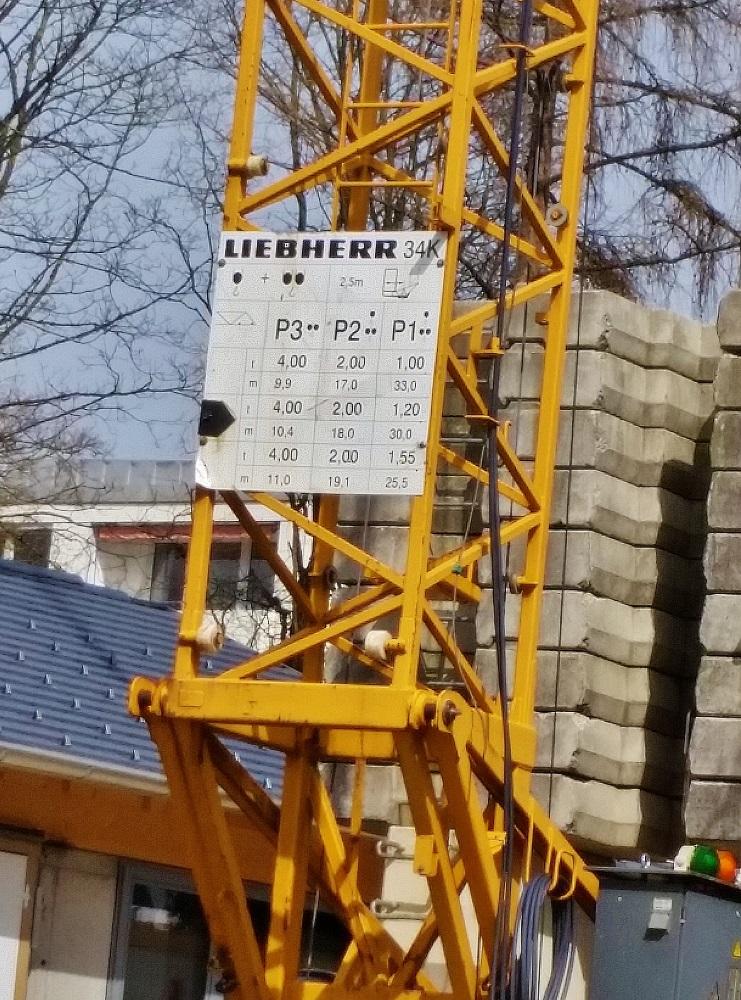

Also wie gesagt nochmal genau prüfen, ob die Betriebsanleitung auch wirklich zum Kran passt. Was sagt denn die Traglasttafel am Turm?

[Fabi189 6]

Danke für Deinen ausführlichen Beitrag!

Die Ballast Aufstellung war von dem Kran, dessen 2,50er Ballast ich gekauft habe. Passt aber genau zu meiner Ballast Aufstellung aus der originalen Betriebsanleitung zu meinem 35K.

Zwischen Rüstzustand 1 und 2 wurde bei mir noch garnicht unterschieden. Daher 10Platten drauf und gut....

Hier noch ein paar Auszüge aus meiner BA. Der entnehme ich die 1500kg im Zweistragbetrieb.

Ist mir auf dieser Baustelle recht wichtig, weil der Kran dort etliche Elemente mit bis zu 1,5t versetzen muss.

Auf Schienen steht er nicht, bleibt stationär.

Traglasttafel schaue ich mir nochmal an, sollte aber hoffentlich das selbe sagen wie die original BA.



Grüße
