LIEBHERR 50K/ 53K/ 56K/ 63K/ 65K / 71K/ 81K

[Holger1974 34]

Eine technische Frage habe ich: Wie wird denn der Ausleger bei einteleskopiertem Turm aufgerichtet und in die Waagerechte gebracht? bei austelesopiertem Turm ist es nachvollziehbar, da geht der Ausleger in die Waagrechte, wenn der obere Teil des Turmes ausfährt.

[Torsten K 56]

An der Dreieckslasche des Auslegerhalteseils wird eine Zusatzlasche angebracht. Dort werden zwei Seile angeschlagen und mit der Teleskopierflasche verbunden.

Danach wird die Teleskopierflasche aufgezogen. Die Seile spannen das Nackenseil und ziehen so den Ausleger hoch.

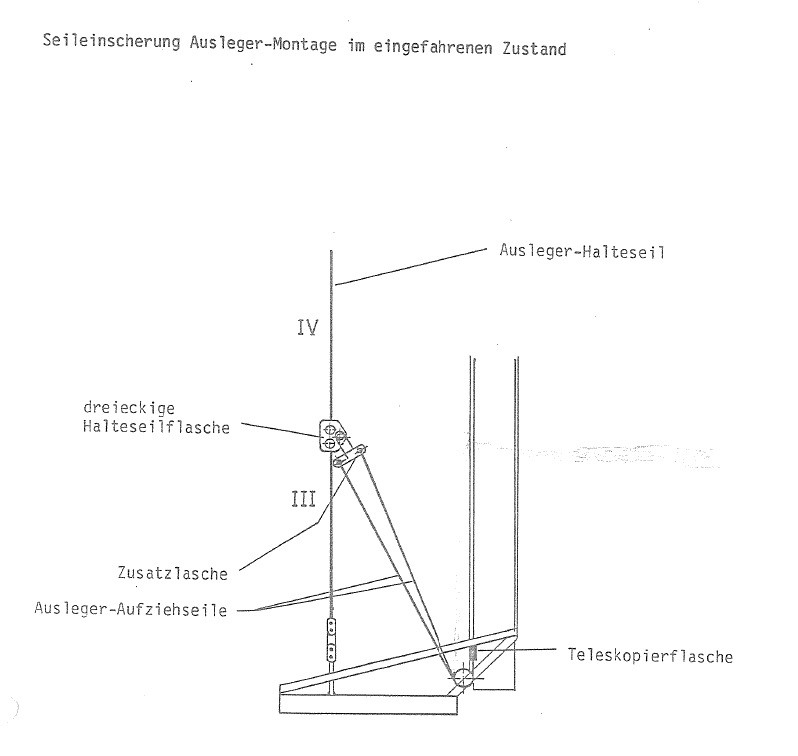

Anbei die schematische Darstellung, die das erklärt

bearbeitet 20. März 2020 von Torsten K

[Holger1974 34]

Danke für die Erklärung. Allerdings habe ich bisher noch keinen 63 K mit einteleskopiertem Turm gesehen, nur auf Fotos. aber so draußen in der Landschaft noch nicht.

[Holger1974 34]

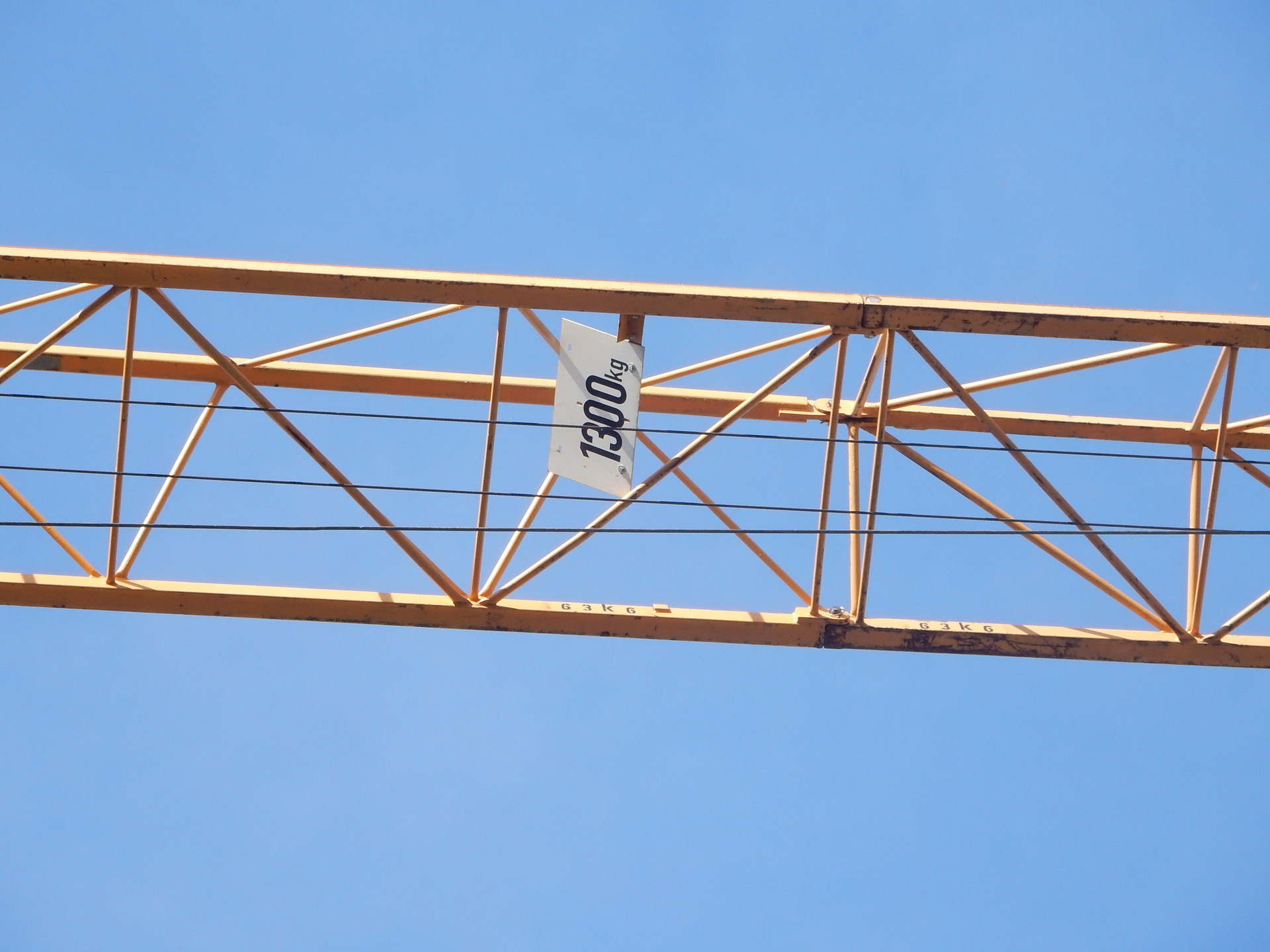

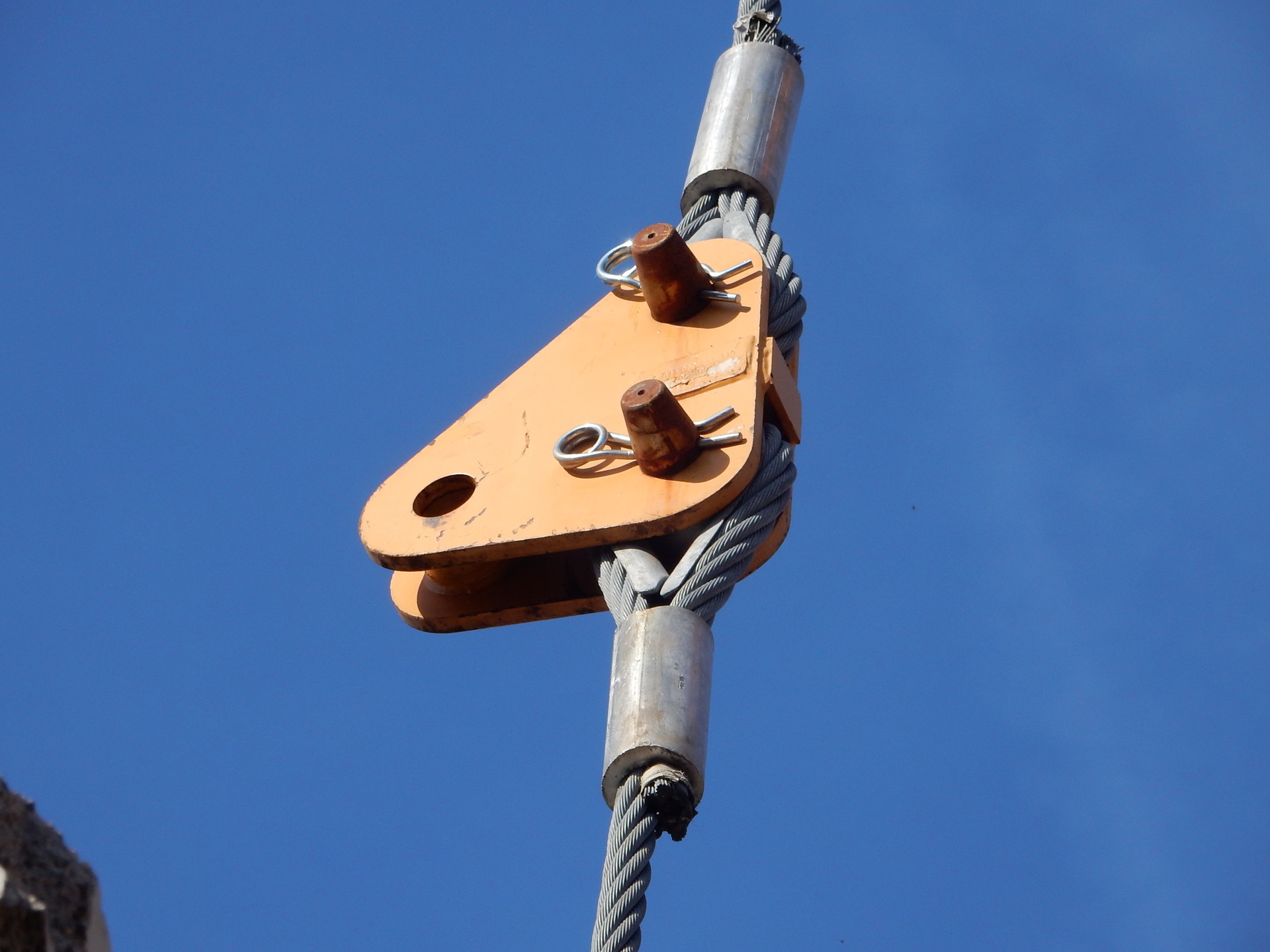

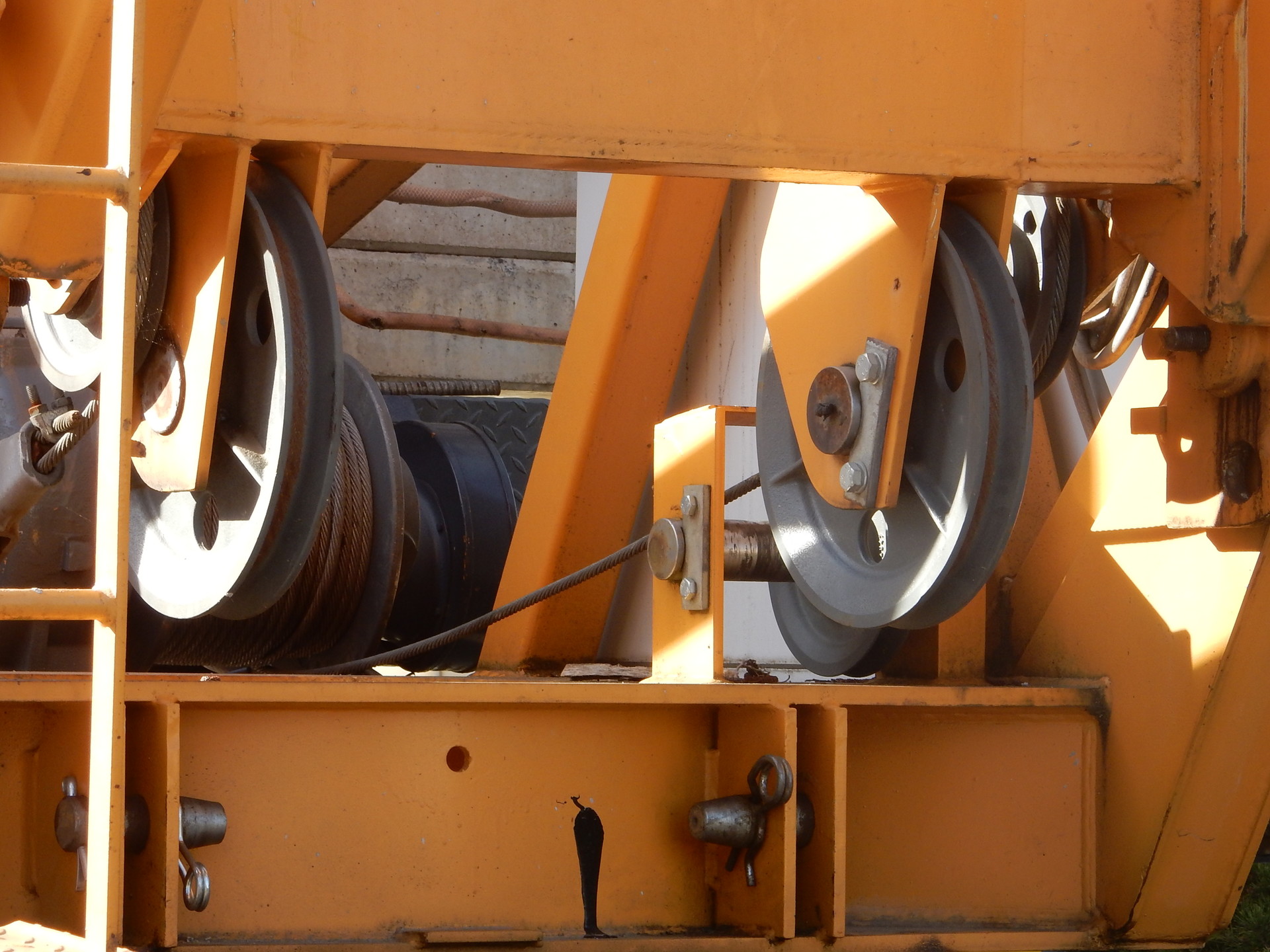

Anbei ein paar Detailfotos.



Ich nehme an, an der Dreieckslasche werden auch die Stangen bzw. Seile eingespannt, wenn der Turm mit zusätzlichen Stücken geklettert wird.

bearbeitet 15. März 2020 von Holger1974

[Torsten K 56]

Nein, die zusätzlichen Haltestangen beim klettern werden zwischen dem Seil und dem Dehnstab angeschlagen.
