Das funktioniert wie z.B. beim 71K.
Am Mittelstück ist ein Hebel zum ver-/entriegeln des 3. Auslegerteils.
Beim Ver- bzw. Entriegeln des 3. Teils wird gleichzeitig unter dem Ausleger am Umklapppunkt
eine Art Schwenkarm bewegt, der sich im verriegelten Zustand (Betrieb) parallel zu der Untergurten
befindet und sich beim Entriegeln unter den Ausleger schwenkt. Hierüber werden dann die Seile umgelenkt.

[skynyrd 0]

Hallo Gregor

Ich hatte diese Frage auch einmal gestellt, betreffend 42K.1 (siehe "TDK Technische: Fragen, Diskussionen (allgemein)", Seite 34. Dort ist eine schöne Grafik zu sehen!

Gruss

[leon98 2.227]

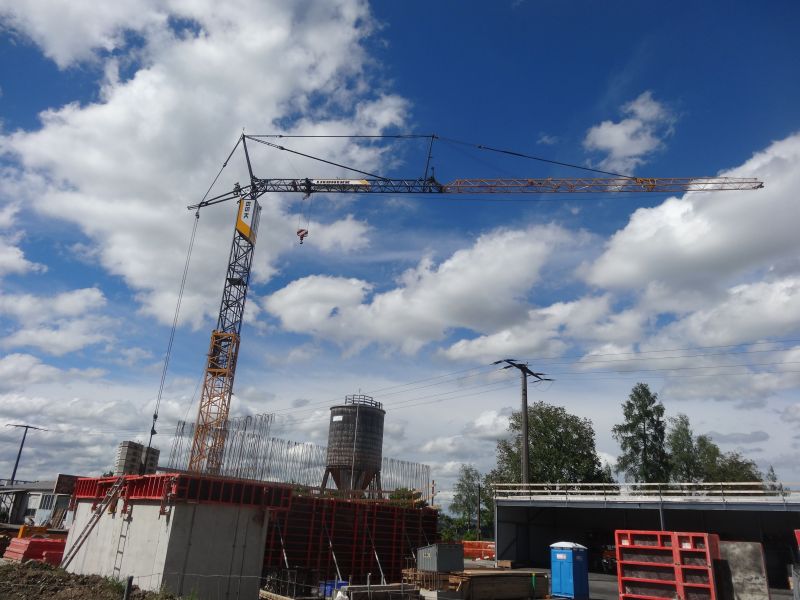

Liebherr 65 K:

bearbeitet 25. Mai 2013 von leon98

[Atlasmalte 10.007]

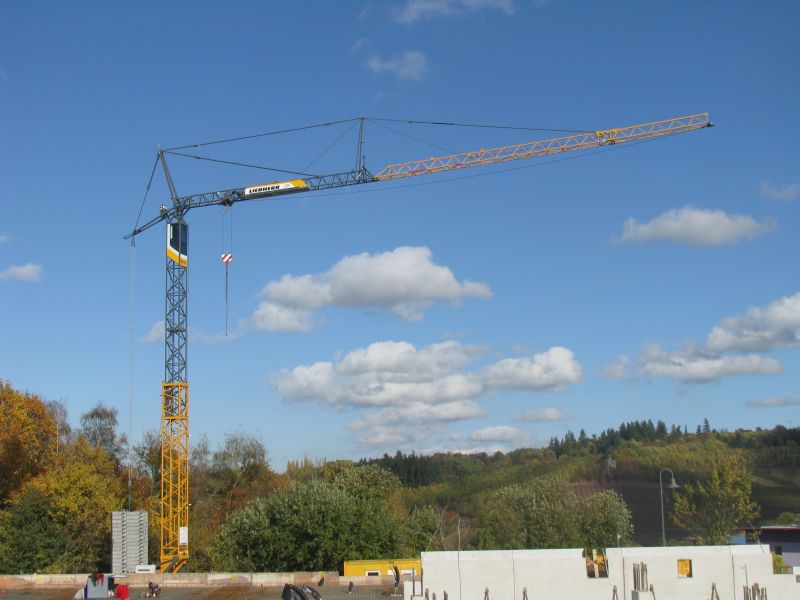

Liebherr 81 K mit Kabine

[Kran93 155]

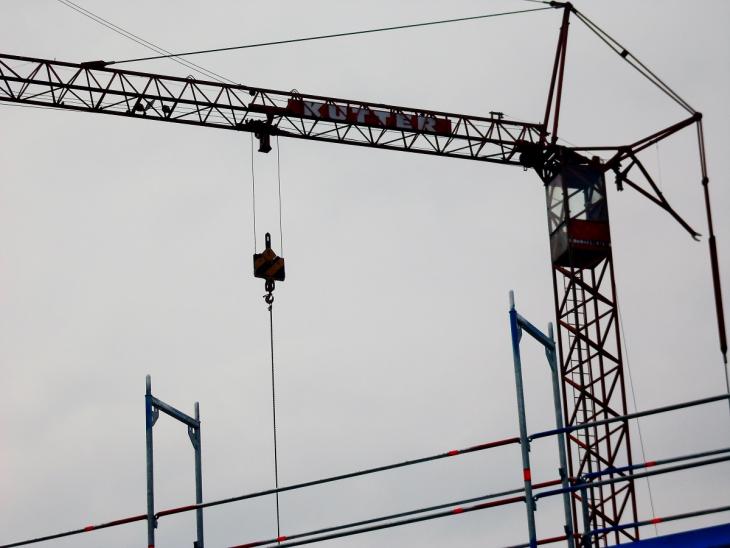

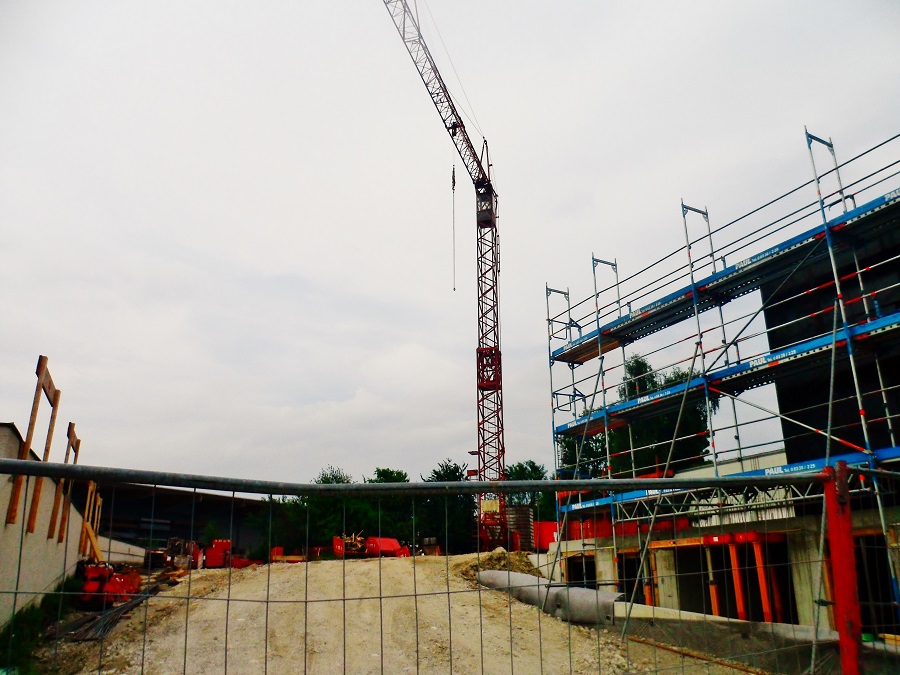

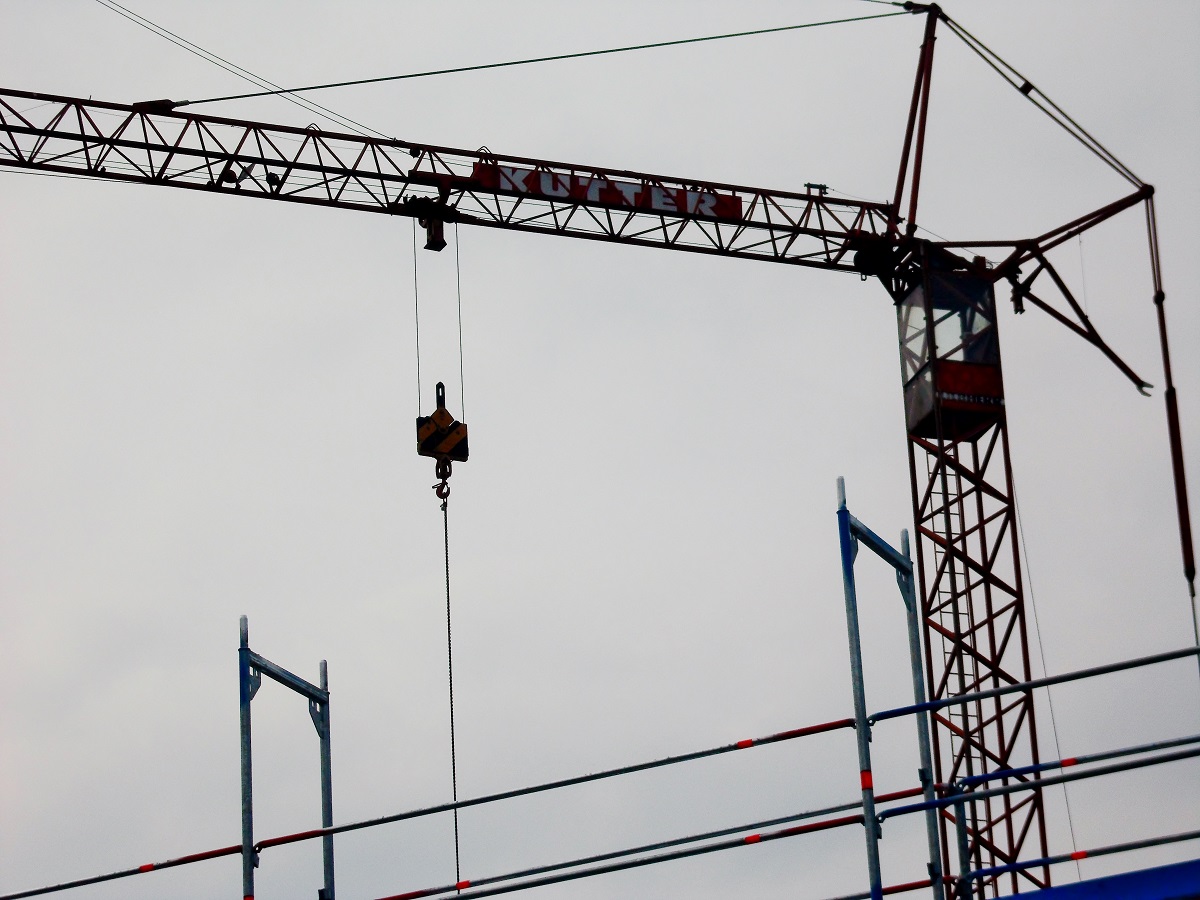

Liebherr 63K von Kutter aus Memmingen
