Terex Cranes: neuer All-Terrain Teleskopkran AC 100/4L

[Bauforum24 1.282]

Terex Cranes stellt den kompakten All-Terrain Teleskopkran Terex® AC 100/4L mit 59,4 m langem Hauptausleger vor. Zusammen mit seinem variablen Verlängerungssystem erreicht der Kran eine maximale Systemlänge von 81,7 m.

Der neue Terex AC 100/4L

?Unsere Kunden erwarten von einem Kran kompakte Abmessungen bei gleichzeitig langen Systemlängen ? mit dem AC 100/4L haben wir einen Kran im Programm, der einfach zu bedienen ist und genau diese Kundenforderungen erfüllt." erklärt Thomas Hartmann, Vertriebsdirektor von Terex Cranes.

Technische Spezifikationen des Terex® AC 100/4L:

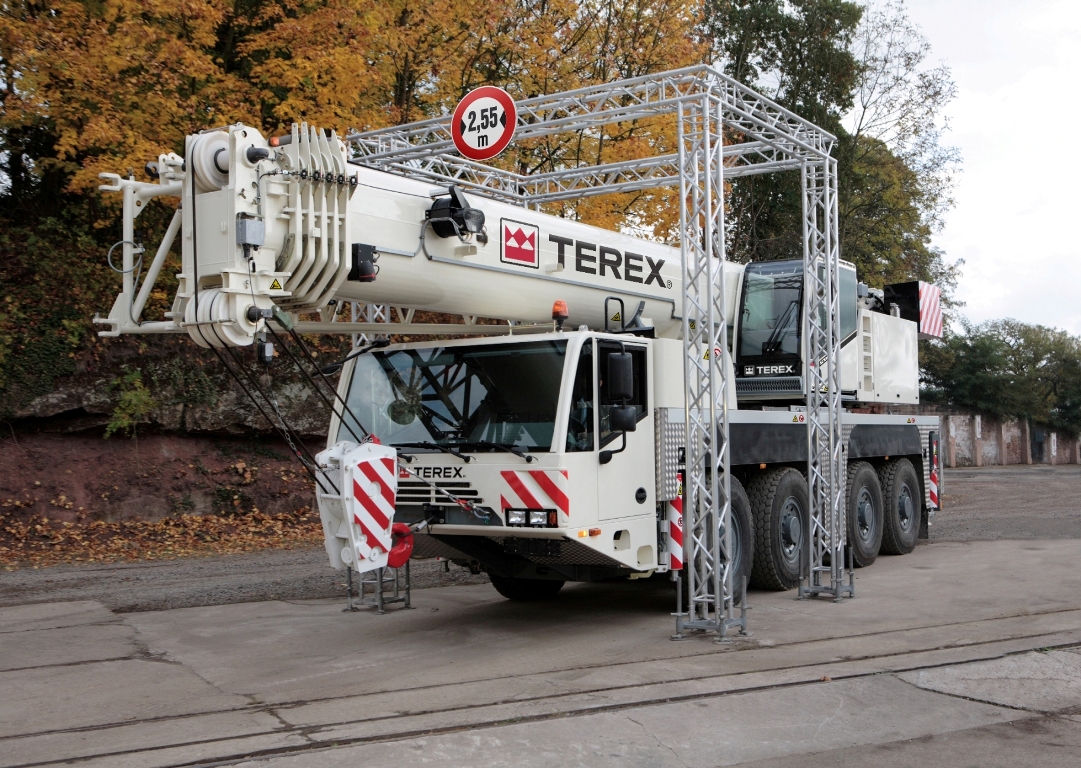

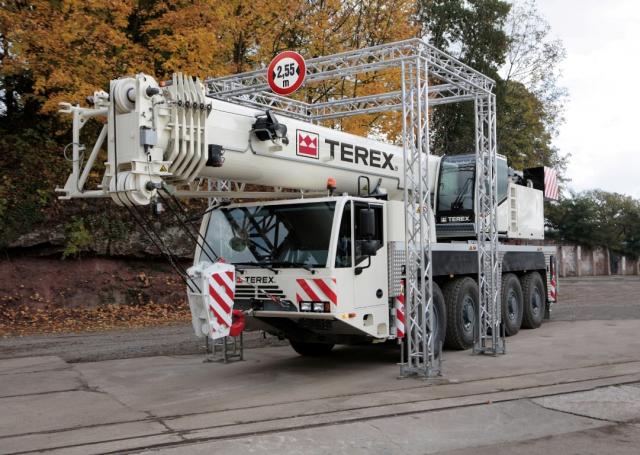

Der Terex® AC 100/4L hat als 100tonner das LKW-Standardmaß mit nur 2,55m Breite bei großer Bereifung 445/95R25.
Mit 59,4 m Teleskopausleger und einer 19 m Doppelklappspitze bietet der AC 100/4 L mit 78,4 m die längste, innerhalb 12t Achslast verfahrbare Systemlänge auf 4 Achsen.
Die maximale Systemlänge beträgt 81,7 m.

Der AC 100/4L ist mit einem neuartigen, variablen System zur Verlängerung des Hauptauslegers ausgestattet. Die 19m lange Doppelklappspitze kann sowohl am Teleskopausleger direkt angebaut werden, als auch an einem zusätzlichen 8m Verlängerungsstück, dass zwischen den Teleskopausleger und die Doppelklappspitze montiert wird. Dies ermöglicht schnelles Rüsten auf der Baustelle, da die 19m Doppelklappspitze innerhalb von 12t Achslast mitgeführt werden kann.
Neuartig ist daran, dass entweder nur die 19m Doppelklappspitze am Verlängerungsstück abgewinkelt werden kann, oder die kompletten 27m, d.h. 19m Doppelklappspitze zusammen mit dem 8m Verlängerungsstück, am Teleskopausleger abgewinkelt werden können. Diese innovative Neuheit ermöglicht wahlweise einen weiten Arbeitsradius oder alternativ die Überwindung von bis zu 63m hohen Störkanten.
Optional ist die Abwinkelung der 19m Doppelklappspitze auch hydraulisch erhältlich, wodurch der Kran noch flexibler einsetzbar ist.

Der AC 100/4L ist für ein sehr breites Einsatzgebiet geeignet. Wenige Krane auf 4 Achsen sind ähnlich sinnvoll und effektiv in einem Arbeitsbereich von ca. 55t bis hinauf zu 130t Tragfähigkeitsklasse einsetzbar.
Aufgrund seiner kompakten Abmessungen ist der Kran auch an beengten Einsatzstellen verwendbar, die sonst manchmal nur von kleineren Geräteklassen erreicht werden können. Da der Kran innerhalb von 12t Achslast, d.h. ohne Zusatztransporte, hohe Tragfähigkeiten bietet, ist er auch effektiv in den Tragfähigkeitsklassen bis hinunter zu ca. 50t einsetzbar.
Andererseits ermöglicht der fast 60m lange Teleskopausleger Einsätze, die bislang ein deutlich größeres Gerät aus der 130t-Klasse auf 5 Achsen erforderten.

Die folgenden Tragfähigkeiten geben einen Überblick über die Vielseitigkeit des Krans:

0,7t @ 54m maximalem Radius mit Hauptausleger und vollem Gegengewicht
0,8t @ 38m maximalem Radius mit Hauptausleger und Gegengewicht innerhalb von 12t Achslast
30,1t @ 10m Radius, 6,0t @ 30m Radius und vollem Gegengewicht
17,8t @ 10m Radius, 2,5t @ 30m Radius mit Gegengewicht innerhalb von 12t Achslast

Serienmäßig vier verschiedene Abstützbasen sorgen für ein hohes Maß an Flexibilität bei schwierigen Einsatzbedingungen. Die Leistungsfähigkeit wird auch dann erreicht, wenn der Platz sehr beengt ist und die Stützen nicht voll ausfahrbar sind. Das automatische Rüstsystem für das Gegengewicht ist schnell und einfach anzuwenden. Ein leistungsstarker Daimler Motor mit 335 kW (445 PS) treibt den Kran auf der Straße nach vorne, bei gleichzeitig sparsamem Kraftstoffverbrauch.

Mehr News aus der Baumaschinenbranche...

weitere Informationen: www.terex.com

[Tinu 0]

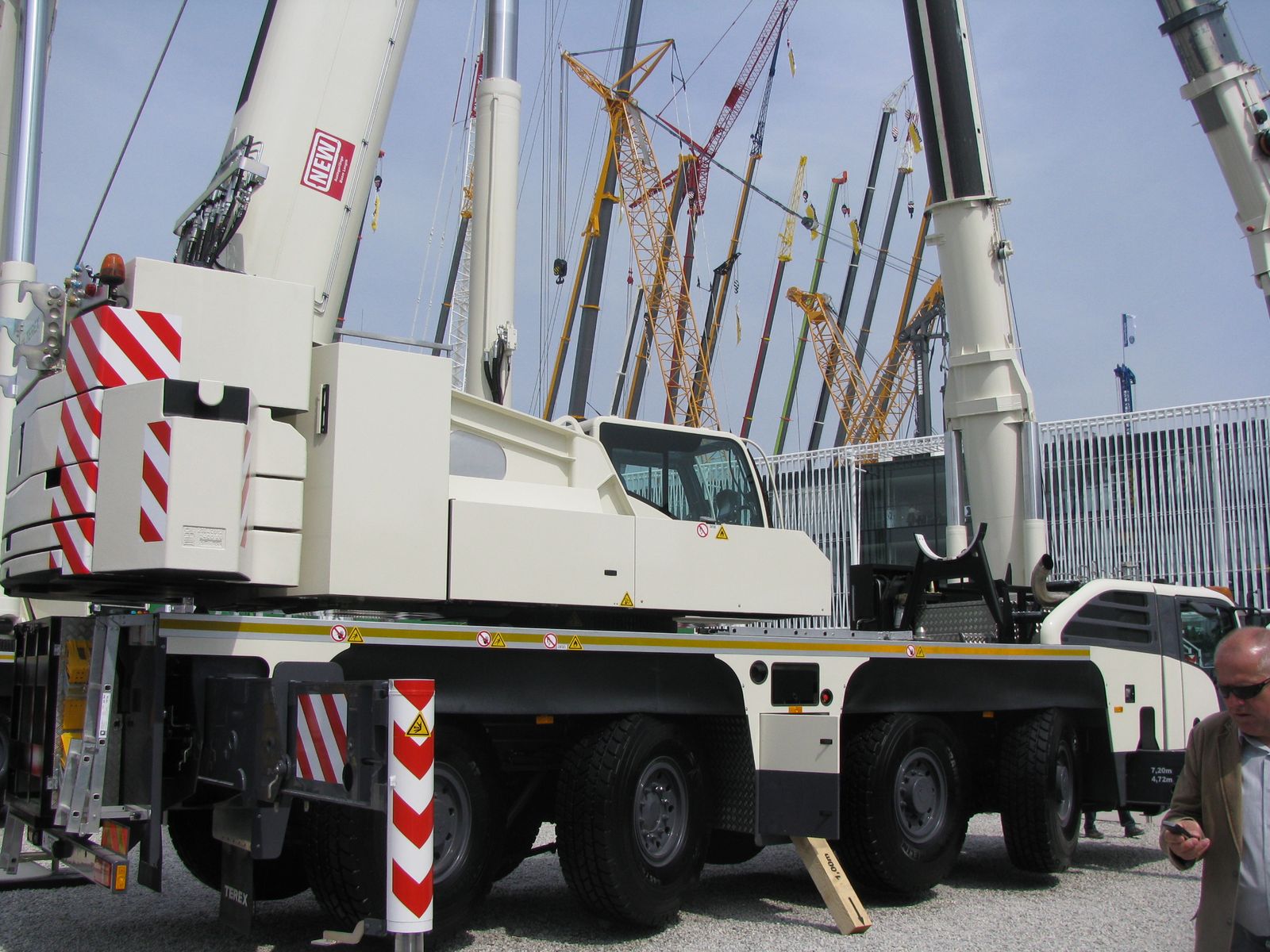

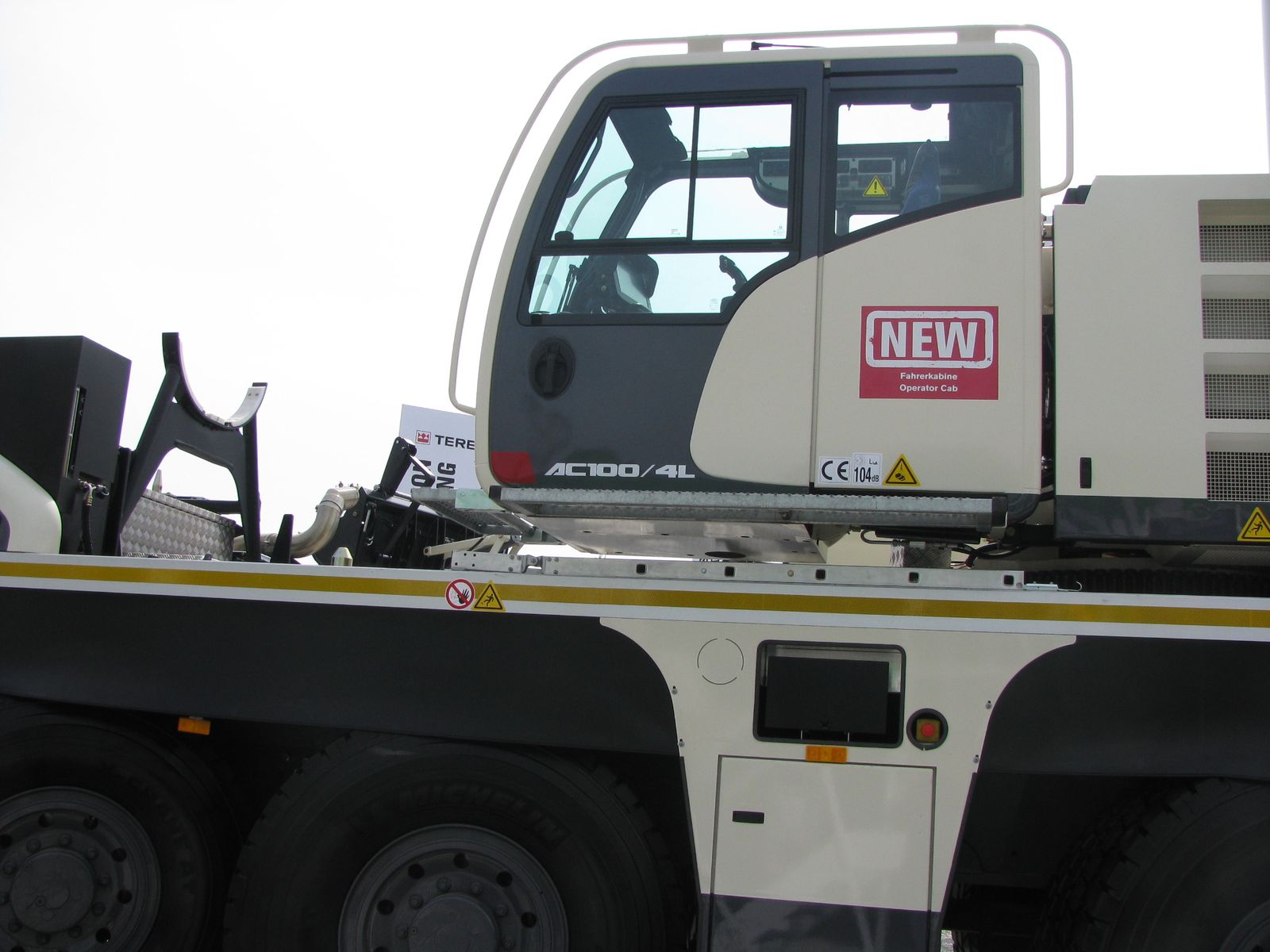

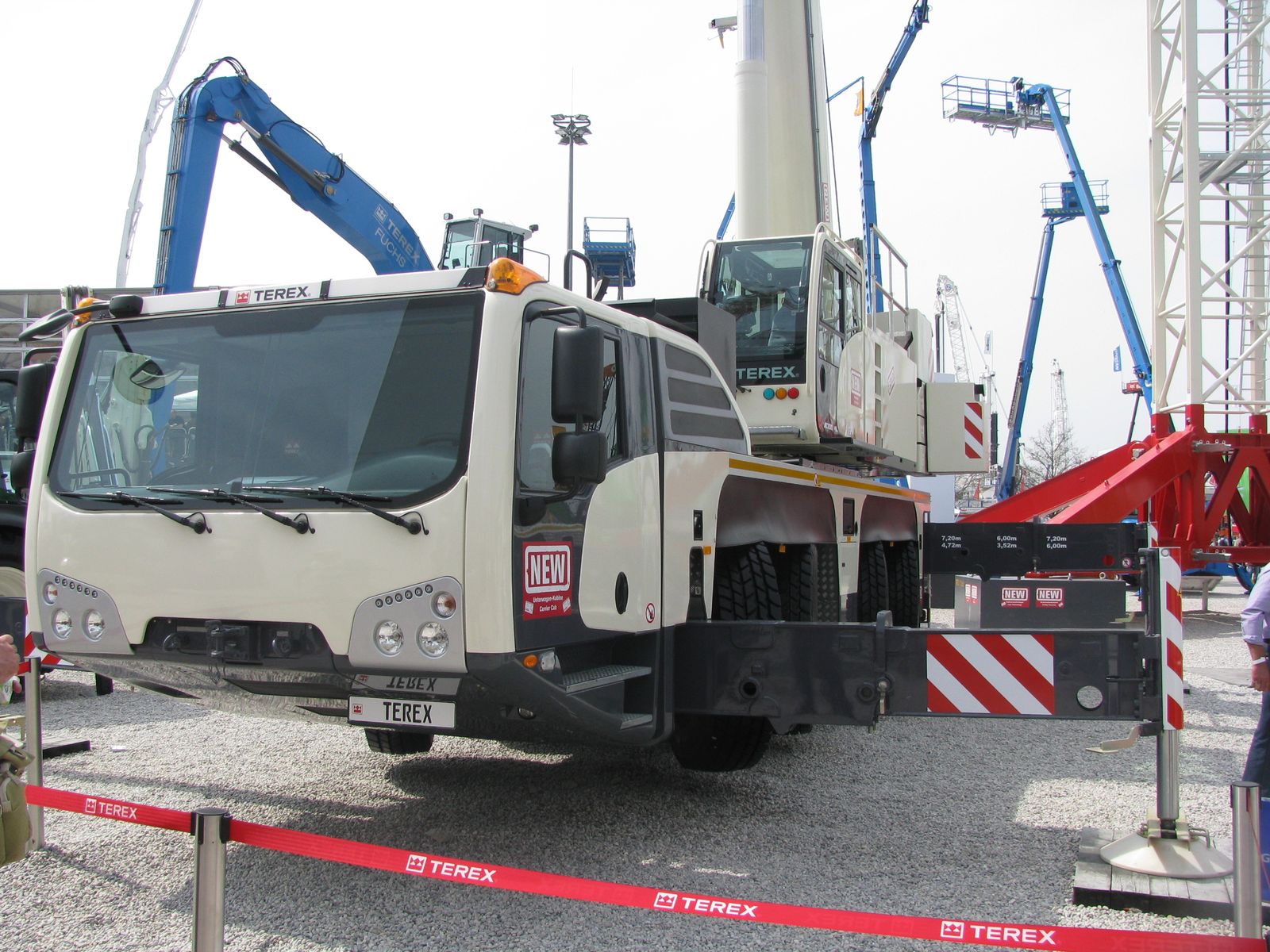

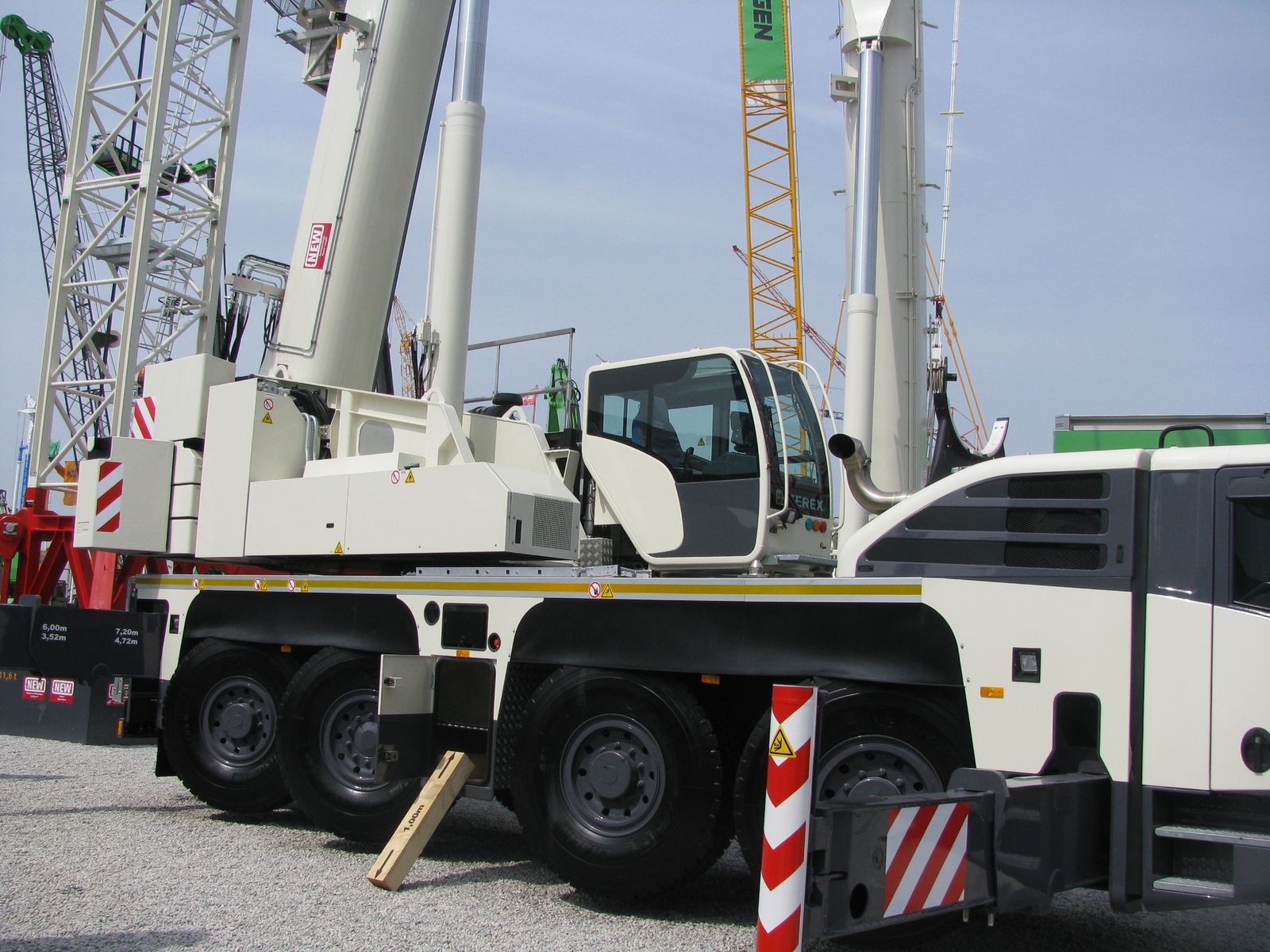

Auf der Bauma wurde anhand eines AC100 das neue Kabinendesign vorgestellt....

[Tinu 0]

[Tinu 0]

Fertig mit der Schuhschachtel....

Gruess Tinu
