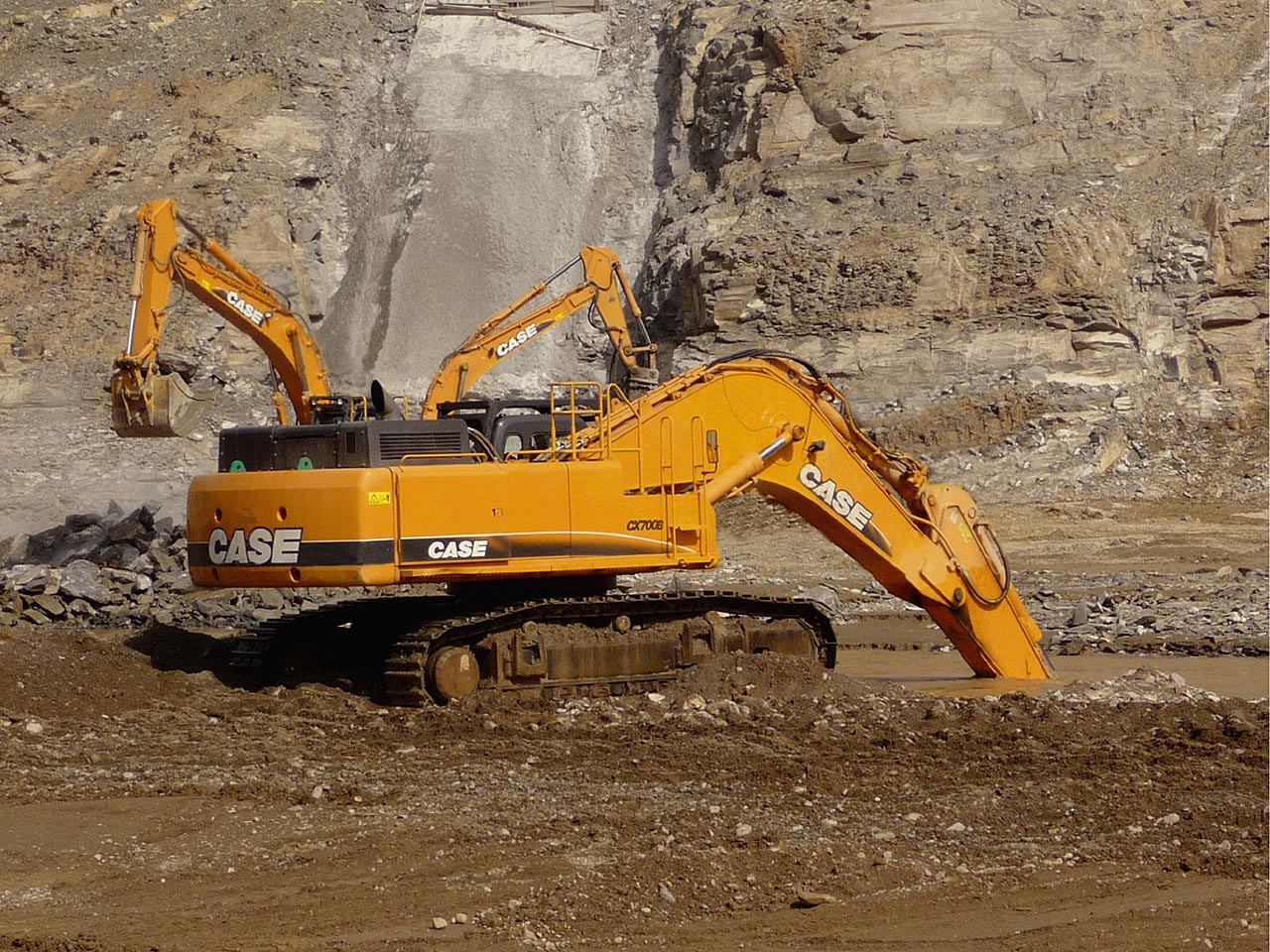

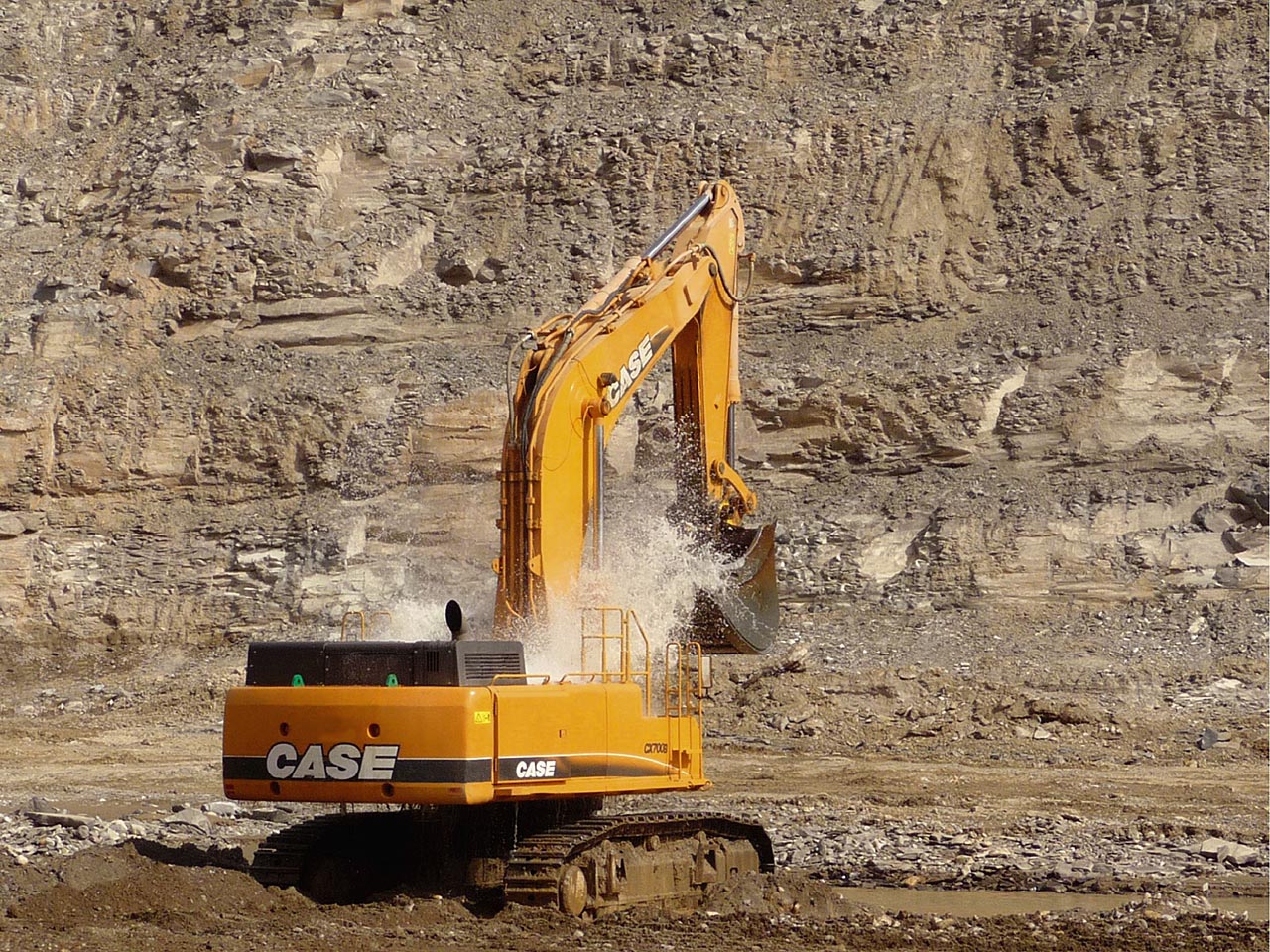

Case CX700B ME mit Spezialausrüstung für schweren Erdbau

[Bauforum24 1.298]

Eine komplett überarbeitete Kinematik, ein kürzerer Löffelstiel und 19% mehr Grabkraft befähigen die neuste Generation des CX700 ME für harte Grabeinsätze und den Massenaushub im schweren Erdbau. Die robuste Konstruktion und die Grableistungen sollen noch einmal die Einsatzflexibilität und Wirtschaftlichkeit verbessern.

Ausleger-Geometrie
Die Spezialausrüstung für den schweren Erdbau wurde von Case Baumaschinen für den CX700B komplett überarbeitet, um noch bessere Grableistungen, eine bessere Haltbarkeit und mehr Leistung zu erreichen. Die Länge des 6.580 mm Grundauslegers des aktuellen Modells wurde dabei beibehalten. Allerdings wurden die Zylinder mit neuen Lagerblöcken ausgestattet und die Materialstärken der Stahlkonstruktion erhöht. Außerdem wurde die Konstruktion des Auslegerfußes und des Lagerblocks modifiziert.

Der Löffelstiel der Erdbauausrüstung wurde von 3.017 mm auf 2.900 mm verkürzt. Damit ergibt sich eine Reichweite von 11.600 mm und eine maximale Grabtiefe von 7.080 mm. Der Löffelzylinder hat nun einen 100 mm längeren Hub und einen Radius von 2.125 mm. Damit wurde die Beweglichkeit der Ausrüstung bei Grabbewegungen und Ladespielen erhöht.

Die Grabkräfte des Löffelstiels konnten um 19% verbessert werden. Damit werden 281 kN im Normalbetrieb und 307 kN mit zugeschaltetem PowerBoost erreicht. Daraus resultieren höhere Losbrechkräfte, die den CX700B ME für schwere Grabeinsätze prädestiniert. Die Ladeleistung mache den CX700B ME außerdem zur perfekten Lademaschine für alle gängigen Dumper und Muldenkipper.

Im ständigen Dialog und in enger Abstimmung mit Case Kunden hat man sich bei der Weiterentwicklung entschlossen, die Stärken des bewährten CX700B unverändert beizubehalten. Für den Antrieb sorgt ein elektronisch gesteuerter Commonrail-Dieselmotor. Der Motor erfüllt alle Anforderungen gemäß Euronorm Tier III und liefert eine Nennleistung von 345 kW (463 PS).

Das 'Case Intelligent Command Control System' regelt kontinuierlich die Motorleistung in Abhängigkeit von der benötigten hydraulischen Leistung und garantiere so ein hervorragendes Ansprechverhalten. Dabei soll die Maschine in allen Einsatzsituationen immer präzise beherrschbar bleiben.

Das intelligente Steuersystem mit seinen vorwählbaren Betriebsarten soll dem Maschinenführer jederzeit die richtige Kombination von Leistung und Geschwindigkeit bieten. Bei besonders harten Einsätzen sorgt eine PowerBoost-Schaltung für zusätzliche Reserven. Im Ergebnis soll dies zu einer besseren Gesamtleistung bei gleichzeitig reduziertem Kraftstoffverbrauch und weniger Schadstoff-Emissionen führen.

Beim Unterwagen werden bewährte Komponenten der 80-Tonnen-Klasse verwendet. Die Basis besteht aus einer widerstandsfähigen Rahmenkonstruktion aus besonders haltbaren Stahlbauteilen, die eine lange Lebensdauer und hohe Zuverlässigkeit garantieren sollen. Durch den Einsatz von verchromten Bolzen und Kupfer-Buchsen aus dem EMS-System (Extended Maintenance System) werden die notwendigen Abschmierintervalle bis zu 1.000 Betriebsstunden oder 6 Monate verlängert. Davon Ausgenommen sind nur die Löffelbolzen, die aufgrund ihrer hohen Beanspruchung nach 250 Betriebsstunden abgeschmiert werden müssen.

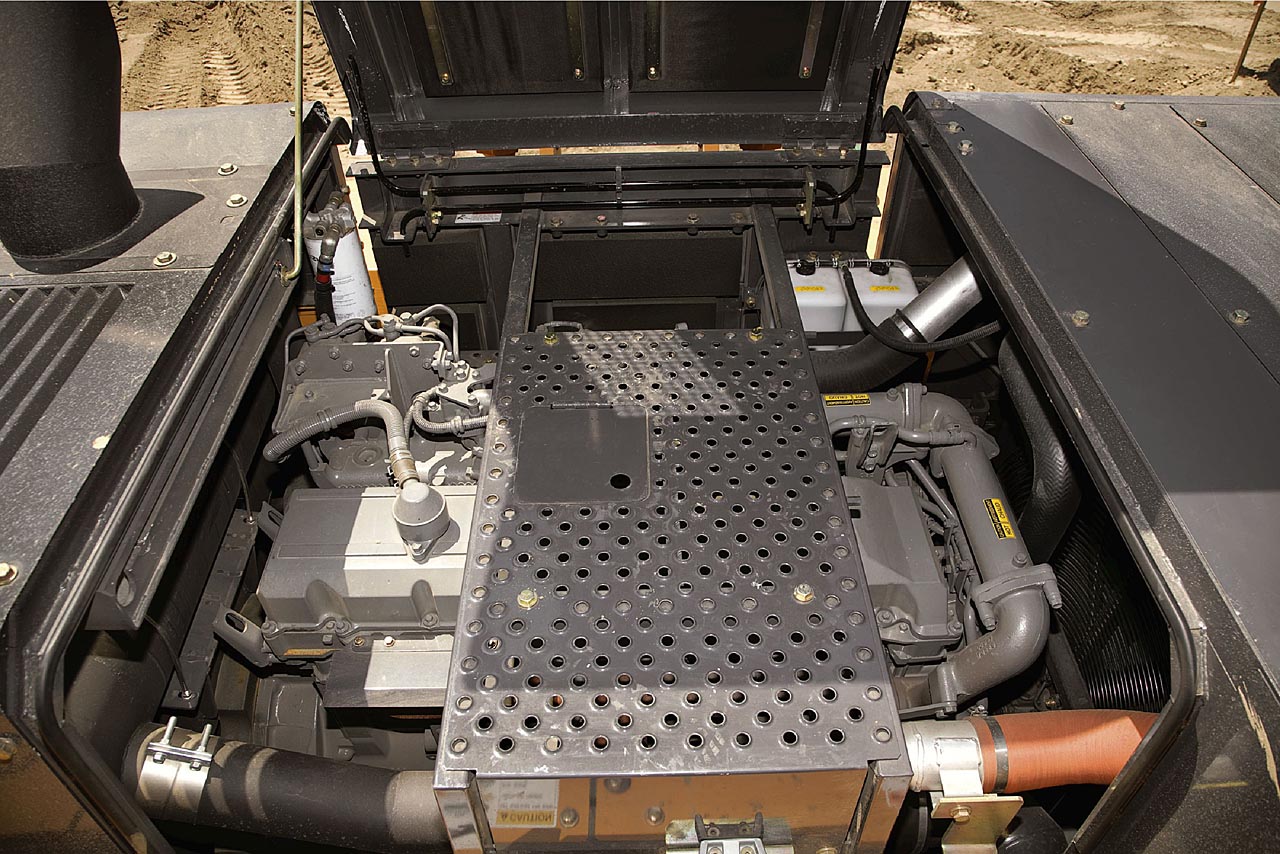

Motor und Hydrauliksystem sind Wartungsstege schnell und einfach zu erreichen. Tropfsichere Ablassventile verhindern eine Verschmutzung des Bodens bei nötigen Betriebsstoffwechseln. Durch die Verwendung von synthetischen Ölfiltereinsätzen werden die Ölwechselintervalle bis auf 5.000 Betriebsstunden verlängert.

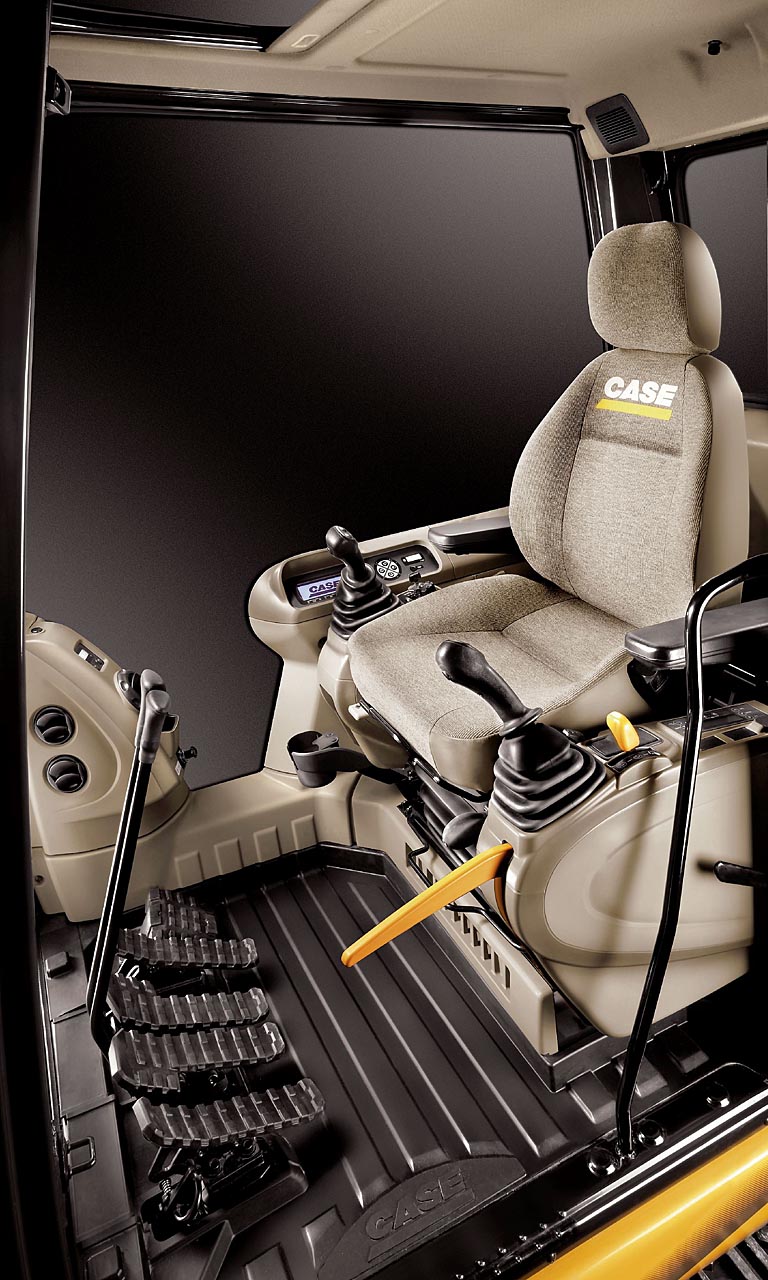

Die Fahrerkabine der CX B-Serie ist eine der größten im gesamten Wettbewerb. Eine bereits in der Standardversion enthaltene Klimaanlage und große Scheiben mit Rundumsicht schüfen laut Case ein angenehmes Umfeld.

Technische Daten
Case CX700B ME

• Einsatzgewicht: 70.000 kg
• Nennleistung: 354 kW (463 PS)
• Länge Ausleger: 6.580 mm
• ME-Löffelstiel: 2.900 mm
• Max. Grabtiefe: 7.080 mm
• Max. Auskipphöhe: 6.860 mm
• Max. Reichweite: 11.600 mm
• Transporthöhe (mit abgelegtem Stiel): 4.225 mm
