Potain Obendreher

[Kai 2]

Ich hab hier noch so einen "um die Ecke" stehen, kann ja mal hingehen und schauen, ob ich diesbezüglich jemanden Fragen kann... Vielleicht weiß das ja jemand (Kranfahrer?).

Gruß,
Kai

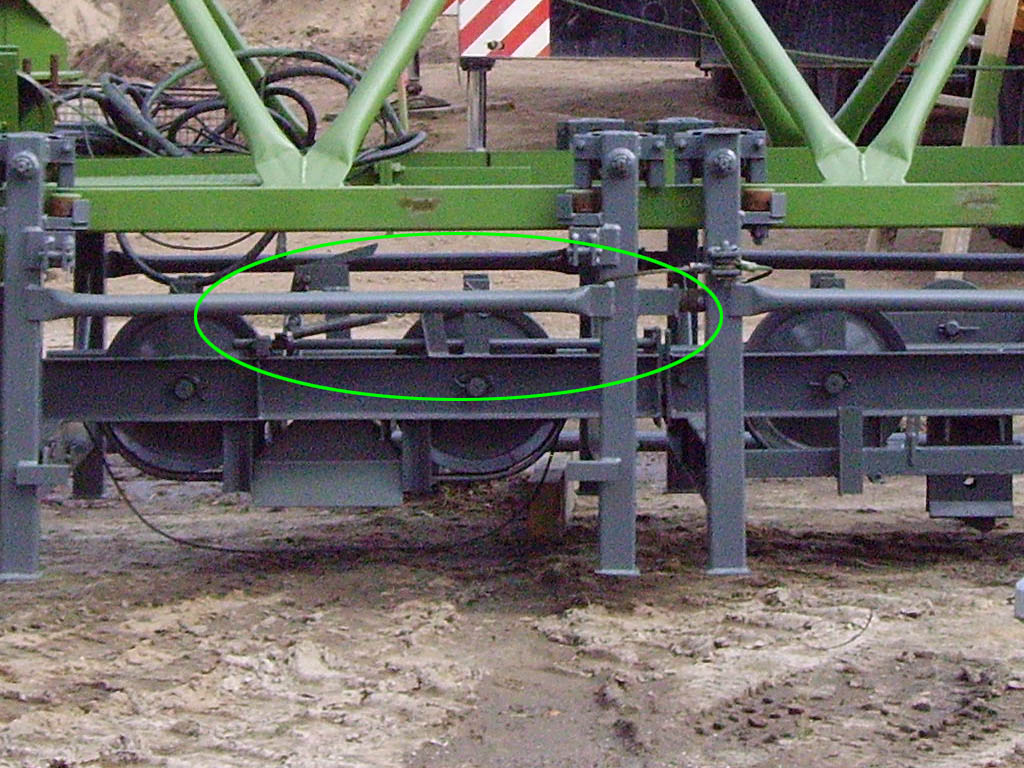

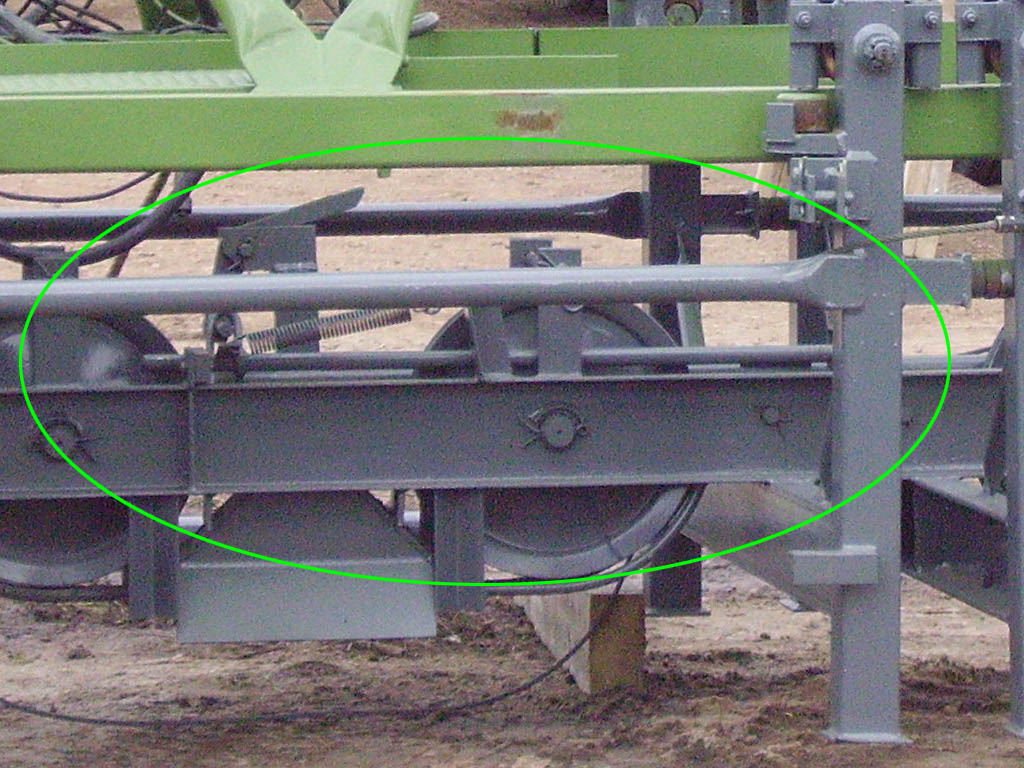

Nachtrag: Hier noch 2 Bilder des Mechanismus an Katze 1. Wie der funktioniert weiß ich trotzdem nicht.

bearbeitet 14. Juni 2007 von Kai

[Kai 2]

-2-
Vermute mal, das dieser Winkel, oben an der Katze, im auseinander gekoppeltem Zustand, die Katze am Ausleger fixiert. Beim heranziehen von Katze 2 klappt er herunter und über die Feder wird irgendwie mithilfe der Stange die 2. Katze angekoppelt. Soweit meine Theorie...

bearbeitet 14. Juni 2007 von Kai

[Kai 2]

Sorry, falsch gedacht.
Habe meine Überlegung ein weiteres Mal "gezeichnet":

Die Katze 2 (vordere) wird ruckartig an Katze 1 gefahren, dadurch löst sich die Stange durch die gespannte Feder aus der Halterung (bei den 2 grünen Pfeilen). Die Stange wird durch den Zug der Feder und den Winkel nach oben und vorne gezogen, wobei sich der Winkel nach oben bewegt, sich die Stange vorne nach unten neigt und in die Kupplung (roter Kreis) einrastet. Durch die Feder wird sie auch in der Position gehalten. Zum Abkuppeln werden die Katzen über einen Punkt am Ausleger gefahren, sodass der Winkel an Katze 2 herunter gedrückt, die Feder wieder gespannt und die Stange nach unten in die Halterung gedrückt wird wodurch sie sich aus der Kupplung löst...
So, logischer kann es eigentlich nun nicht mehr wirklich sein...

Gruß,
Kai bearbeitet 14. Juni 2007 von Kai

[furka84 0]

Ich glaub ich habs gecheckt... Wenn das so ist hast du das super erklärt.

Vielen Dank und gute Nacht

[Kai 2]

Ja, das war so eine Überlegung, die beim Anblick der Mechanik auf der hinteren Katze gebildet hat.
Das ist nämich definitv die Kupplungsvorrichtung, ob das nun genau so funktioniert weiß ich nicht, es klingt aber logisch, sieht von der Anordnung der Mechanik auch logisch aus und ebenfalls erklärt es das ruckartige Zusammenfahren der beiden Katzen.

Gruß,
Kai
