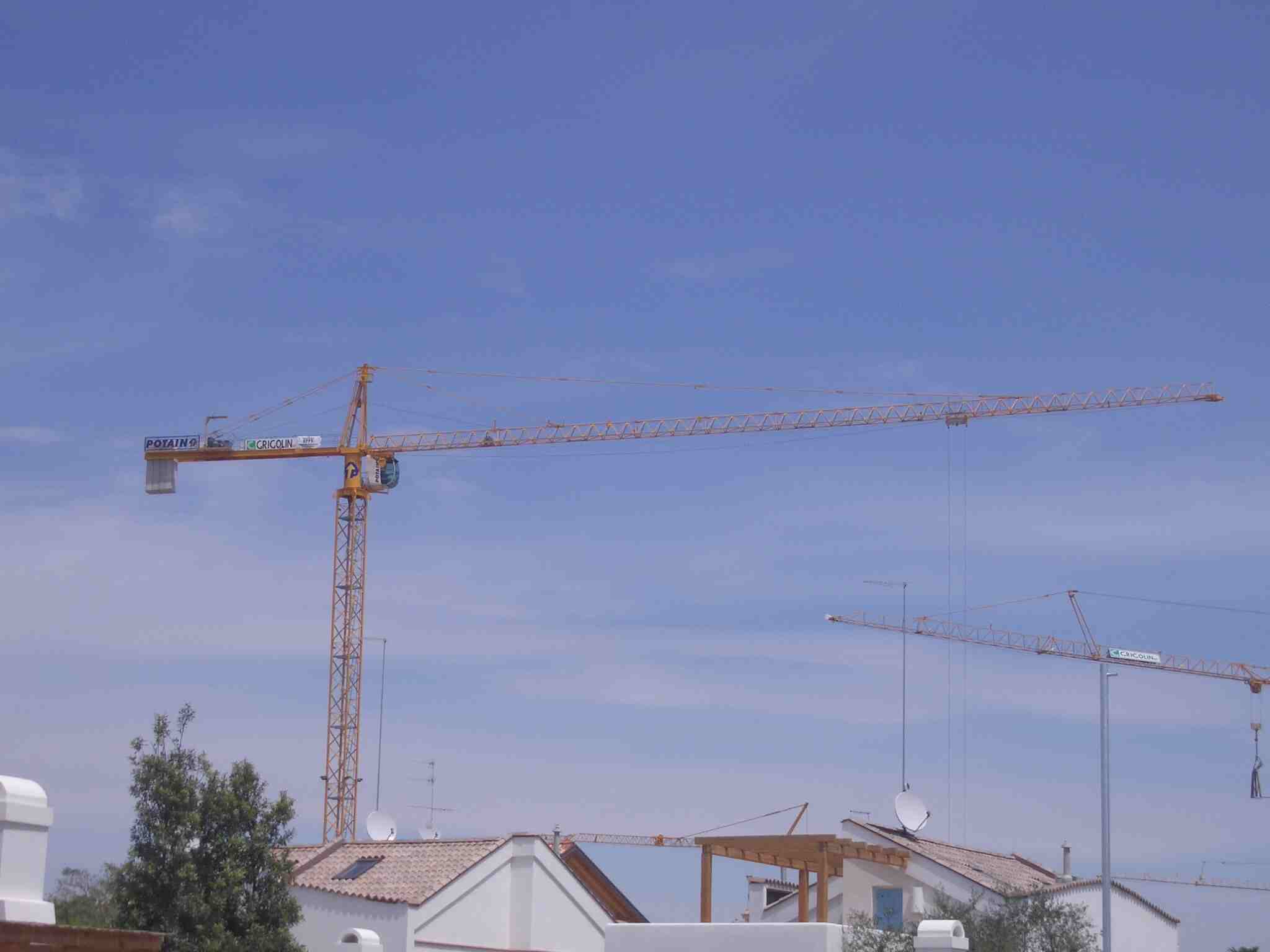

Potain Obendreher

[Boogie_blaster 1]

bearbeitet 13. Juni 2007 von Beat

[florian4 0]

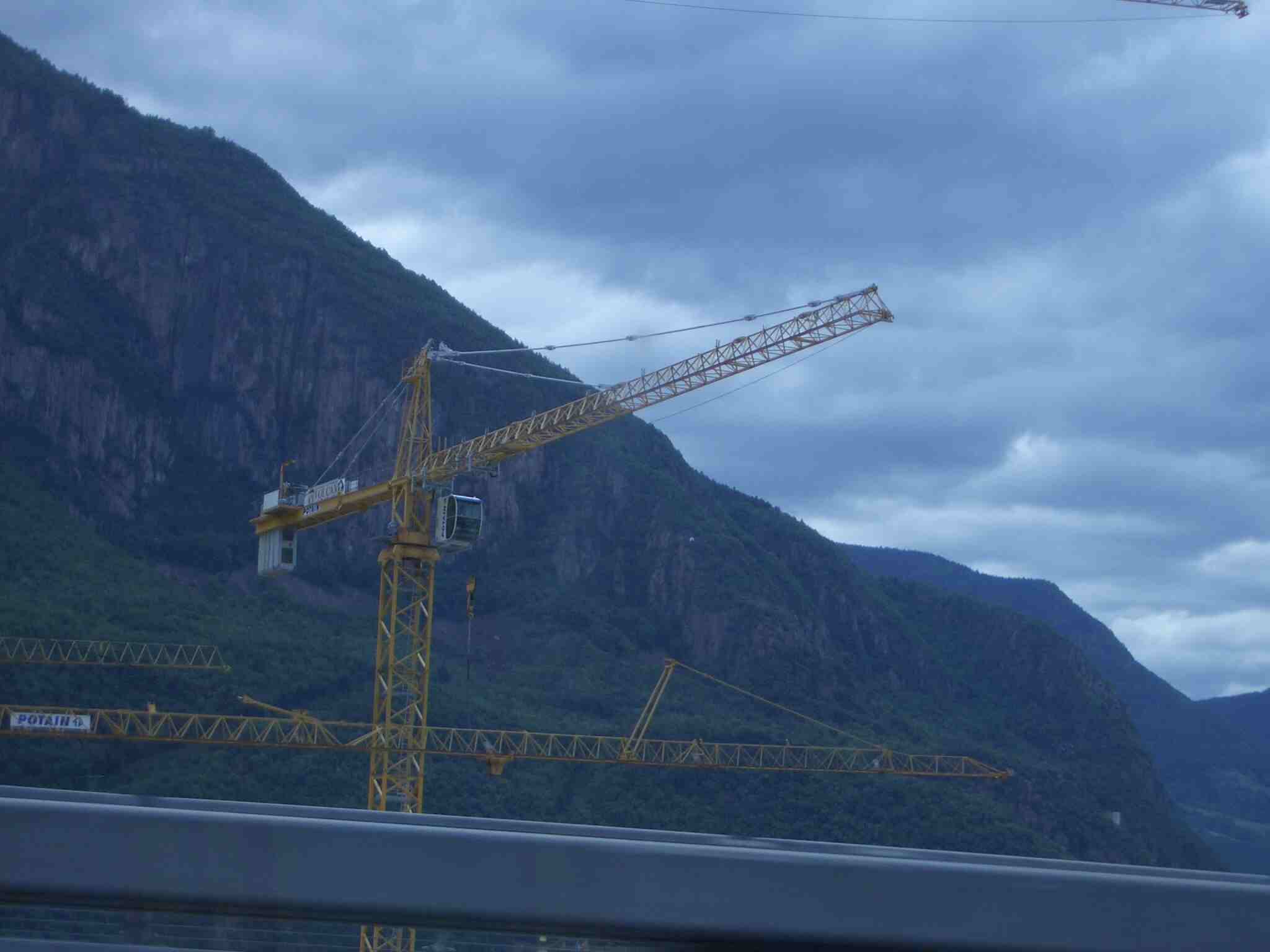

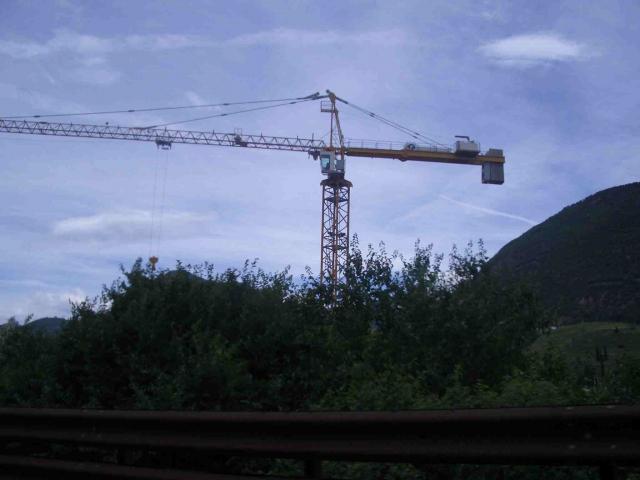

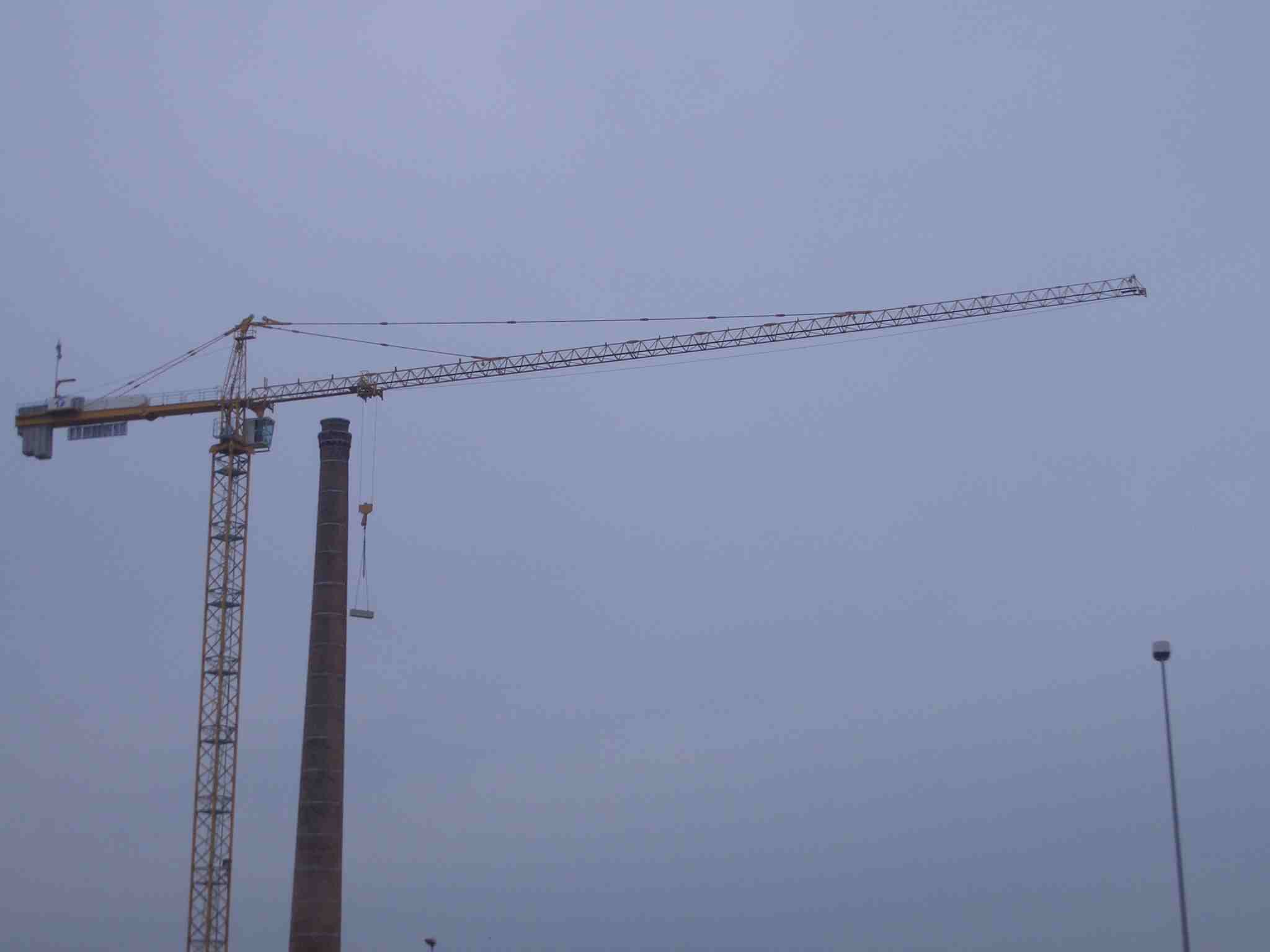

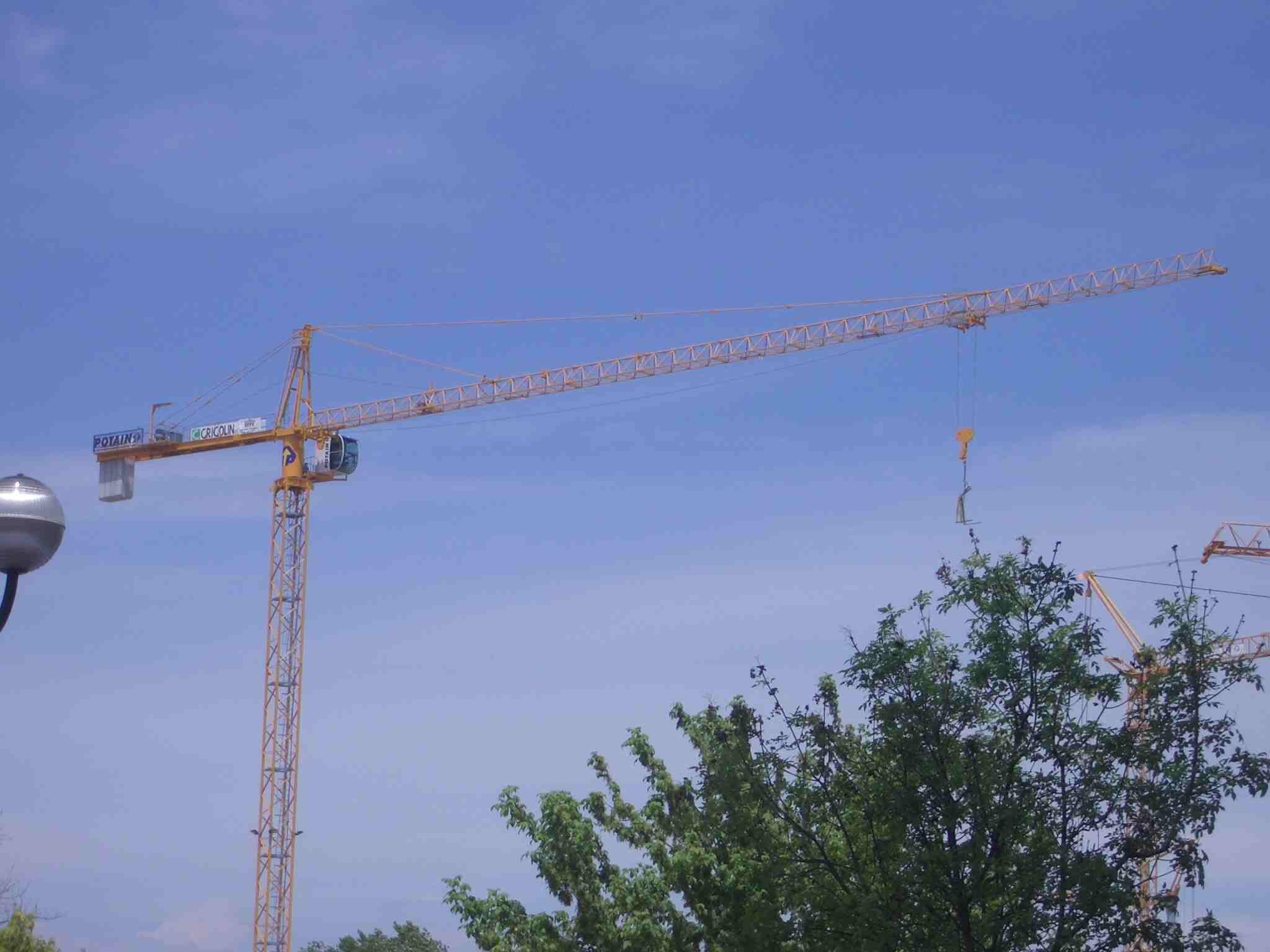

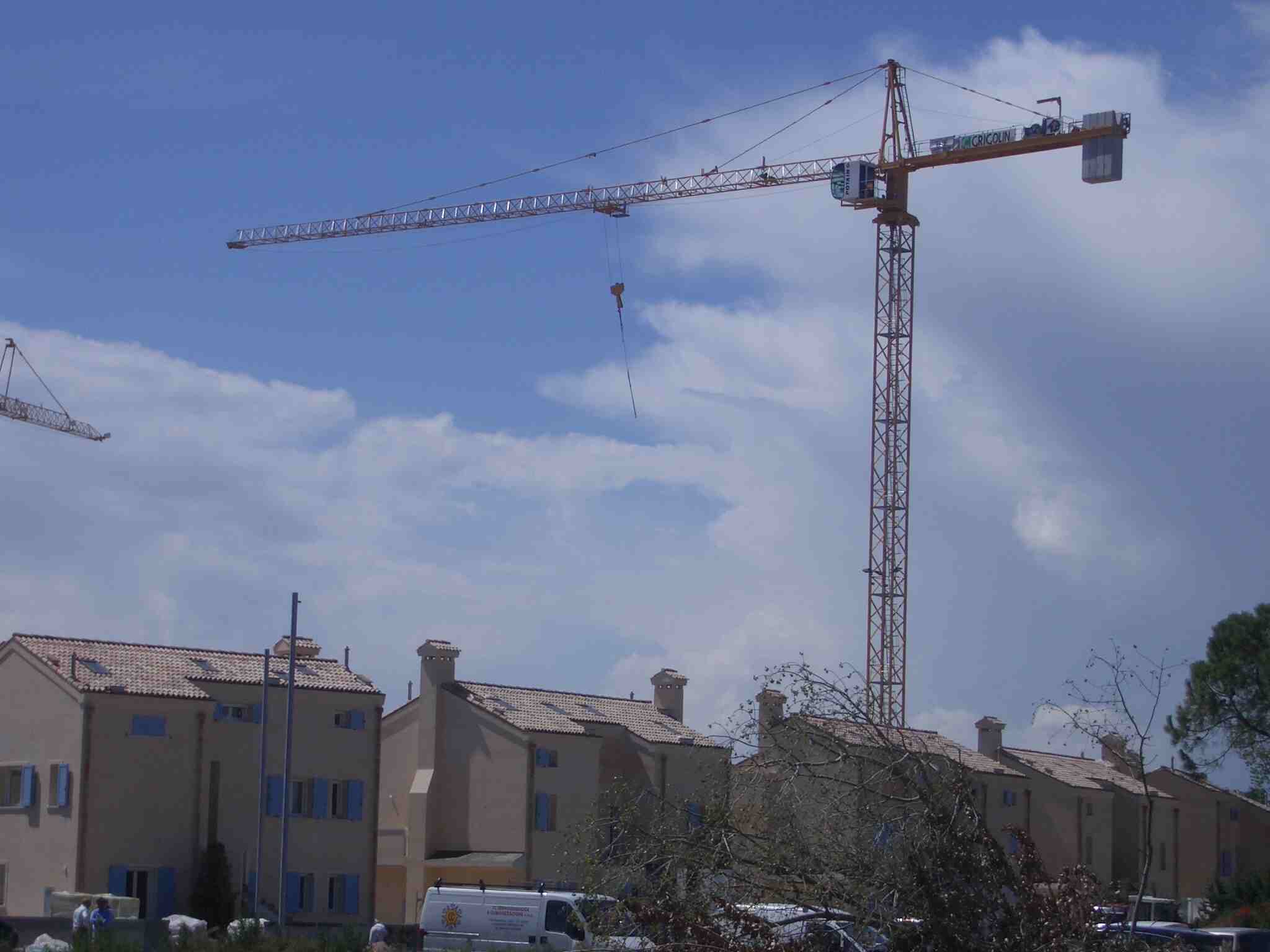

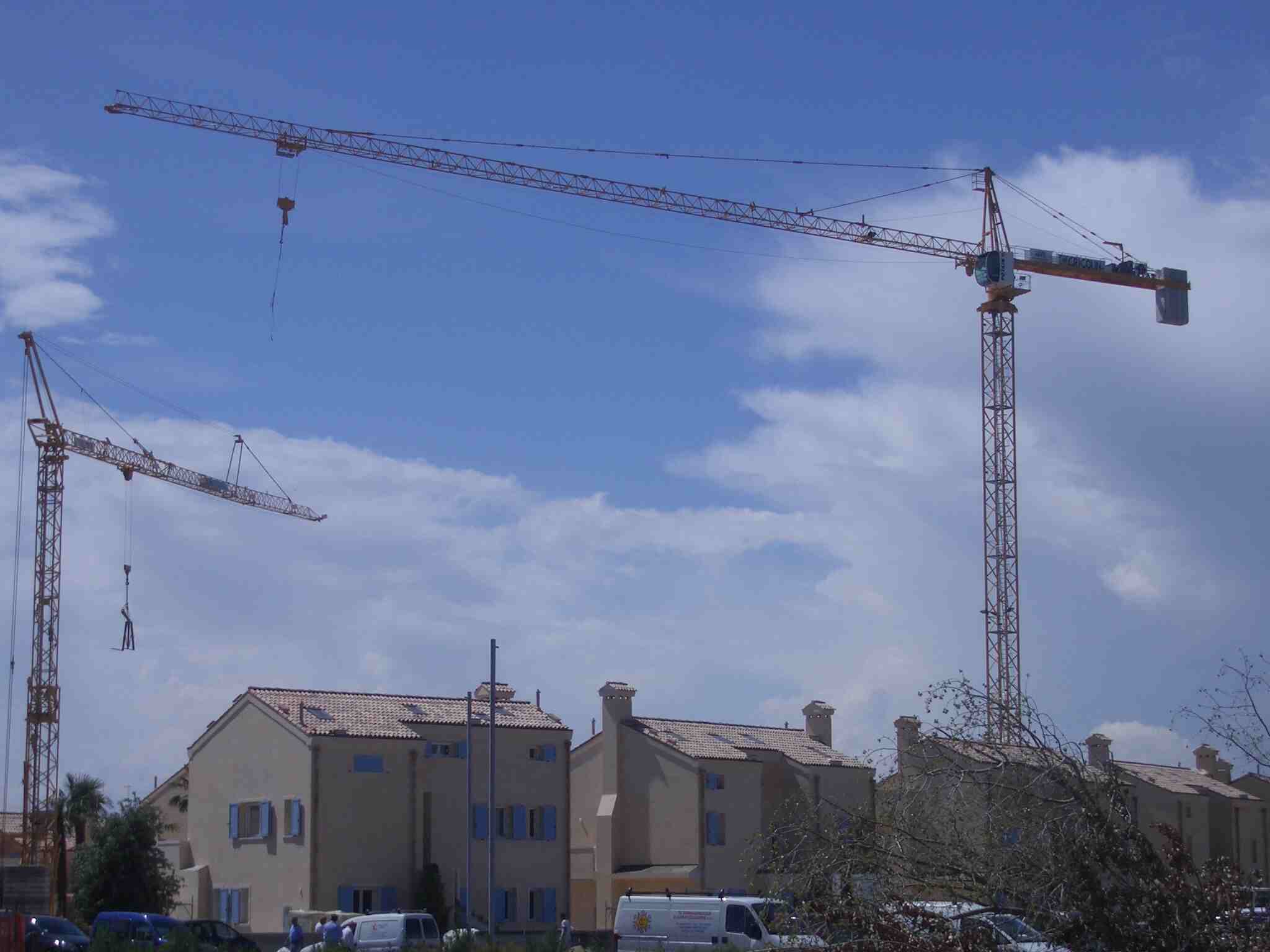

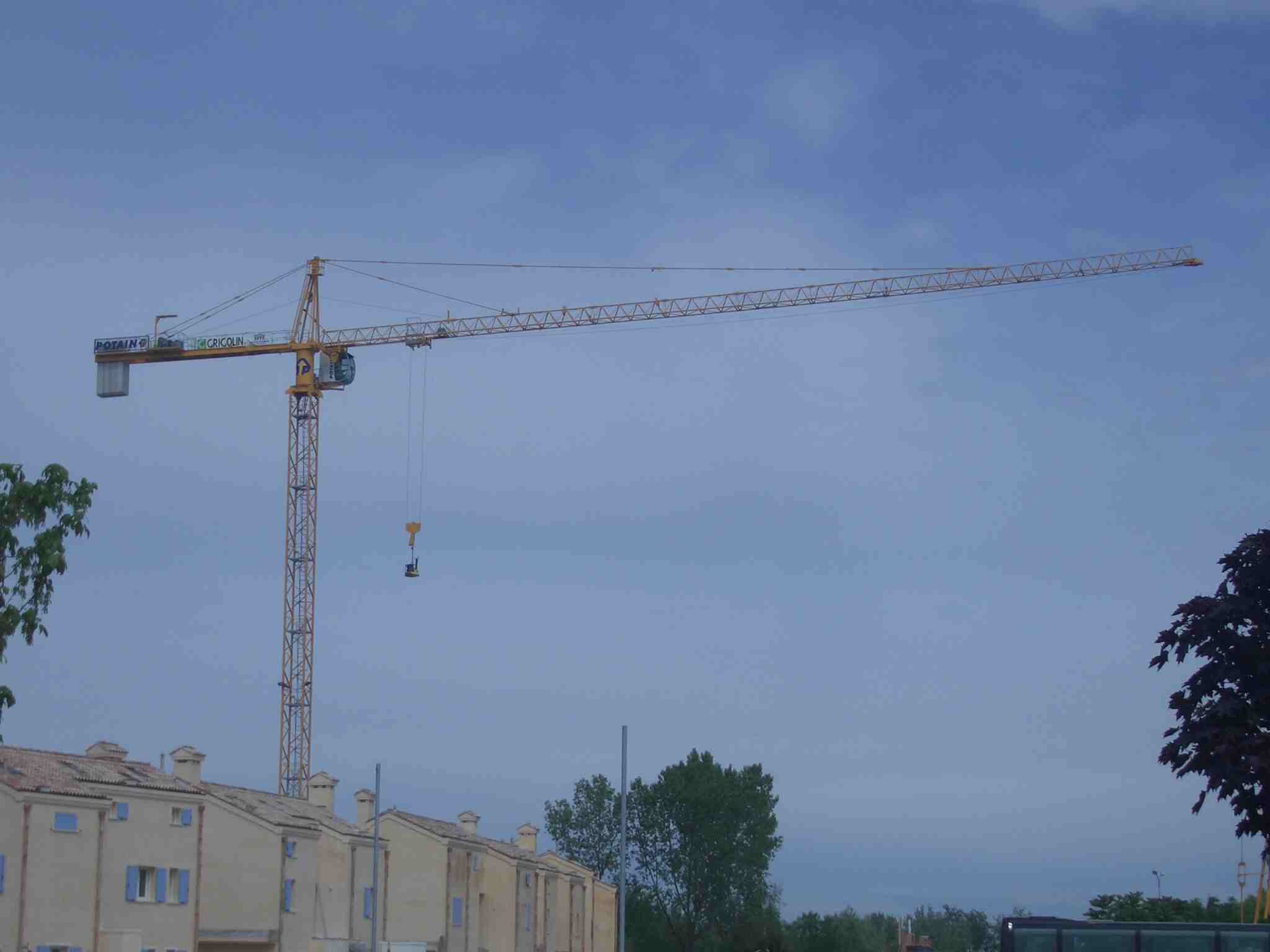

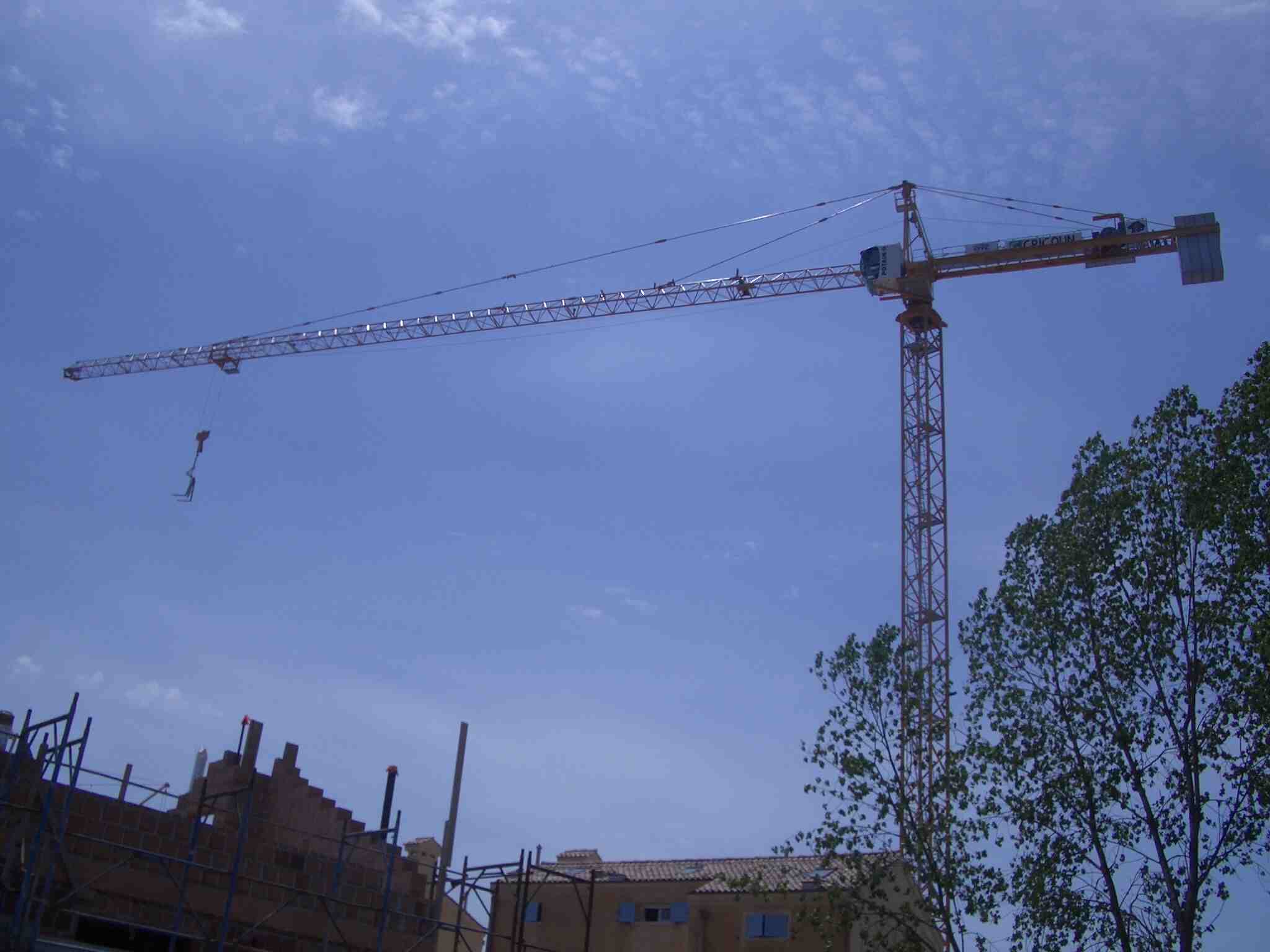

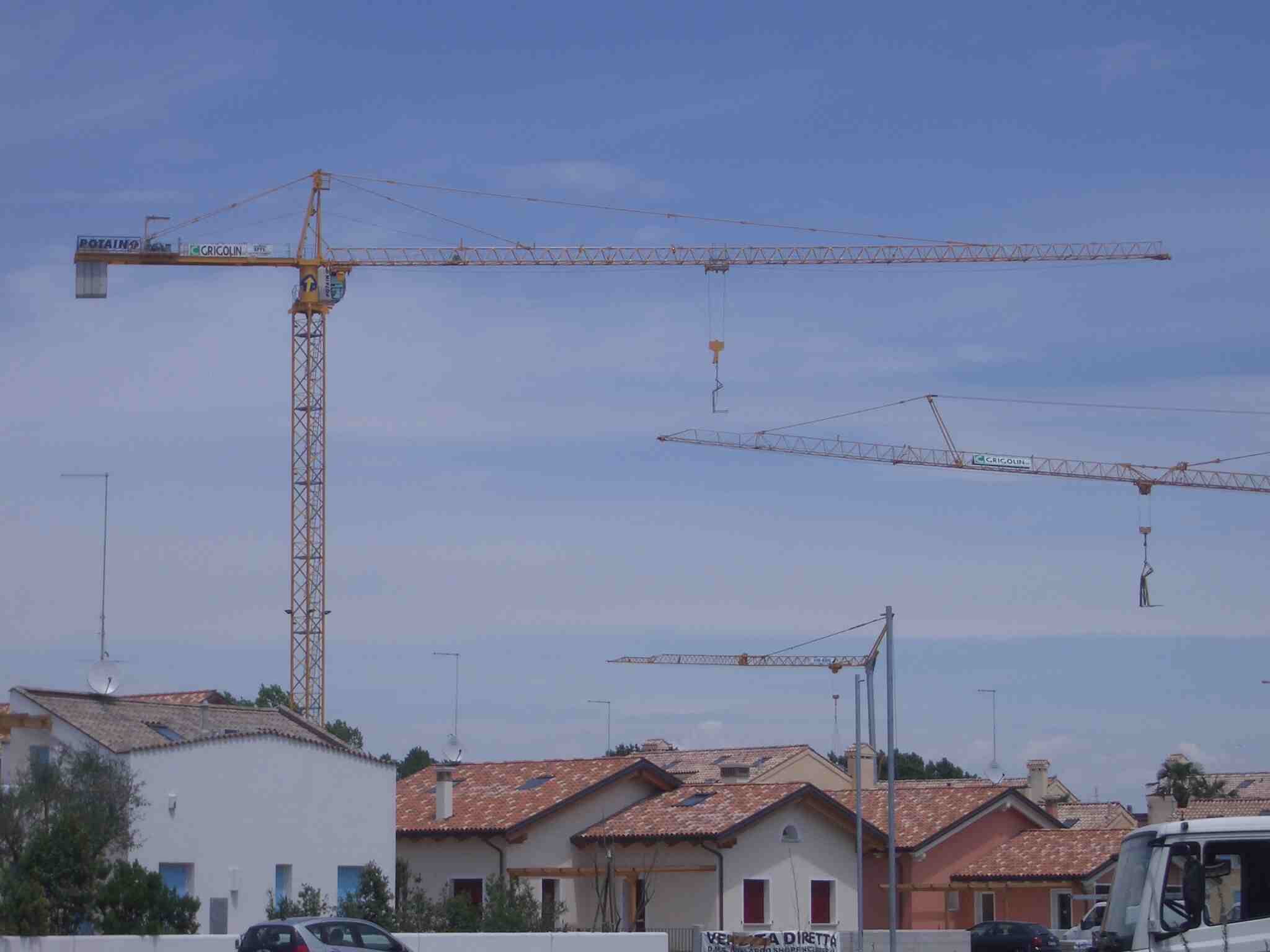

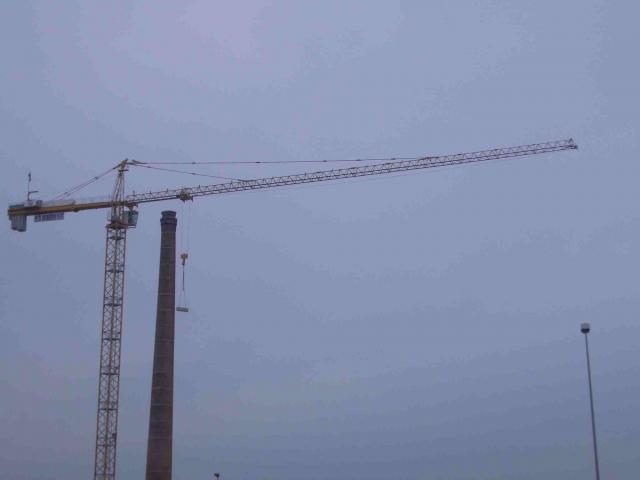

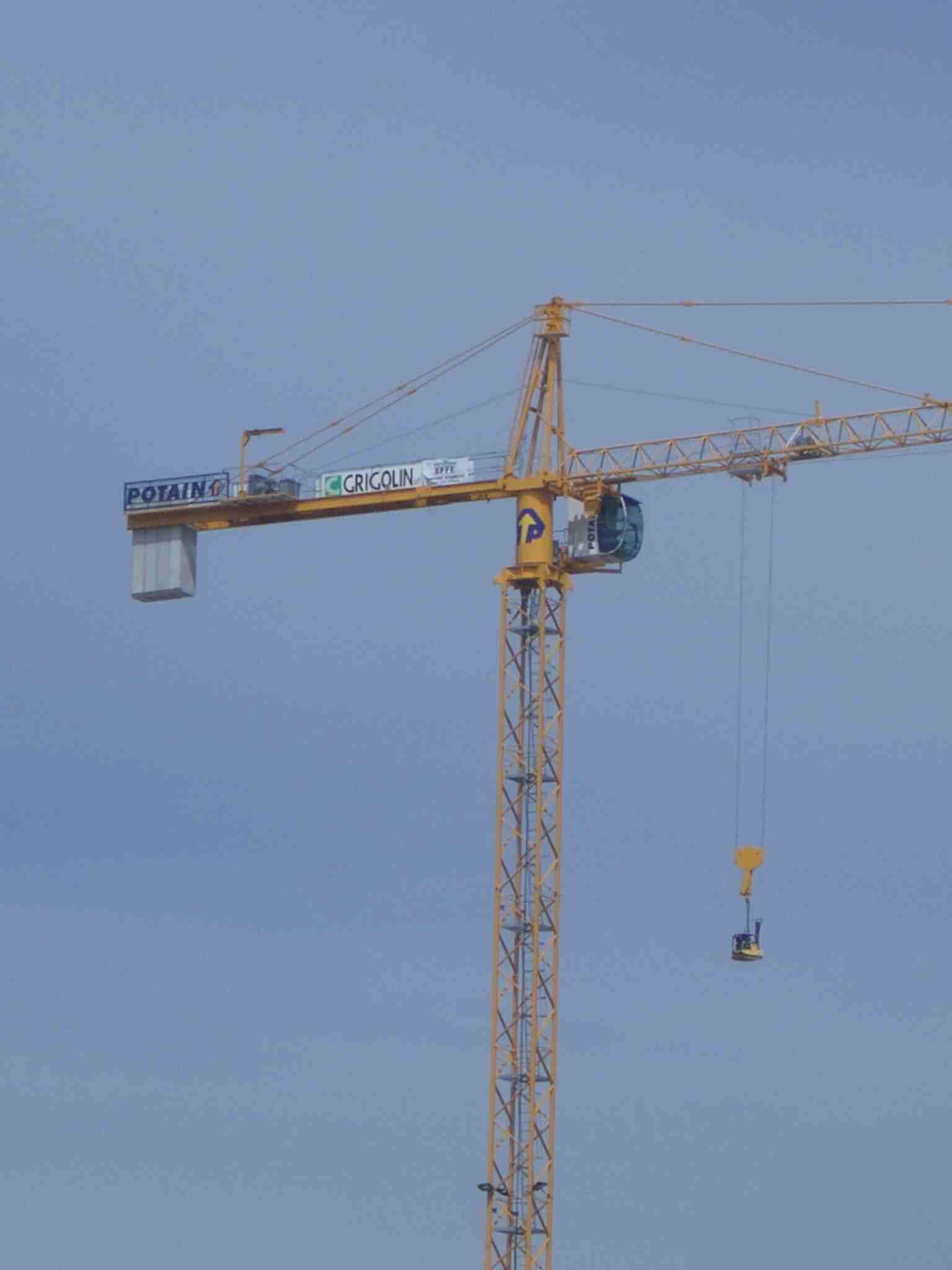

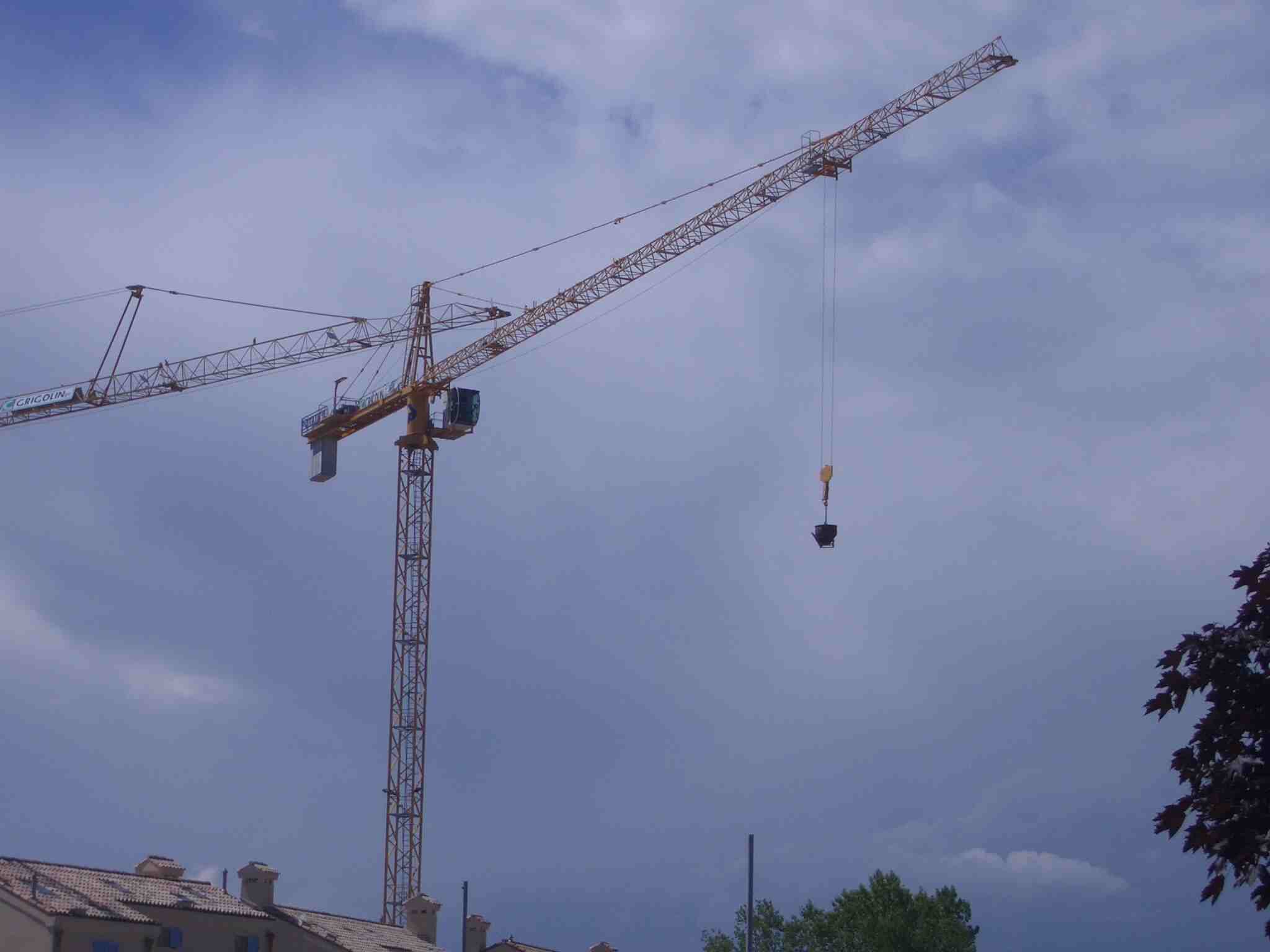

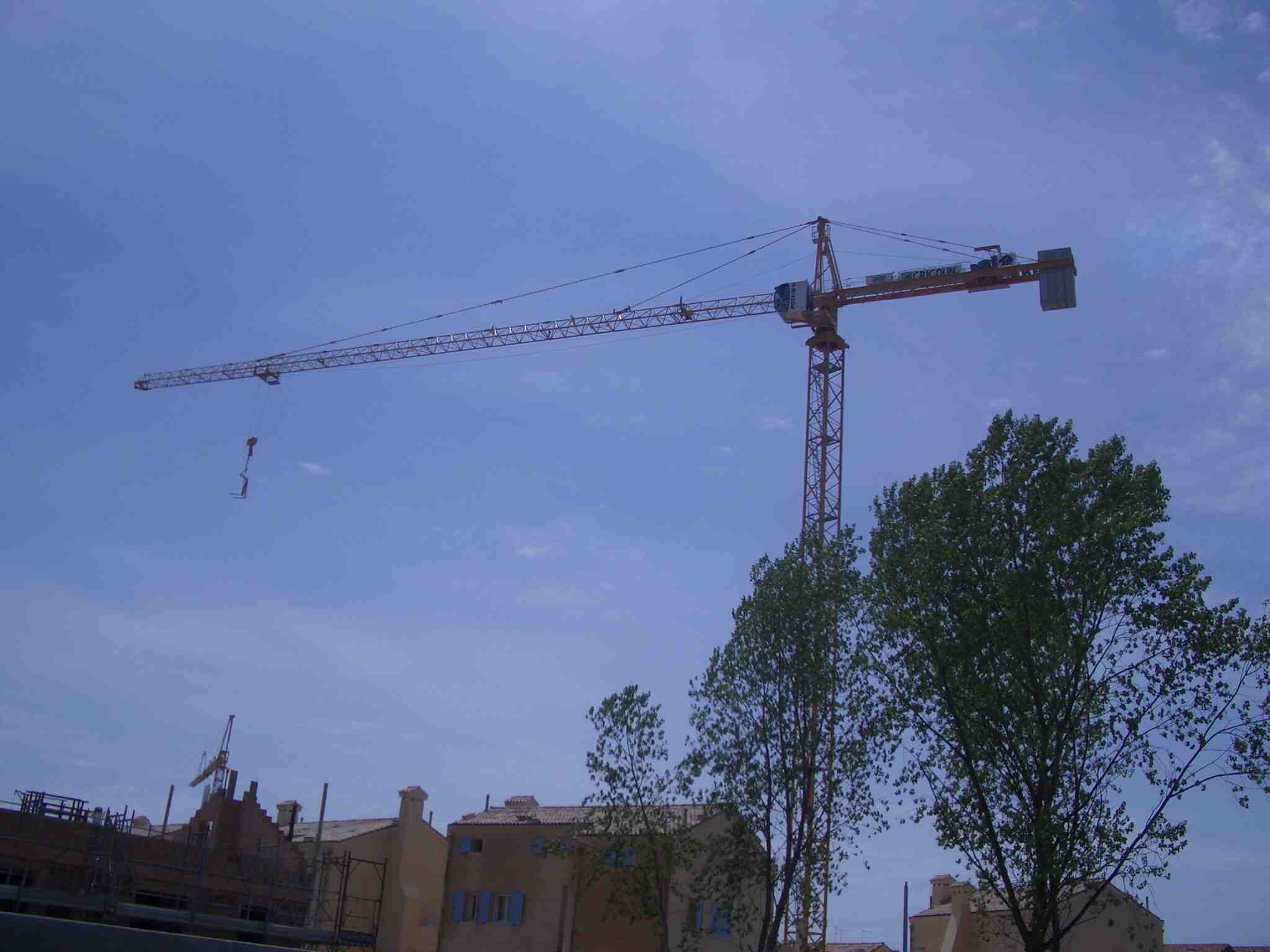

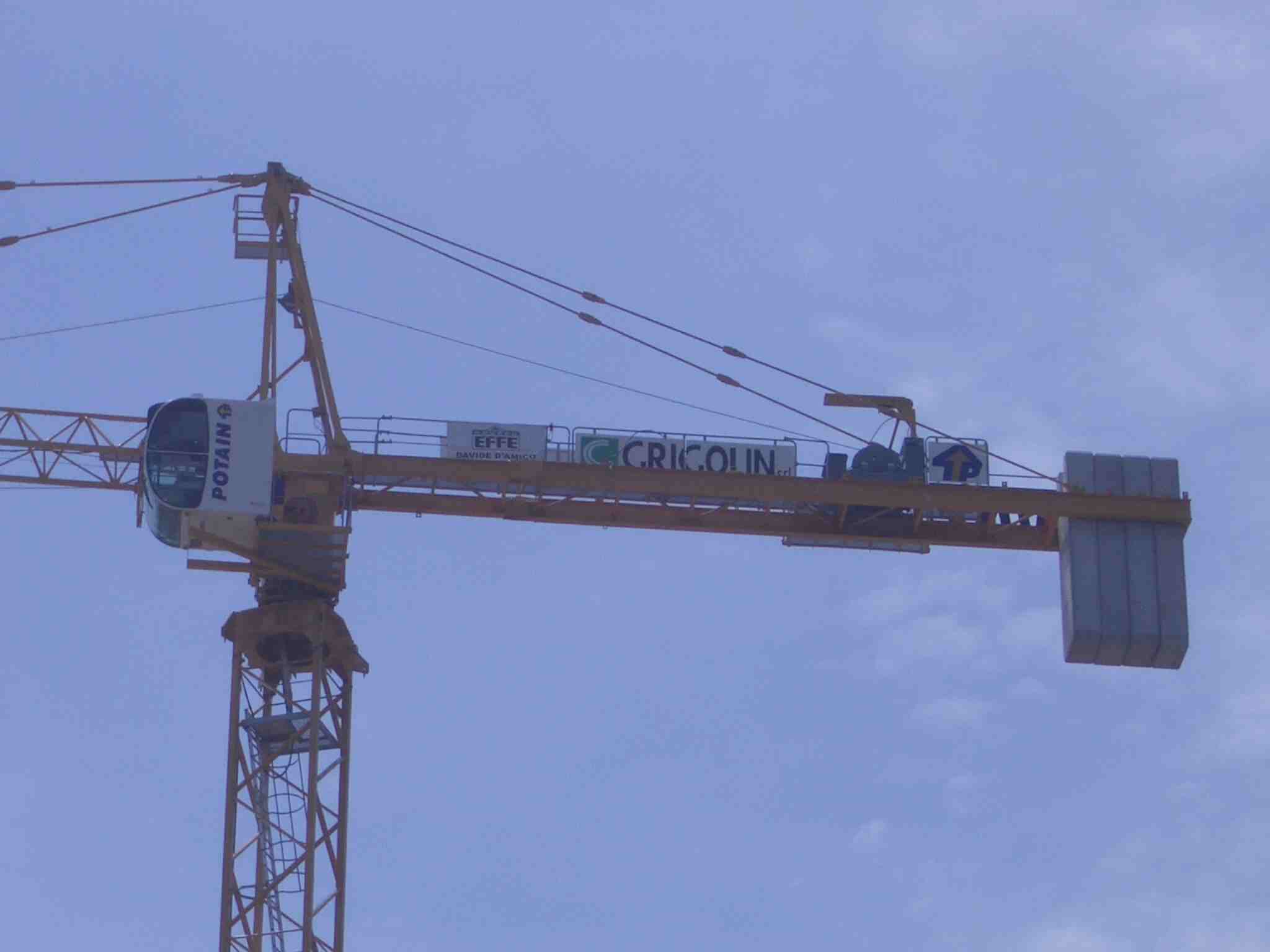

Hier hab ich Bilder von Italien wo ich letztes Jahr im Urlaub war.

bearbeitet 28. Oktober 2011 von Alwin

[furka84 0]

Hallo zusammen

Hat jemand per Zufall ein Bild vom umscheren von 2- auf 4-Strang Betrieb mit 2 Laufkatzen?

[Kai 2]

Hallo zusammen

Hat jemand per Zufall ein Bild vom umscheren von 2- auf 4-Strang Betrieb mit 2 Laufkatzen?

Inwiefern? Da sieht man nicht viel. Die beiden Flaschen werden am Boden verbolzt. Davon habe ich Bilder, falls dir das hilft.

Gruß,
Kai

[Kai 2]

Hallo zusammen

Hat jemand per Zufall ein Bild vom umscheren von 2- auf 4-Strang Betrieb mit 2 Laufkatzen?

So, hab mal die Bilder zusammen gesucht und erläutere dir das mal.
Die Katzen haben einen mechanischen Koppelungsmechanismus, wie dieser genau funktioniert, weiß ich leider nicht. Fest steht, das beim zusammenführen der Katzen, eine Art Klinke in die andere Katze einhakt. Wie diese zu lösen ist, weiß ich nicht, funktioniert aber auch irgendwie durch ruckartiges Verfahren der Katzen.
Beim Haken ist die Sache aber ganz einfach.

1. Erst wird der Haken im 4-Strang abgelassen. (Umgekehrt geht es natürlich nur in umgekehrter Reihenfolge)

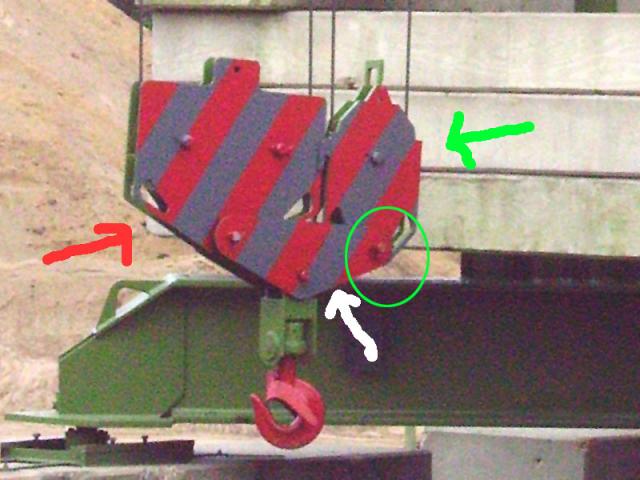

Deutlich zu erkennen ist, wie Unterflasche (roter Pfeil) und Oberflasche (grüner Pfeil) durch die Traverse (weißer Pfeil) mit einem Bolzen (grüner Kreis) verbunden sind.
