Potain Obendreher

[Der13teArtikel 118]

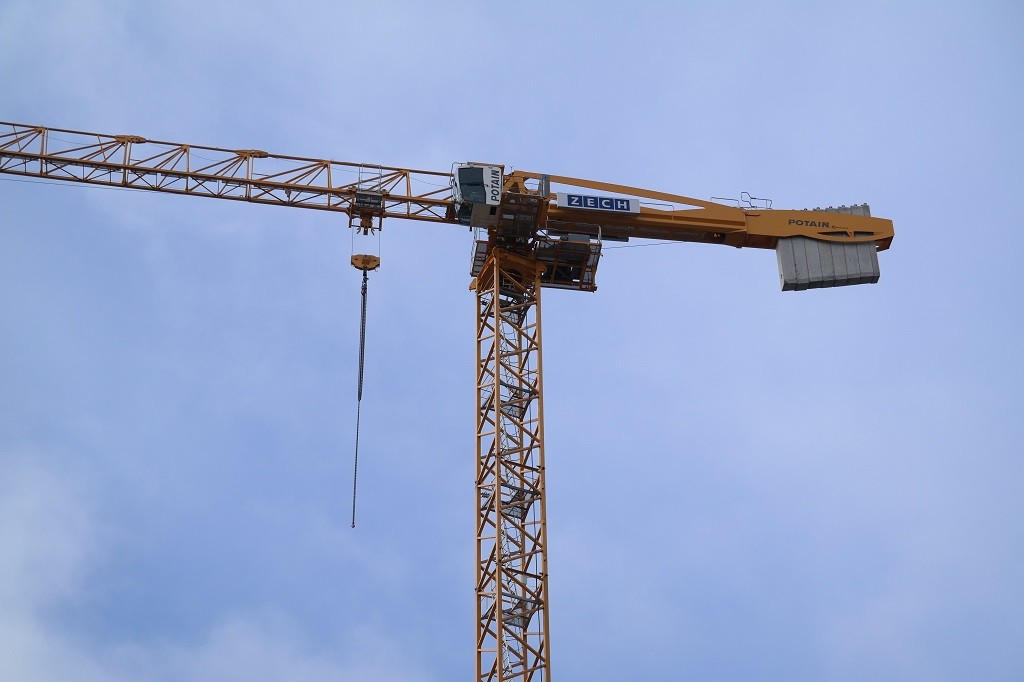

Weiß jemand die Typenbezeichnung ?

Gesehen in Essen

[leon98 2.218]

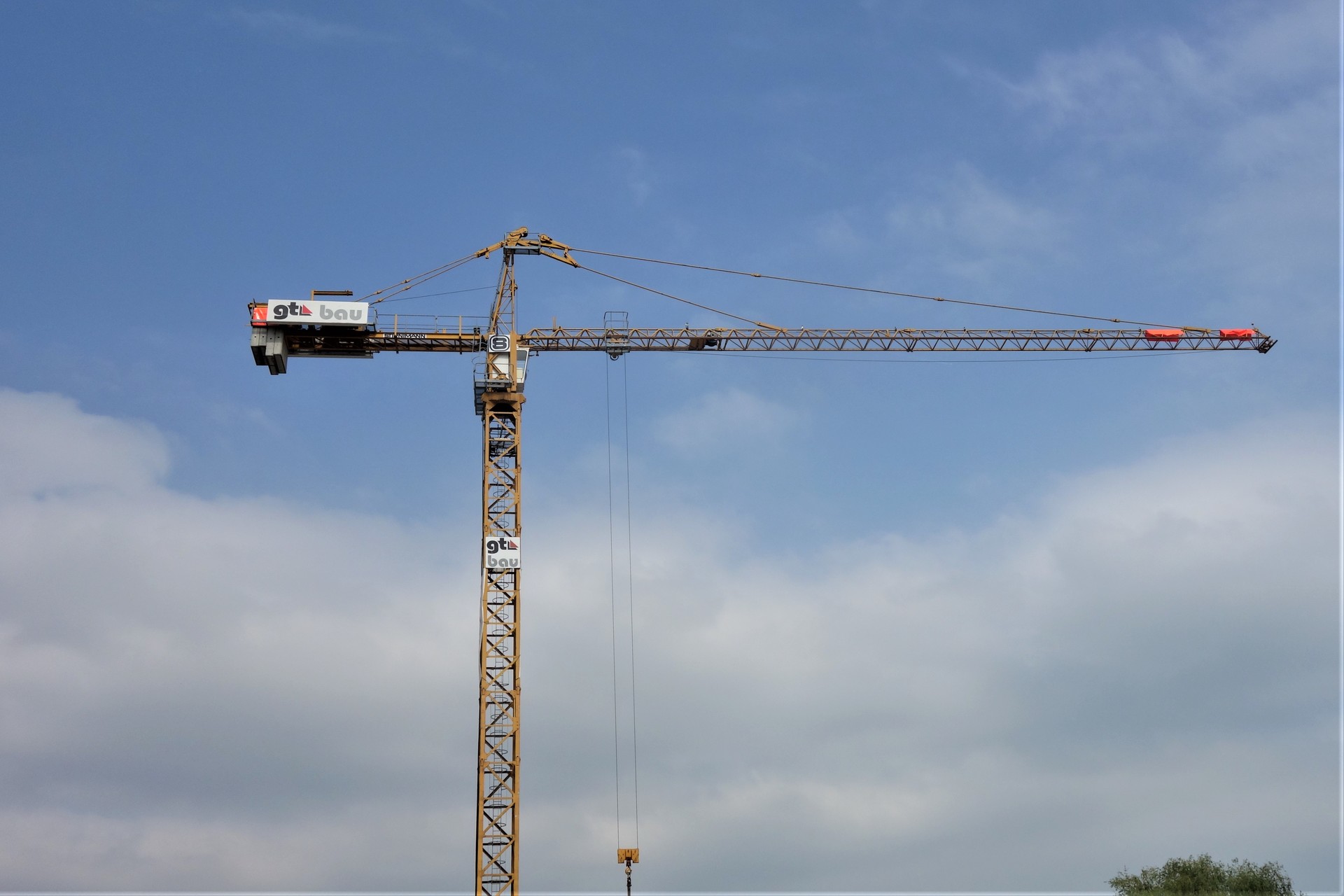

Potain G20-15C

[TDK1980 177]

MDT 308

(zum Beitrag von Der13teArtikel)...die Verlinkung ist schiefgelaufen

bearbeitet 24. November 2020 von TDK1980

[spornis 31]

bearbeitet 29. November 2020 von spornis

[Turmkraxler 8]

On 14.6.2007 at 20:01, Kai schrieb:

Ich hab hier noch so einen "um die Ecke" stehen, kann ja mal hingehen und schauen, ob ich diesbezüglich jemanden Fragen kann... Vielleicht weiß das ja jemand (Kranfahrer?).

Gruß,
Kai

Nachtrag: Hier noch 2 Bilder des Mechanismus an Katze 1. Wie der funktioniert weiß ich trotzdem nicht.





Hi!

Das ist erschreckend einfach.....

Wenn in der hinteren Katze nach dem entbolzen der kleinen Flasche von der großen diese hochgefahren wird, wird ein Mechanismus ausgelöst, der die Katzen entriegelt. Hierfür ist die Stange, die auf dem Bild ersichtlich ist, zuständig. Wird die vordere Laufkatze nun von der hinteren entfernt, wird die kleine Flasche automatisch durch entlasten der Stange des Mechanismuses verriegelt. Sprich, man kann die vordere, große Flasche am Boden abstellen und man wird dann nur Schlaffseil produzieren mit Hub ab.

Der Riegel, der da so schräg hoch steht, verhindert das vorrollen der Katze aus der Parkposition am Turm.



Will man nun wieder auf 4 Stränge umscheren, muss zuerst die vordere Laufkatze ganz an den Turm gefahren werden, dann mittels Überbrückungssschalter ganz an die hintere Katze gedrückt werden. Ist das geschehen, Flasche am Boden am besten auf 2 Holzböcken absetzen, und dann vorsichtig und langsam die hintere kleinere Flasche absenken und mit der vorderen großen Flasche am Boden verbolzen. Durch das zusammendrücken der Katze wird der Mechanismus zum verriegeln der beiden Katzen vorausgelöst, die Verriegelung der Flasche in der Katze gelöst und  beim absenken der kleineren hinteren Flasche aus der Katze werden die beiden Katzen wieder miteinander verriegelt.

Hört sich kompliziert an, ist es auf den ersten Blick auch, aber wenn man es mal gemacht hat, ist nur mehr umständlich.

Im großen und ganzen kann man folgendes sagen:
Wird mit 4 Strängen gefahren, lassen sich die Laufkatzen nicht trennen, das verhindert der Mechanismus, der durch die nicht in der Katze sitzende Flasche ausgelöst wird.

Wird mit 2 Strängen gefahren, lassen sich die Katzen durch die in der hinteren Katze sitzenden Flasche ausgelösten Mechanismus nicht miteinander koppeln.
