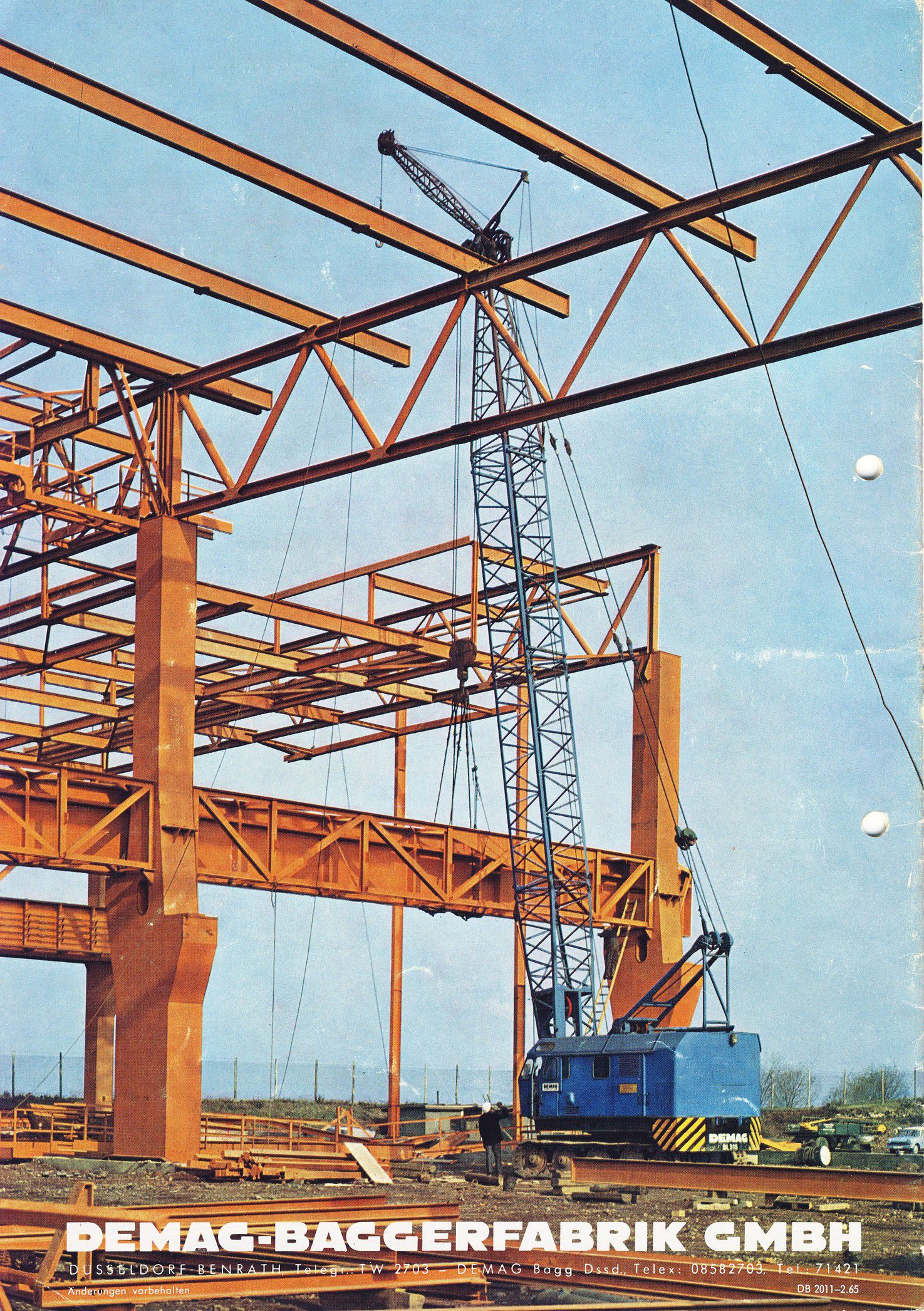

BL315 - Prospekt-Scan

DF5JT

Von DF5JT
in Demag

 Share

Recommended Posts

Registriere dich um diese Anzeige nicht mehr zu sehen.

DF5JT Bauforum24 Kenner

DF5JT   14

Geschrieben
  • Autor
Geschrieben

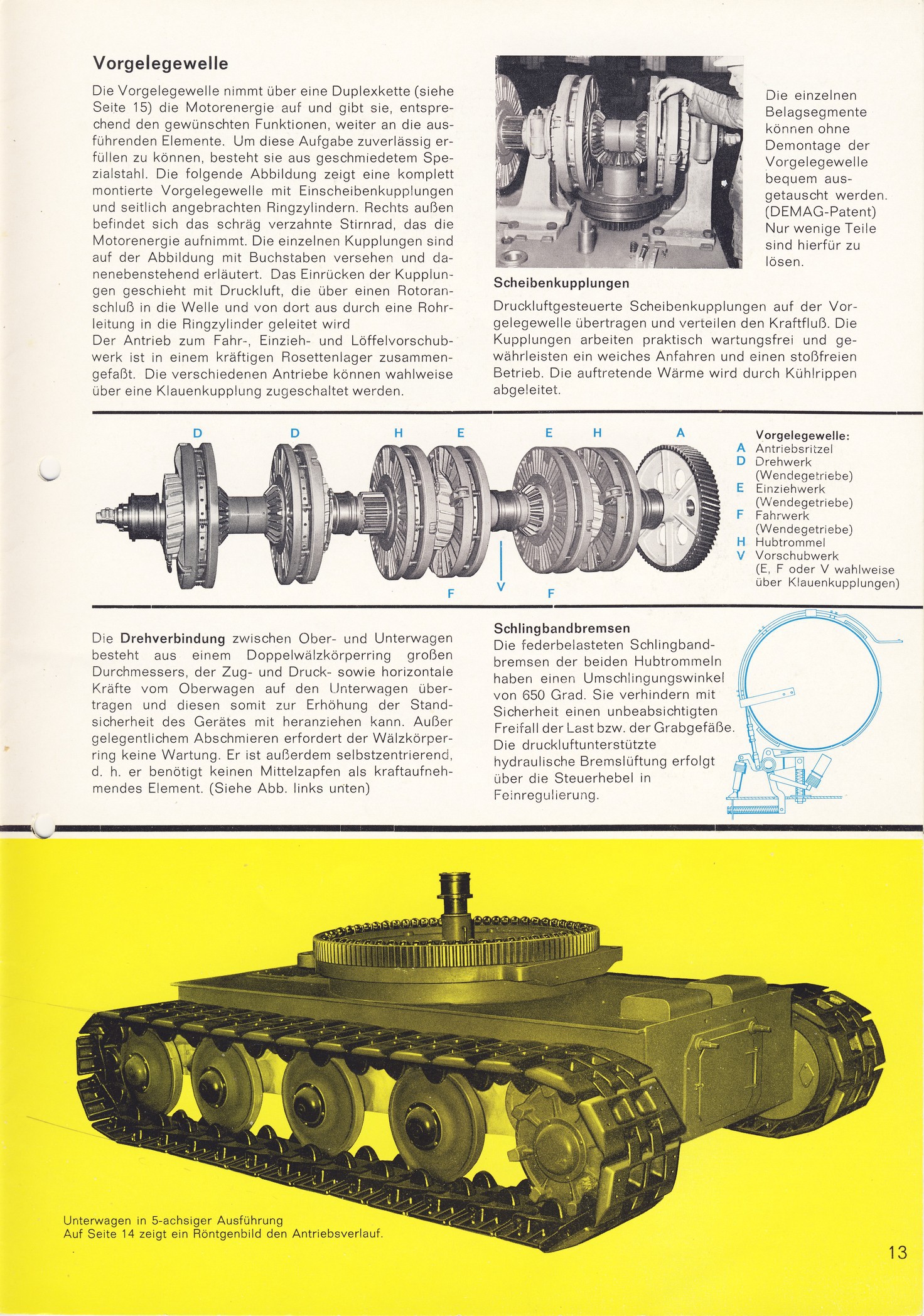

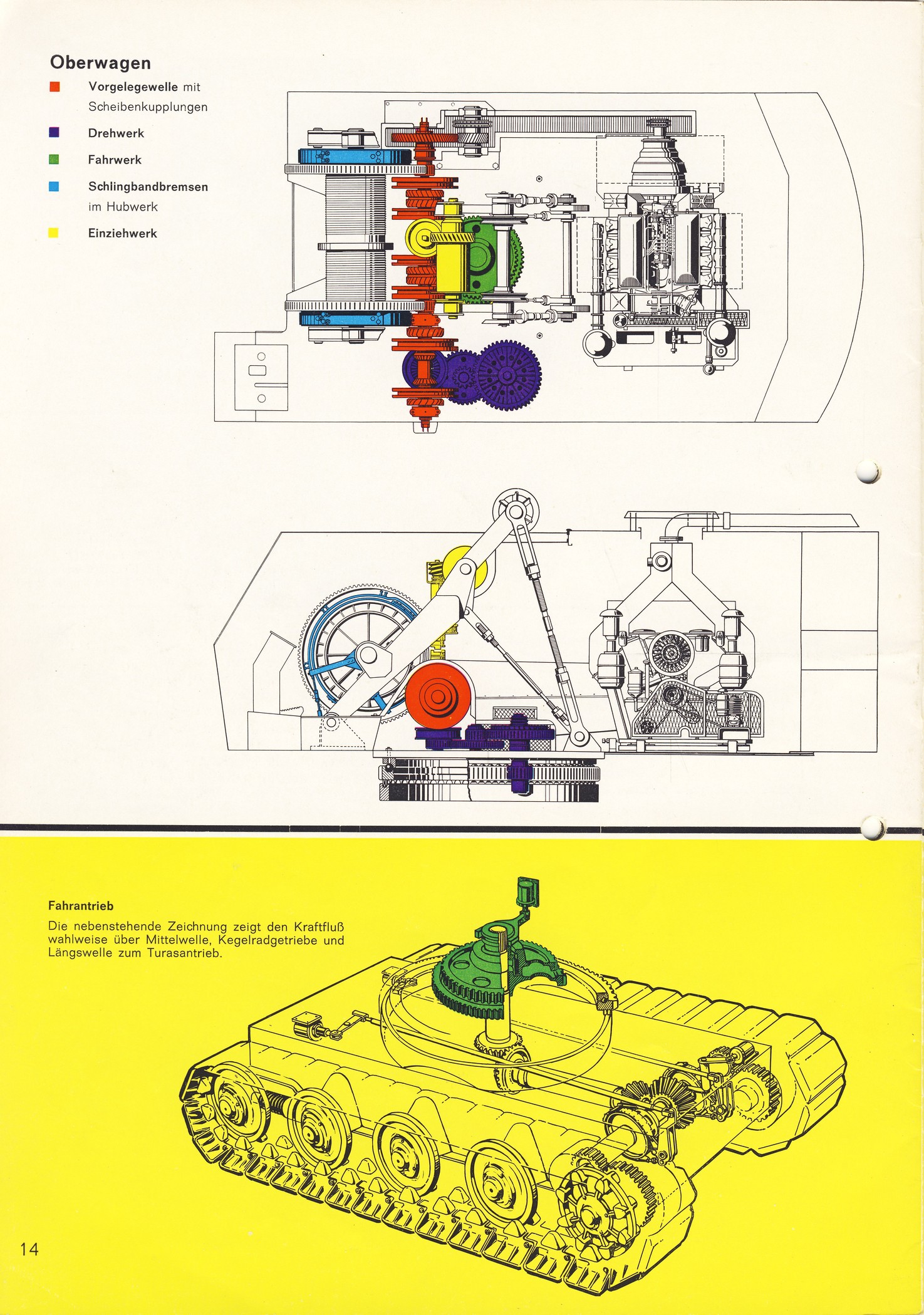

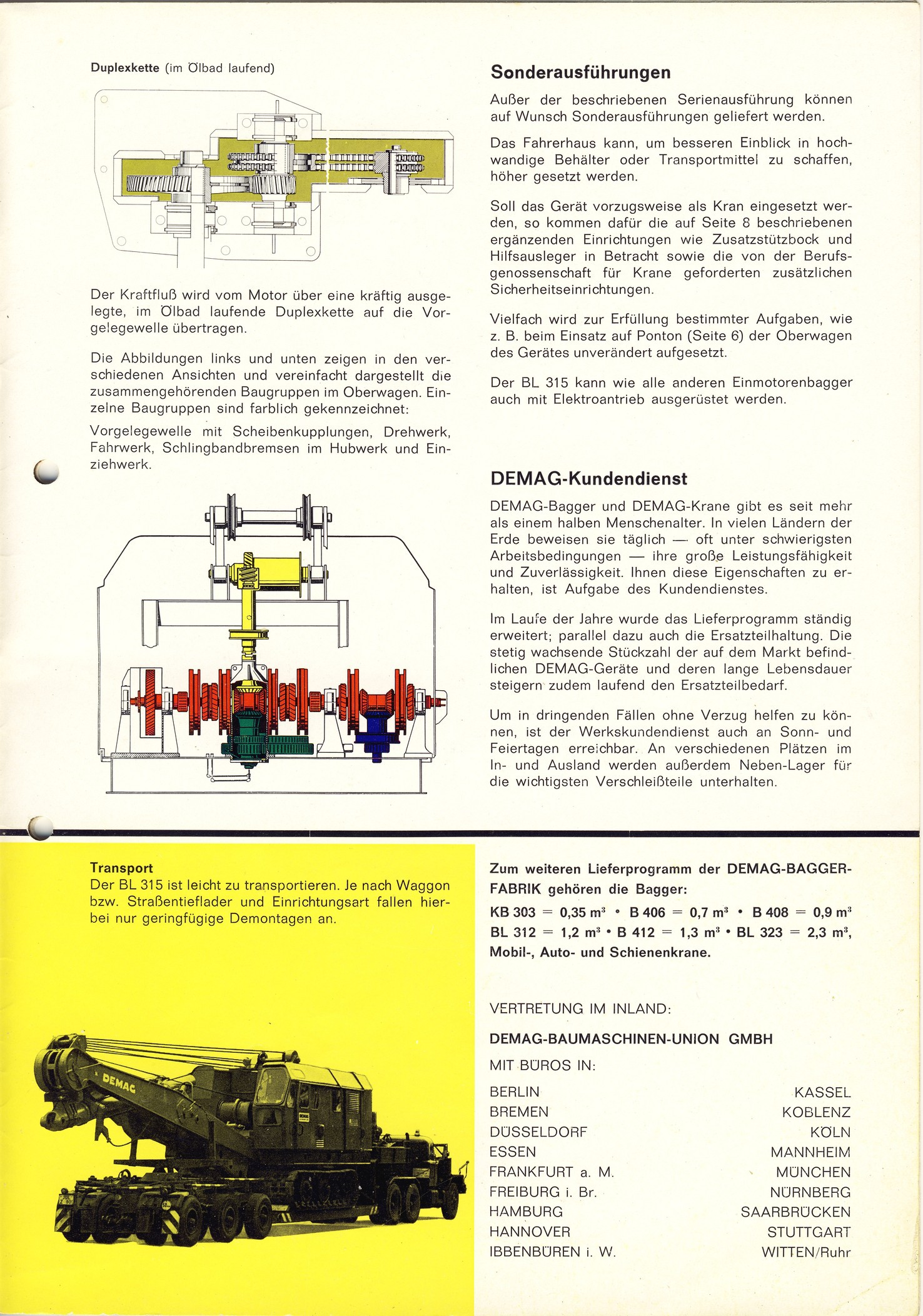

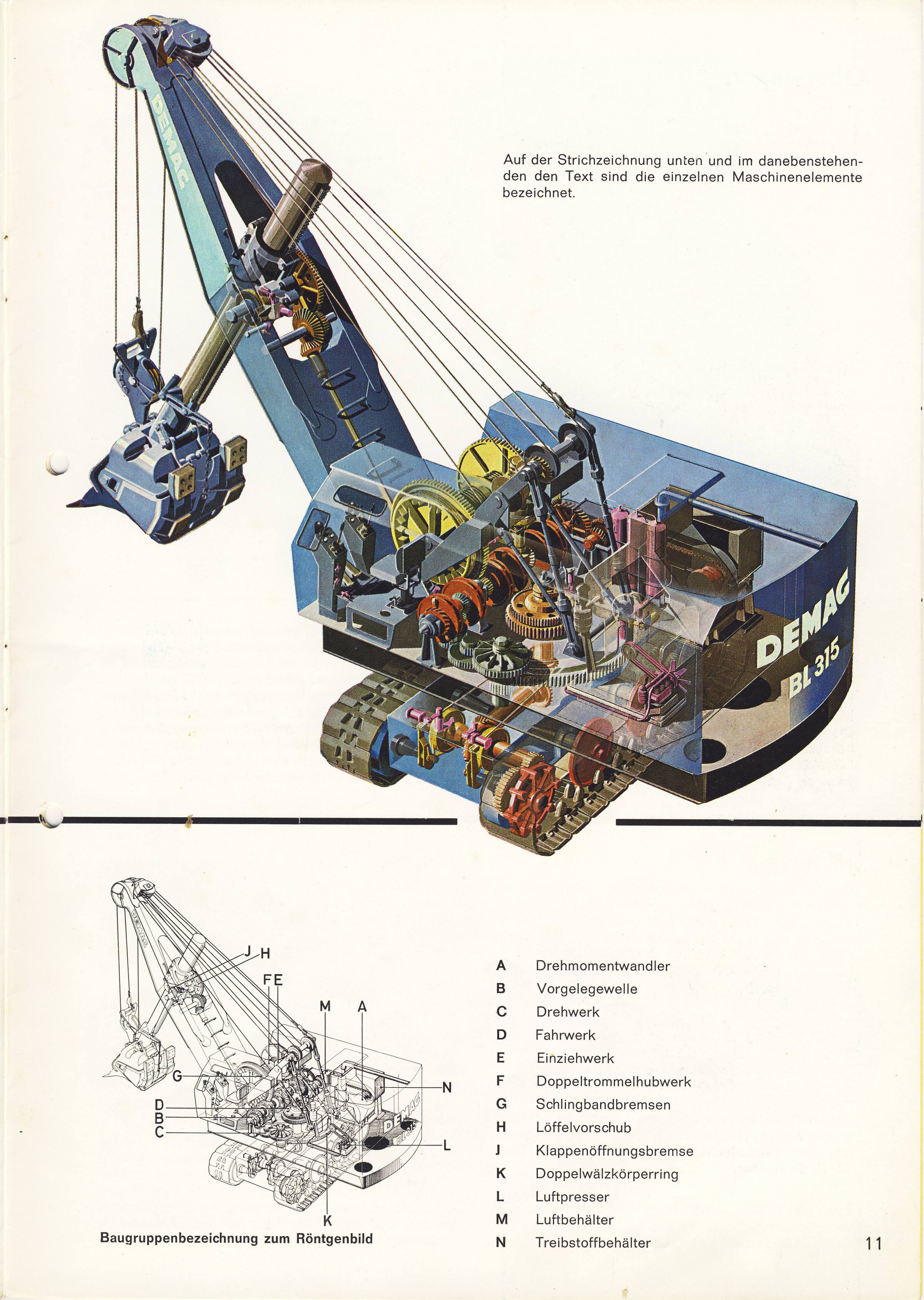

Als kleines Schmankerl habe ich die Explosionszeichnung mit größtmöglicher Auflösung ein wenig bearbeitet und denke, daß man jetzt alle Details erkennen kann:
