EnBW Rheinhafen-Dampfkraftwerk, Block 8, Karlsruhe

[Bauforum24 1.279]

Die Türme des Rheinhafen-Dampfkraftwerks der EnBW Kraftwerke AG im Karlsruher Rheinhafen sind mit einer mobilen Gleitschalung im Dauerbetrieb betoniert worden. Innerhalb eines Tages wuchsen die beiden Treppentürme jeweils um rund vier Meter in die Höhe und waren nach 45 Tagen fertig.

Der neue Block 8 RDK 8 entsteht östlich der bereits vorhandenen Kraftwerksblöcke der EnBW und
wird mit Steinkohle befeuert werden. Für den gesamten Bau der neuen Anlage lieferte die
Liefergemeinschaft peterbeton/TBG Lieferbeton Karlsruhe, eine Beteiligung der Heidelberger
Beton GmbH, rund 110.000 m³ Beton.

Schon von weitem sind die Treppenhaustürme des neuen Blocks 8 im Dampfkraftwerk in Karlsruhe zu sehen. Auf 36 Ebenen werden sie künftig Zugang zu dem neuen Dampfkessel gewähren, der mit hoher Energieeffizienz zur Energieversorgung in Baden-Württemberg beitragen soll. Der neue Block entsteht östlich der bereits vorhandenen Kraftwerksblöcke und wird mit Steinkohle befeuert werden. Beim Ausbau ihres Kraftwerkparks setzt die EnBW Kraftwerke AG auf eine neue Generation konventioneller Kraftwerke mit einem hohen Wirkungsgrad und modernsten Rauchgasreinigungsanlagen.

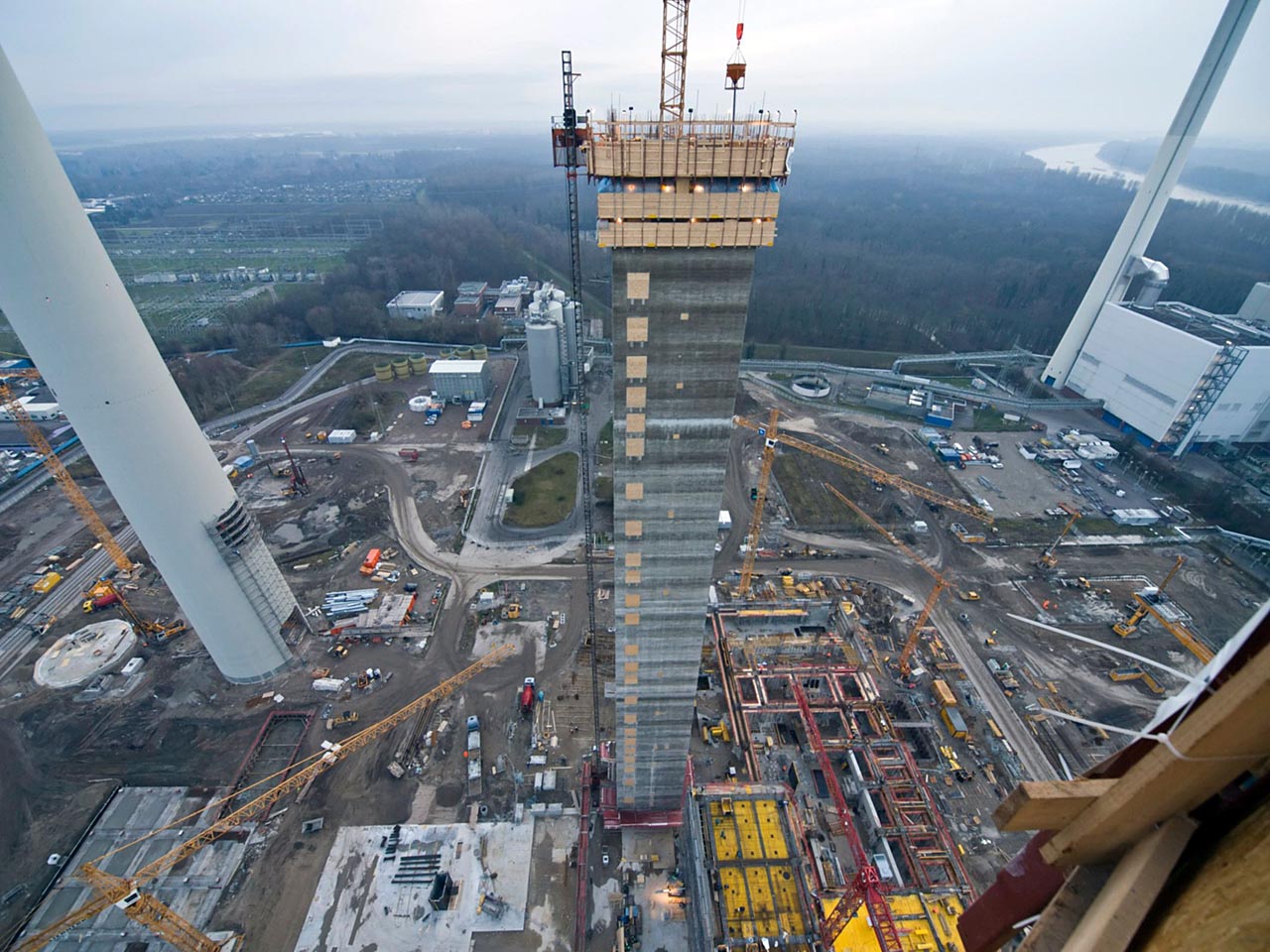

Die schnelle Betonage der zirka 12 mal 12 Meter breiten Treppentürme wurde durch eine überdimensionale Gleitschalung möglich, die sich mittels Gerüstring an den Türmen jeweils automatisch nach oben schob. Elf Eisenflechter und zehn Gleitbauer haben hier auf einer Arbeitsbühne, in immer größerer Entfernung vom Boden, 45 Tage lang auf engstem Raum zusammengearbeitet und in Zwölf-Stunden-Schichten rund um die Uhr betoniert. Zentimeter um Zentimeter sind die Türme in die Höhe gewachsen. Ziel der modernen Betonage war, ein komplettes Bauwerk aus einem Guss zu fertigen, das frei von Fugen oder Durchankerungen ist. Alle zehn Minuten schob sich die Gleitschalung samt Arbeitsbühne hydraulisch um zweieinhalb bis drei Zentimeter höher. Auf diese Weise wuchsen die Türme in 24 Stunden um 3,70 bis 4 Meter. Damit dies kerzengerade geschah, überprüften Laser an fünf Stellen beständig die Lage des Turms. Bei Bedarf wurde die Position der Gleitschalung automatisch ausgerichtet. Bereits beim Gleiten musste der spezielle Beton C 30/37 abbinden. Schon nach 24 Stunden hielt er Belastungen von 25 Kilonewton pro Quadratmeter aus, was einer Belastung von 2,5 Tonnen pro Quadratmeter entspricht. Diese Festigkeit war nötig, um die sich in die Höhe schiebende Gleitschalung tragen zu können. Auf einer Nachlaufbühne wurde der Beton nachgerieben und verschlossen.

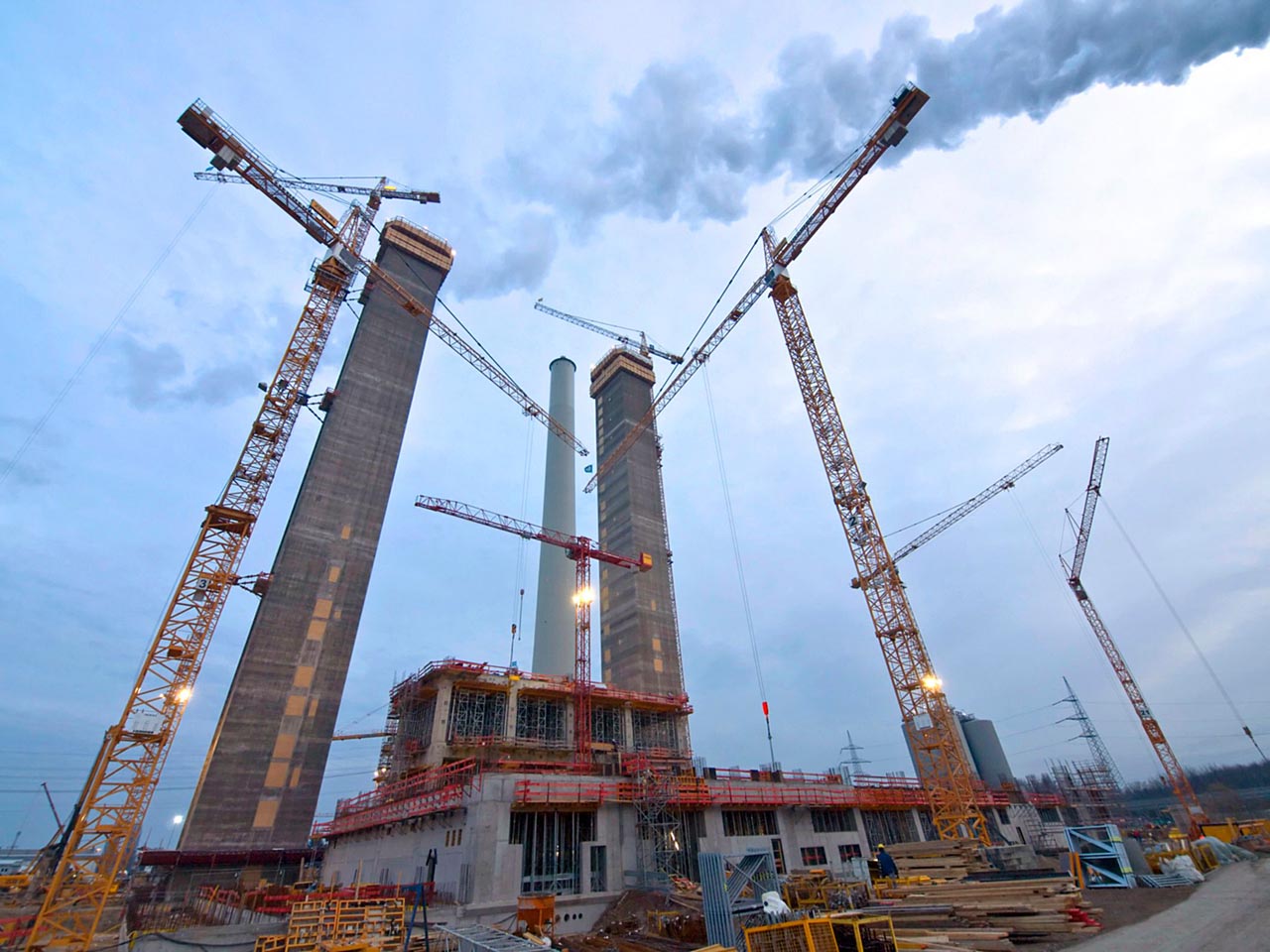

Rund 120 Meter hoch ragen die Treppenhaustürme des neuen Blocks 8 des Rheinhafen-
Dampfkraftwerks der EnBW Kraftwerke AG im Karlsruher Rheinhafen. Zum Einsatz kamen
hier 7.200 m³ Beton C 30/37.

Um Versorgungslücken zu vermeiden, lieferte die Liefergemeinschaft peterbeton / TBG Lieferbeton Karlsruhe, eine Beteiligung der Heidelberger Beton GmbH, rund um die Uhr. Die spezifische Betonrezeptur und die punktgenaue Lieferung waren Voraussetzung für den erfolgreichen Ablauf der Baustelle. Insgesamt waren die durchdachte Logistik und auch das eingespielte Team für ein gutes Gelingen unabdingbar. ?Ohne hochmotiviertes Personal können wir solche Dauerbetonagen über mehrere Wochen nicht bewerkstelligen", weiß Wolfgang Hirth, Vertriebsleiter und Prokurist von peterbeton: In der ersten Jahreshälfte 2009 war der anspruchvolle Bauabschnitt im Block 8 fertig. Ein Erfolg für alle Beteiligten, denn nicht nur Anlagenführer und Fahrmischer mussten für die Türme rund um die Uhr zur Verfügung stehen, auch die Anlagentechnik sowie die Belieferung mit dem Ausgangsstoff Zement, Zuschlägen und Zusatzmitteln hatten reibungslos funktioniert.

Objektsteckbrief

• Projekt: Block 8, Rheinhafen-Dampfkraftwerk, (RDK)
• Bauherr: EnBW Kraftwerke AG
• Bauausführende Firma: ARGE Rohbau ? Züblin / Bilfinger & Berger
• Betonlieferant: Liefergemeinschaft peterbeton / TBG Lieferbeton Karlsruhe, eine Beteiligung der Heidelberger Beton GmbH
• Für die Treppenhaustürme: 7.200 m³ Beton C 30/37, 370 kg, CEM II/AS 42,5 R
• Liefermenge insgesamt: 110.000 m³ Beton
• Fertigstellung: 2009

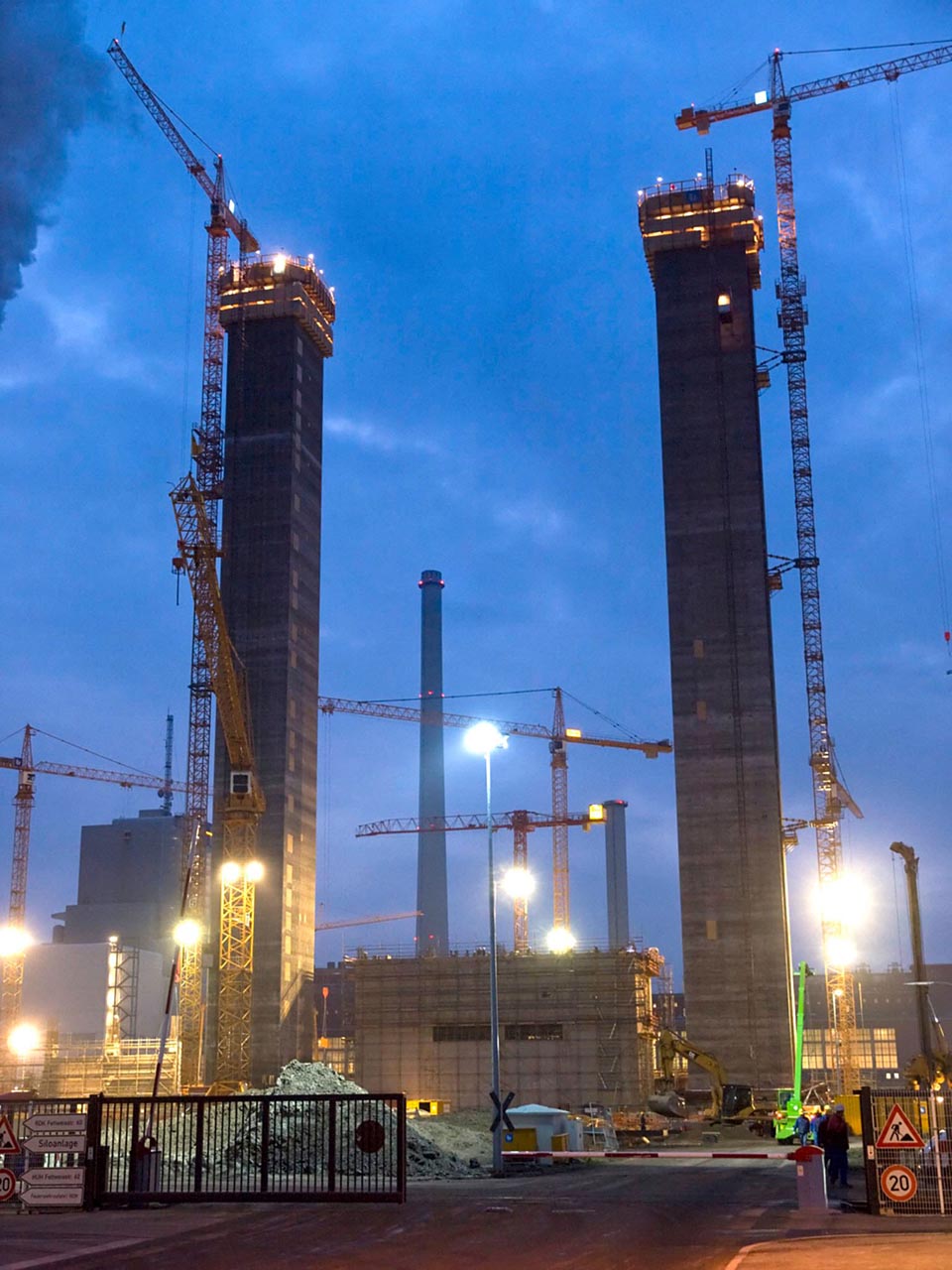

Nur 45 Tage dauerte der Bau der beiden Treppenhaustürme des
Dampfkraftwerks RDK 8. Dank Gleitschalung wuchsen die Türme
bis zu vier Meter in 24 Stunden.

Mehr Meldungen zu aktuellen Bauprojekten...

Herstellerlink: www.heidelbergcement.com

(Fotos: HeidelbergCement/Philipp Rothe)

[Hawe 1]

Just for info.

Für die Freunde der Großwippkrane gibt es an der Karlsruher Kraftwerksbaustelle auch schönes zu sehen.
Einen Wolff 900B und neuerdings einen WT 1905L etronic mit 36m-Ausleger auf einem fahrbaren Portal und im unteren Bereich mit einem Turm von 6m x 6m.

Bilder sind im Hansebube-Forum von einem anderen Nutzer eingestellt worden.

Hawe
