planierFIX Planierhobel

[Bauforum24 1.291]

planierFIX engineering aus Bordesholm hat vor genau 7 Jahren das erste Mal einen Planierhobel auf der Nordbau ausgestellt. Mit der damaligen Konstruktion war man auf die Parallelkinematik der Radlader angewiesen um eine problemlose Bedienung zu gewährleisten. Die stetige Weiterentwicklung und Verbesserung der Planierhobel ermöglicht heutzutage den Anbau an fast jedes Arbeitsgerät, vom Radlader über den Kompaktlader oder Telestapler bis zum Bagger, entscheidend ist nur noch die zulässige Nutzlast.

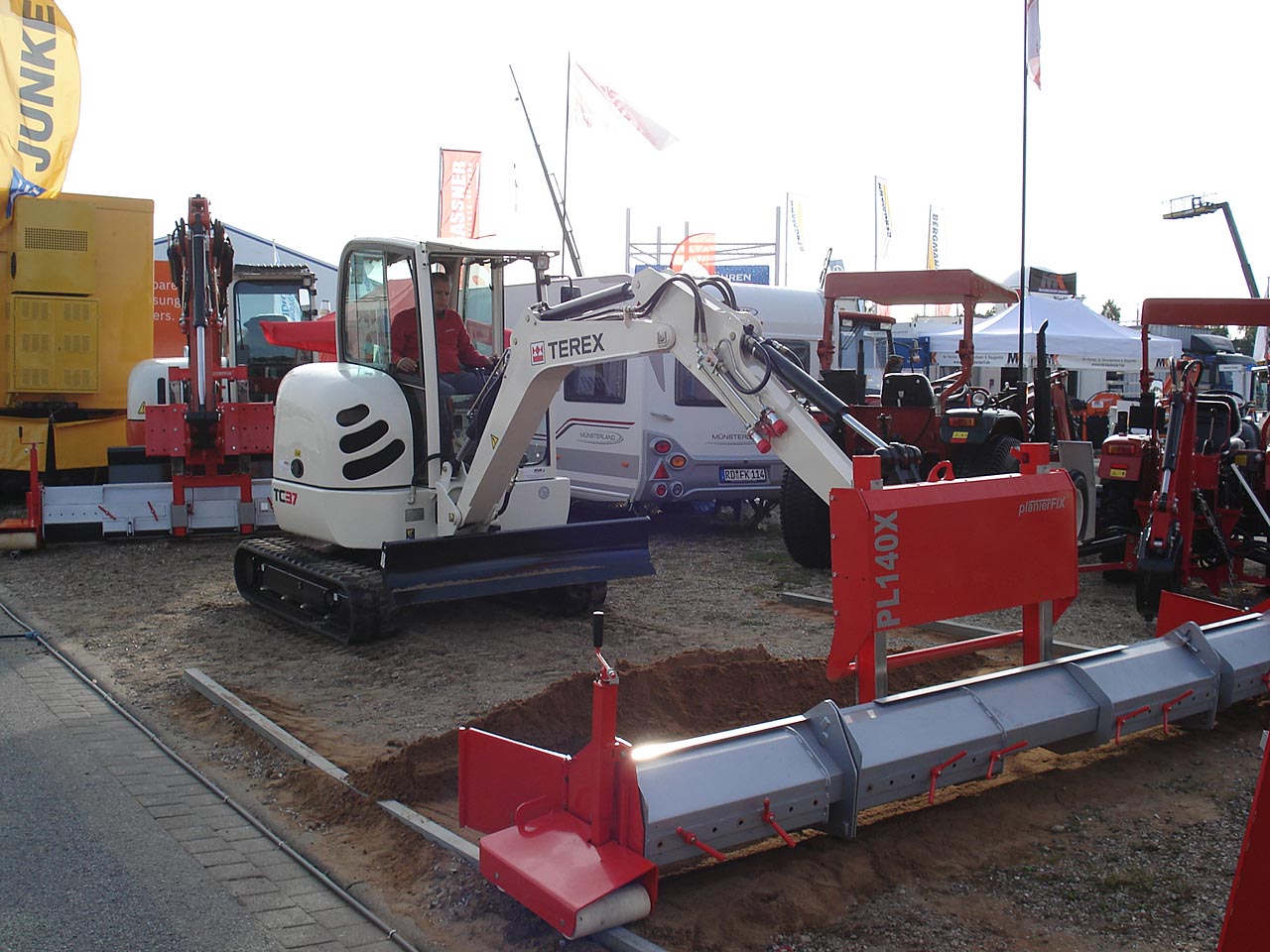

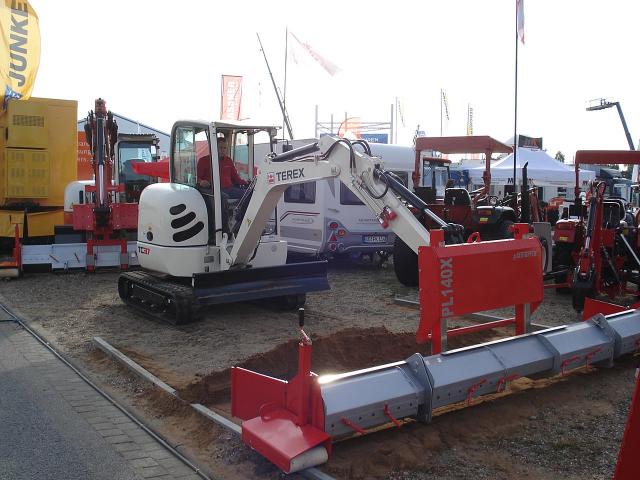

Der PL140X am Terex TC37 weckte Interesse bei den Besuchern der NordBau 2009.

Auf der Nordbau 2009 stand nun der Bagger voll im Fokus. Der im letzten Jahr vorgestellte PL140X,
aufgenommen an einem Terex TC37, hat seit der Vorstellung das Interesse der Kunden geweckt und Zuspruch bekommen. Aufgrund des geringeren Gewichtes und der maximalen Arbeitsbreite von 4,30 m war von vielen Fachbesuchern zu hören, dass sie auf ein solches Gerät schon lange gewartet hätten. Der neue PL140X kann auch an extrem kurzen Hubgerüsten von Kompaktladern, wie auf der Nordbau 2008 vorgestellt, oder auch an einem Bagger mit einem Einsatzgewicht von ca. 3,5 t aufgenommen werden. Der bekannte PL200X4, der ?große Bruder" des PL140X, der sich seit mehr als 7 Jahren bei vielen Kunden im Einsatz bewährt haben soll, wurde ebenfalls an einem Bagger, einem Terex TC75 mit Lehnhoff SW08 Schnellwechsler gezeigt.

Der entscheidende Vorteil der planierFIX Planierhobel sei, dass verdichtetes Feinplanum in einem Arbeitsgang rationell und effizient abgezogen werden kann. Überschüssiges Material wird in dem schaufelartigen Schild aufgenommen und kann bei Bedarf eingeschwenkt und abgefahren werden. Mit dem Bagger als Arbeitsgerät kann zur Seite geschwenkt werden, um das abgezogene Material einfach auf der nächsten Bahn abzulegen. Der manuelle Abtransport des Abziehmaterials entfällt bei diesem System und das Anbaugerät muss nicht einmal gewechselt werden.

Das variable Planierschild des PL140X in der Basisversion ermöglicht das Abziehen jeder Straßenbreite zwischen 1,50 m und 2,30 m. Das Planierschild des PL140X kann aber mit variablen Verbreiterungen auf bis zu 4,30 m ausgezogen werden. Der PL200X4 hat ein deutlich größeres Planierschild, dass von 2,0 m auf 3,0 m, ebenfalls in Schritten von 10 cm, verbreitert werden kann. Mit zusätzlichen Verbreiterungen kann das Planierschild auf 4,0 m verbreitert werden.

Beide Planierhobel sollen beim Erstellen von Feinplanum in punkto Wirtschaftlichkeit und Effizienz neue Maßstäbe setzen. Mit den planierFIX Planierhobel und einem geeigneten Arbeitsgerät soll bei der Erstellung von Planien ohne körperlichen Einsatz mit nur einer Arbeitskraft eine Leistungssteigerung von mehr als 100% erreicht werden können.

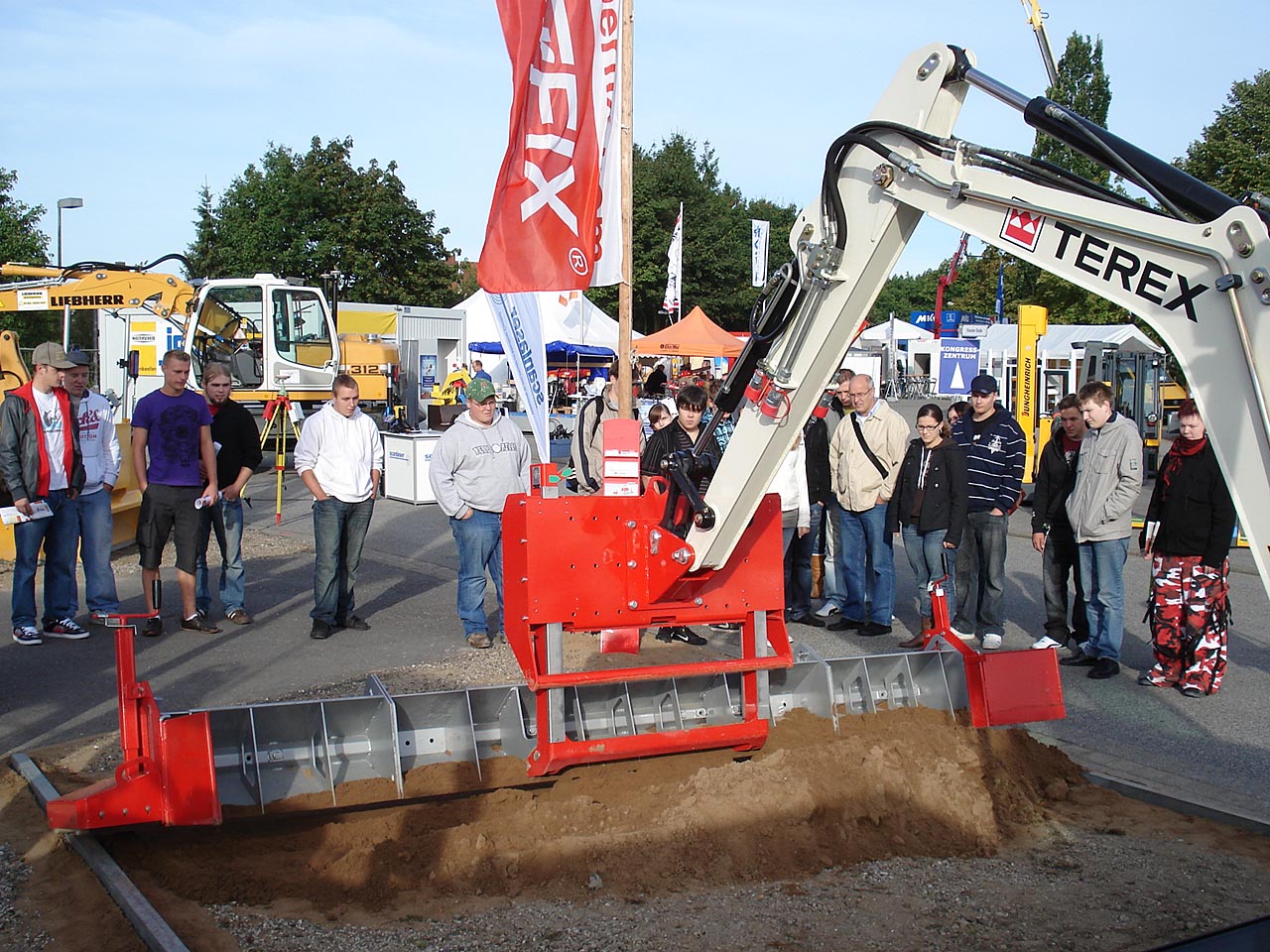

Der PL140X mit dem variablen Planierschild am TC37; eingestellt auf die fast volle Arbeitsbreite
von 4,30 m; im Hintergrund der PL200X4 am Terex TC75.

Der PL140X sowie auch der PL200X4 lassen sich aufgrund der variablen Arbeitsbreite auf vielen Baustellen einsetzen und machen sich besonders schnell beim Abziehen von Auffahrten, Wegen und Hofplätzen durch den geringen manuellen Arbeitsaufwand bezahlt. Der ideale Einsatz des kleinen Planierhobels reicht von schmalen Rad- und Gehwegen bis zu breiten, dem Gelände angepassten, Auffahrten. Der etwas größere PL200X4 ist ein Gerät zum Abziehen von Wohnstrassen und großen Parkplätzen.

Die schienengeführten planierFIX Planierhobel werden, wie jedes andere Anbaugerät, über eine entsprechende Adapterplatte einfach mit dem Schnellwechsler des Arbeitsgerätes aufgenommen. Die Laufwagen an den Enden des Planierschildes werden zum Planieren auf die Laufschienen oder den Bordstein aufgesetzt. Sie sind mit Abstreifern versehen, damit das Planum nicht durch Material auf dem Bordstein oder den Laufschienen verfälscht wird. Robuste Kunststoff-Laufrollen verhindern Beschädigungen am Bordstein wie etwa Kratzer, Streifen oder Rostflecken.

Mit der Höhenverstellung, die eine Absenkung von bis zu 20 cm beim PL140X bzw. 30 cm beim PL200X4 erlaubt, kann das gewünschte Niveau der Abziehkante gegenüber den Laufrollen eingestellt und abgelesen werden. Nach dem Einrichten des Planierhobels erfolgt das Abziehen mit dem Arbeitsgerät im Rückwärtsgang.

Der schon grob planierte und abgerüttelte Untergrund des späteren Feinplanums kann aufgrund des höheren Gewichtes und des geringeren Kippmomentes, durch die Einleitung der Kräfte direkt über der Schnittkante, mit dem Planierhobel abgezogen werden, ohne dass das Planierschild abhebt und ohne, dass die Laufwagen zusätzlich beschwert werden müssen.

Die Wippbewegungen um die Querachse des Arbeitsgerätes auf dem Rohplanum werden über die patentierte Kinematik so ausgeglichen, dass der Planierhobel immer auf den Laufschienen liegen bleibt. Seitlich erlaube die spezielle Kinematik jedoch ein präzises Manövrieren des Planierhobels.

Das Ergebnis soll eine gleichmäßig verdichtete Fläche sein, die ein späteres stellenweises Absacken des Pflasters ausschließe.

Die bekannte Höhen- und Neigungsanzeige, die dem Lader- bzw. Baggerfahrer hilft, die Trägereinheit auf die ideale Höhe und die richtige Neigung einzuregeln, fand wieder Anklang bei den Besuchern der NordBau 2009. Die Anzeige soll sicherstellen, dass die Bewegungen des Arbeitsgerätes von der Pendeleinheit ausgeglichen werden können, ohne das Planum zu beeinflussen. Sollte sich die Trägereinheit zu weit zum unteren Anschlag bewegt haben, wird dies dem Fahrer durch die Anzeige signalisiert. Er muss dann die Trägereinheit über das Hubgerüst oder den Baggerarm entsprechend der Höhenanzeige anheben, um eine Beschädigung des Planierschildes zu vermeiden. Die Neigung der Pendeleinheit, die aus der Sicht des Fahrers nur schwer einzuschätzen ist, wird dem Fahrer über den Neigungsanzeiger angezeigt.

Das Auf- und Abladen sowie das Sichern während des Transportes wird durch die angebrachten Lastösen erleichtert. Die Stütze an der Trägereinheit ermöglicht das sichere Abstellen oder Aufnehmen des Planierhobels ohne dass der Fahrer aussteigen muss. Zum Abstellen wird die Trägereinheit abgesenkt bis der Stützbügel auf dem Boden aufsteht.
