Neubau A46

[Sauerland46 270]

Also echt super Bilder uns Info`s ....
Weiß zufällig jemand von euch wer dort den Gerüstbau macht ?

Gruß aus Plettenberg

Die Gerüste - einige - sind flammneu, auf deren Aufklebern steht Layher drauf und werden - vermutlich von den Böglanern selber - sukzessive auf- und abgebaut, je nach dem wie und wo und wie lange diese gebraucht werden.
Gruß nach Plettenberg -

Aufgenommen am 17.05.2012 - Feldfabrik auf dem Suhrenberg:

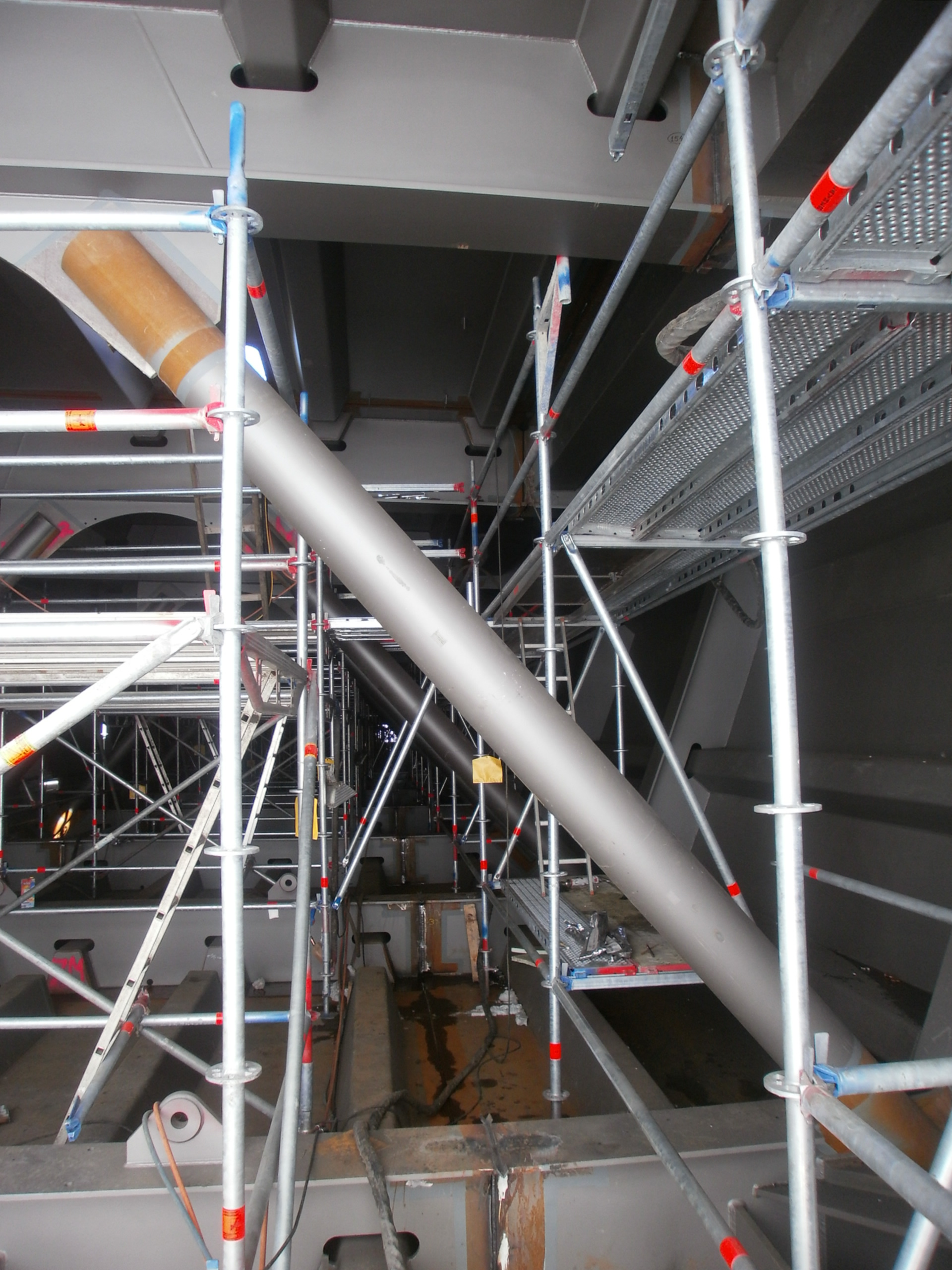

so sieht es heute im Hohlkasten des ersten Teils des Überbaus aus - es sind noch viele Einzelteile einzubauen und zu verschweißen. Den Baufortschritt erkennt man/frau erst im Vergleich zu meinem Foto (Link 386) vom 29.04.2012. - Gruß bearbeitet 17. Mai 2012 von Sauerland46

[Sauerland46 270]

Anhand der vielen Bilder sieht man/frau die wöchentlichen Fortschritte, dazu hier einmal einige Hinweise zur Pfeilerproduktion:

Teil 1
Die Pfeiler bestehen aus 2 sogen. Pfeilerschäften, die beiden Höchsten Nr. 3 + 4 und haben einen Durchmesser von je 5 m. Die Herstellung erfolgt in Arbeits- / Betonierabschnitten ? in Fachkreisen ?Schuß? genannt - von durchschnittlich rd. 5 m in der Höhe, jeweils ~ im Wochenrhythmus. Die beiden Pfeilerschäfte sind (gewollt) um 2° nach Innen - also gegeneinander - geneigt.

Doppelpfeiler Nr. 4, am Fuße des Suhrenbergs - östlich der L 776 - wird mit 109,50 m der Höchst werden, also erst in 22 Betonierabschnitten (unterschiedlich zwischen je 4,60 m und 5,37 m Höhe) dann "ausgewachsen? sein. In der Höhe von ~ 40 m, 63 m, 84,50 m und 105,50 über dem Fundament erhalten die beiden Pfeilerschäfte einen Querriegeln von Ø 3 m, der die beiden Pfeiler ?zusammenhält?. Diese zuletzt genannten Höhenmaße gelten nur für das 4. Pfeilerpaar.

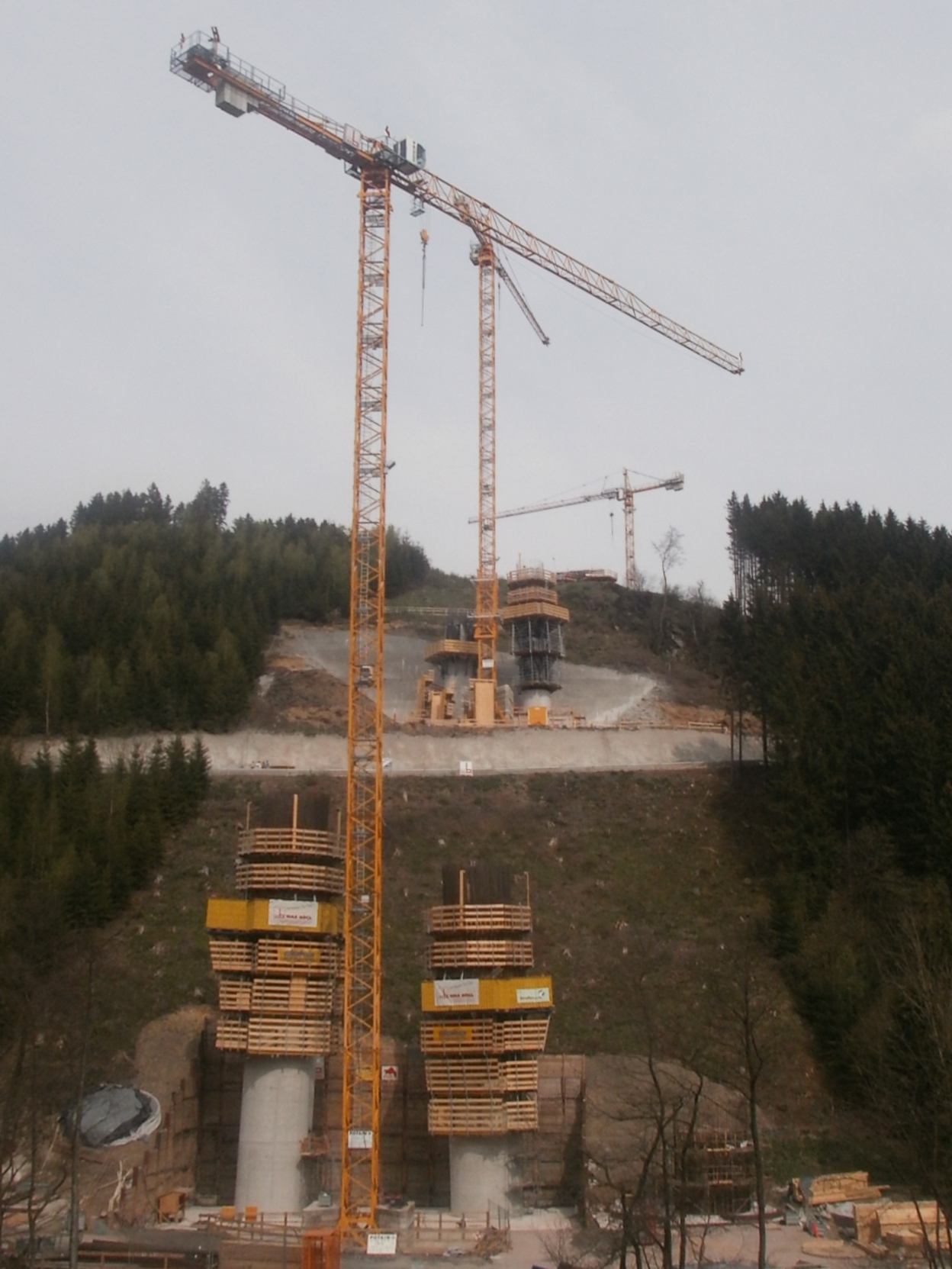

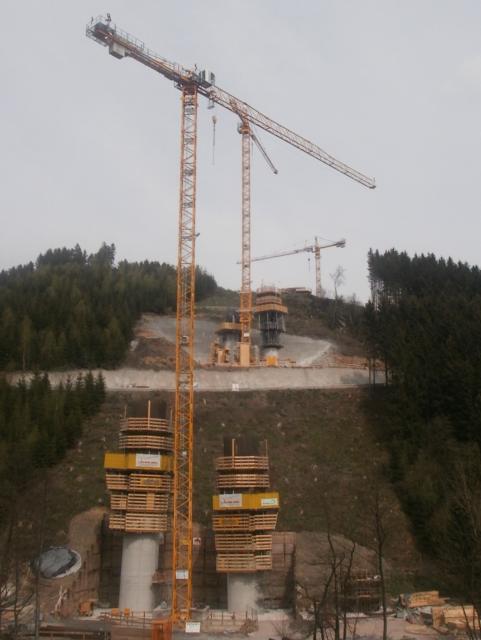

Aufgenommen am 29.04.2012: BW 189 - Talbrücke Nuttlar Doppelpfeiler Nr. 4 unten am Fuße des Suhrenberg: (das untere Bild gehör hier hin - verrutscht - lässt sich leider nicht mehr korrigieren)
491956]

Pfeiler-Ø je 5 m, Höhe bisher ~ 20 m (oberstes Brett der Kletterschalung am rechten Pfeilerschaft).
Viele Grüße

bearbeitet 17. Mai 2012 von Sauerland46

[Sauerland46 270]

Pfeilerproduktion Teil 2

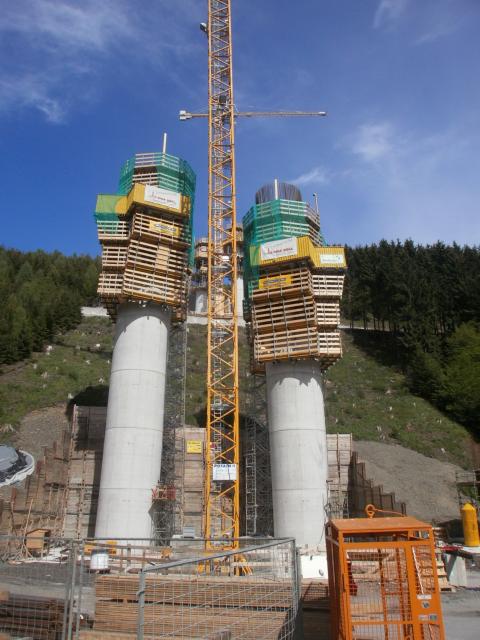

Aufgenommen am 17.05.2012:

Anhand der Anzahl der Arbeitsfugen an den Pfeilerschäften - alle ~ 5 m - kann man/frau die Höhenentwicklung selber schnell und einfach ausrechnen. Der linke Pfeilerschaft dürfte danach bei rd. 30 m Höhe liegen. Gruß -

[Sauerland46 270]

Pfeilerproduktion Teil 3:

Die Höhenentwicklung bei den anderen Pfeilerpaaren ist entsprechend der topografischen Lage und im oberen Abschluss dem Längsgefälle der Fahrbahn angepasst, unter Berücksichtigung der Architektur, Ästhetik und Harmonie, Stabilität und Statik. Pfeilerpaar Nr. 2 + 5 haben deshalb aufgrund der geringeren Höhe einen Ø von je 4 m, Pfeilerpaar Nr. 1 + 6 einen Ø von nur noch je 3 m.

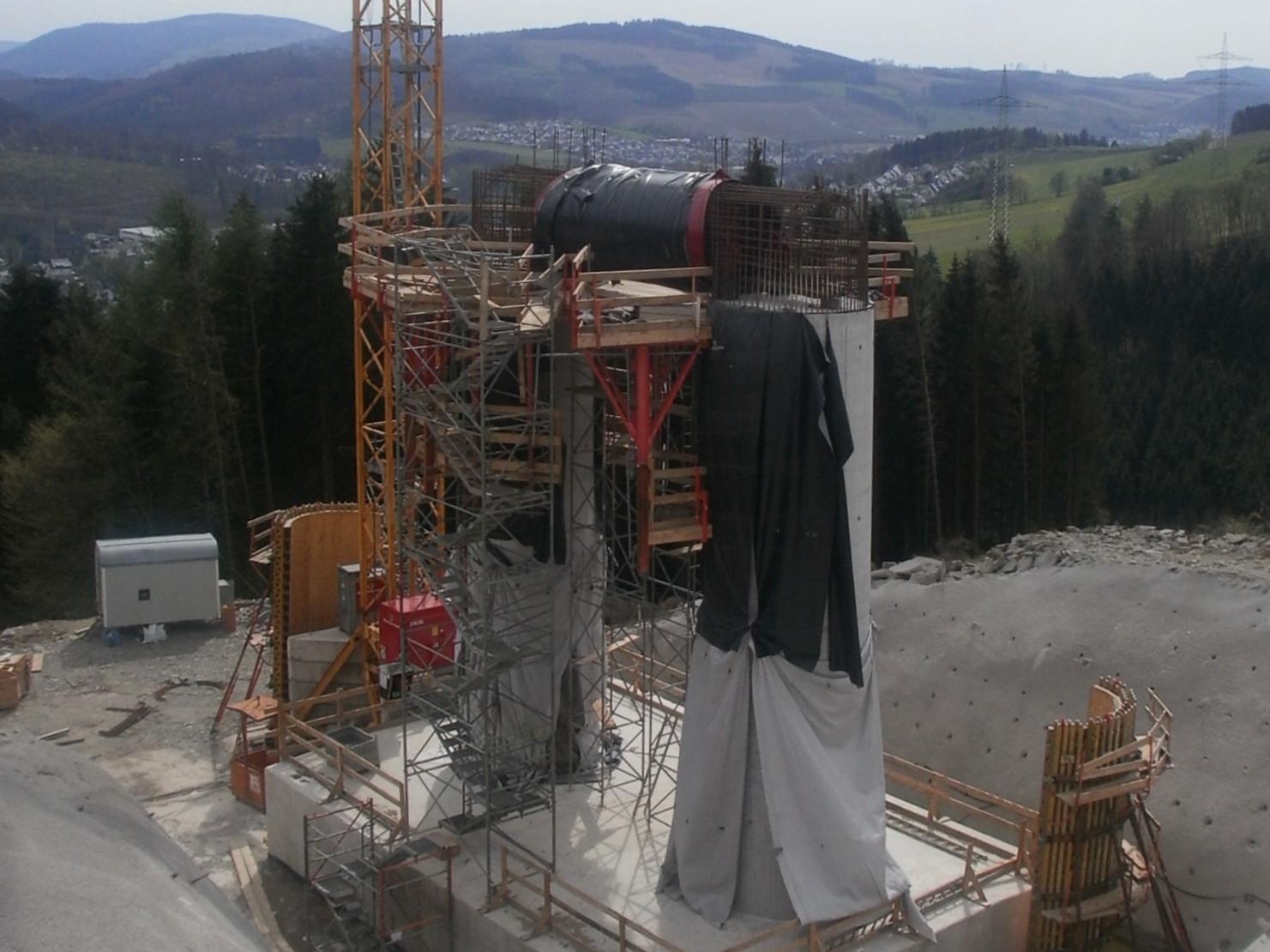

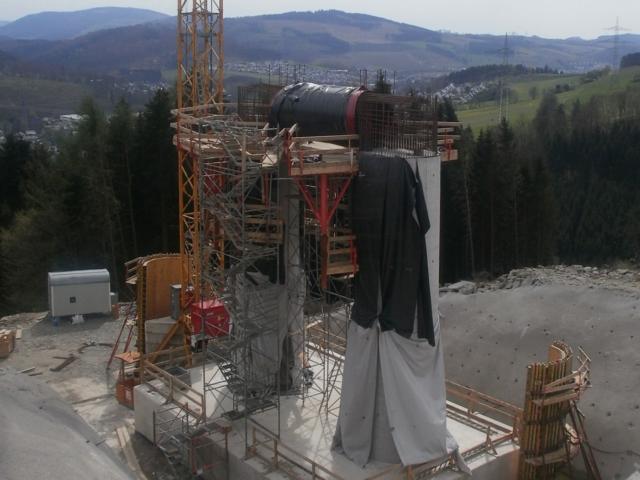

Aufgenommen am 29.04.2012: BW 189 - Talbrücke Nuttlar Doppelpfeiler Nr. 6 oben auf dem Suhrenberg:

Dieses Pfeilerpaar, Ø je 3 m, benötigt nur einen, den obersten Querriegel ? das rote Stahlrohr ist bereits zu erkennen. Der obere Pfeilerabschluss steht kurz vor der Fertigstellung, muss nur noch ~ 5 m in die Höhe wachsen.

Anmerkung zur Doppelpfeilerproduktion Teil 1 - 3: Alle Bauteile werden in den Abmessungen in der Wirklichkeit ?bis auf 3 Stellen hinterm Komma genau? hergestellt, doch diese genauen Maßangabe erspare ich mir aber an dieser Stelle (und auch später ? ?will hier schließlich keine Erbsen zählen?) aus Gründen des einfacheren Sprachgebrauches und der besseren Übersichtlichkeit. Zudem ist sicherlich mit der einen oder anderen Maßabweichung im Rahmen der zulässigen Toleranzen zu rechnen ? denn auch bei den Böglaner Bauhandwerkern gilt: "nobody is perfect".
Viele Grüße -

[Sauerland46 270]

Aufgenommen am 17.05.2012 - BW 189 - Talbrücke Nuttlar - Doppelpfeiler Nr. 3 - unten am Fuße des Sengenberg - westlich der L 776:

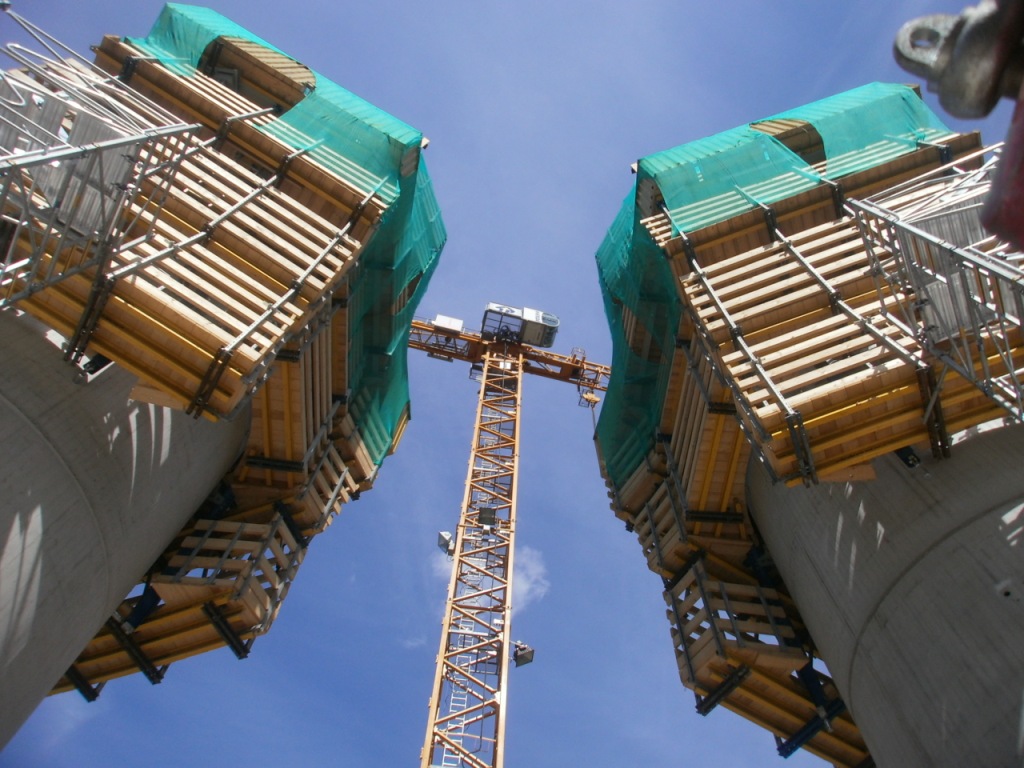

Arbeitsplatz in luftige Höhe. Viele Grüße -
