Liebherr HS 855 als Servicegerät

[Gast Tom]

5/10

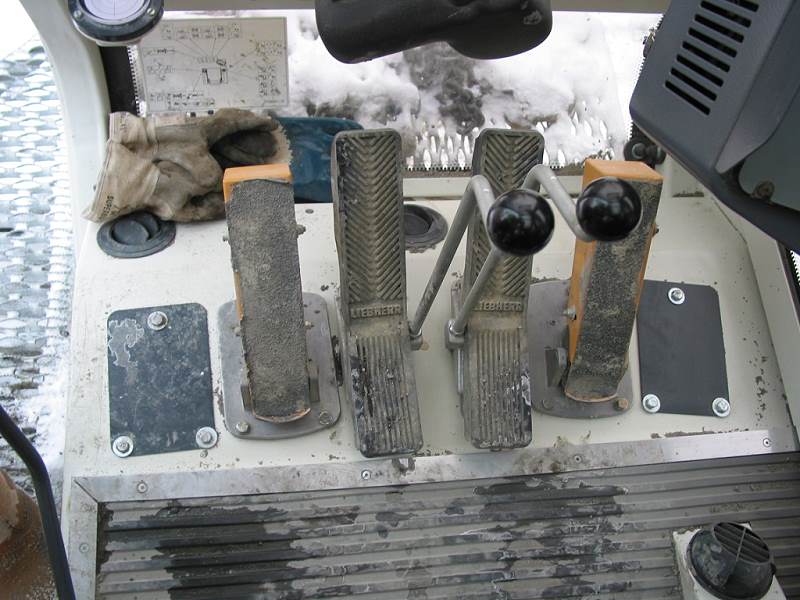

in der Mitte die Pedale für das Kettenfahwerk Li+Re,daneben jeweils ein Bremspedal für die Winde 1+2 im Freifallbetrieb (Bohrgreifer,Schlitzwandgreifer) und unter dem linken Blinddeckel ist der Platz frei für das Pedal einer Beruhigungswinde im Abbruchbetrieb Abbruchkugel oder Kastengreifer.
Ganz rechts besteht die Möglichkeit ein Fussgaspedal anzuordnen ansonsten wird die Motordrehzahl über einen Mikrowippschalter am Doppelkreuzhebel angesteuert.

bearbeitet 2. April 2012 von Tom-ST

[Gast Tom]

6/10

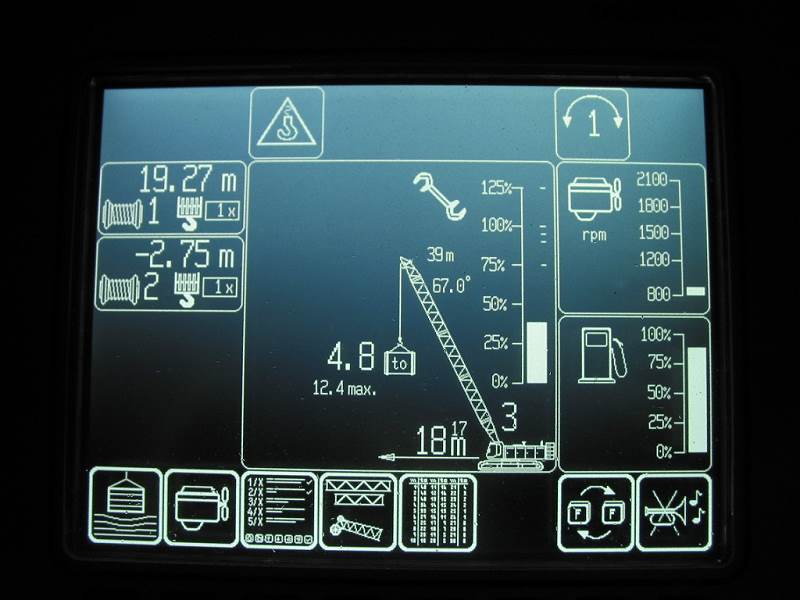

Der Arbeitsbildschirm obere Reihe von Li n Re: Freifall Aktiviert, Schwenkwerk Geschwindigkeit
Darunter Winde 1+2 Abgerolltes Seillänge in m kann jederzeit auf null tariert werden.
In der Mitte der Grosse Kasten Last in t am Haken, Auslastung in Prozentangabe
und Angabe der Entfernung in m von Mitte Drekranz bis zum Haken.
Links oben und unten Motordrehzahl sowie Tankanzeige
Ganz unten die Funktionstasten F1-F8
Von Li n Re.
Arbeitsbildschirm,anzeige von Temperaturen(Motor, Kühlwasser und und und Pumpendrücke), Tabelle zum Vorwählen der Eingebauten Gittermasstücke,Rüstzustandtabelle, Traglasttabelle,Winden1+2 zum Nullstellen, und der Warnsummer zum Quittieren

[Gast Tom]

7/10

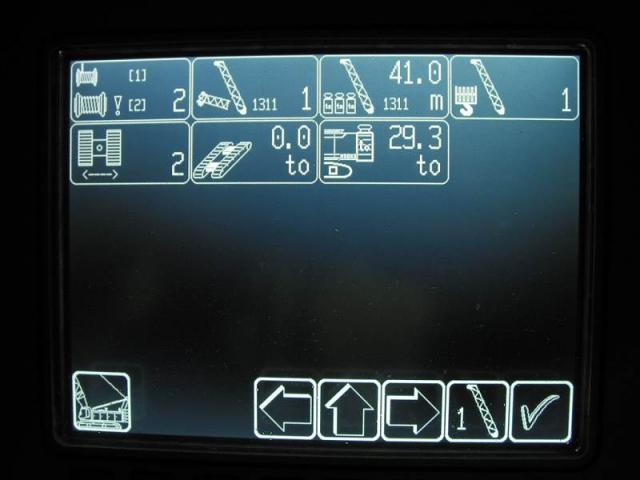

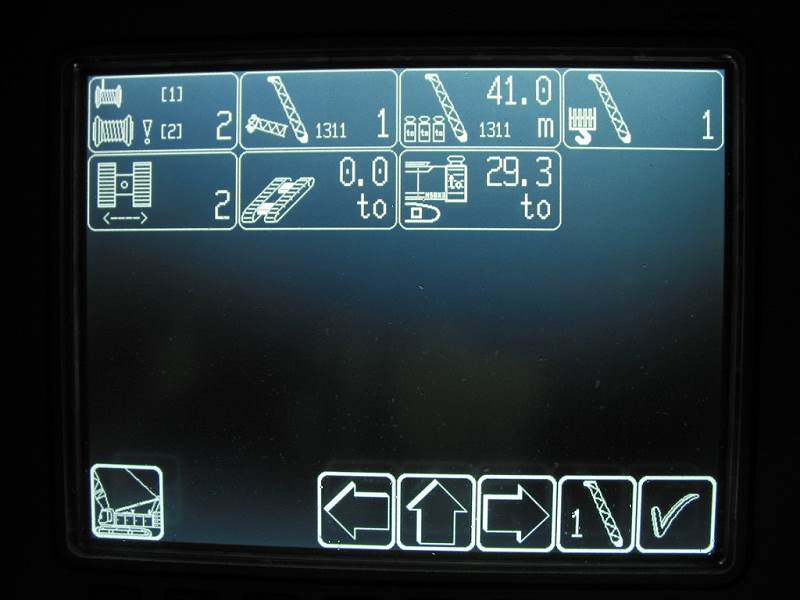

Der Rüstbildschirm vom Seilbagger!!
da wäre von Li n Re: Wählen ein oder 2 Windenbetrieb,Auswahl zwischen leichten oder Schweren Auslegerkopf,Aktuelle Auslegerlänge,Anzahl des Eingescherten Seiles,Fahrwerk auf breite Spur ausgefahren ohne dem geht nischts ,Unterwagenballast beim HS 855 und LR 1100 wählbar, Aktuelles Kontergewicht welches bis 32,3 t ballasrtierbar ist.

[Gast Tom]

8/10
So nach ner kleinen Pause geht's weiter

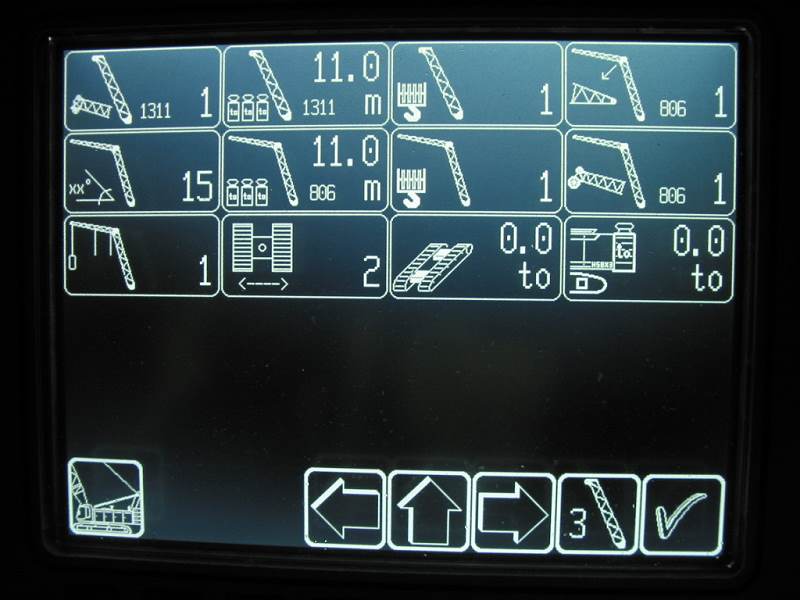

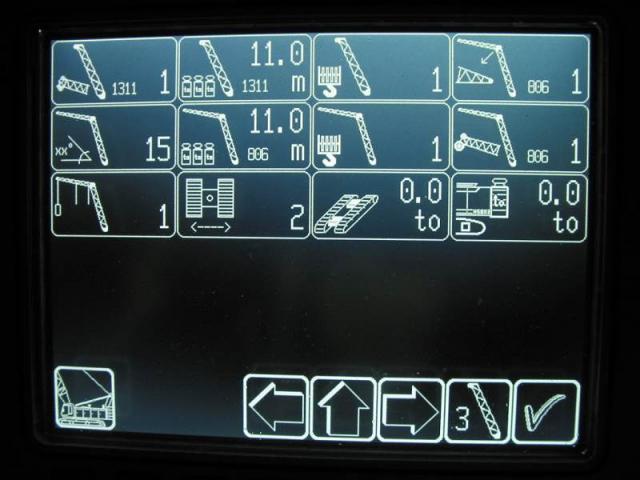

Der Rüstbildschirm für die LR 1100:
Leichter oder Schwerer Auslegekopf, Auslegerlänge,Seileinscherung, Art des Wippenfüssstück,max.Gradzahl wählbar,länge der Wippspitze,Seileinscherung an der Wippe vom Lastseil,Art des Auslegerkopstücks der Wippspitze,Art des Hakenbertiebes,Wippspitze,feste Spitze oder am Hauptausleger,verbreiterte Fahrwerk,Unterwagenballast 15t und der Heckballast wählbar wie im Seilbaggerbertieb bis 29,3t

[Gast Tom]
