kroll kranes: k10000 and kl500

[S 46 0]

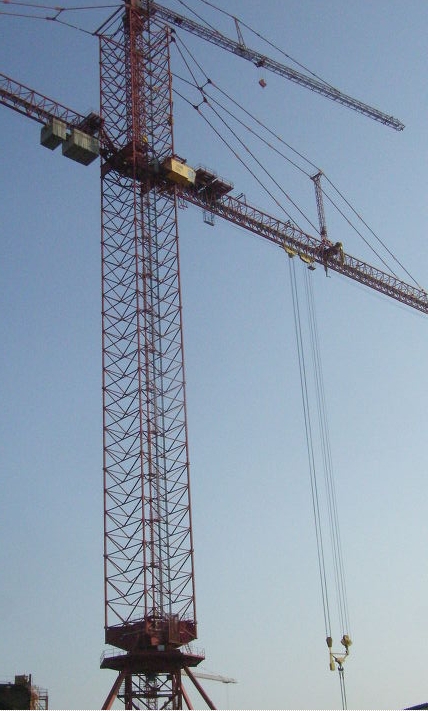

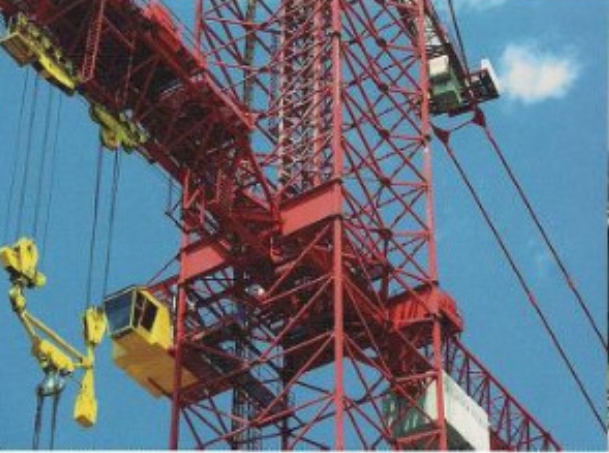

Noch`n Großer: der Potain MD 2200...
Obwohl der eigentlich so aussieht wie der MD 3200, gibt es doch Unterschiede, vor
allem der Gegenausleger sieht doch anders aus, und ist auch anders dimensioniert.
Dargestellt habe ich einmal die maximale Standardversion, bei der er noch verfahrbar ist,
was, zumindest hier, eine HuH von so ca. 101m ergibt.
Zum anderen, rechts davon, die Version für djlivus, 125m und 88m Ausleger, mit Festankerung.
Leider ergibt sich die 125m HuH nicht so einfach, entweder bin ich deutlich drüber, oder drunter,
wenn man mit Standardbauteilen arbeitet. Ich habe daher ein bisschen "geschummelt":
Der Fundamentanker ist jetzt halt höher, und der Haken oben ein wenig vom "Ballast" befreit,
was dann eine HuH von 123m ergibt. Vielleicht stand das Original ja auch auf einem festen Kreuzrahmen,
aber hierzu fehlen mir die Info`s.
Wenn der Ausleger 88m lang sein soll, braucht es auch hier ein Sonderbauteil, da die Standardlänge der Teile 10m ist. Jedenfalls hoffe ich, mit der Zeichnung dem Original nahe gekommen zu sein, denn gesehen habe ich den Kerl in natura oder per Foto nämlich ( noch ) nicht.

Vielleicht noch ganz interessant: Neben der "Human Figure" schwebt die süsse Hakenflasche des MD 2200 !
Da wird einem ganz anders dabei...

Potain_MD2200_01.pdf

Potain_MD2200_01.pdf

[djlivus 0]

@S46: Very impressive ! Thak you very much.

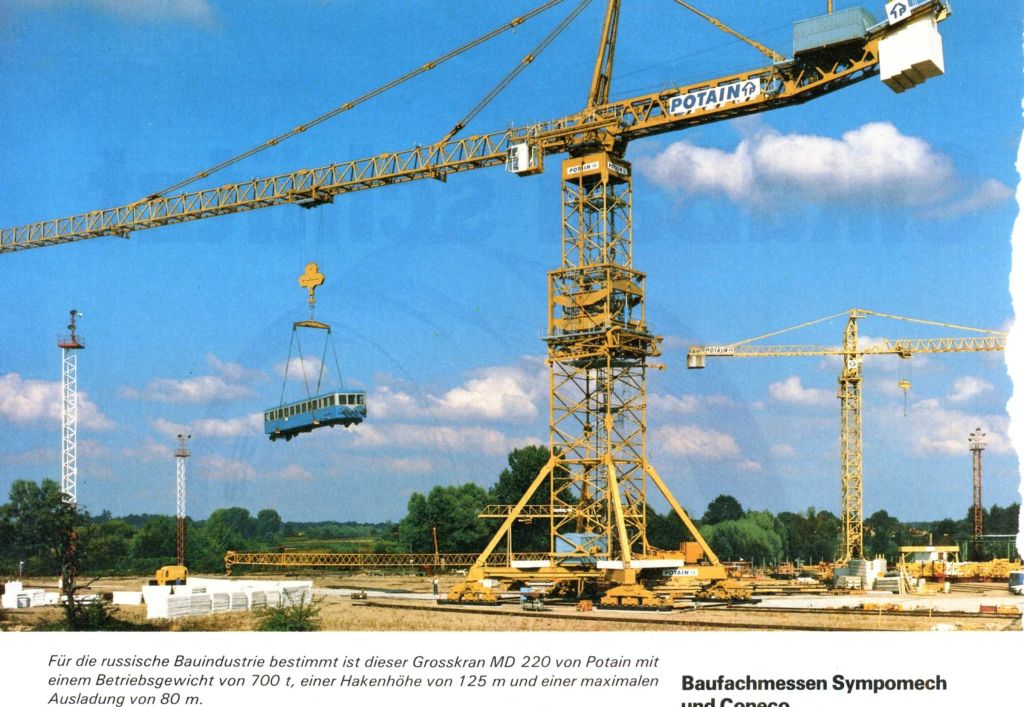

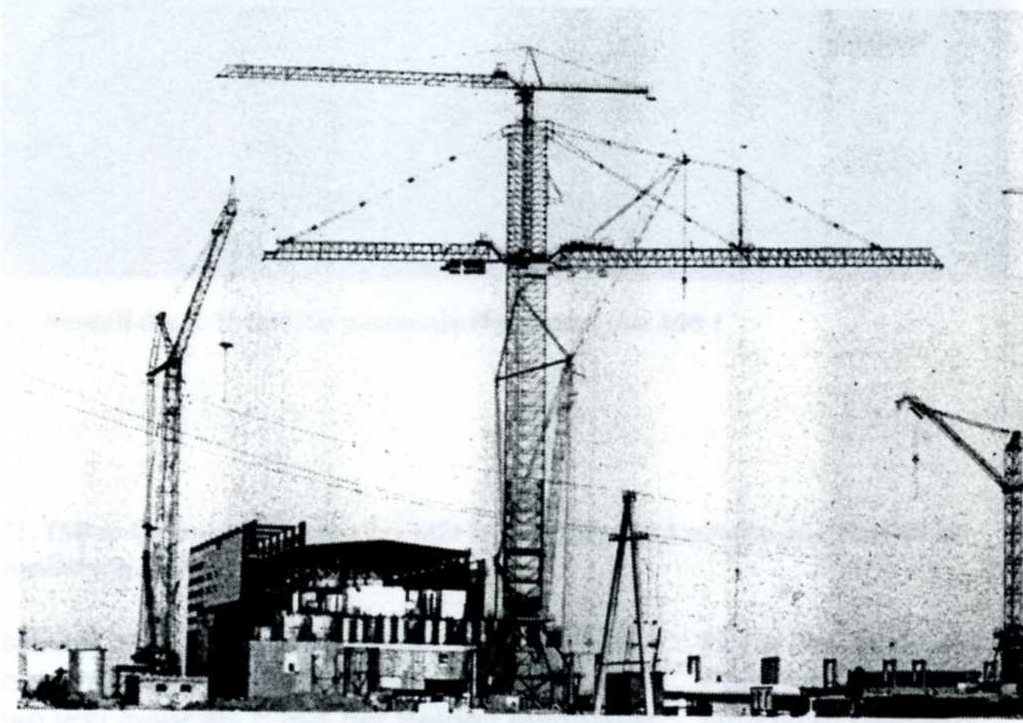

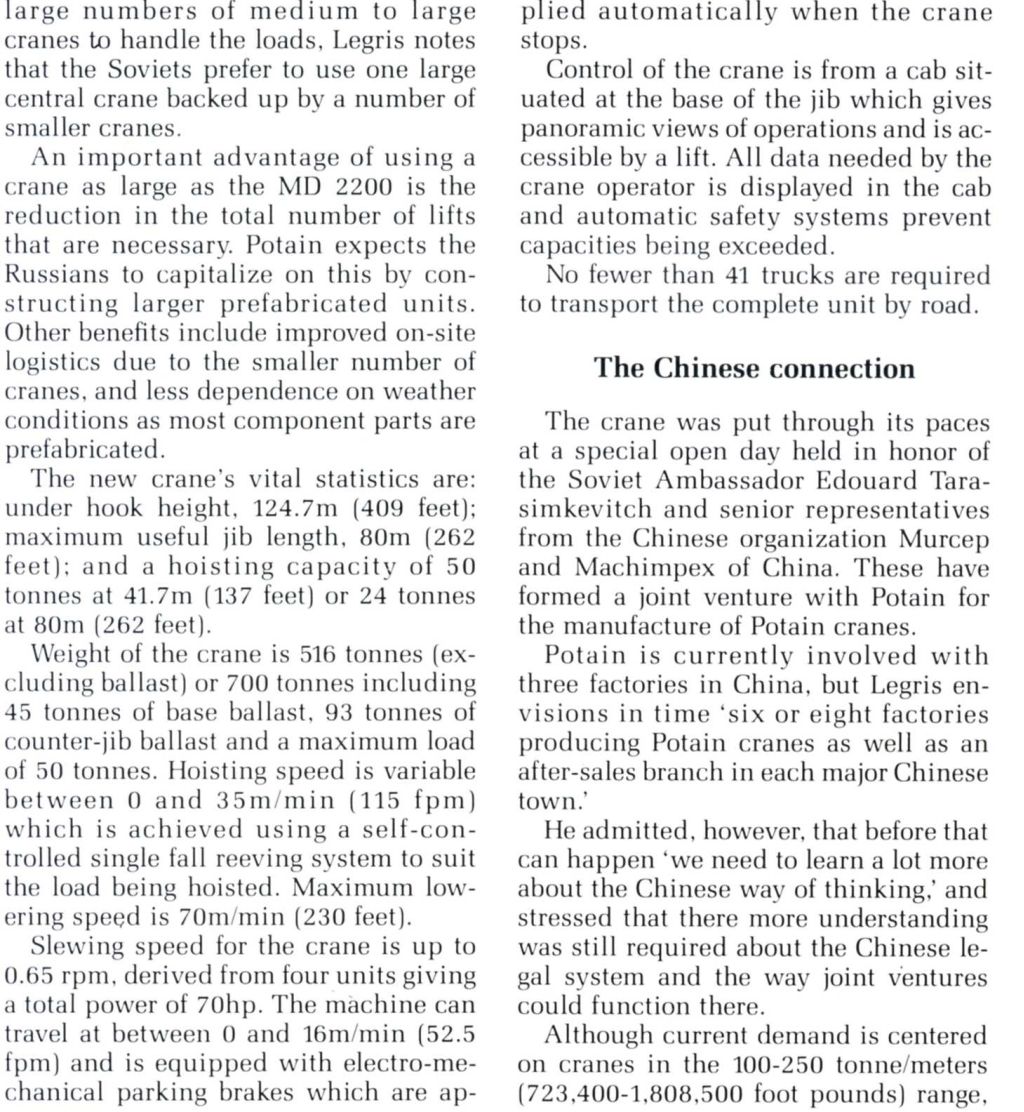

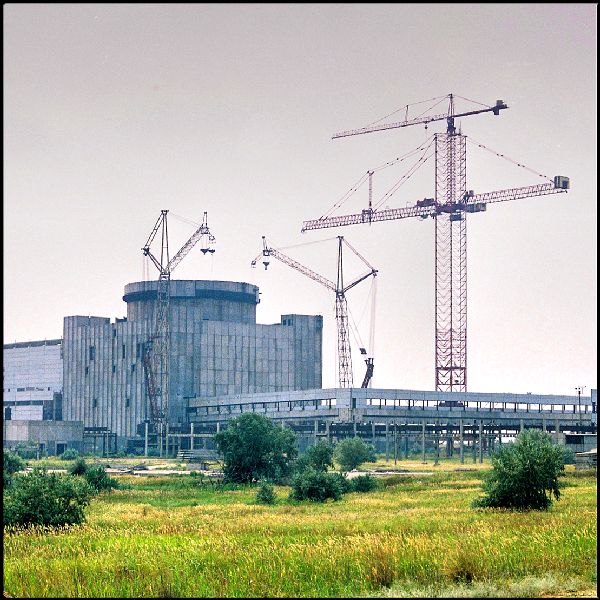

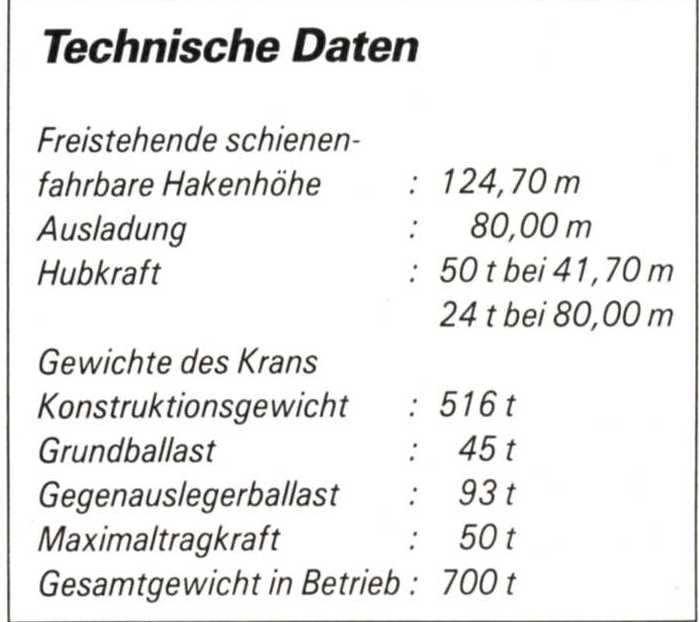

But an important correction, the 125m actual Potain was mobile, on rails, not static like the one in your drawing. Also the new vision cab doesn't suit for a crane from 1988.

Much greetings,

djlivus

bearbeitet 9. Mai 2011 von djlivus

[djlivus 0]

@S46: Very impressive ! Thak you very much.
But, the 125m actual Potain was mobile, on rails, not static like the one in your drawing. Also the new vision cab doesn,t suit for a crane from 1988.

Much greetings,

djlivus

[djlivus 0]

Zoomlion D-1100 from China.
Kroll K10000
