Rad und Fahrwegbrücke Zwingenberg

[stephan.cat 28]

Hallo,

wir kommen dem eigentlichen Hub Termin so langsam näher
Bilder von heute, einmal in Zwingenberg und einmal vom Parplatz wo MCE die Brücke aus Einzelteile zusammensetzt.

Gruß
Stephan

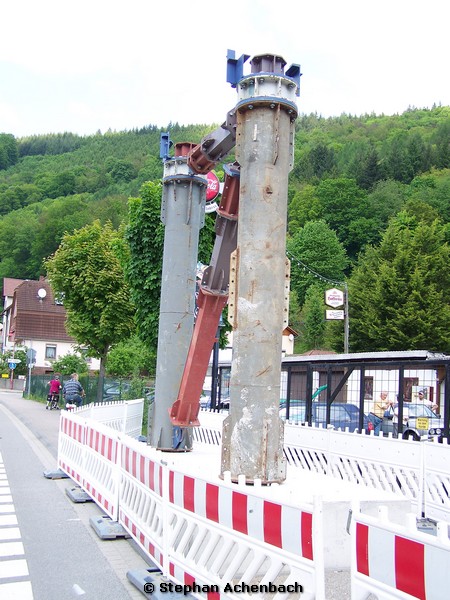

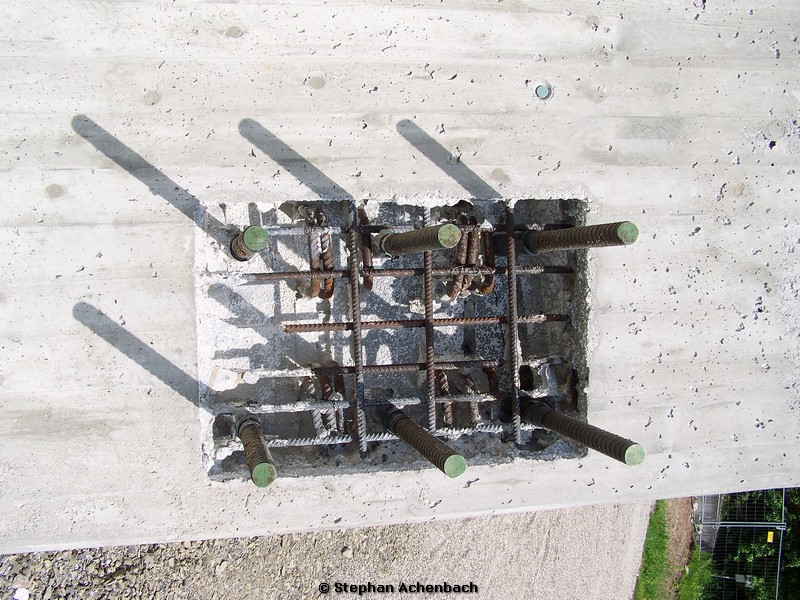

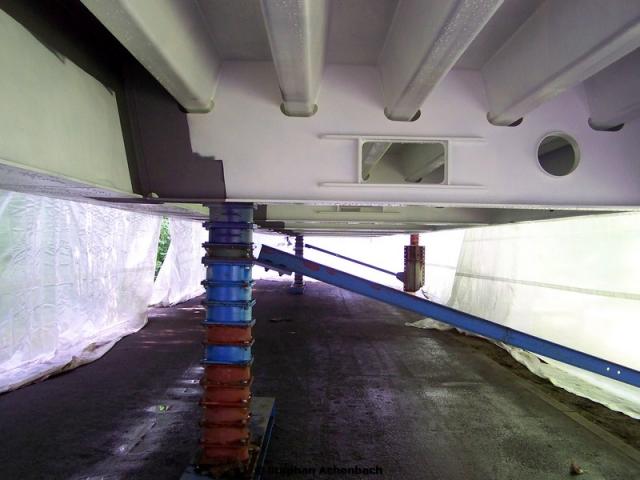

provisorischer Stützpfeiler in Zwingenberg zur Auflage der Fahrbahn und zur späteren Ausrichtung beim zusammenschweißen.

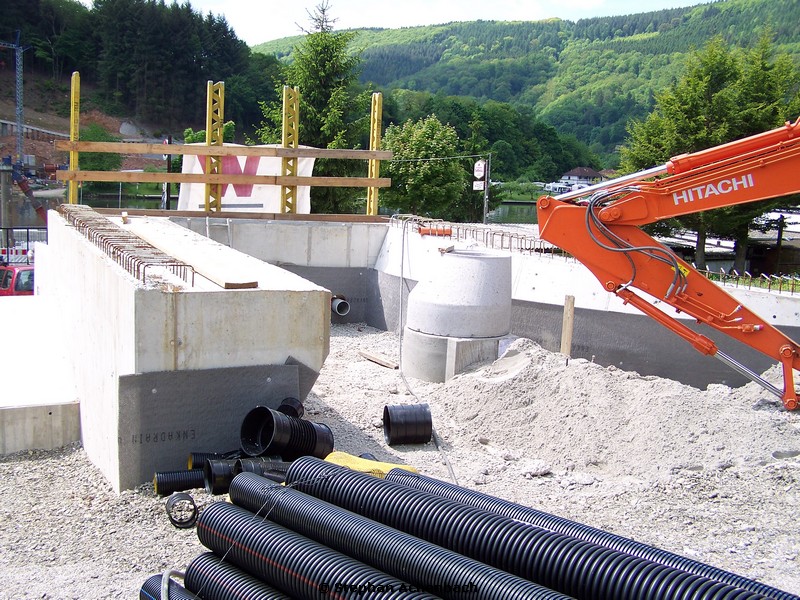

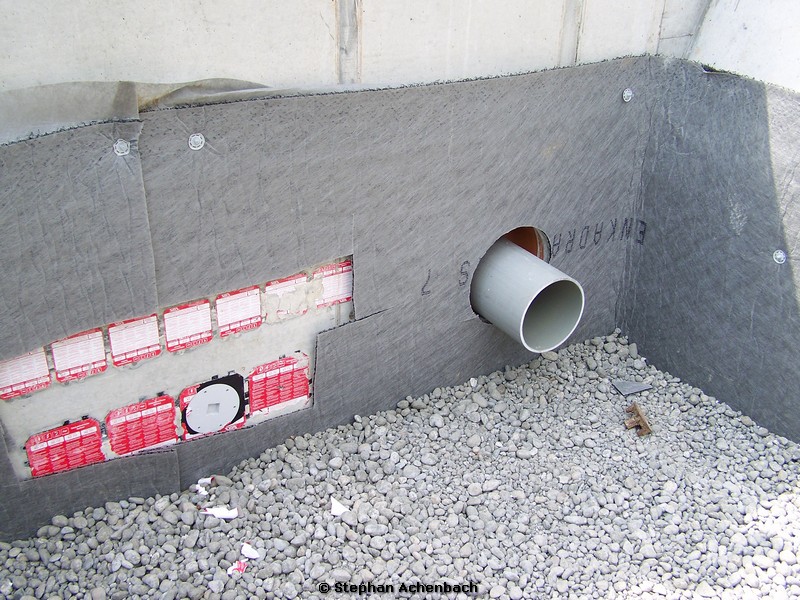

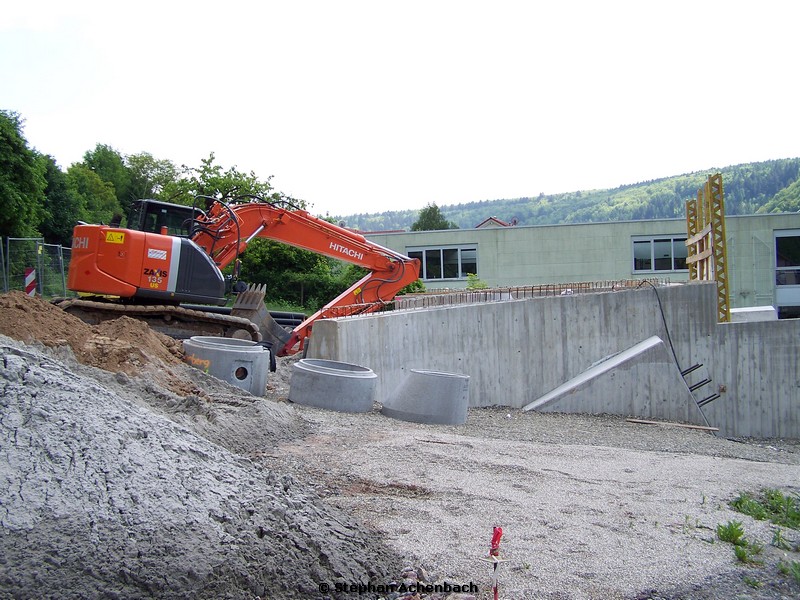

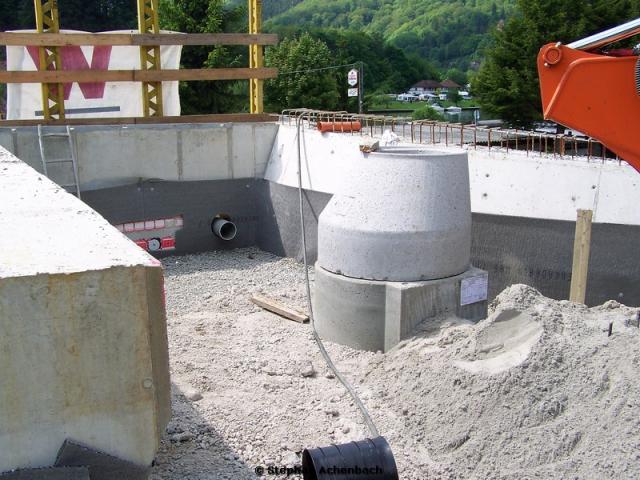

angefüllt wird später bis Gebäudeoberkannte daher musste noch ein Kanalschacht gesetzt werden.

[stephan.cat 28]

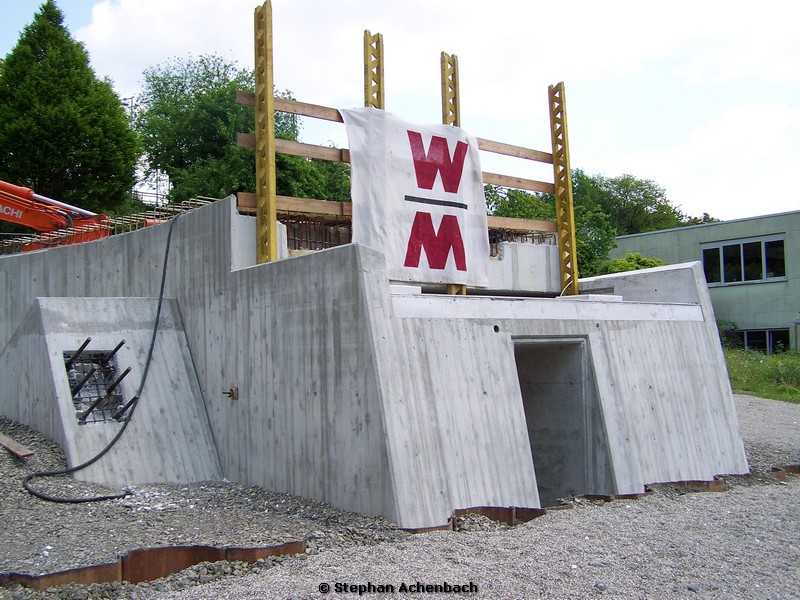

Ansicht im Brückengebäude.

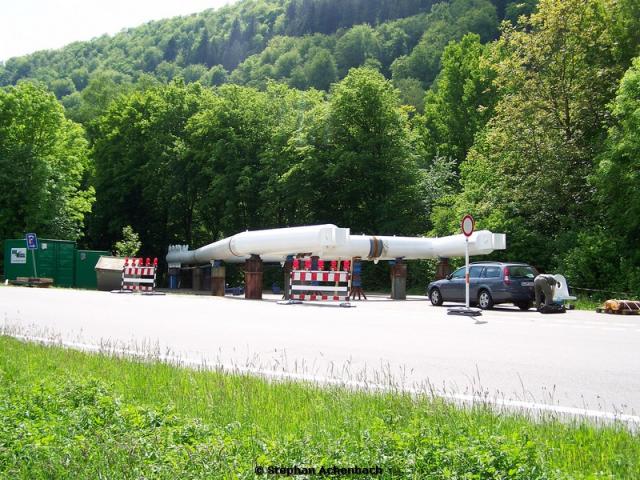

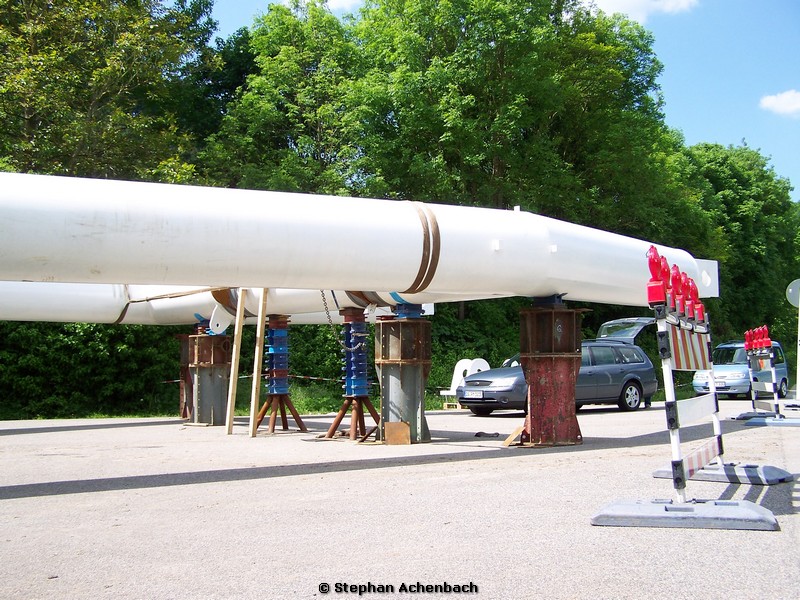

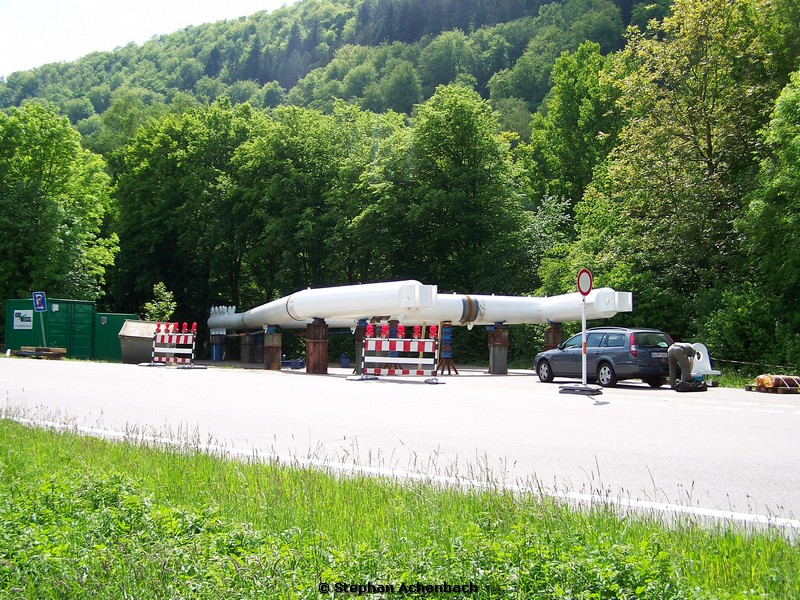

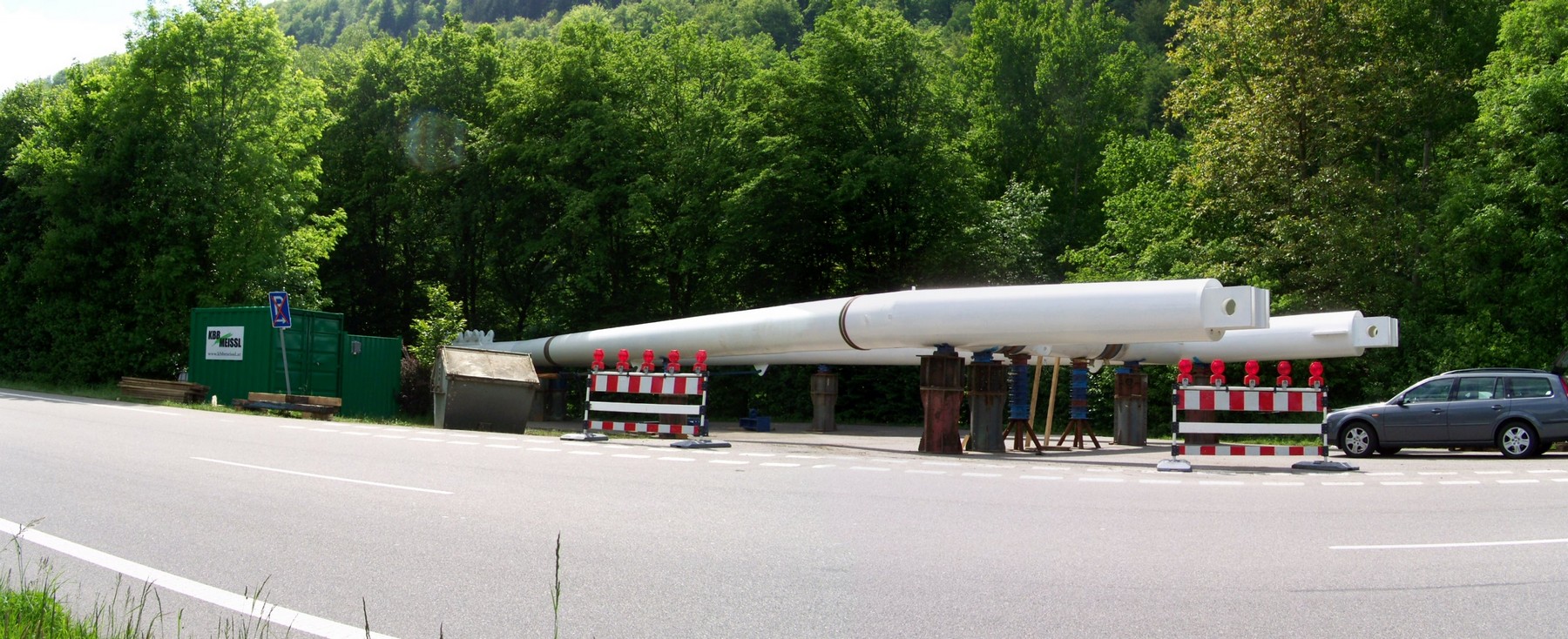

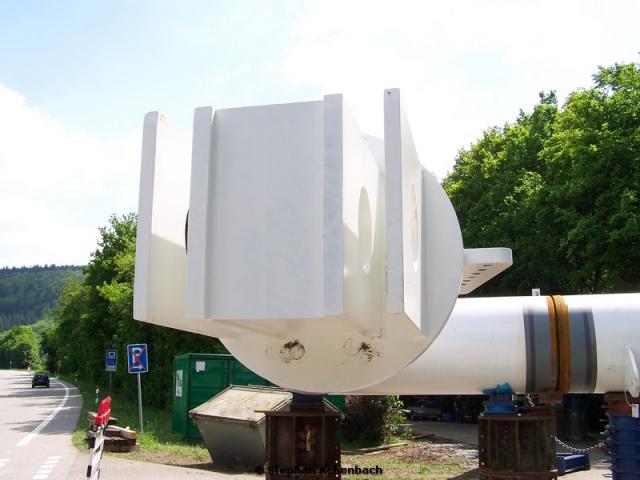

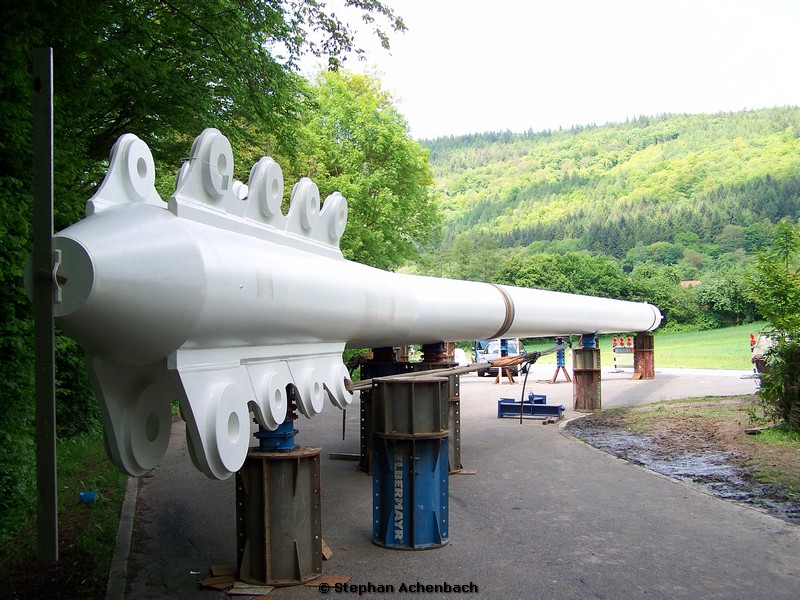

so nun folgen die Bilder vom Parkplatz wo der erste 38m hohe Brückenpylon zusammengesetzt wird.

bearbeitet 22. Mai 2010 von stephan.cat

[stephan.cat 28]

[stephan.cat 28]

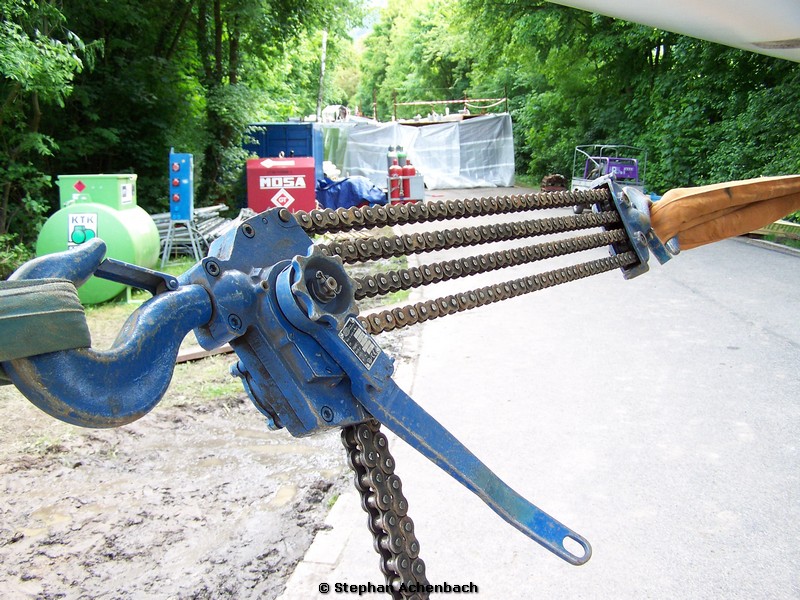

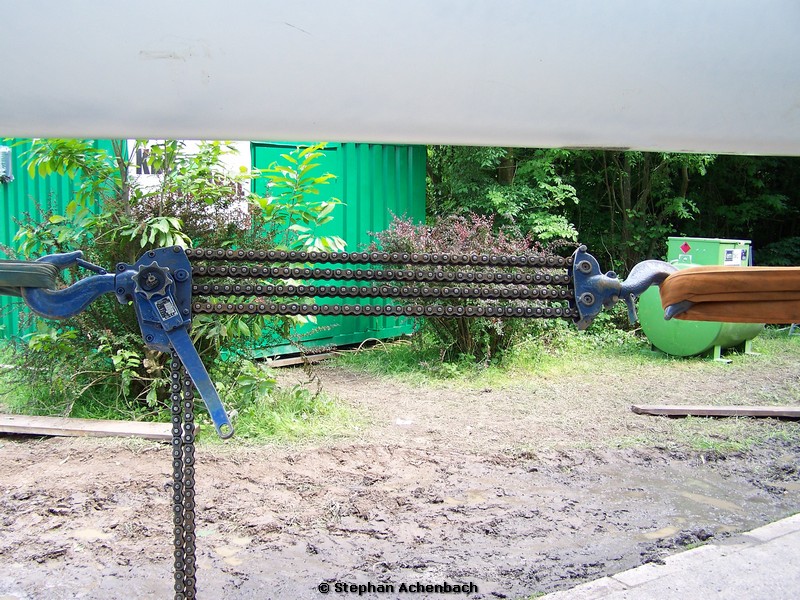

damit werden die einzelnen Teile des Pylon´s ausgerichtet und miteinander verschweißt, Zugkraft 6,4t einer an jeder Seite.

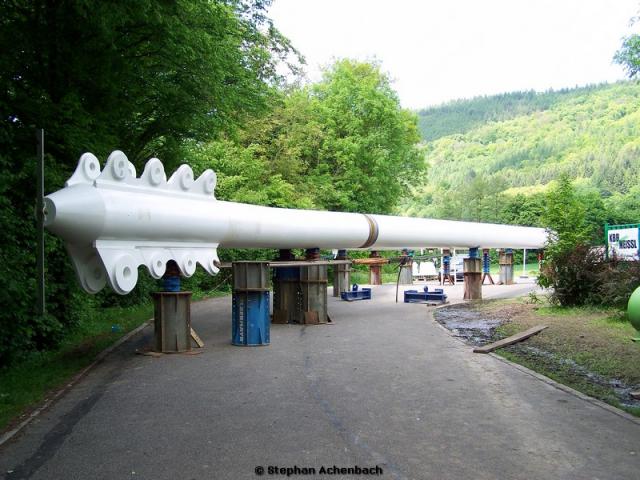

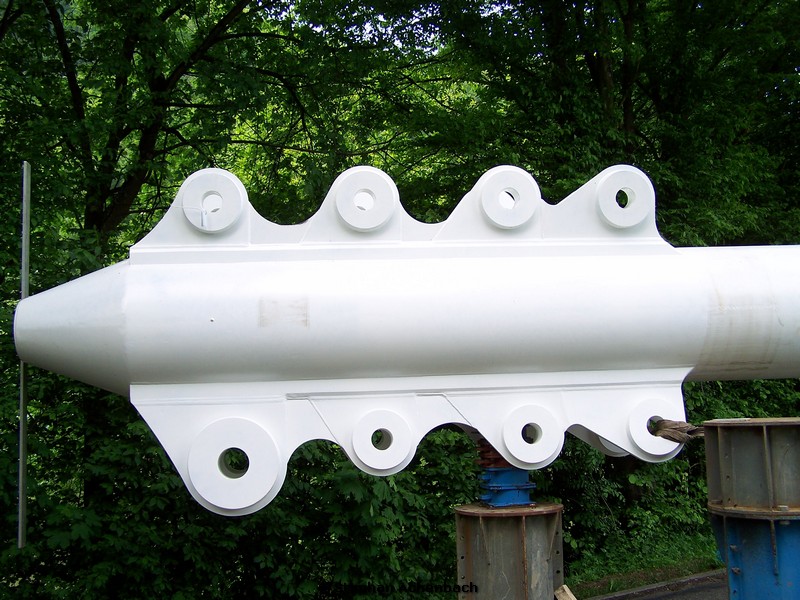

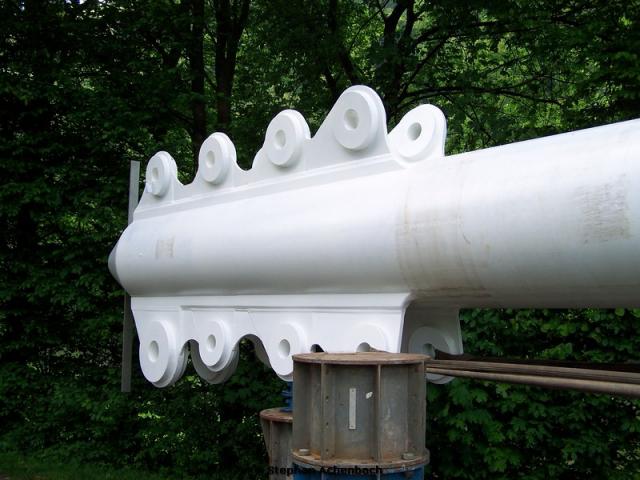

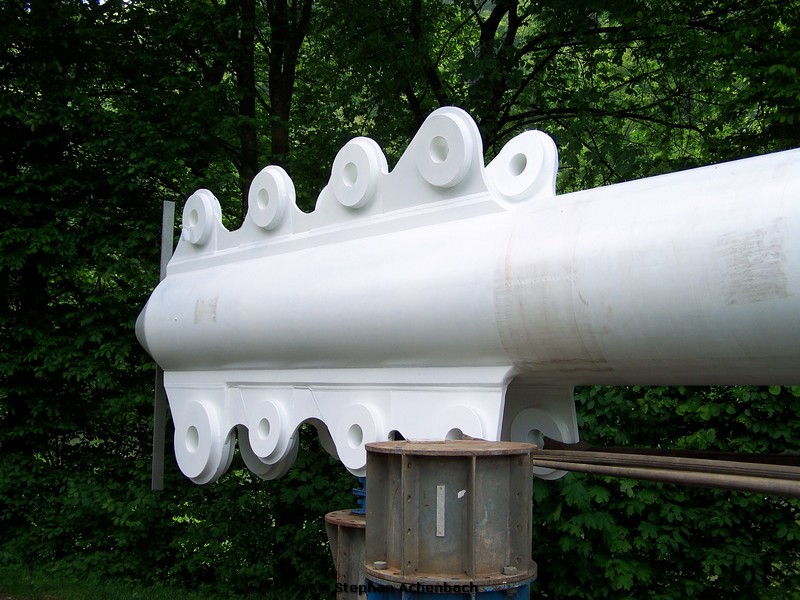

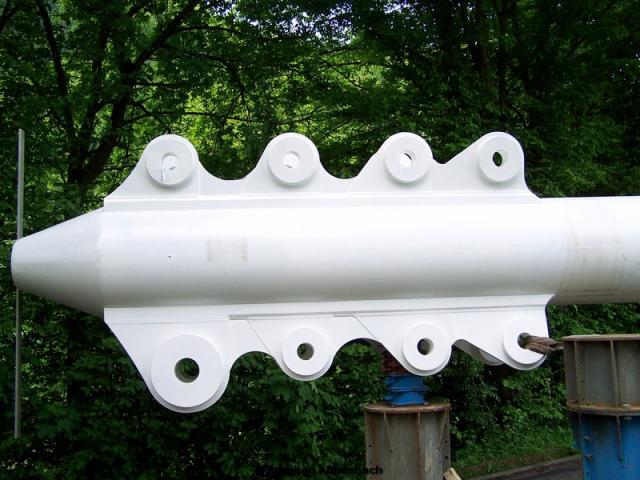

die Spitze des Pylon´s, wo später die Schrägseile befestigt werden die die Fahrbahn tragen.

bearbeitet 22. Mai 2010 von stephan.cat

[stephan.cat 28]

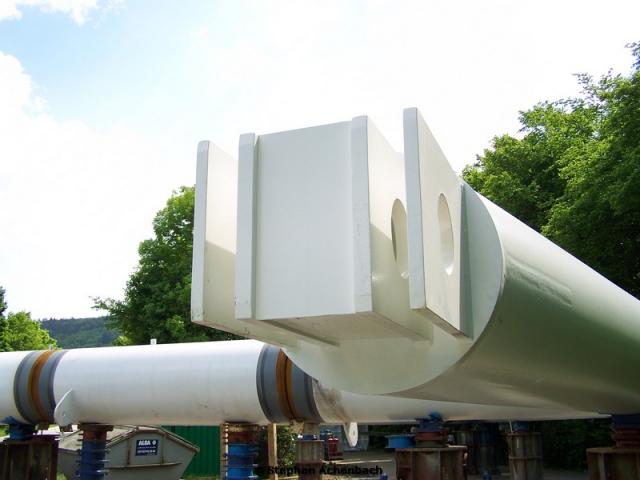

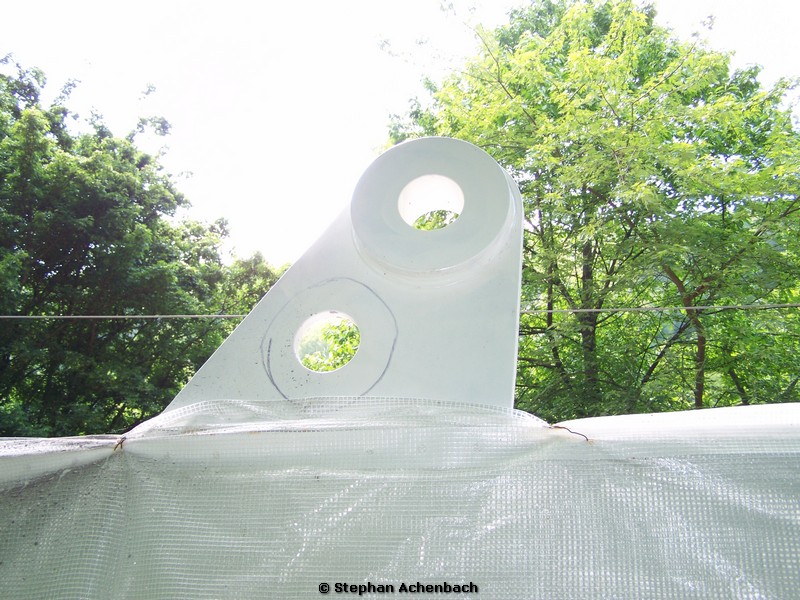

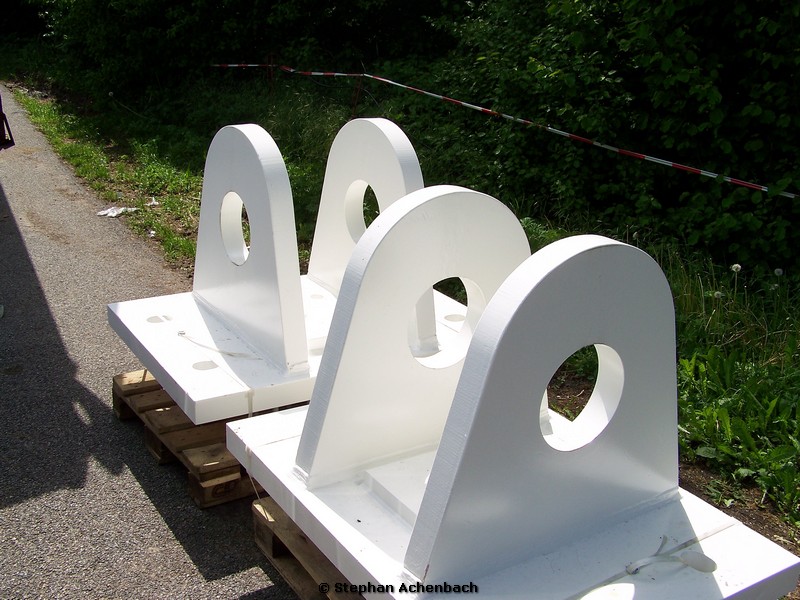

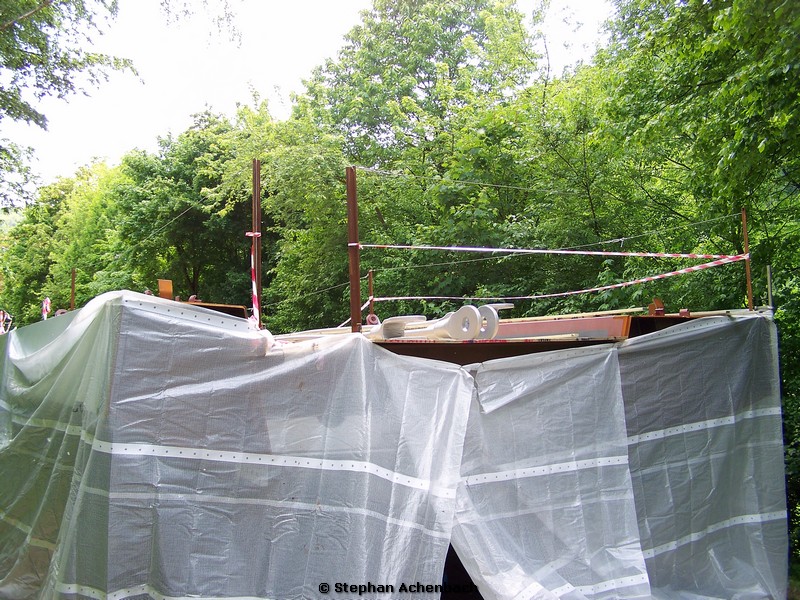

die befestigungspunkte der Schrägseile an der eigentlichen Fahrbahn.

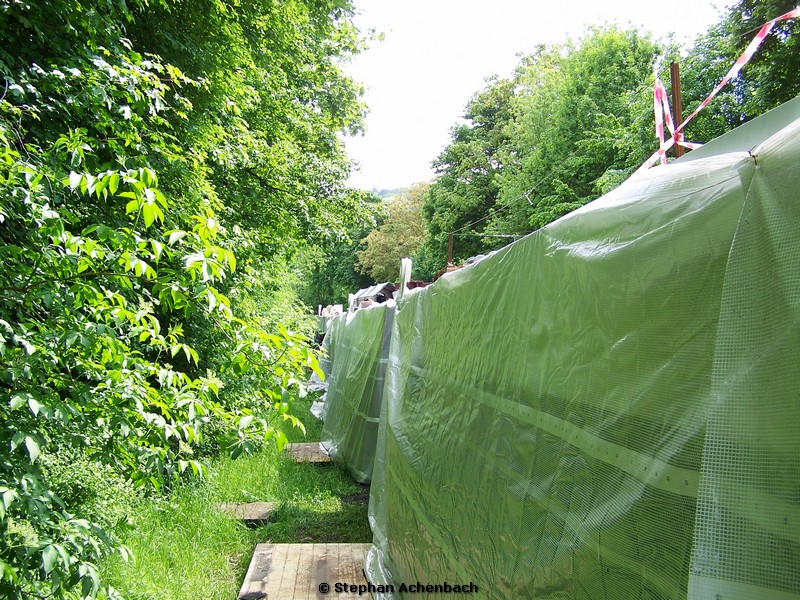

unterhalb des Brückenkörpers, zum Schutz vor Regen und Wind abgedeckt.
