Leitdraht gespart mit Navitronic Plus von Vögele

[Bauforum24 1.291]

Die Betreibergesellschaft des Flughafens von Akureyri plante eine Erweiterung mit dem Ziel, mehr Touristen nach Island zu locken. Dazu musste die Start- und Landebahn verlängert und der bestehende Teil saniert werden, um auch großen Flugzeugen die Landung zu ermöglichen.

In einem ersten Schritt sanierte das isländische Bauunternehmen Hladbaer-Colas die alte Bahn. Über die Jahre waren hier wellenförmige Unebenheiten entstanden, sodass im Zuge der Erneuerung Höhenunterschiede von bis zu 20 cm ausgeglichen werden mussten. Um das neue Planum so eben wie möglich einzubauen, entschied sich Hladbaer-Colas für den Einsatz des VÖGELE 3D-Steuerungssystems Navitronic Plus.

Die Stadt Akureyri ist mit ihren 17.000 Einwohnern die viertgrößte Stadt Islands und das bedeutendste Dienstleistungszentrum im Norden des Landes. Von enormer wirtschaftlicher Bedeutung sind die zahlreichen woll- und fischverarbeitenden Industriebetriebe. Der Flughafen von Akureyri hat aber nicht nur für die Wirtschaft Bedeutung, sondern zunehmend auch für den Tourismus. Dafür wurde in einem ersten Schritt die Start- und Landebahn saniert, im nächsten Jahr folgt die Verlängerung.

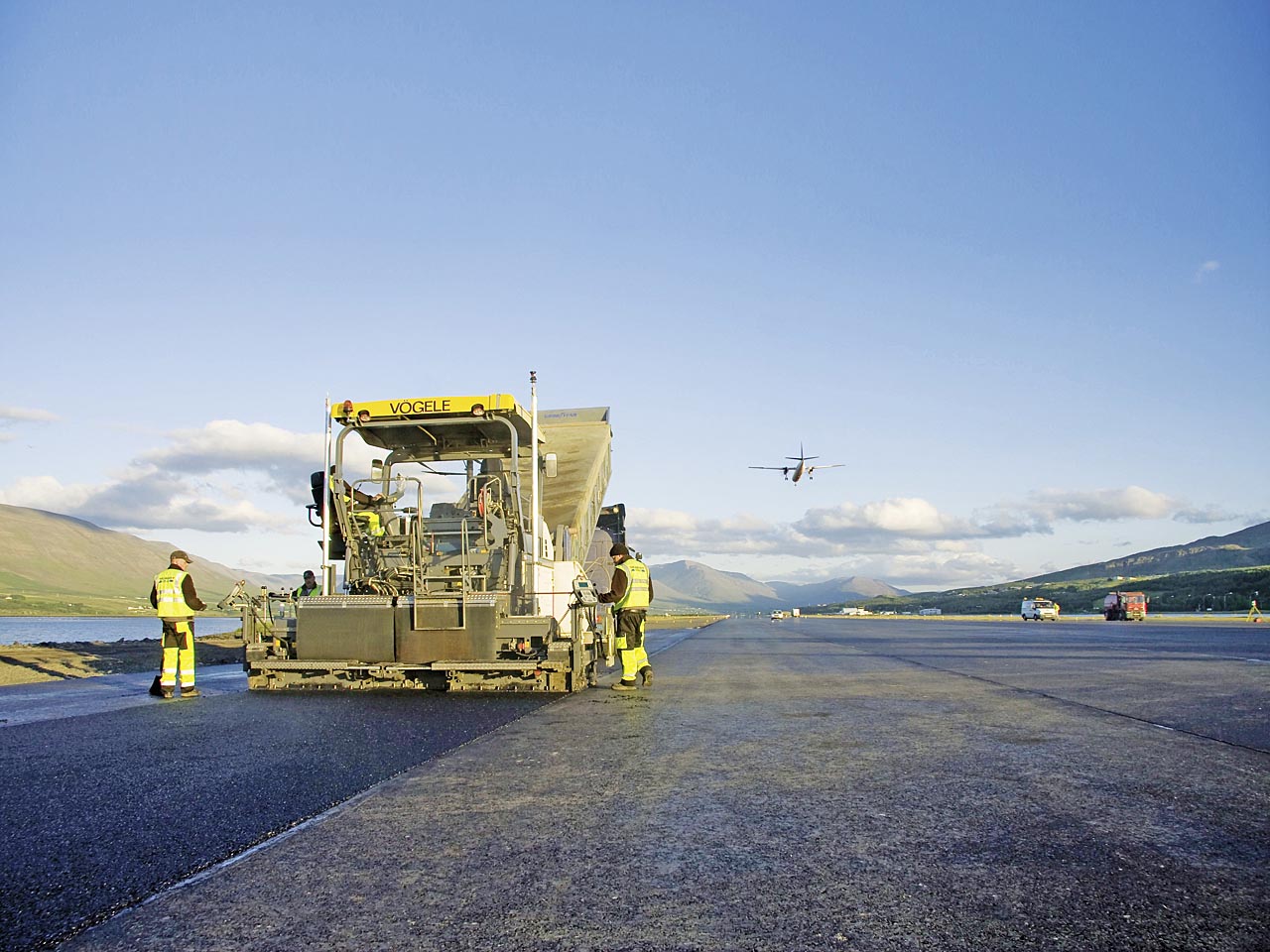

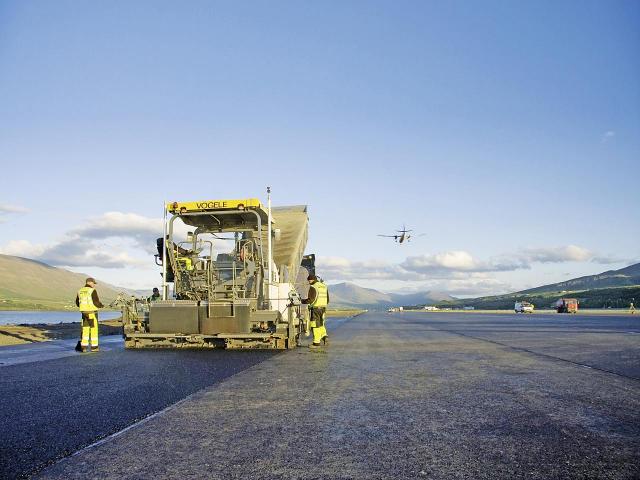

Bevor der Einbau mit dem Fertiger beginnen konnte, fräste eine kompakte Wirtgen Kaltfräse vom Typ W 350 etwa die Hälfte der 20 cm hohen Bodenwellen ab. Die Unebenheiten hatten die tonnenschweren Flugzeuge verursacht, die über viele Jahre auf der Bahn gestartet und gelandet waren. Dann zog das Einbauteam mit seinem Super 1800-2, der mit einer AB 500-2 TV Ausziehbohle ausgerüstet war, eine Ausgleichsschicht von 10 cm Dicke ein. Als Material wurde ein offen abgestufter Asphalt (0/16) mit einem Bitumenanteil von 5,7% verwendet.

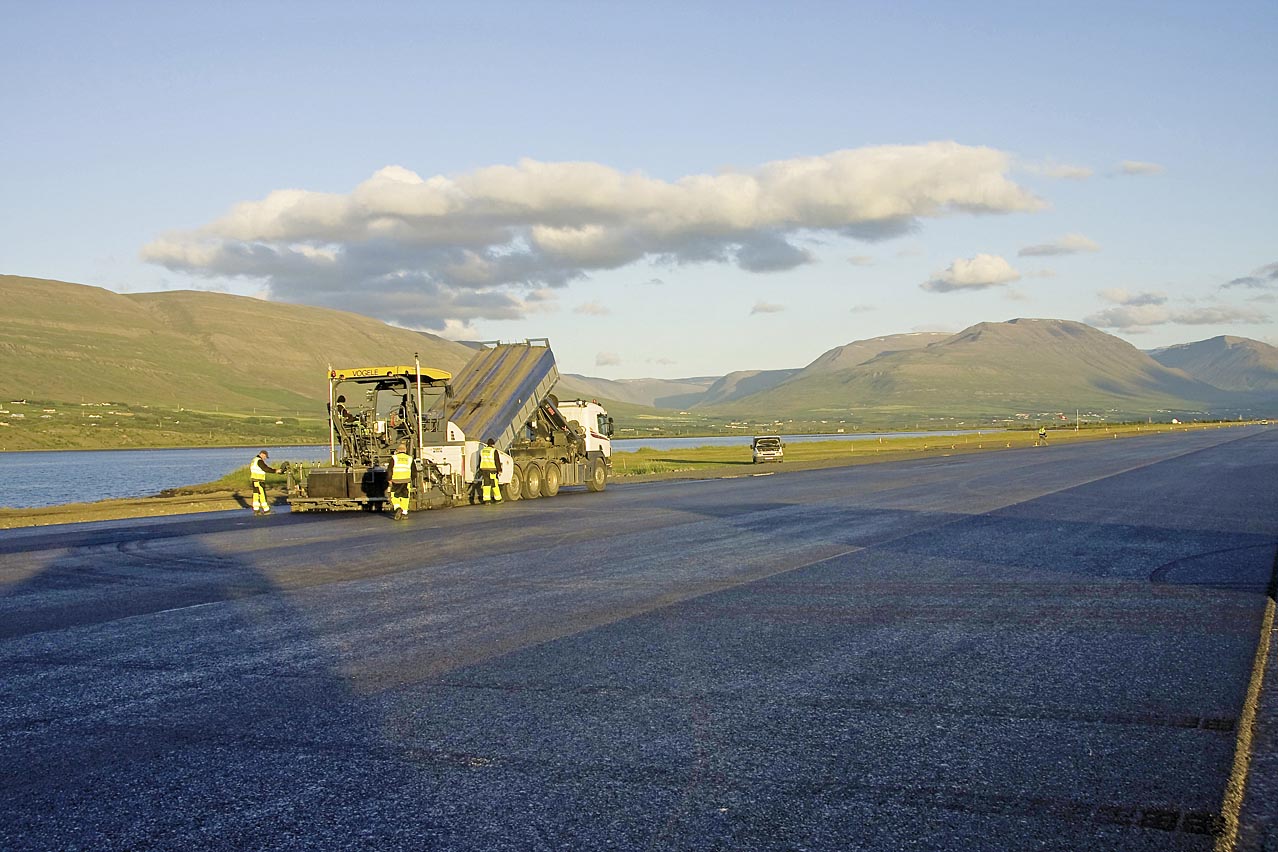

Die Deckschicht wurde in einer Arbeitsbreite von 4 bis 5 m eingebaut. Die variierende Breite war beabsichtigt, um die Längsnähte nicht an denselben Stellen wie bei der Ausgleichsschicht entstehen zu lassen. Die Deckschicht besteht ebenfalls aus offen abgestuftem Asphalt mit der Körnung (0/11). Das darin enthaltene Mineralgemisch aus Granitgestein stammt aus Norwegen und ist aufgrund seiner Härte besonders widerstandsfähig und langlebig. Es wurde eigens importiert, da das Gestein der Vulkaninsel Island wegen seiner Porosität für die Verwendung in Asphaltschichten ungeeignet ist. Insgesamt baute das Einbauteam neun Bahnen ein und arbeitete sich dabei stets von außen nach innen vor. Jede der 2.000 m langen Einbaubahnen musste an genau einem Tag fertig gestellt werden, damit die Start- und Landebahn morgens wieder für den Flugverkehr freigegeben werden konnte.

Die Anforderung an die Ebenheit in Längs- und Querrichtung lag bei < 3 mm, gemessen auf 3 m. Um das geforderte Niveau einzuhalten, setzte Hladbaer-Colas auf das Vögele 3D-Steuerungssystem Navitronic Plus. Kombiniert wurde Navitronic Plus mit einem Systemrechner von SBG sowie Tachymetern von Leica. Der Einsatz von Navitronic Plus brachte auf der Baustelle in Island Vorteile: Ohne das 3D-Steuerungssystem hätten Leitdrähte gespannt werden müssen. Das wäre jedoch nicht nur kostenintensiver gewesen, sondern auch extrem schwierig und zeitaufwendig. Die Drähte hätten wegen des Flugverkehrs nicht im Vorfeld gespannt werden können, sondern erst bei Arbeitsbeginn. Insgesamt wären mindestens 18 km Leitdraht notwendig gewesen, was Kosten von 50.000 Euro verursacht hätte.

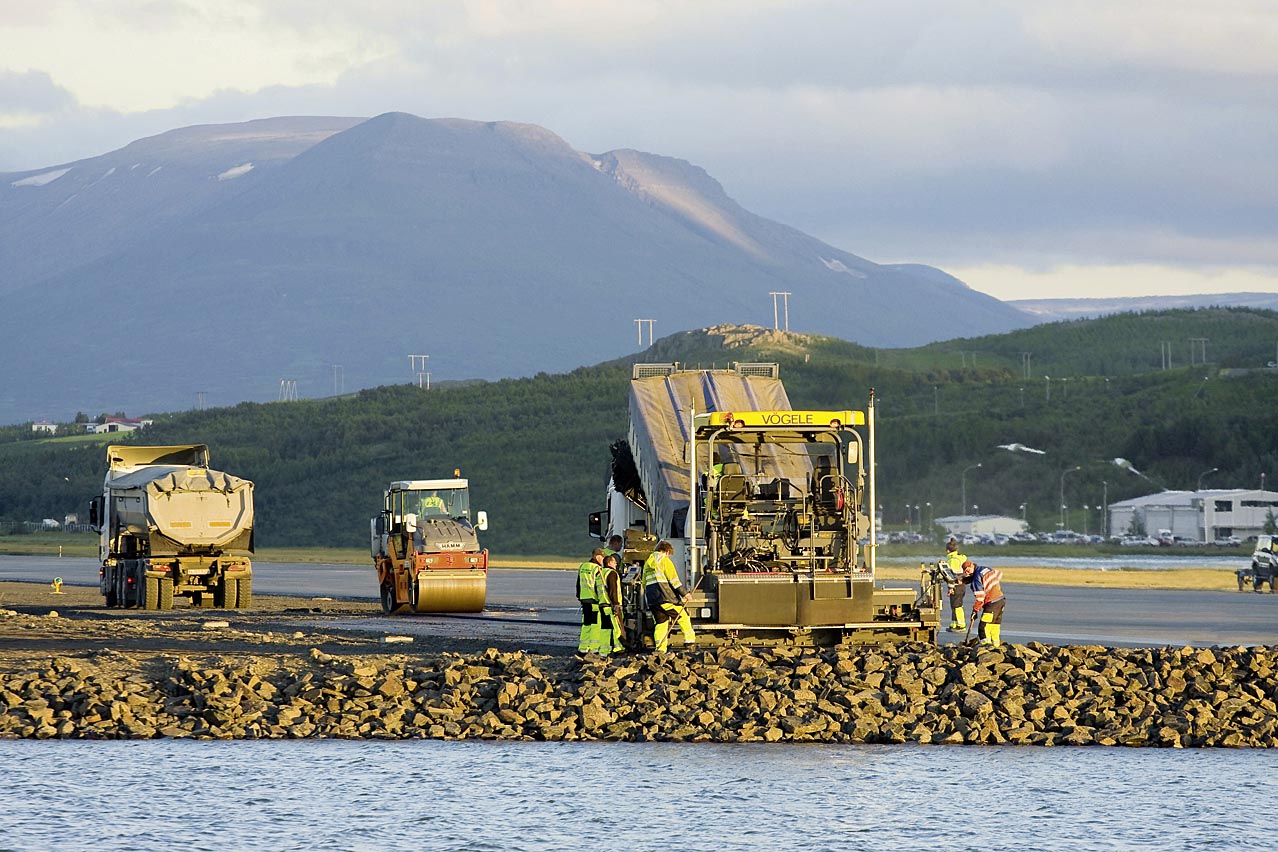

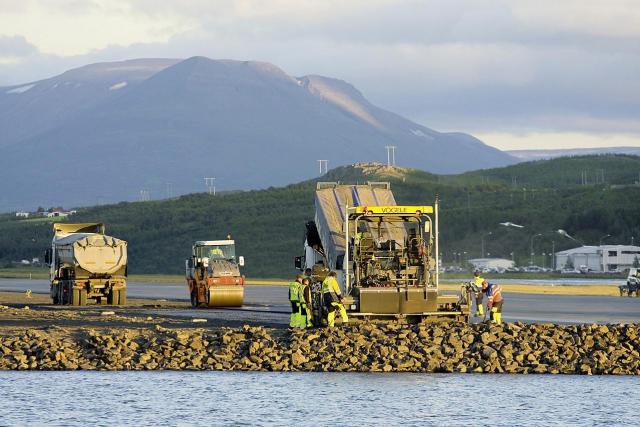

Die Breite der Start- und Landebahn von Akureyri beträgt 45 m, dazu kommen noch rechts und links 7,5 m breite Schultern, woraus sich eine Gesamtbreite von 60 m ergibt. Die Deckschicht baute der Super 1800-2 in einer Dicke von 5 cm ein. Anschließend kamen zwei DV 70 VO Tandemwalzen von Hamm zum Einsatz. Die rund 8 t schweren Walzen mit Oszillationstechnologie verdichteten das Asphaltpaket präzise. Auch die Anforderungen an die Profilgenauigkeit in Längs- und Querrichtung wurden dank Navitronic Plus voll erfüllt. Das Steuerungssystem Navitronic Plus soll noch einen weiteren Vorteil bieten: Da es sich um ein reinrassiges 3D-System handelt, werden neben der Einbauhöhe auch die Einbaulage und die Einbaurichtung vollautomatisch gesteuert.
