Unterscheidungsmerkmale (Testthread)

[Simon T. 63]

Ich hab jetzt mal einen Theard für die Unterschidungsmerkmale von EC-Hs aufgemacht.
So stell ich mir das vor:

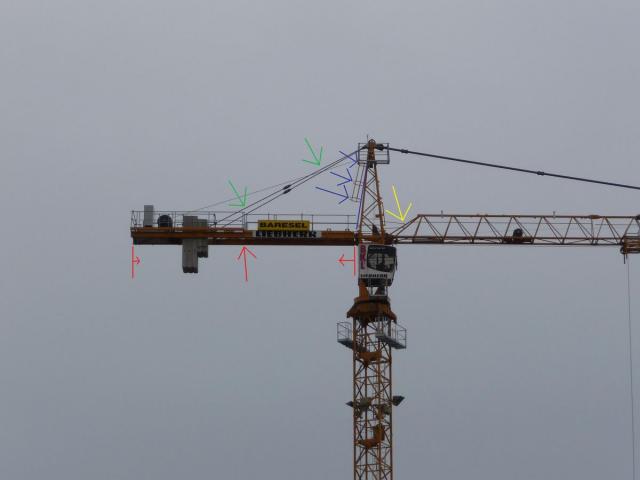

Unterscheidungsmerkmale vom 112 EC-H

1. Gegenausleger: einteilig Rot

2. Gegenauslegerabspannung: Lang-Lang Grün

3. Aufstiegsleiter Turmspitze: Gerade, 3 Bögen Rückfallstütze Blau

4. Auslegeranlenkstück: Spitzwinklig Gelb

So hab ich mir das gedacht. So eine Erklärung am Anfang des Theards. Und das noch beim 140er 180er(280er,550er,630er)
Und wer dann nicht anhand seiner Bilder den Typ nicht erkennen kann der......
... Sollte sich mehr mühe bei Fotosmachen(Standort, Zoom) geben

Gruß Simon bearbeitet 8. Februar 2009 von simi

[Simon T. 63]

Das ganze geht aus dem Theard hervor: http://forum.bauforum24.biz/forum/index.ph...1900&st=385

Wie ist eure Meinungen, Vorschläge?

Gruß Simon

[Liebherr 112 26]

Du hast noch zwei wichtige Merkmale vergessen, die den 180er ausmachen und somit einen Unterschied zum 140er darstellen: das Auslegeranlenkstück (steilerer Winkel der Streben als bei allen anderen Baureihen) und die Auslegerspitze (vorne gerade).

[Simon T. 63]

Sorry in der Überschrift hab ich eigendlich 112 EC-h drin gehabt habs aber dann allgemein geschrieben.

Für den 140 EC-H und den 180 EC-H gibts dann ein extra Bild.

gruß Simon

[Simon T. 63]

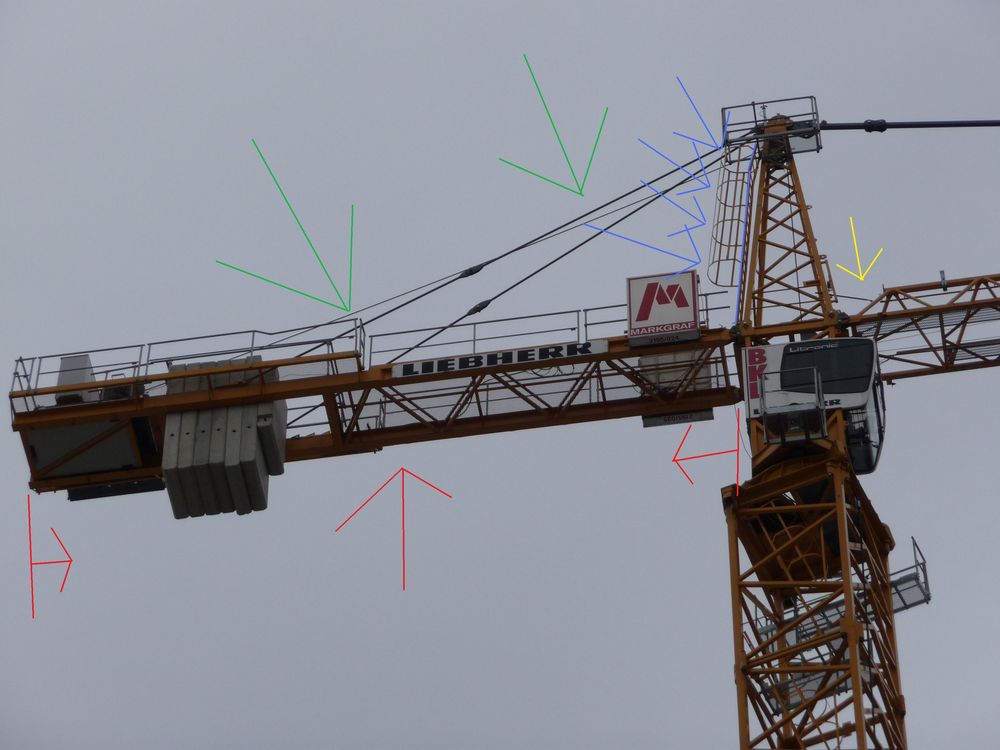

Hier der 180 EC-H

1. Gegenausleger: einteilig Rot

2. Gegenauslegerabspannung: Lang-Lang Grün

3. Aufstiegsleiter Turmspitze: Gerade (Knick oben in der Leiter), 4 Bögen Rückfallstütze Blau

4. Auslegeranlenkstück und -endstück: Steil/Senkrecht Spitzwinklig Gelb

bearbeitet 8. Februar 2009 von simi
