Baggerschiff für Bau des JadeWeserPorts

[Heiner77 0]

[Heiner77 0]

[Reachstacker † 2016 0]

Sehr schöner Bagger
Eigentlich haben ja die Holländer praktisch Monopol auf diese Dinger....

Die Teile am Ufer haben einen Holländischen Namen drauf. Sieht aus wie der Strahlkopf (nicht sicher das es das auf Deutsch heisst) also das andere Ende wo das Material raus-schiesst, mit Zubehör.
Um das genau sicherzustellen müsste ich meinen Englischen Seebagger Freund mal überreden hier im Forum reinzugucken, er ist im Moment in Dubai am Insel bauen auch mit Saugbagger.

Tolle Bilder Heiner

Gruss, Pete bearbeitet 29. April 2008 von Reachstacker

[Reachstacker † 2016 0]

Internet ist Flott!

Hier die Antwort von Dubai:

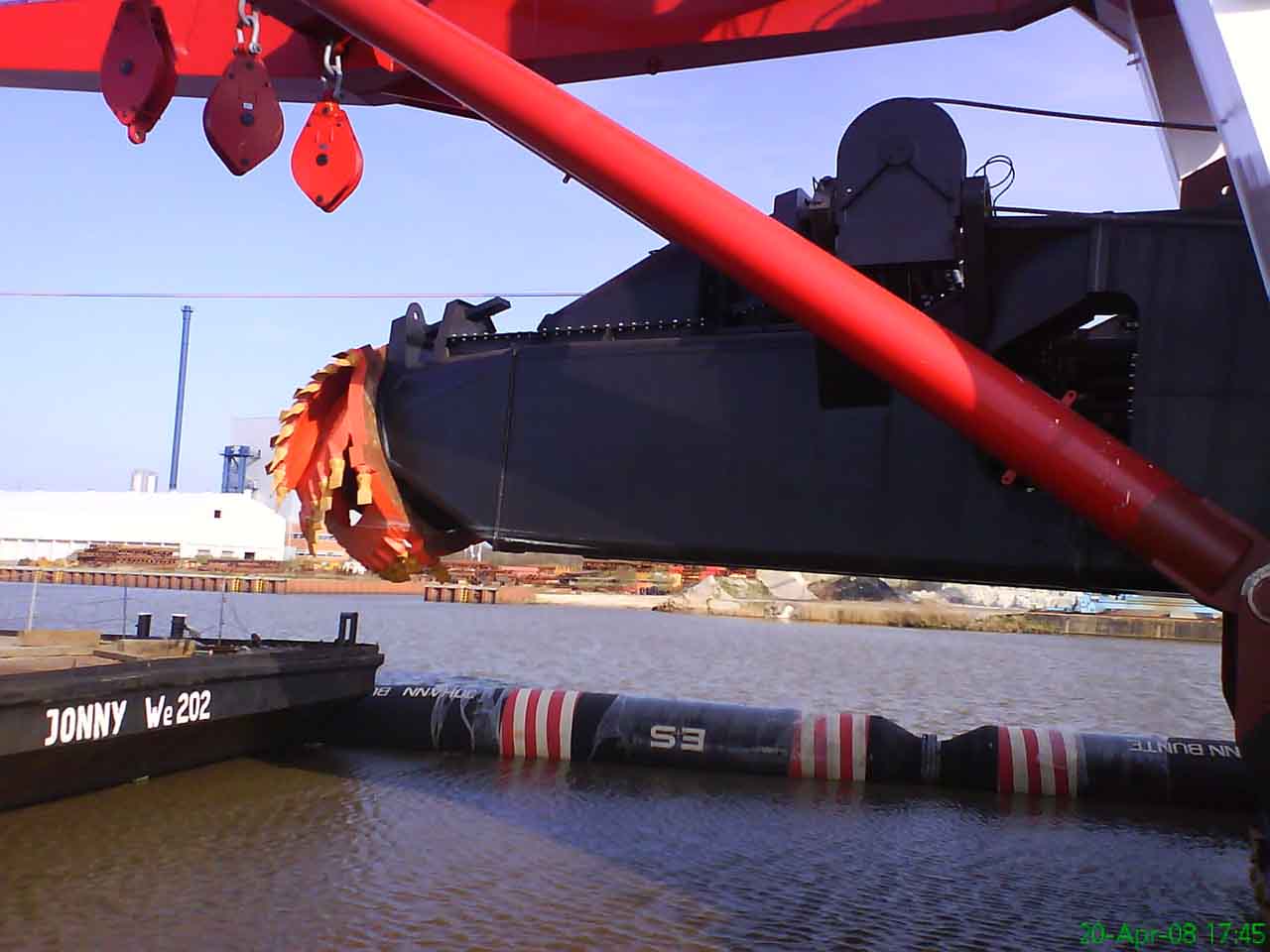

The small platform to left of the dredger is a mooring pontoon they use this to run the dredgers anchors. It saves alot of wear and tear on the anchor wires. Next to the dredger is the floating pipeline which they connect the dredger to for discharging the dredged sand ashore.

Rgds Neville

Der kleine Ponton links vom Bagger ist ein Kabelponton es ist für Ankerkabel und spart viel Abnützung der Stahlkabel;
Neben dem Bagger ist die schwimmende Röhre durch die der Sand fliesst.

On the second photo the barge you see alongside is called a spray pontoon. This is connected to the dredger by the floating pipeline. The dredger discharges the sand thro the pipeline into the spray pontoon. Onboard is like a giant cannon and it rainbows the sand ashore. They use these mainly in very shallow water or if they want to shoot sand further inland.

Rgds Neville

Zweites Foto, Die Barge wird eine Spühbarge genannt. Sie durch die Schwimmrohre zum Bagger angeschlossen. Der Sand läuft vom Bagger durch die Rohre zum Sprühponton. Dann ist da die Riesenwasserpistole die den sand an Land schiesst, Hauptsächlich in flachen Wasser benützt oder wenn man den Sand weiter aufs Land schiessen will.

Gruss Neville.

So, das wars, hat ichs ja in etwa richtig war mir aber nicht ganz sicher


Gruss vom Nahen Westen, Pete.

[Tonnenleger 2]

MOIN MOIN,
also,

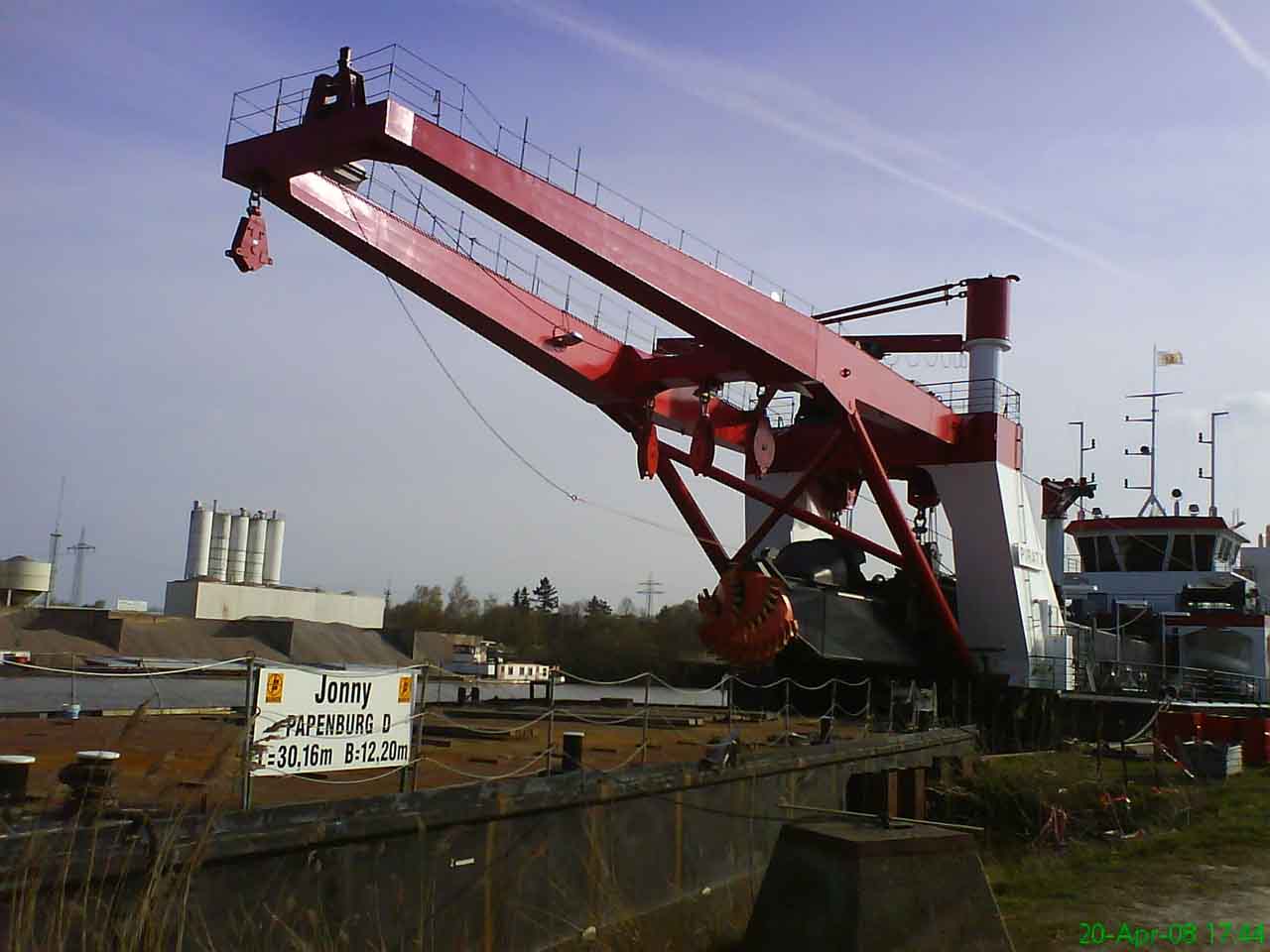

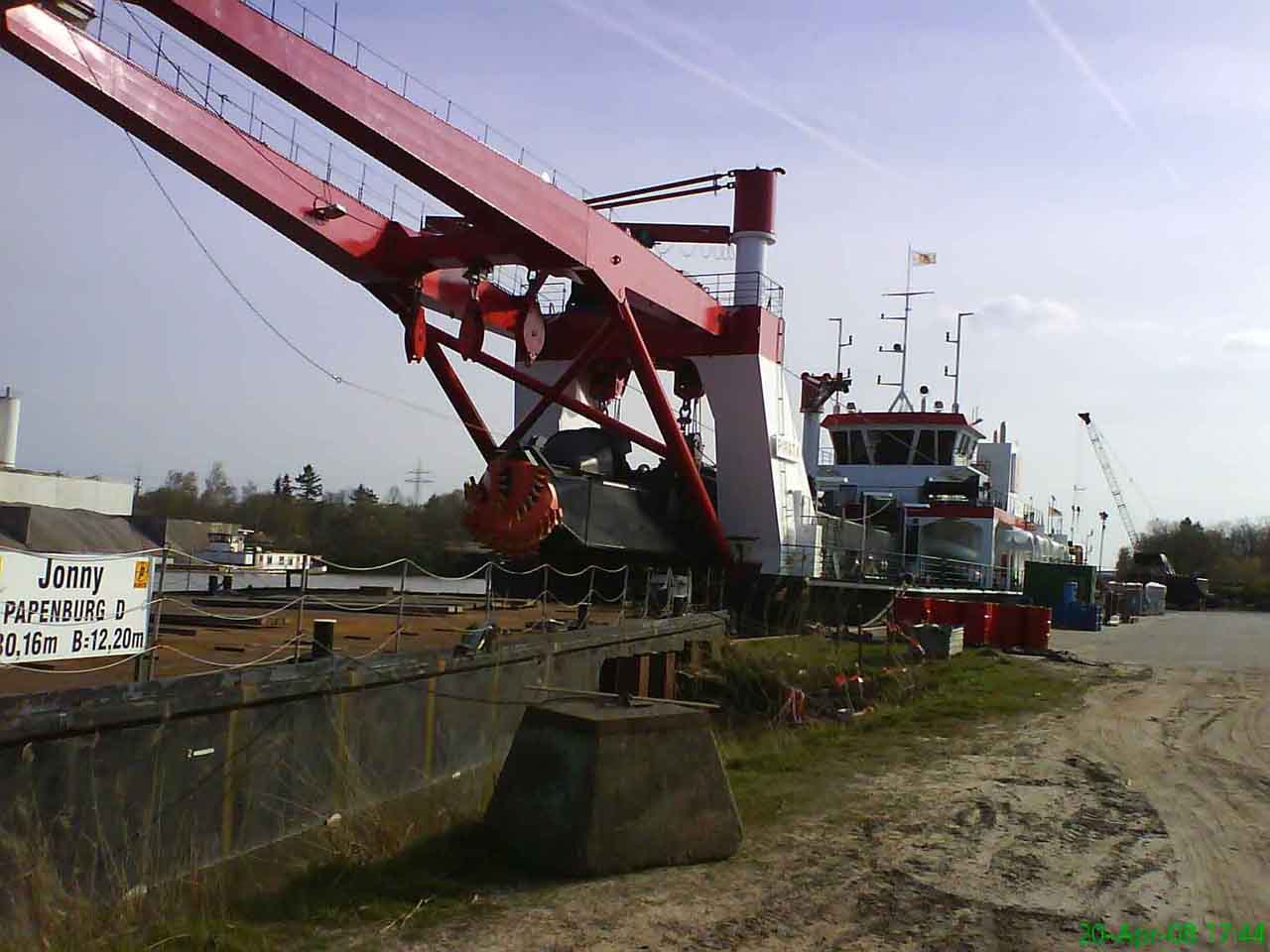

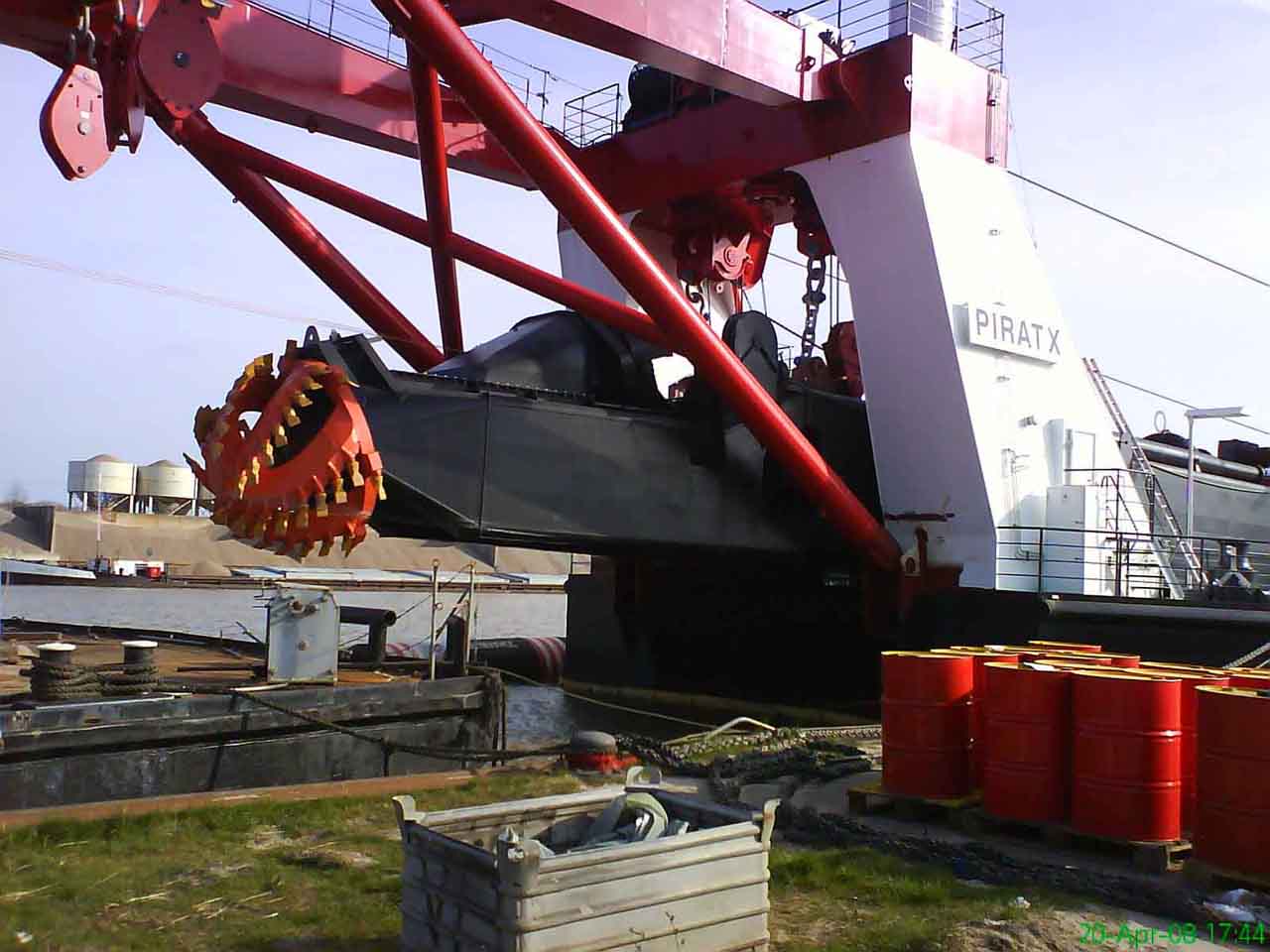

auf den ersten beiden Bildern liegt hinter dem Pirat X, der
Schneidkopfsaugbagger Pirat IX,der wird zurzeit umgbaut.
auf den anderen Fotos ist die Verlängerung für die Schneidkopfleiter
zu sehen, und die Teile für den Umbau
zum Grundsauger. Damit kann er dann 50m tief baggern.
