Tempel in Warschau mit Peri geschalt

[Bauforum24 1.304]

Der ?Tempel der göttlichen Verheißung" gilt als das bedeutendste sakrale Bauwerk der letzten drei Jahrhunderte in Polen. Die Idee zu solch einem spektakulären Projekt ist allerdings schon über 200 Jahre alt. Der Grundstein für ein Bauwerk, das alle Bevölkerungsschichten vereinen soll, wurde bereits 1791 gelegt. Aber erst im Juni 1999 wurde mit der Realisierung begonnen ? nach erneuter Grundsteinlegung vom damaligen Papst Johannes Paul II. Unter Federführung von Kardinal Josef Glemp, dem Primas von Polen, starteten im November 2002 die Rohbauarbeiten.

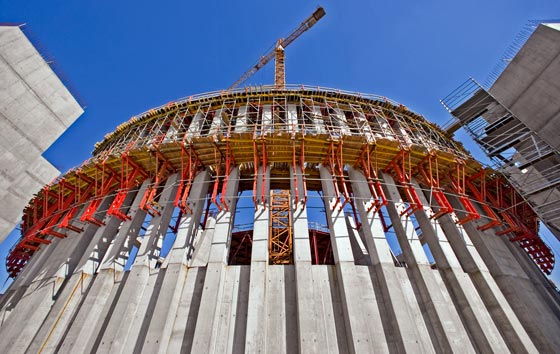

Mit einer umfassenden Peri Schalungs- und Gerüstlösung wird in Warschau
ein außergewöhnlicher Tempel realisiert.

Im Süden Warschaus entsteht nun derzeit auf einer Fläche von etwa sechs Hektar ein Tempel, dessen Gesamtkosten mit knapp 30 Millionen Euro beziffert werden. Diese Summe soll weitgehend von Spendengeldern bestritten werden. Der imposante Gebäudekomplex basiert auf einer 84 auf 84 Meter großen Grundfläche in Form eines Griechischen Kreuzes ? ein Kreuz mit vier gleich langen Armen. Das Gebäude wird nach Fertigstellung eine Gesamthöhe von etwa 75 Metern erreichen. 26 kreisförmig angeordnete Säulen bilden das Kirchenschiff mit 68 Metern Durchmesser.

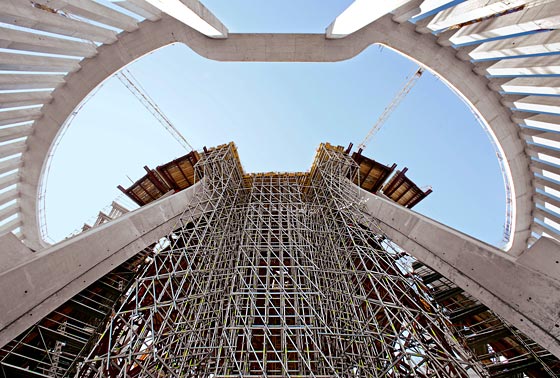

Mithilfe des modularen Gerüstsystems Peri Up Rosett wurde ein 24 Meter hohes
Traggerüst am Haupteingang der Tempelanlage errichtet. Selbst bei großen
Höhen lassen sich bis zu 40 kN pro Stiel ableiten.

Für die erfolgreiche Abwicklung eines solch komplexen Bauwerks greift Generalunternehmer Z. Marciniak S.A. auf eine Schalungs- und Gerüstlösung von Peri zurück. Vor allem das Kirchenschiff ist für alle Beteiligten eine große Herausforderung: nicht nur in geometrischer Hinsicht, auch statisch. So werden gemeinsam Lösungen erarbeitet und vor Ort mit Peri Unterstützung baustellengerecht umgesetzt.

Sowohl für die Bewehrungs-, als auch für die Schalungsarbeiten werden mithilfe des Peri Up Rosett Gerüstsystems Arbeitsplattformen bereitgestellt. Damit lässt sich die Armierung vorlaufend auch in großer Höhe sicher und maßgenau verlegen. In Kombination mit HD 200 Schwerlaststützen kann das Modulgerüst vielseitig auch als Traggerüst für die in 24 Metern Höhe befindlichen Unterzüge und Zwischendecken eingesetzt werden. Der L-förmige Außenring lagert dabei auf 80 mal 80 Zentimeter messenden Stahlbetonsäulen. Diese werden mit einer Peri Trio und KG Kletterschalungslösung in Betoniertakthöhen von 7,50 Meter hergestellt.

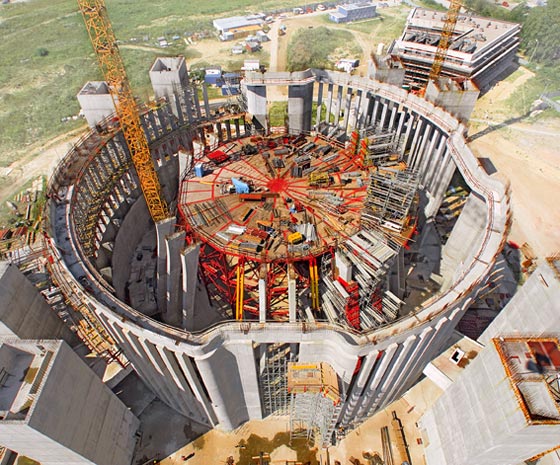

Der äußere Säulenring besteht aus vier Kreisbogenabschnitten mit jeweils
16 Stahlbetonsäulen, die einen quadratischen Querschnitt von 80 auf 80
Zentimetern aufweisen.

Die innere Säulenreihe besteht aus 26 schräg angeordneten Säulen mit veränderlichem Querschnitt und variabler Neigung. Diese bilden die Tragkonstruktion für die spätere Kuppel und werden in 59 Metern Höhe miteinander verbunden. Auf halber Höhe sorgt ein Ringbalken für ausreichende Stabilität. Bis zum Erreichen der Eigenstabilität findet eine bauseitige Stahlkonstruktion mit 20 Metern Höhe und 33,50 Metern Durchmesser für die Ableitung der Horizontalkräfte Verwendung.

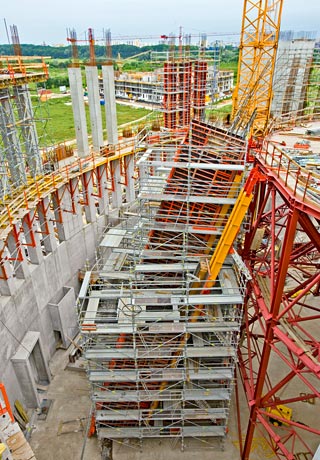

Mietbare Peri Schalungs- und Gerüstsysteme
sowie projektspezifisch geplante
Sonderkonstruktionenlassen sich kombinieren.
So kann der durch komplizierte
Bewehrungsarbeiten verursachte Zeitverzug
wieder eingeholt werden.

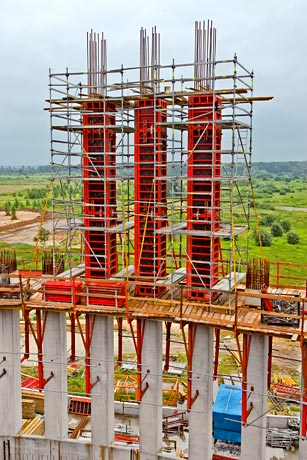

Das Modulgerüst Peri Up Rosett auf KG 240
Kletterkonsolen sowie Peri Trio
Wandschalungselemente stellen eine
wirtschaftliche und sichere Kombination
zum Bewehren und Schalen der
Stahlbetonsäulen dar.

Zum Schalen der Stahlbetonsäulen kommen Trio Säulenelemente TRS mit maßgenau vormontierten Aussparungskästen zum Einsatz. Aufgrund des modularen Aufbaus und des metrischen Rasters in Länge, Breite und Höhe kann der Gerüstaufbau an die Bauwerks- und Stahlbaugeometrie angepasst werden. Mit dem Peri Konzept lassen sich gleich vier Säulen zeitgleich bewehren, schalen und betonieren ? eine schnelle und sichere Lösung.

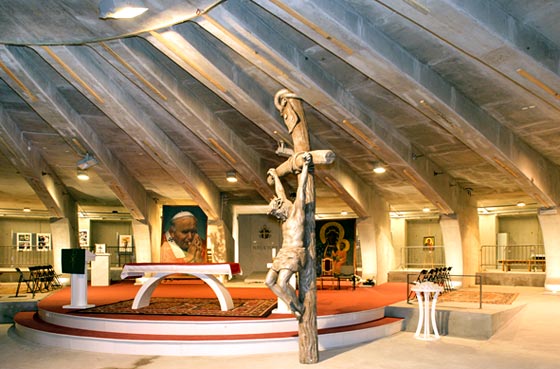

In der Krypta befindet sich eine exakte Kopie der Grabstätte von Johannes Paul II. ?
der verstorbene Papst ist im Petersdom in Rom begraben. Bereits während der
Bauarbeiten wird der Raum für Messen und Veranstaltungen genutzt.

Zum umfassenden Schalungs- und Gerüstkonzept tragen die Rahmenschalung Peri Trio und die Trägerschalung Vario GT 24 zur Herstellung der Wandscheiben bei. Peri Rundflex ist für die unterschiedlichen Wandradien die wirtschaftlichste Lösung und die Träger-Deckenschalung Peri Multiflex ist bei jeder Deckenstärke ausreichend flexibel und anpassungsfähig.

Peri Systeme im Einsatz

• Vario GT 24 Träger-Wandschalung
• Rundflex Rundschalung
• HD 200 Schwerlaststütze
• Peri Up Rosett Modulgerüst
• Trio
• Multiflex Träger-Deckenschalung
• Trio Säulenschalung
• KGF 240 / KG 180 Klettergerüste

Bauunternehmen: Z. Marciniak S.A., Gorzów Wielkopolski
Projektbetreuung: Peri Polska Sp. z o.o., Polen

(Fotos: Peri)
