hier mal die steuerung eines CAT973C kettenladers:

die 2 fusspedal sind da um die richtung zu bestimmen, pedal links= fahrtrichtung links/ pededal rechts= fahrtrichtung rechts. in der mitte ist noch eine bremse die ich jedoch noch nie gebraucht habe, da der antrieb hydraulisch ist.


auf dem 2 bild die sogenante V-Steuerung die dient dazu die fahrtrichtung zu wählen:

- hebel vorne = halt
- hebel links unten = rückwärtsfahren
- hebel rechts unten = vorwärtsfahren

nebenan:
- horn
- motordrehzahl
- schnell/langsam
- Parkbremse



auf der anderen seite ist noch die kreutzhebelsteuerung, ist fast das gleich wie bei einem radlader.

und dass weisse hinter dem kreutzhebel ist ein sogenannter IPod der kann ca 800 songs spielen. eine echte alternative zum kommerzradiosender...... bearbeitet 10. Februar 2008 von PowerCAT

[Bohrkronenprinz 11]

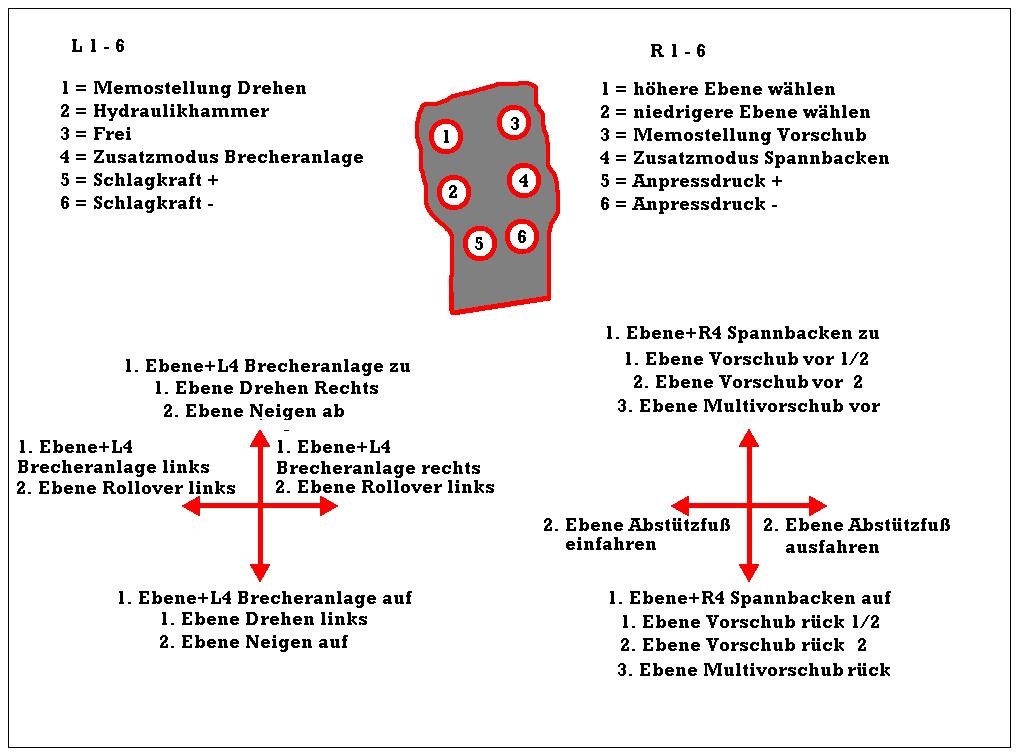

So, jetzt mein Baggeranbau... das ist alles bissl kompliziert

Teil 2...

bearbeitet 10. Februar 2008 von Bohrkronenprinz

[PowerCAT 9]

hast du das foto auch noch etwas grösser? kann leider deine super beschreibung nicht lesen......

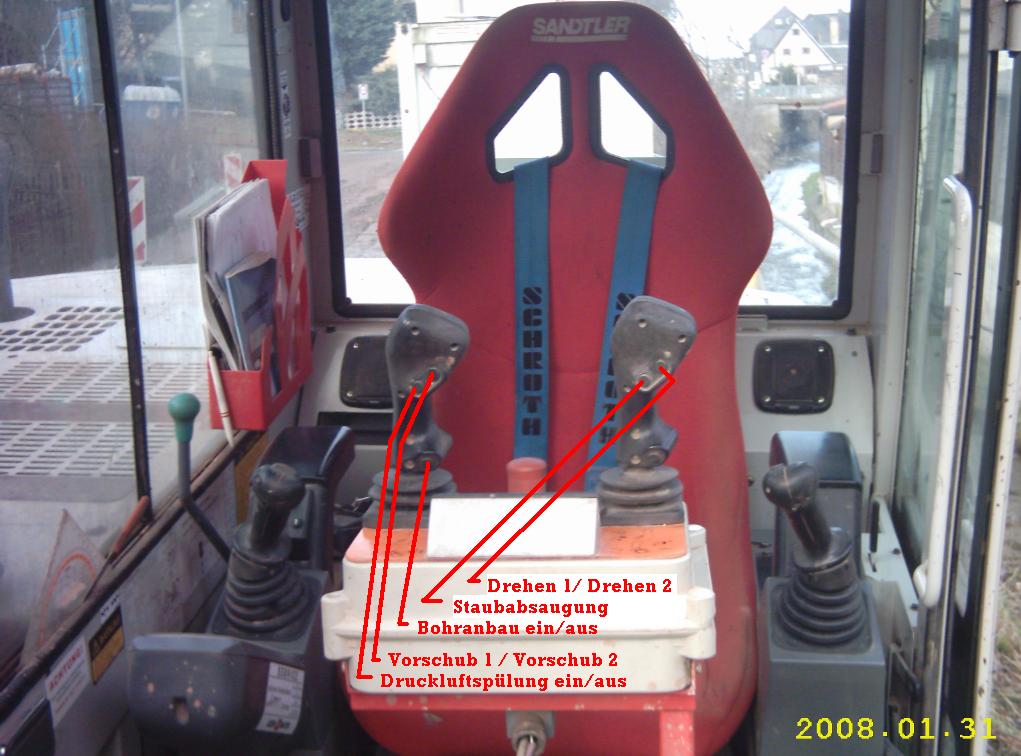

So, jetzt mein Baggeranbau... das ist alles bissl kompliziert

bearbeitet 11. Februar 2008 von PowerCAT

[Bohrkronenprinz 11]

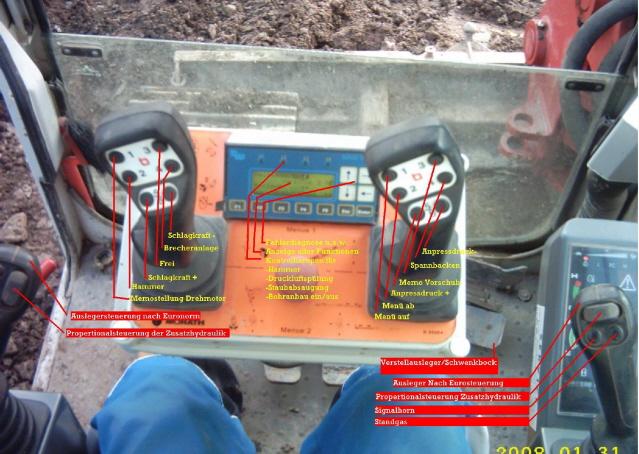

So, nochmal deutlicher, jetz müsste es auch etwas übersichtlicher sein

[Bohrkronenprinz 11]

Macht mal weiter

hatte noch auf Fahrer von:

-Grader
-Bohrraupe
-Wirtgen Fräse
-Rammbagger
-Schürfraupe
-sowie sonstige Spezialgeräten

gehofft... Lasst nur dieses interessante Thema nicht einschlafen, wäre schade
