Recommended Posts

Geschrieben

Danke für das positive Feedback klatsch.gif
Mit dem Zahnrad bin ich leider noch nicht weitergekommen huh.gif
Dafür geht's aber beim Unterwagen und der Kupplungswelle vorwärts.




Vom Unterwagen hab ich momntan kein aktuelles Bild, dass reiche ich aber nach wenn die Grundierung drauf ist.

Gruß Matthias

Registriere dich um diese Anzeige nicht mehr zu sehen.

Geschrieben
Kannst das Kegelrad nicht stoßen? Normalerweisse müste das gehen die Form der Evolvente müsste aussen und innen Gleich sein lediglich die breite des Zahnkopfes und des Zahnzwischenraumes müsste aussen grösser sein als innen. Brauchst halt nen Teilapparat für die Stoßmaschine und musst dir nen meissel basteln.
Geschrieben

Hallo Stabo,
die Idee hatte ich auch schon mal, bin mir aber nicht sicher ob das klappt.
Zumal ja auch einiges an Material zerspant werden muß.

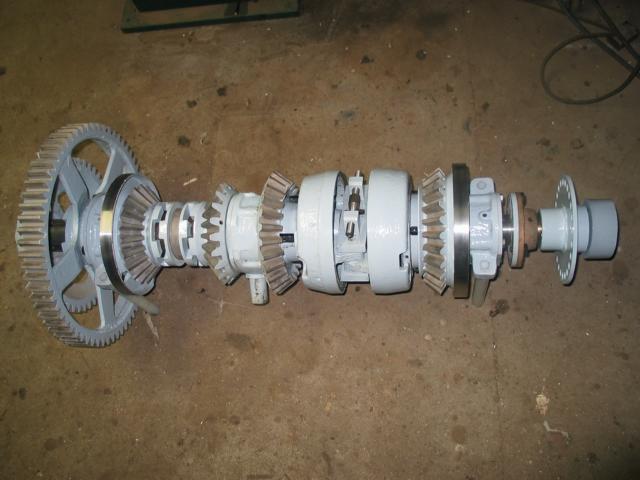

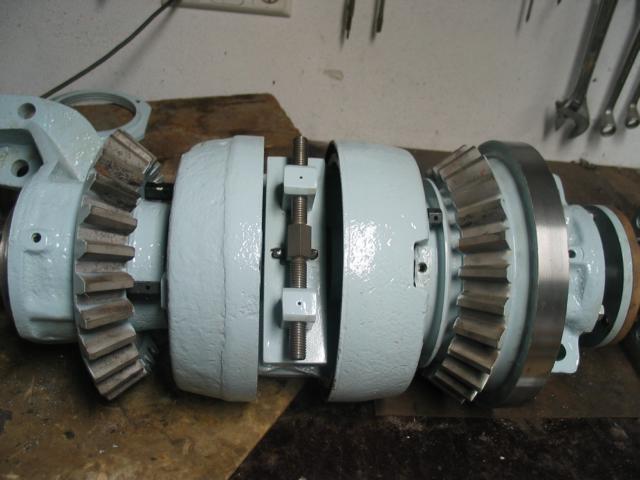

Die Kupplungswelle ist fast fertig, jedoch werde ich einen Teil nochmal demontieren müssen, da das Lager eines Zahnrades zu viel Spiel hat. Da muß ich noch ein neues drehen. wacko.gif



Geschrieben
Hast du nen Teilapparat? Hast schon mal die ganzen Winkel und Durchmesser gemessen? Hast das modul schon ermittelt? Hau das alles mal rein vielleicht kommen wir dann weiter. Stossen muss auf jeden fall gehen, wenn fräsen geht.
Geschrieben

Einen Teilkopf hätte ich schon, der wir aber wohl für diesen Zweck zu klein sein. Ich denke nicht, das er die Kräfte beim stoßen aushält.
Das Rad hat einen äusseren Durchmesser von 380mm, was einem Modul von ca 10 entsprechen würde. Ich hab keine Ahnung ob das Teil eine Normgröße hat, oder eine Eigenkonstruktion ist.
Letzte Woche hab ich mit der Firma LMG Kontakt aufgenommen.
Die haben damals zusammen mit O&K diese schönen Maschinen gebaut.
Vielleicht helfen sie mir ja weiter. top.gif

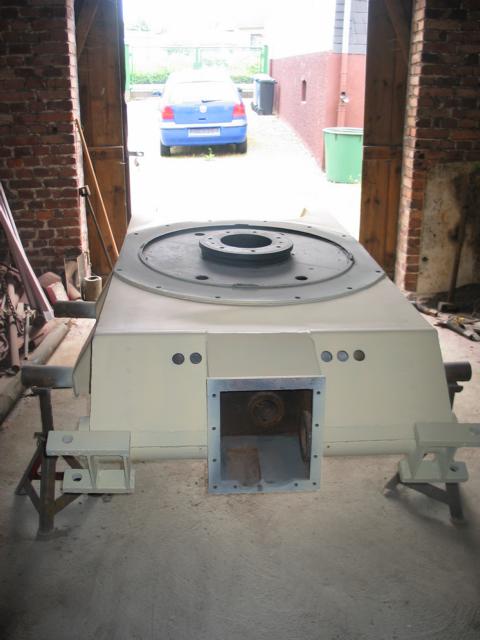

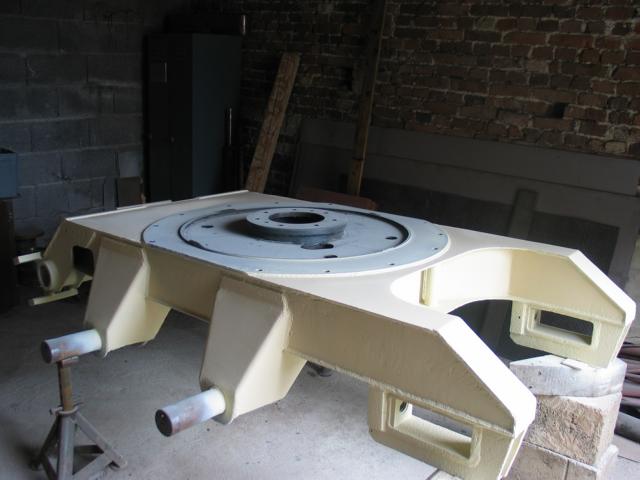

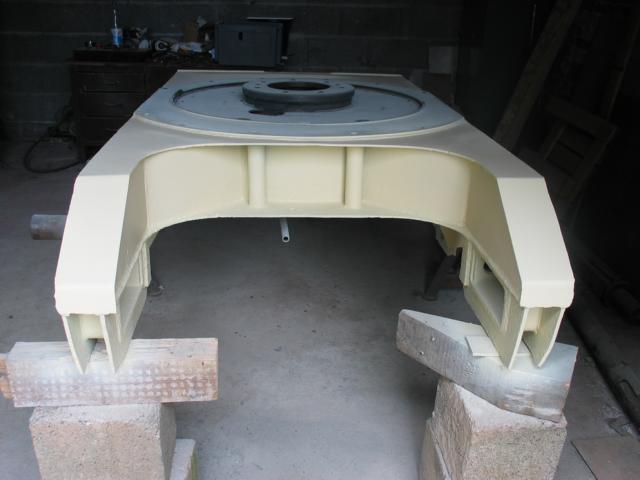

So, nun noch ein paar Bilder vom grundierten Unterwagen. Bevor der schwarz lackiert werden kann, muß ich aber noch ein paar Rostnarben zuspachteln. blink.gif
