Waschberge Transport gestern und heute

[Baggerferd 18]

--

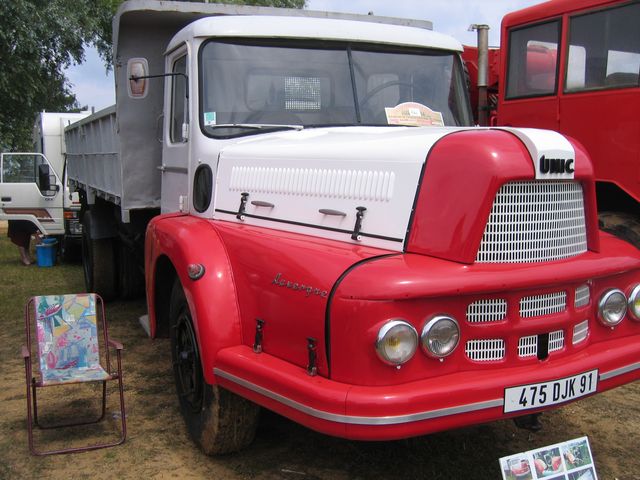

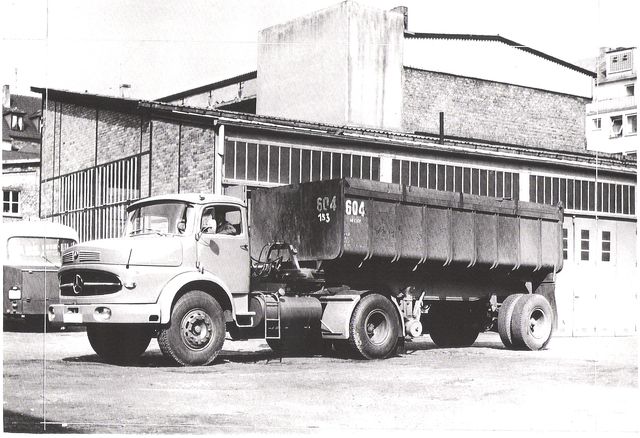

Die Ablösung der Unic stand auch schon bereit DB 1920 Sept. 1962

--

Bevor es weitergeht eine kleine Frage was zeigt dieses Bild?

--

[caterpillar91 1.537]

Bevor es weitergeht eine kleine Frage was zeigt dieses Bild?

Tieferteufen eines Schachtes? der "Eimer" wo der Drinsteht, schaut aus wie ein Teufgefäß, rechts das könnte so ein Druckluftgreifer sein, der mit Seilen gesteuert wird...

Hasst du von sowas eigentlich einmal Detailbilder, also einem Druckluftgreifer oder Abteufarbeiten?



Flo

[handreas 5]

Huch

Da unten stehen ja welche, das hab ich erst gar nicht gesehen.... Aber was das nun genau ist - dazu war ich zu selten "untertage" (genaugenommen, nie)

[Baggerferd 18]

Hallo zusammen,

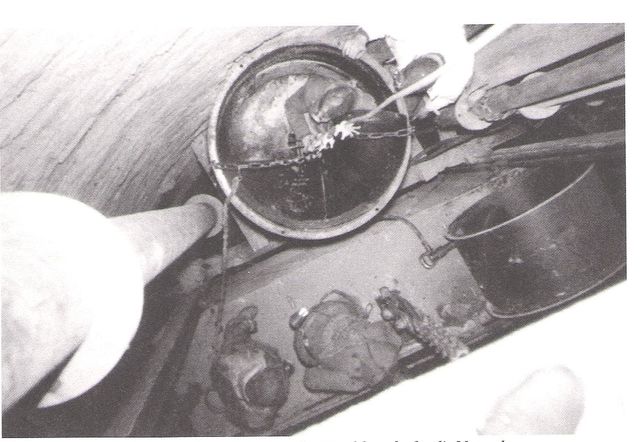

das Bild zeigt folgendes: Blick in den Amelungschacht ca. Okt. 1957 beim Einbau der Wendelrutsche.

Von unten nach oben: unten rechts sieht man den Fuß des Fotografen, der auf einer Schachtbohle steht als
helles Dreieck zu erkennen. Darüber auf dem Dach des südlichen Förderkorbes stehen zwei Schachthauer
daneben erkennt man die Seilkausche an der das Förderseil am Korb angeschlagen ist, rechts davon ein Segment für die Wendelrutsche. Ungefähr in Bildmitte die Wendelrutsche in der ein weiterer Schachthauer
steht und ein zweiter rechts daneben.

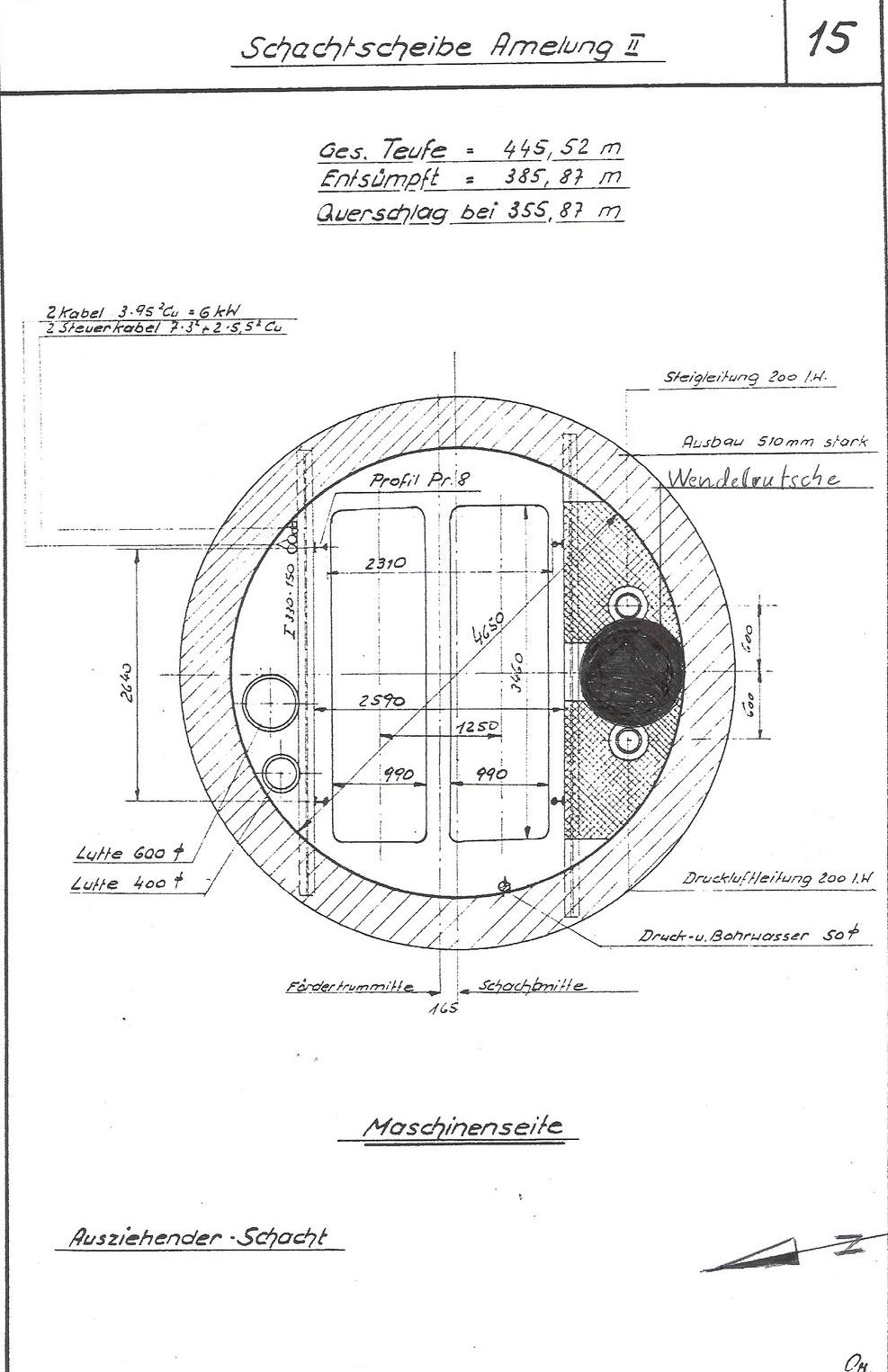

Als weitere Hilfe eine Schachscheibe

--

[Baggerferd 18]

@ caterpillar91

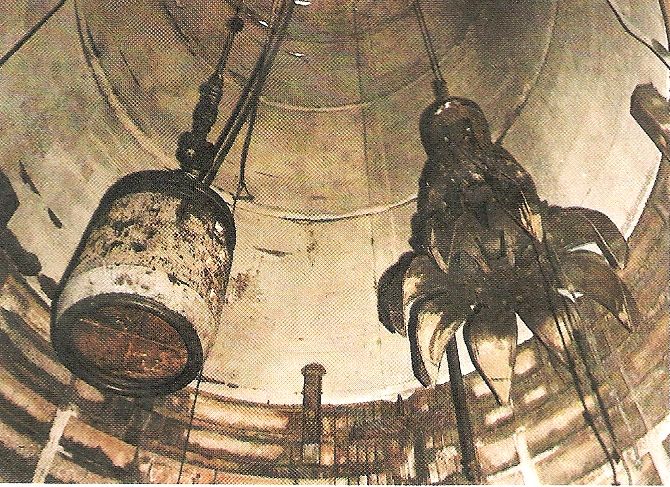

konventionelles Schachtabteufen mit Kübel und Greifer

--
