Doka-Großflächenschalung bei Klärwerksbau in Ungarn

[Bauforum24 1.278]

Ungarn investiert landesweit mehr als 2,5 Milliarden Euro in den Ausbau und die Modernisierung der Abwasserentsorgung- und Aufbereitung. Mittelfristig ist der Bau von mehr als 20 Abwasseraufbereitungsanlagen geplant. Das Kläranlagengroßprojekt Csepel im Süden Budapests umfasst eine Fläche von rund 50.000 m² und ist mit einem Bauvolumen von rund 250 Millionen Euro die mit Abstand größte Einzelinvestition. Nach der geplanten Fertigstellung 2010 wird diese Abwasseraufbereitungsanlage mit einer täglichen Kapazität von bis zu 350.000 Kubikmetern Abwasser zu den leistungsstärksten Kläranlagen in Osteuropa zählen. Die ungarischen Bauunternehmen Hidepitö und Alterra Epitöipari zeichnen als Hauptauftragnehmer für die Ausführung des Stahlbetonbaus verantwortlich. Das Auftragsvolumen beläuft sich auf mehr als 40 Millionen Euro. Mehr als 53.000 Kubikmeter Beton werden mit Schalungsmaterial von Doka in Form gebracht. Das Preis-Leistungsverhältnis, just-in-time-Lieferungen und eine umfassende Baustellenbetreuung sollen dabei einen wirtschaftlichen Schalungseinsatz sicher stellen.

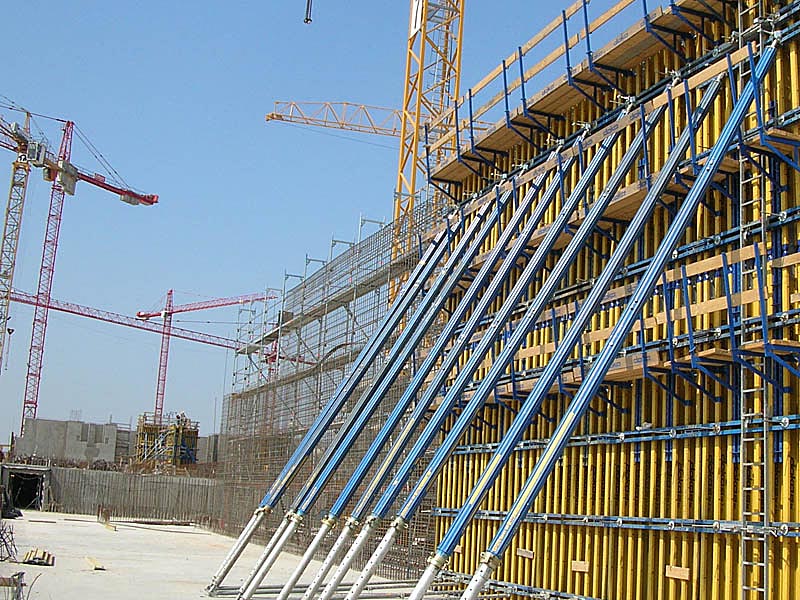

Die Großelemente Top 50 werden mit Eurex 60-Stützen abgestützt.

Für die insgesamt 36 Beckenanlagen werden mehr als 12.368 Laufmeter wasserundurchlässige Wandfläche mit unterschiedlichen Bauteilhöhen von 2 bis 9 Meter hergestellt. Insgesamt müssen rund 150.000 m² Wandfläche errichtet werden. Die Wandstärke variiert dabei zwischen 25 und 65 Zentimeter. Der eingebaute Beton muss dabei nicht nur über absolute Wasserundurchlässigkeit verfügen, sondern auch aggressiven Sulfatangriffen dauerhaft standhalten.

Die bis zu neun Meter hohen Beckenwände werden mit Top 50-Großelementen in einem einzigen Betonierabschnitt ausgeführt. Hohe Einsatzzahlen, großer Frischbetondruck und ein zügiger Baufortschritt stellen dabei die zentralen Anforderungen an das eingesetzte Schalungsmaterial. Zur Optimierung der Baustellenlogistik werden die Top 50-Großelemente vom Doka-Fertigservice vormontiert und einsatzbereit auf die Baustelle geliefert. Just-in-time-Lieferungen entlasten die Baustellenlogistik zusätzlich. Doka-Richtmeister unterstützen die Baustellenmannschaft vor Ort im fachgerechten Einsatz des Schalungsmaterials. Wände mit geringer Höhe werden mit der Doka-Handschalung Frami betoniert.

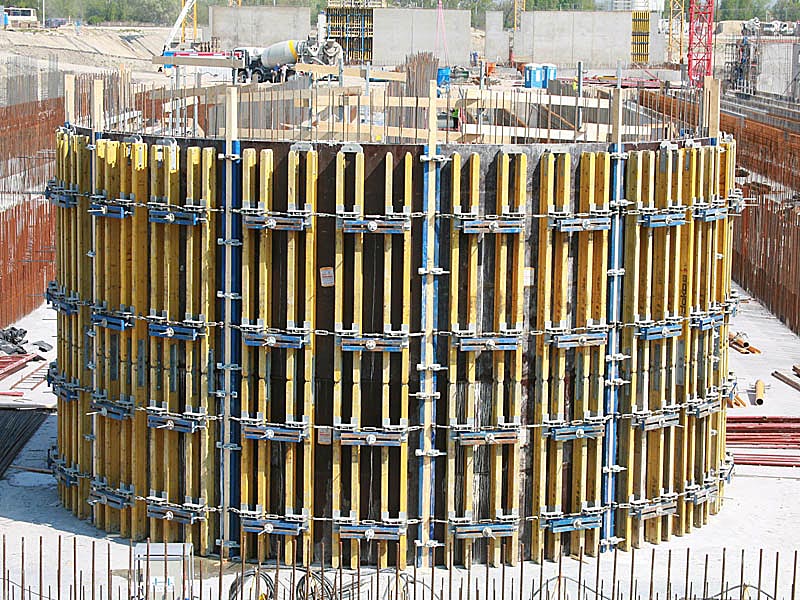

Klärbecken mit ovalem Grundriss und der flexiblen Rundschalung H20.

Die Vorplanungsleistungen der Doka-Schalungstechniker stellen darüber hinaus einen rationellen Schalungseinsatz mit einer geringst möglichen Vorhaltemenge und einer effizienten Materialdisposition in den einzelnen Bauabschnitten sicher. Die kontinuierliche Betreuung der Großbaustelle durch Doka-Schalungstechniker ist dabei ein weiterer Baustein für eine erfolgreiche Projektabwicklung.

Die Großflächenschalung Top 50 wird mit Eurex 60-Stützen gegen den enormen Frischbetondruck sicher abgestützt. Die Handhabung der Eurex 60-Stütze leistet einen wesentlichen Beitrag für zügige Ein- und Ausschalvorgänge. Die Stütze lässt sich anhand nummerierter Abstecklöcher im 10 cm-Raster rasch und exakt auf die geforderte Höhe einstellen. Die Feinjustierung erfolgt stufenlos und millimetergenau. Beim Ausschalen können die meterhohen Stützen dank der speziellen Gewindekonstruktion mit wenigen Hammerschlägen selbst unter hoher Last einfach und schnell gelöst werden.

Zur Befestigung der Eurex 60-Stützen verwendet die Baustellenmannschaft zum ersten Mal den Doka-Expressanker und ist von der Befestigungslösung überzeugt. ?Mit dem Expressanker sparen wir enorm an Zeit und Kosten. Insbesondere der einfache Einbau mit einem herkömmlichen Hammer und die Wiederverwendbarkeit des Ankers haben uns begeistert", unterstreicht Zoltan Hetenyi, Bauleiter der Arge Hidepitö - Alterra Epitöipari, die Vorteile des Expressankers im Baustellenalltag.

Zusätzlichen zu der großflächigen Wandschalung werden insgesamt 208 Säulen mit einer Höhe von bis zu 4,1 Meter hergestellt. Der Einsatz der Stützenschalung KS soll dabei einen zügigen und wirtschaftlicher Bauablauf sichern. Die Stützenschalungen sind ebenso wie die Top 50-Großelemente mit dem Aufstiegssystem XS sowie mit stabilen Betonierbühnen ausgestattet.

Das Doka-Aufstiegssystem XS mit integriertem Rückenschutz steht auf der Baustelle sowohl bei den neun Meter hohen Top 50-Großelementen als auch bei der leistungsstarken Stützenschalung KS im Einsatz. Das Aufstiegssystem gewährleistet mit dem stabilen Rückenschutz einen sicheren und damit auch schnellen Auf- und Abstieg zu den Arbeitsbühnen. Die Absturzgefahr wird auf ein Minimum reduziert, die Auf- und Abstiegszeiten deutlich verkürzt. Bis dato konnten Dank des hohen Sicherheitsstandards der Doka Schalungen und Arbeitsbühnen rund 40.000 Kubikmeter Beton ohne Zwischenfall eingebracht werden. ?Mit dem XS-Rückenschutz fühlen sich die Bauarbeiter beim Auf- und Absteigen einfach sicherer. Wir werden dieses durchdachte Aufstiegssystem künftig auch auf anderen Baustellen einsetzen", so Bauleiter Zoltan Hetenyi. Die Doka-Sicherheitslösungen überzeugen auch die ungarischen Arbeitsinspektoren. Die Großbaustelle wird im Zwei-Wochen-Rhythmus auf die Einhaltung der Sicherheitsstandards kontrolliert. Bislang wurden keine Mängel beanstandet.

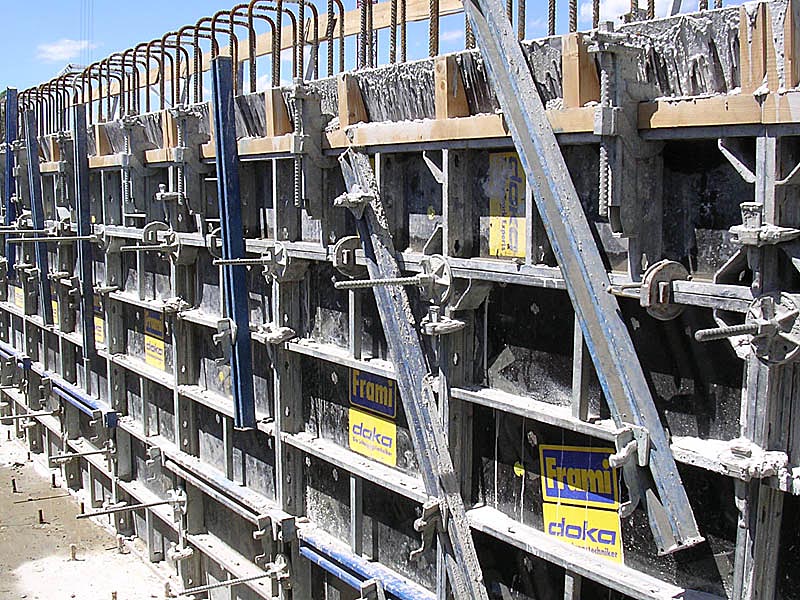

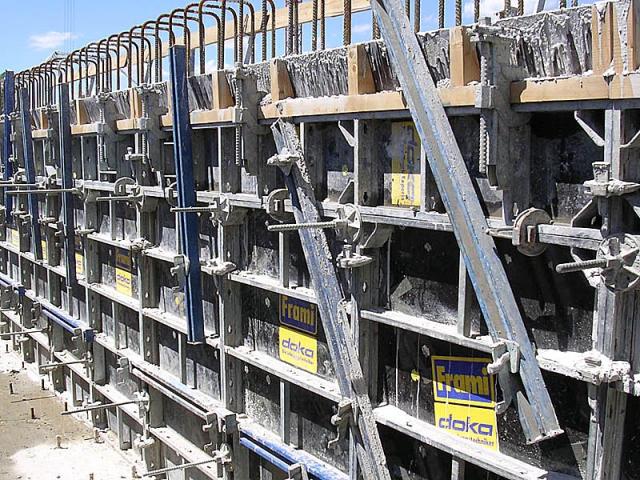

Für Wände mit geringer Höhe kommt die Handschalung Doka Frami zum Einsatz.

(Fotos: Doka)
