LIEBHERR 12K

[Torsten K 57]

Schöne Bilder. Nur hast du die Achsen verwechselt. Die von dir bezeichnete Vorderachse ist die Hinterachse und umgekehrt.

Den "umgedrehten" Ausleger gab es so auch beim 6 K und 10 K.

[Gast stephan1964]

Hier im Forum wird über die Rettung eines Liebherr Form 12 Nadelauslegerkrans berichtet.

Hi Alwin,

ich lese Deinen Beitrag zwar erst nach 4 jahren, aber trotzdem muß ich mich melden und die Hand heben

Dein Verweis zum Form 12 Nadelausleger will nur bedingt passen:

der Form 12, der bei der IGHB gelandet ist und dort vielleicht bald in Angriff genommen werden kann, ist aus der "klassischen" Liebherr A-Seriedie sich in den 50ern extremer Beliebtheit erfreut hatte und bis in die Mit-70er überall vertreten war.

Es gab aber ab Mitte/Ende der 60er noch einen anderen 12A, den man mit den Form x A nicht vergleichen kann/konnte:

Das war dieser Zwitter-Kran, den es als Nadelausleger (12A) und als Katzausleger (12K) gegeben hat, der einen Teleskopturm aus Winkelprofil hatte, der serstmals bei LH nach hinten umgelegt wurde.

König, Potain und Boillot grüssen heftigst

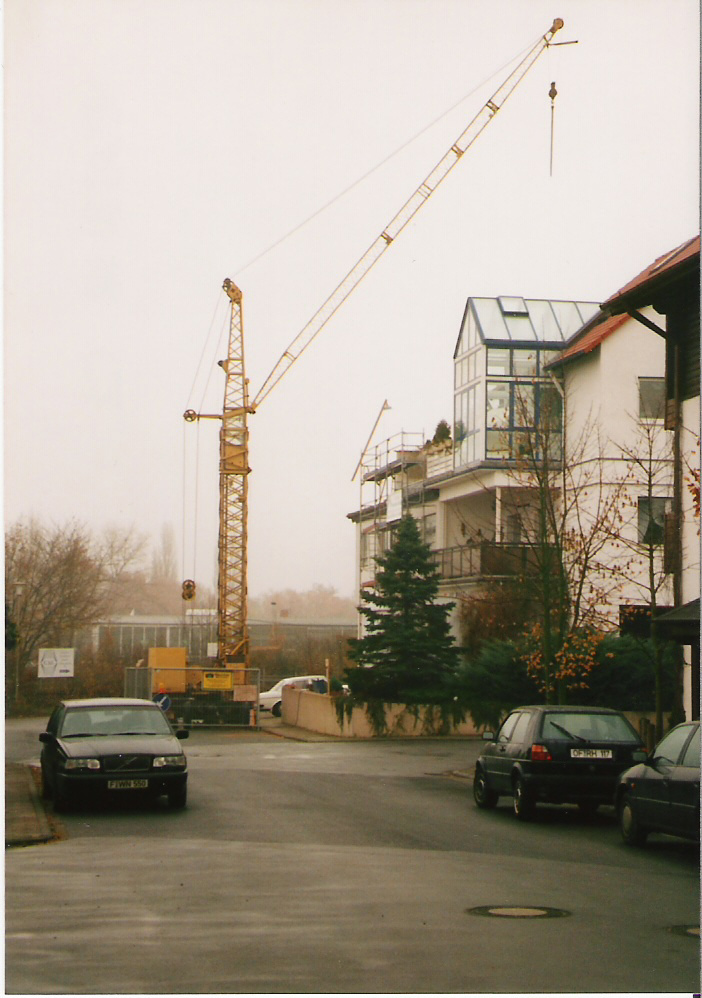

Hier hast Du den zugehörigen 12A (genaugenommen 12A 14)

Liebherr_12A14_1966.pdf

Liebherr_12A14_1966.pdf

[baumamuseum 2]

Hallo zusammen,

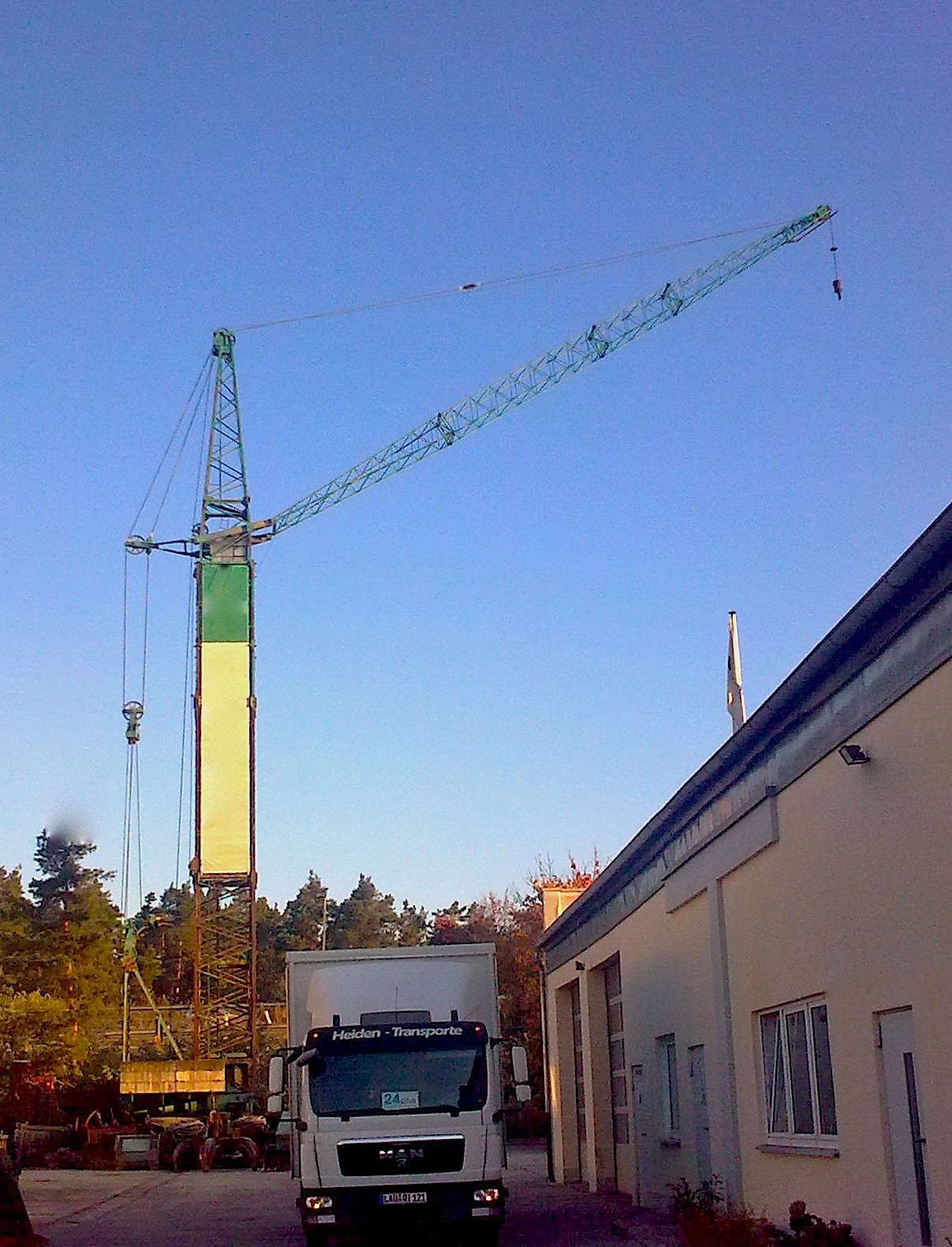

hier mal ein Foto von dem vorgenannten Liebherr Form 12A/14:

Viele Grüße
Baumamuseum

[Gast stephan1964]

Ach ja: eine Gemeinsamkeit haben diese Sonderlinge 12A und 12K dann doch mit einem "richtigen" A-Kran:

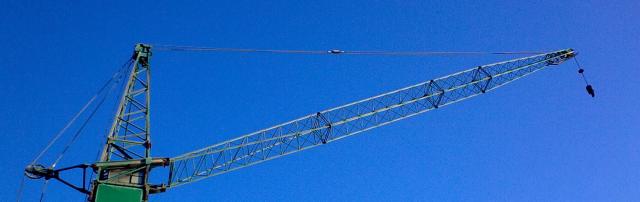

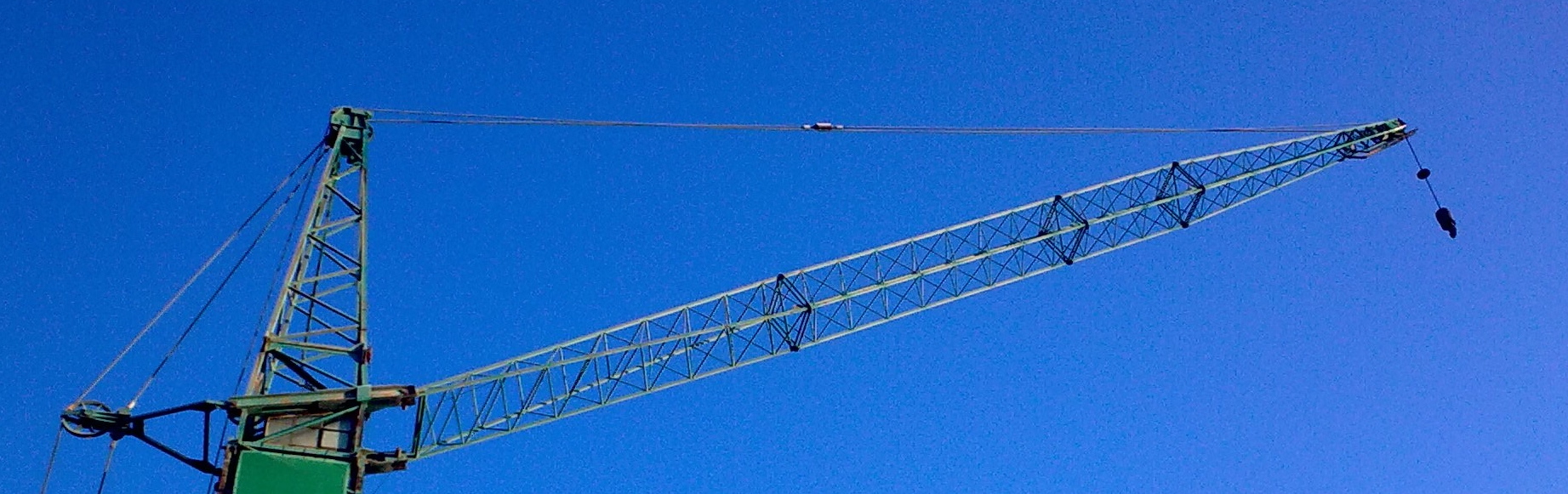

Der Versuch, eine 1-Strang Ausgerhalterung zu etablieren!

da muß wohl ein Konstrukteur in Biberach im Jahre 1965/66 einen Geistesblitz gehabt haben, welchen man dann in 2 neuen Kranmodellen (beide hier aus 1966) untergebracht hatte:

Naja, den tieferen Sinn habe ich bis heute nicht verstanden, denn die Kosten für ein kurzes, dickes Stahlseil (1-Strang) dürfte sich ggü einem längeren dünneren (2-Strang) nicht großartig unterschieden haben.

[Gast stephan1964]

Die Unsymmetrie auf der Turmspitze - Auslegerhalteseil links, Hubseil rechts und das ganze trifft sich dann irgendwo auf dem Weg zur Auslegerspitze - hat mich noch nie überzeugt...

... durchgesetzt hatte es sich auch nicht, denn alle anderen, auch der 45A 65 wurden mit 2-Strang Auslegerseil weitergebaut
