140m Erdwärmesondenbohrung

[Watermaster01 9]

Salü User,

vom 26.07-27.07.07 wurde in Wendlingen/Neckar eine Bohrung zur Einbringung einer Erdwärmesonde erstellt. Ausführende Firma war die Fa. Terrasond aus Günzburg www.terrasond.de. Auftraggeber ist die Stadt Wendlingen www.wendlingen.de die auf diesen Grundstücken die Auslagerung der Sportstätten plant und auch durchführen wird. Als erste Massnahme nach dem Räumen der Felder und Wiesen wurde die Bohrung erstellt.

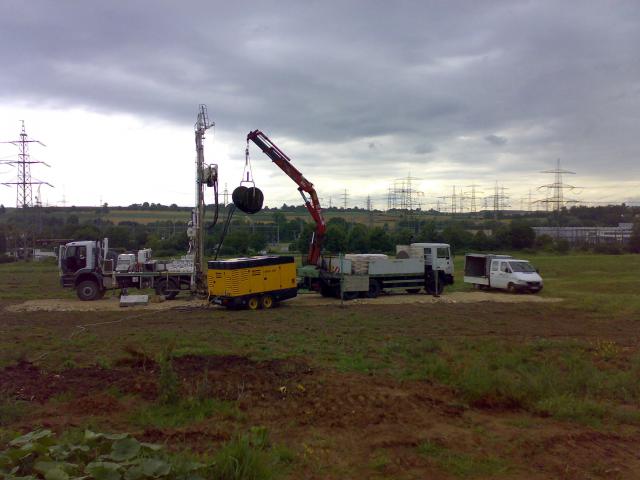

Hier ein Überblick der gesamten Baustelle:

bearbeitet 28. Juni 2007 von Watermaster01

[Watermaster01 9]

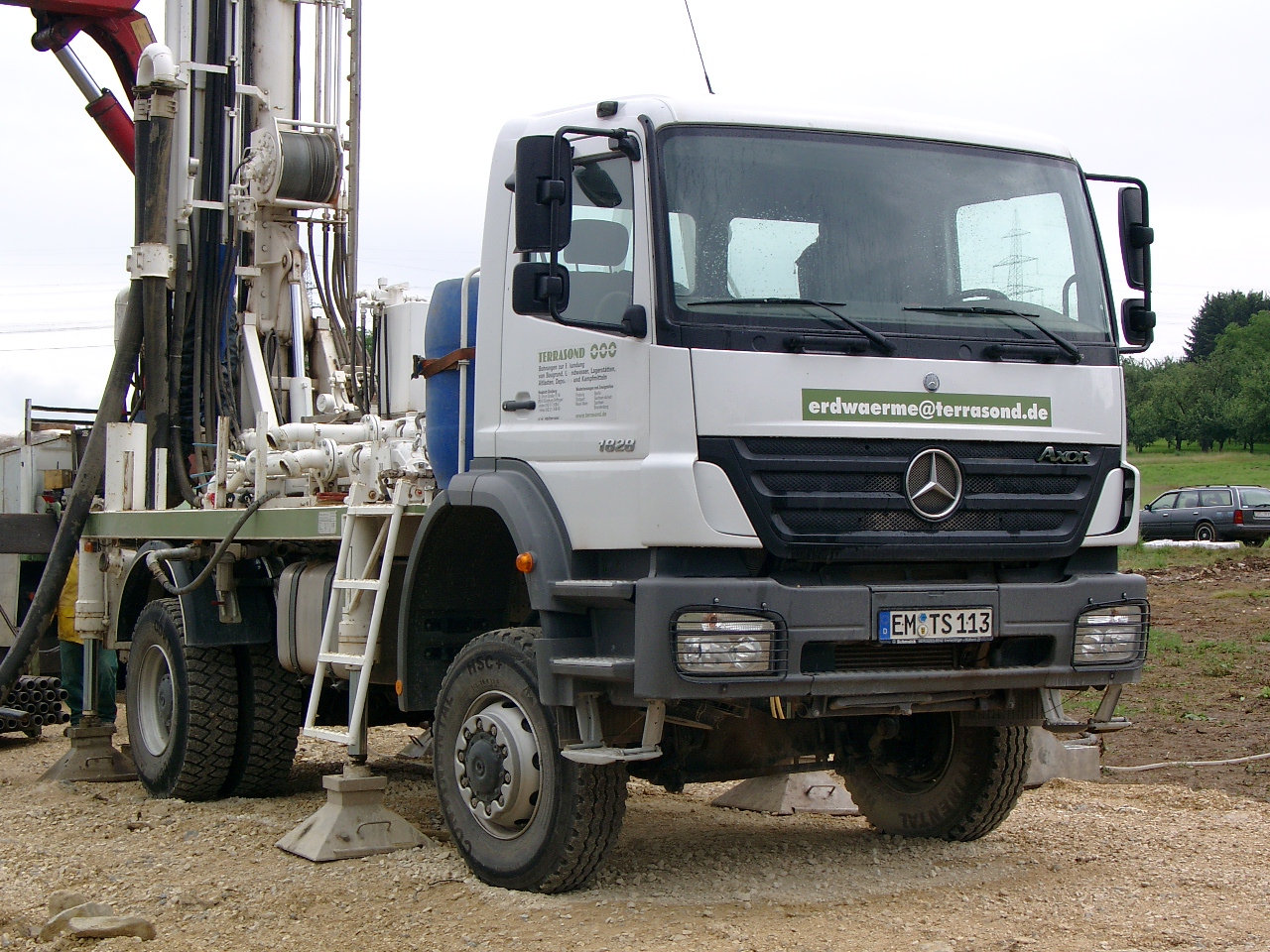

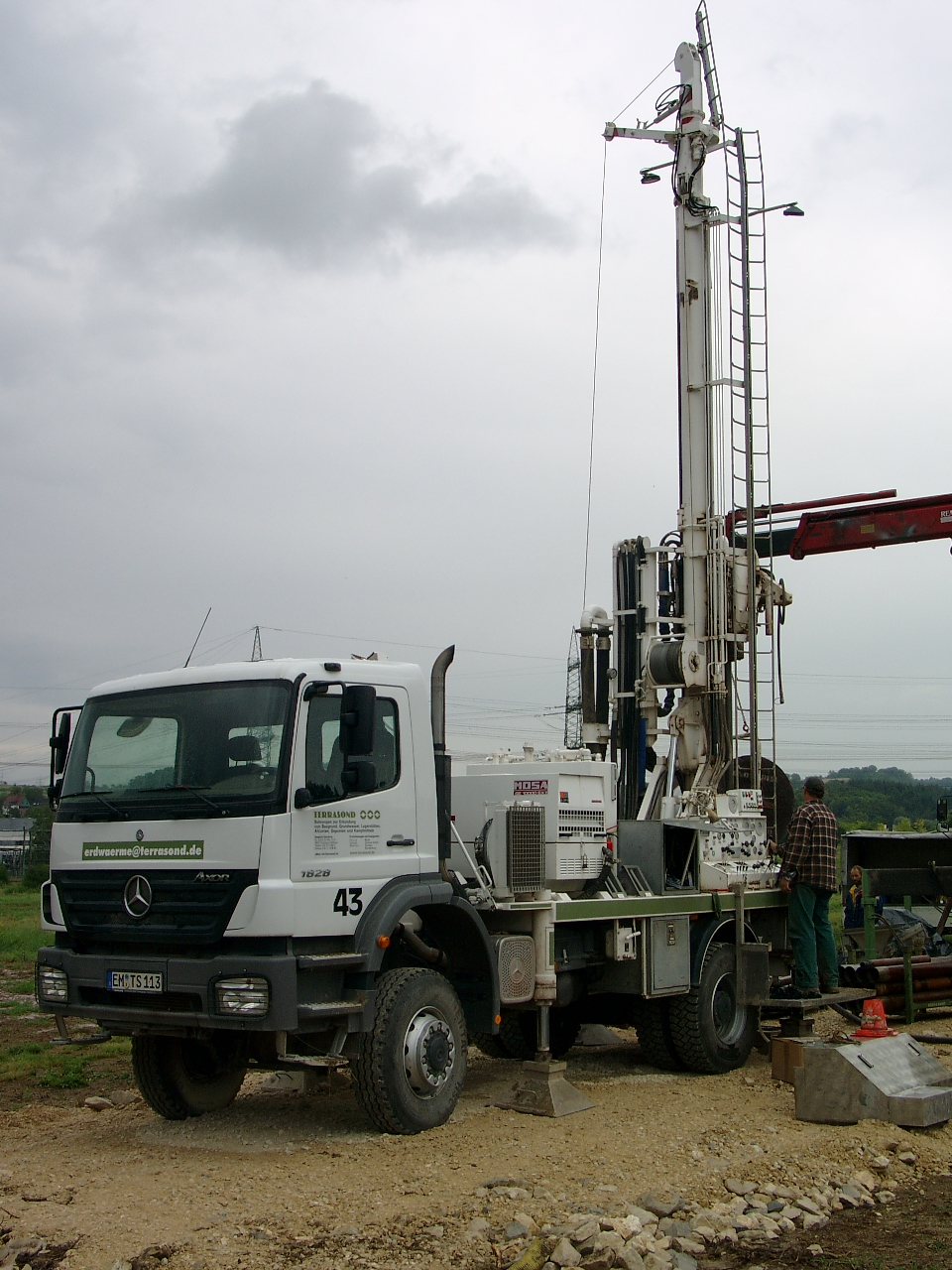

Die 140 m tiefe Bohrung erfolgte mit einem relativ neuen Bohrgerät (ca. 2 Jahre) aufgebaut auf einem Axor 4x4 1828.

[Watermaster01 9]

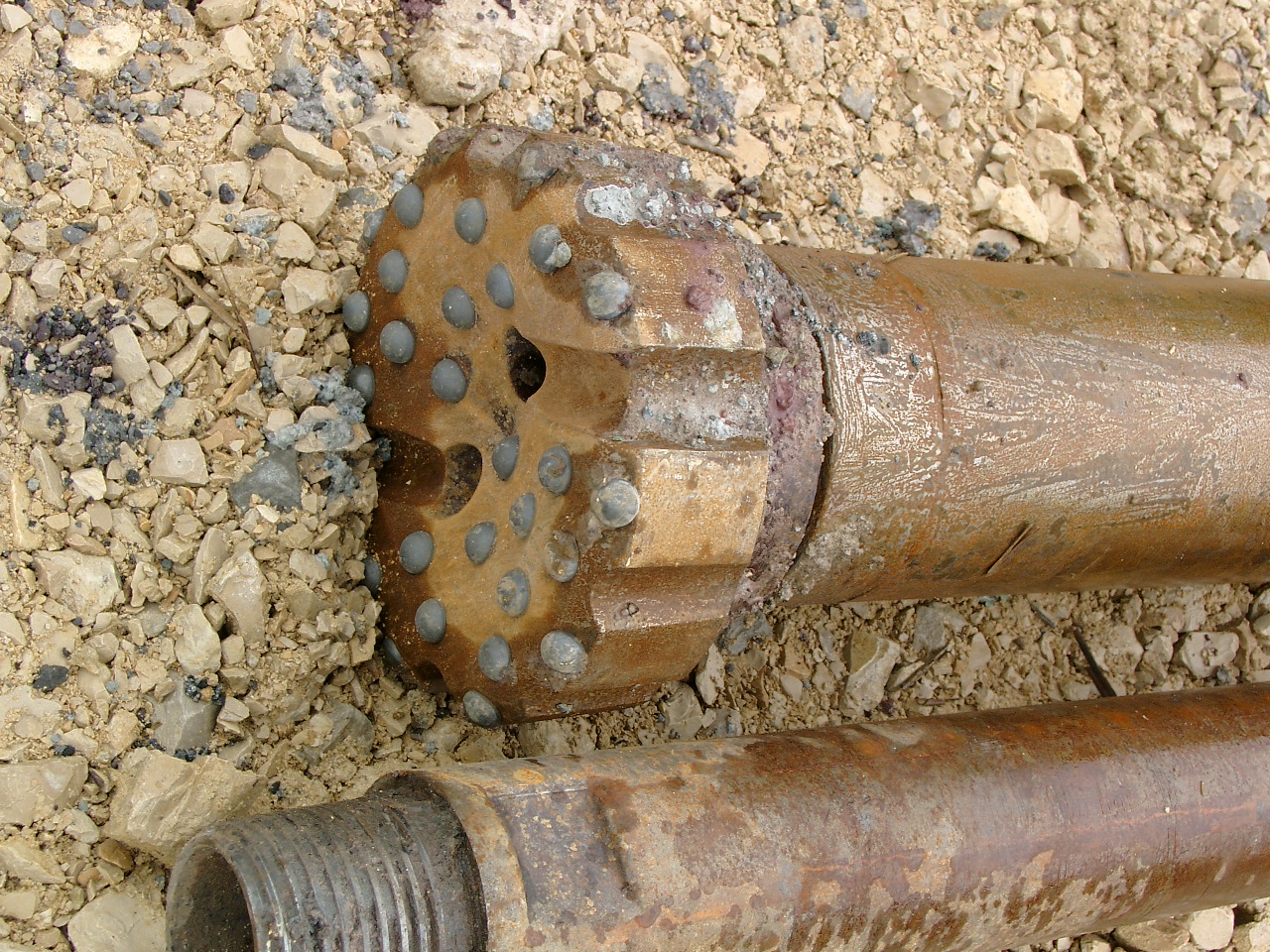

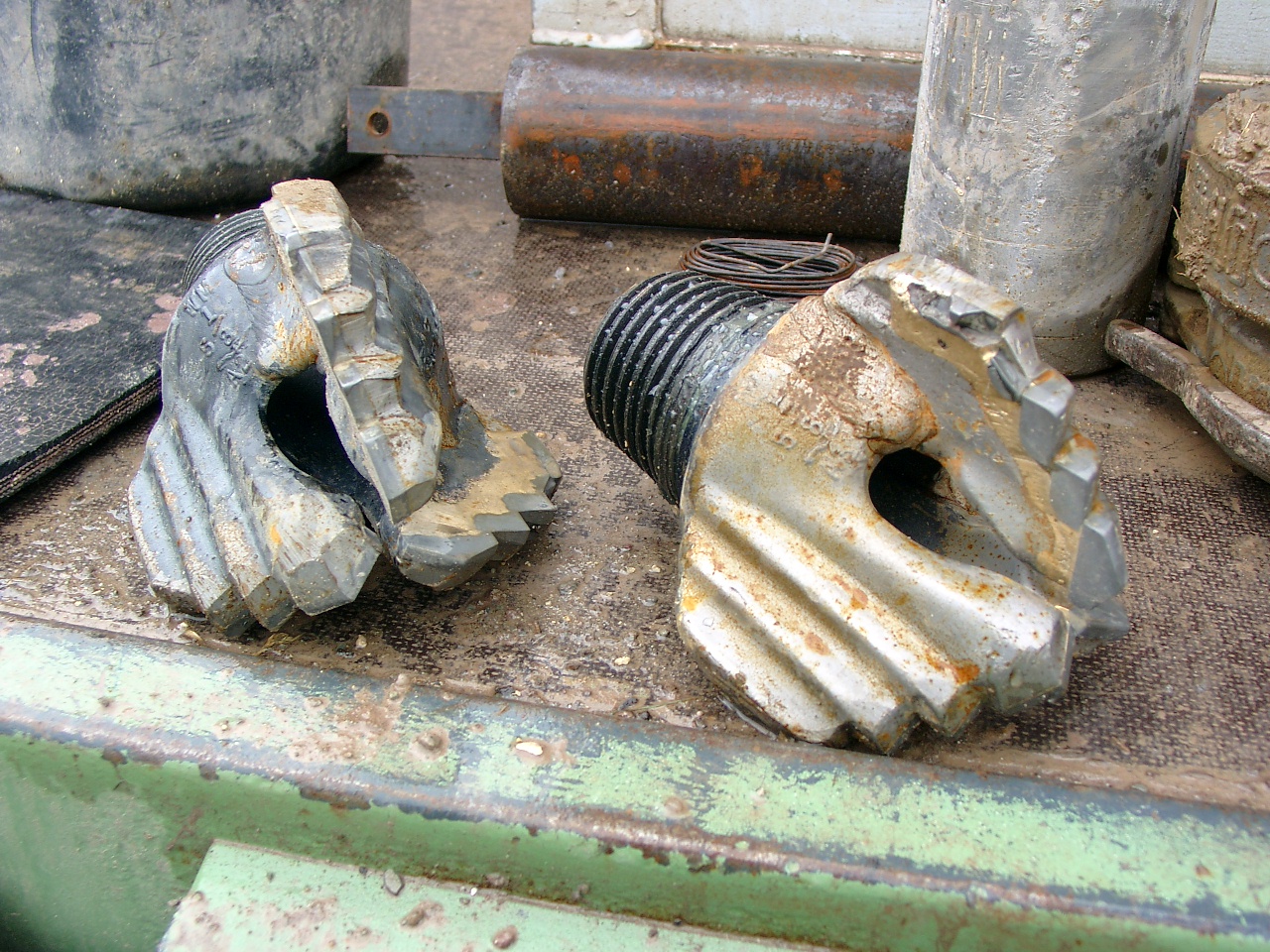

Gebohrt wurde mit verschiedenen Meiseln je nach Gesteinsformation:

[Watermaster01 9]

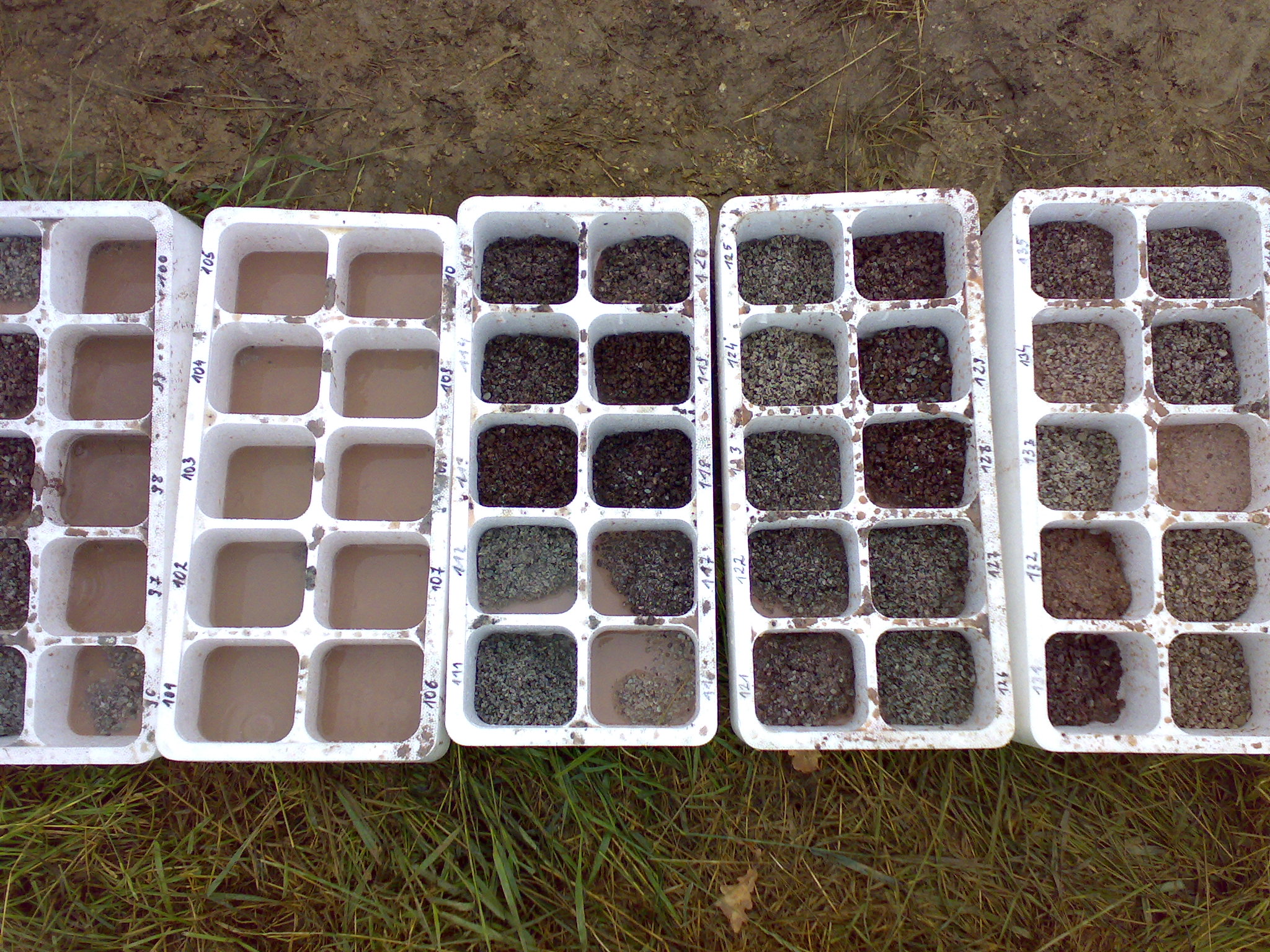

Gut zu erkennen ist die unterschiedliche Färbung des Bohrgutes von dem jeweils pro Meter eine Probe genommen wurde. Anders als bei Kernlochbohrungen dient das Material nur als Anhaltspunkt für den Geologen da das Gestein sich vermischen kann.

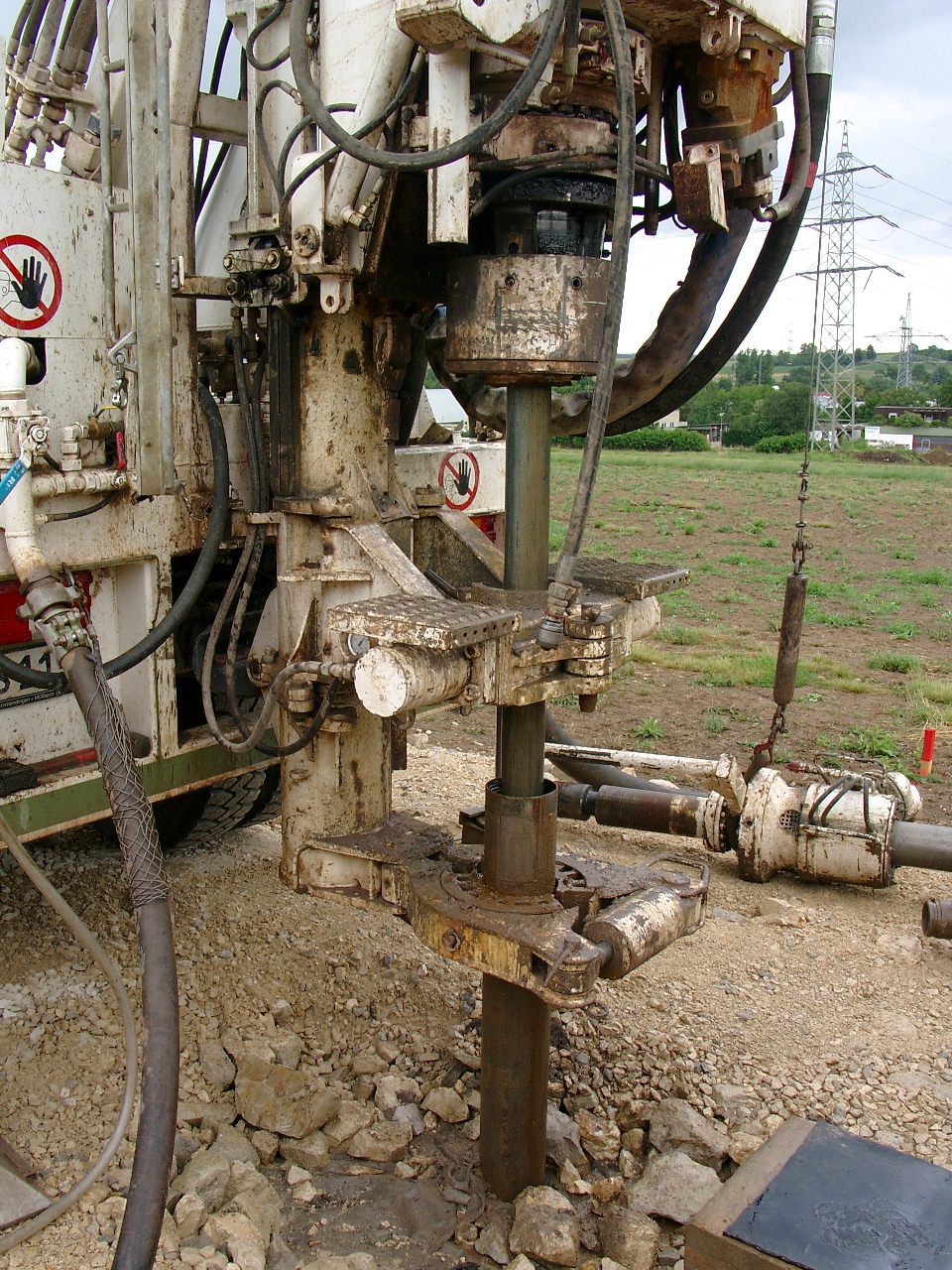

Blick auf den Bohrantrieb mit Verrohrung:

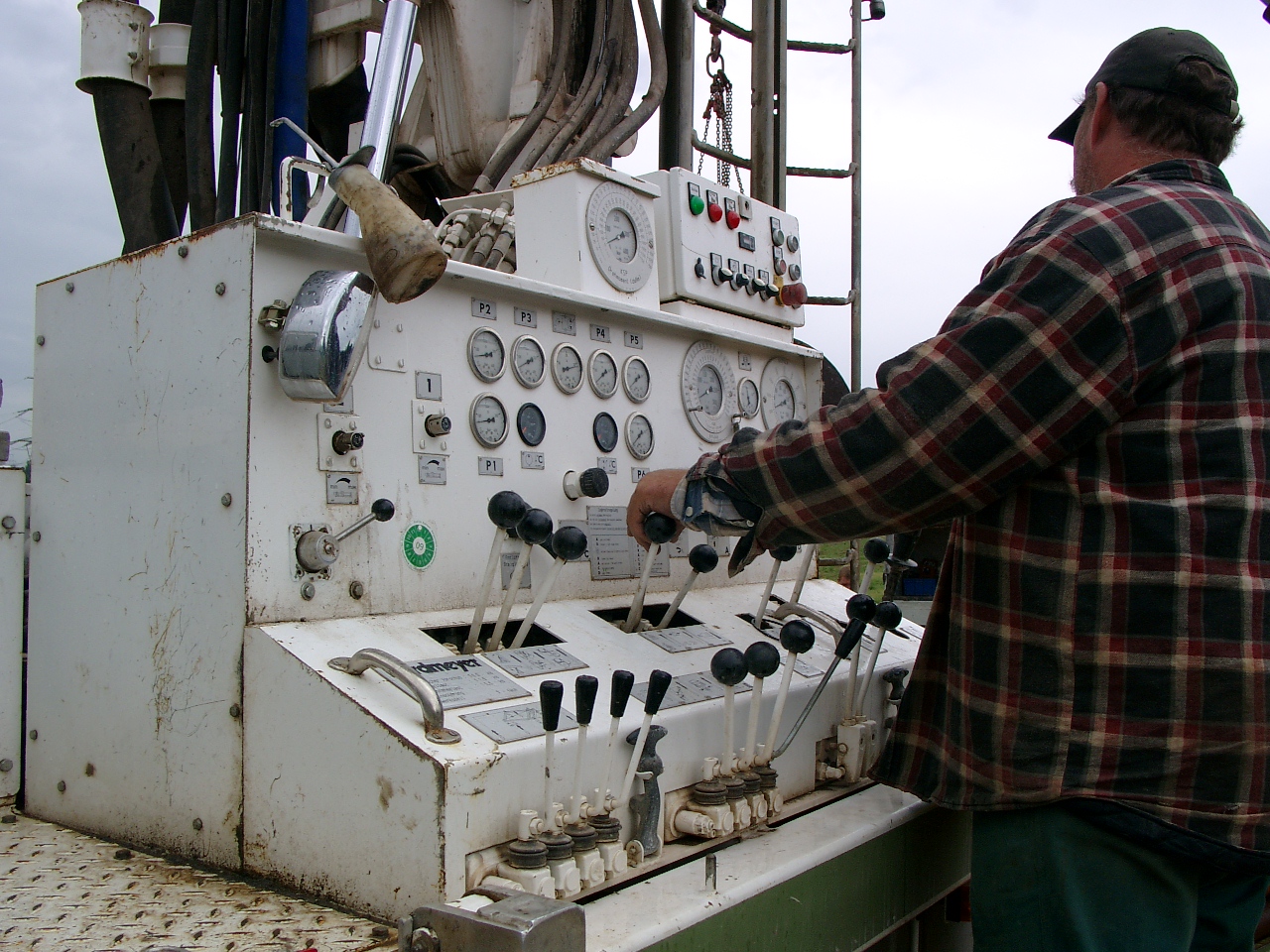

Das Bedienerfeld des Bohraufbaus:

[Watermaster01 9]

Die eigentliche Erdwärmesonde besteht aus 4 PE-HD 100 Schläuche in der Dimension DA 32. Zusätzlich wurde noch ein 5. 32iger PE-LD Schlauch eingezogen der für die Verdämmung (wiederauffüllen des Bohrloches) dient.

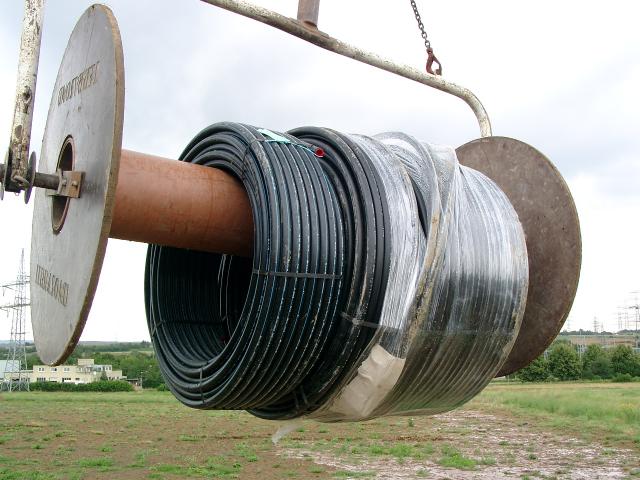

Alles sauber aufgewickelt:

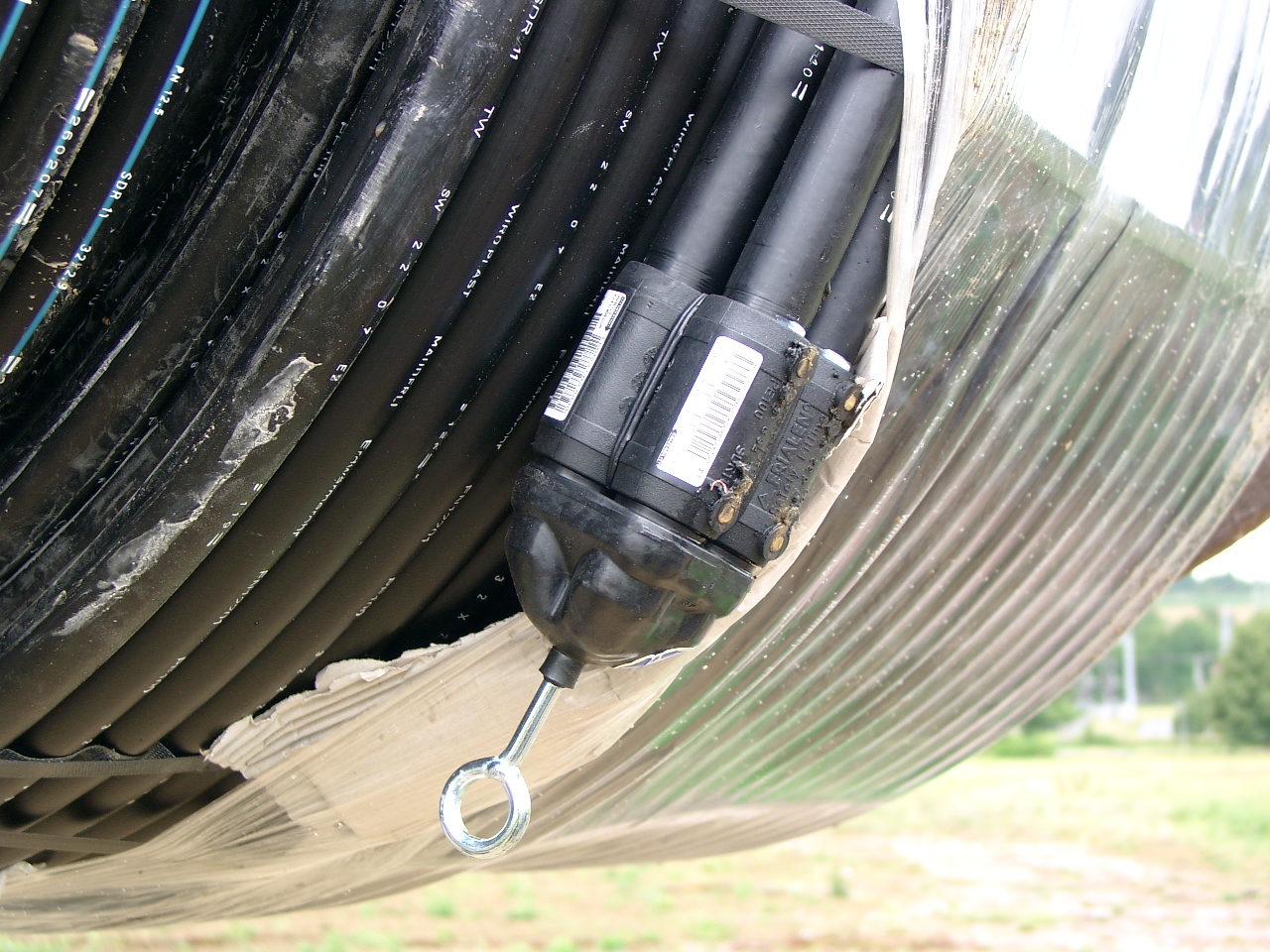

Wichtig an der Sonde ist der Kopf damit der Wasserkreislauf zu 100% funtioniert:

Damit das PE-Rohr nicht vom Grundwasser aufgeschwämmt werden kann wurde am Kopf ein Eisengewicht befestigt. Anschliessen wurde die Sonde mit Wasser gefüllt um noch mehr Eigengewicht zu erreichen.

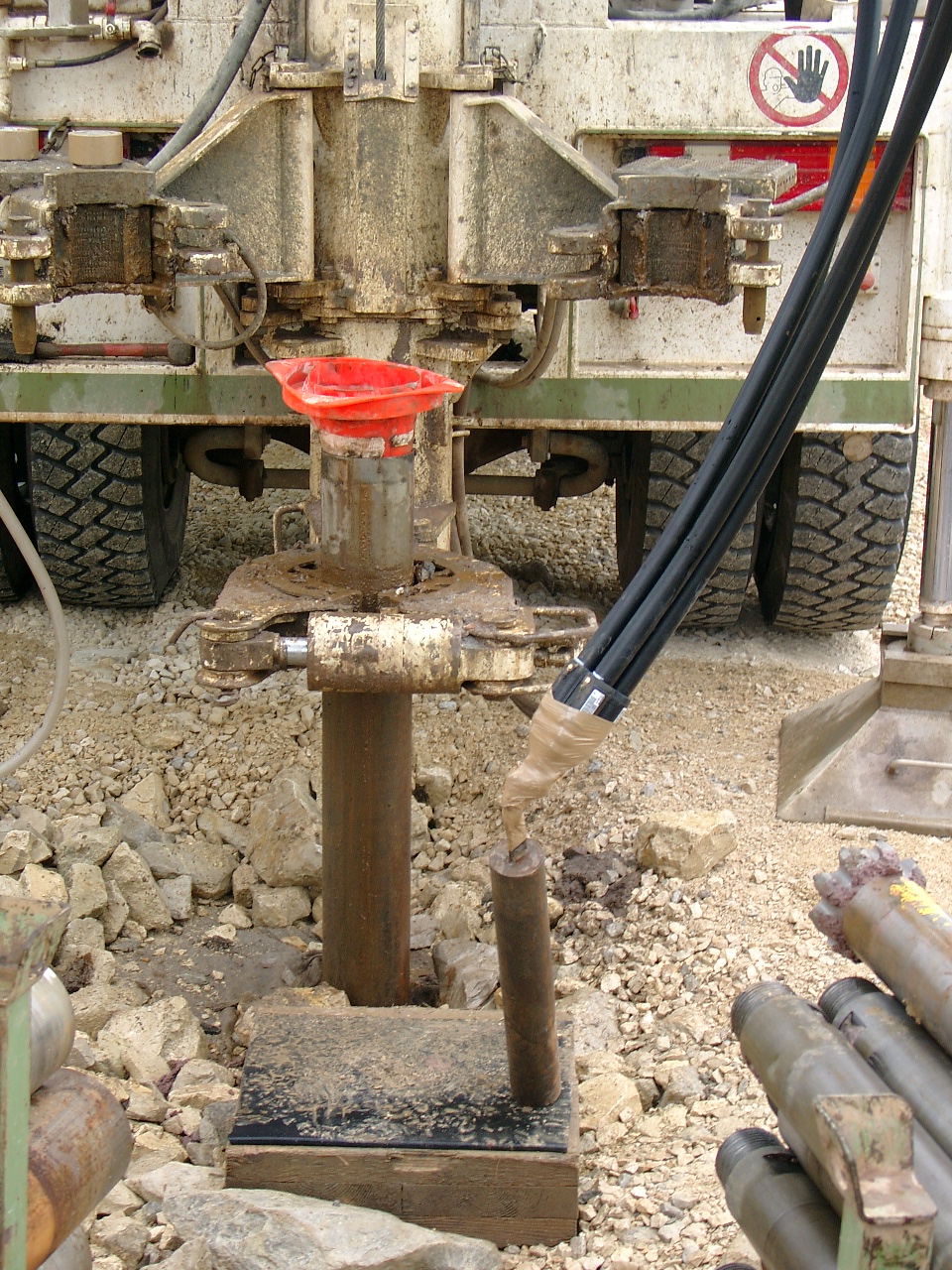

Sonde kurz vor dem Einbau, sehr lobenswert ist der Kratz-Schutz in Form eines Leitkegels am Bohrrohr:
