Technik des Liebherr 13 K

[Torsten K 57]

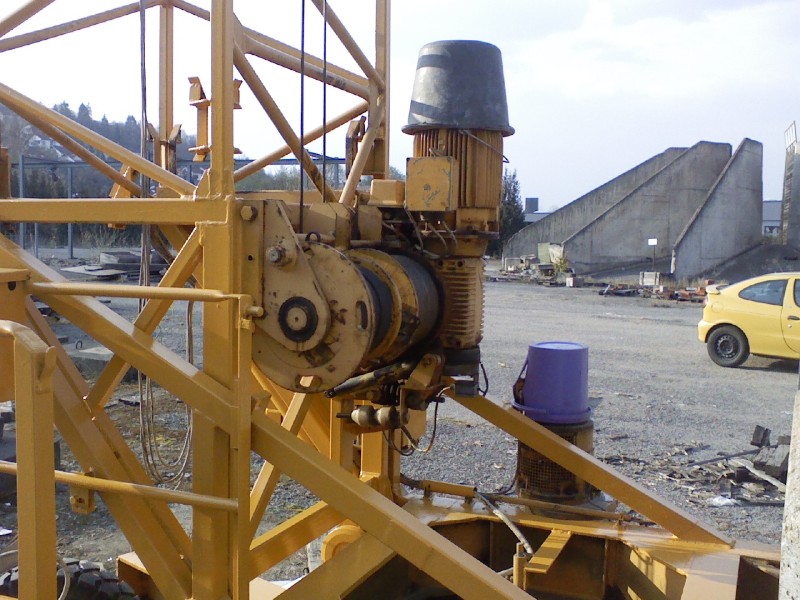

Die Windwerkskonsole

Im Gegensatz zu den meisten Untendrehern, ist das Hub und das Montagewerk nicht auf der Drehbühne, sondern am Turm angebracht.

[Torsten K 57]

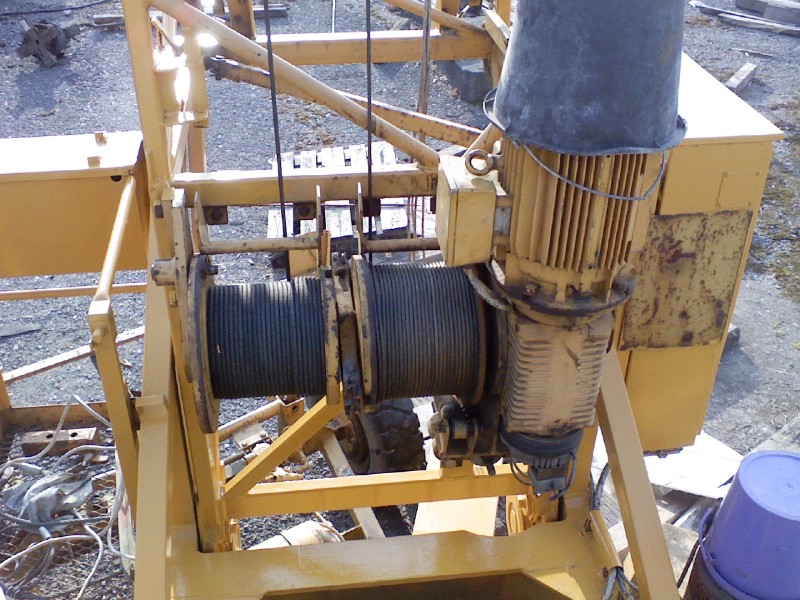

Die rechte Trommel ist das Hubwerk, die linke Trommel das Montagewerk

[Torsten K 57]

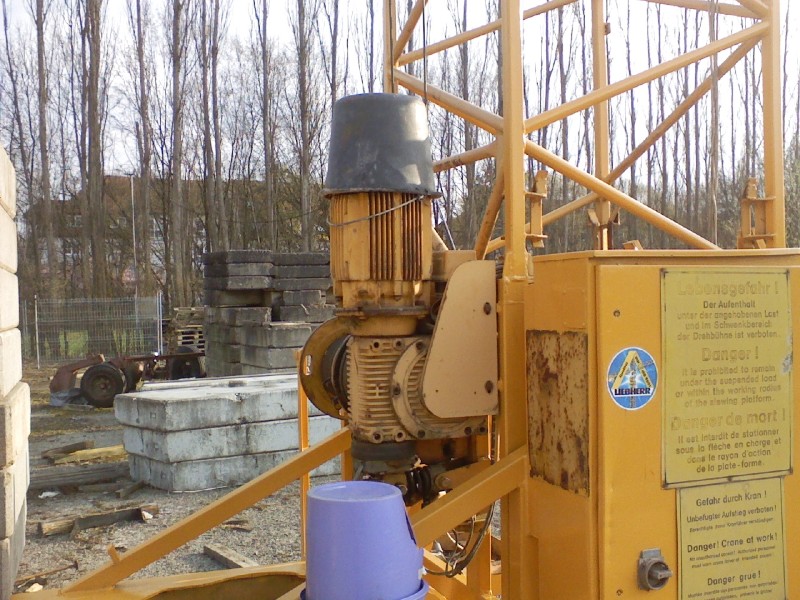

Der Motor

[Torsten K 57]

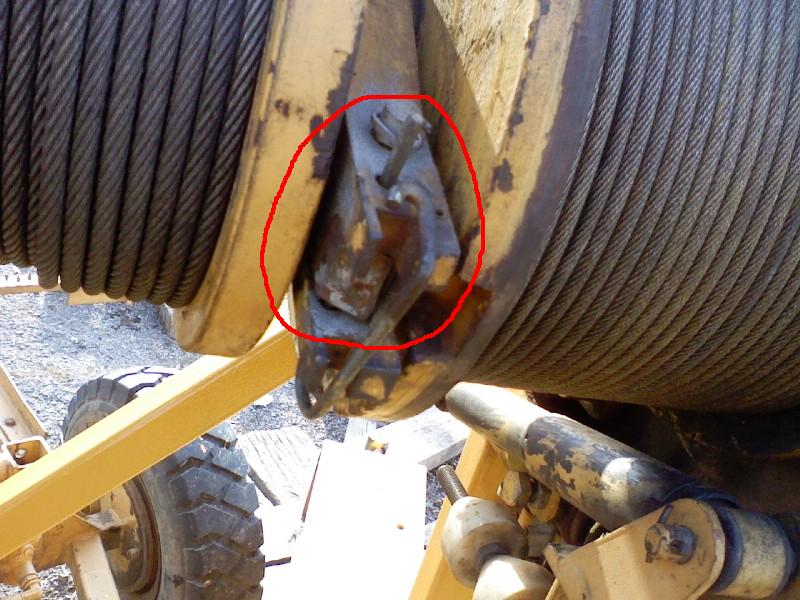

Im nächsten Bild ist die Mitnehmerklaue zu sehen, welche in die Montagetrommel eingerastet wird, wenn montiert wird.

Ist der Kran in Betrieb, wird die Montagetrommel mittels Bolzen gesichert, was gleichzeitig das austeleskopierte Turmoberteil hält.

[Torsten K 57]

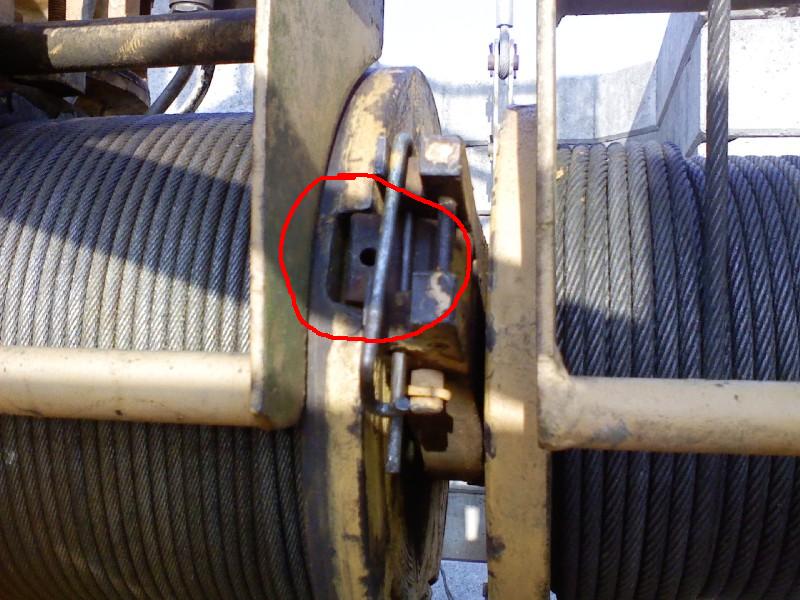

Hier in der Hubtrommel ist die Mitnehmerklaue eingerückt, so das die Hubtrommel betrieben werden kann.
