Terex Atlas Ladekran erweitert Leistungsbereich von Lkws

[Bauforum24 1.335]

Scheeßel. Mit einem Terex Atlas Ladekran vom Typ 105.2 E deckt das neue Kipperfahrzeug gleich beide Leistungsbereiche eines norddeutschen Baustoffhändlers ab. Mit dem aufgebauten Dreiseitenkipper werden geladene Schüttgüter, wie Sand, Kies und Mörtel, an Ort und Stelle abgekippt. Der Ladekran mit seinem Lasthaken dient zur Be- und Entladung von überwiegend sperrigen, unpalettiert abgepackten Baustoffen und auch palettierten Waren.

Die vom Terex Atlas Händler Atlas von der Wehl projektierte und aufgebaute Komplettlösung mit der Kombination Ladekran und Dreiseitenkipper erwies sich laut Hersteller in der Praxis als robust und kostensparend.

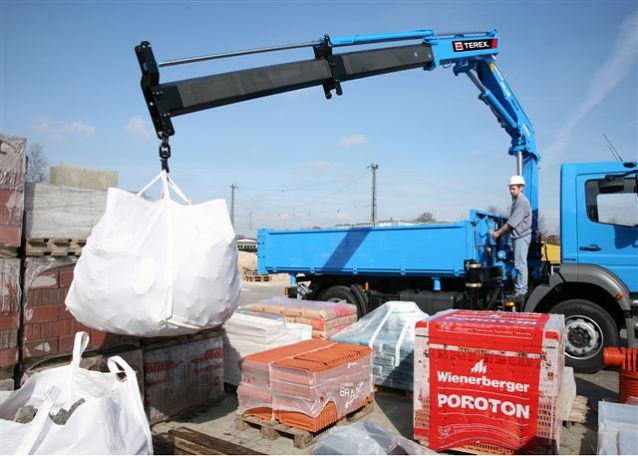

Der TEREX Atlas Ladekran 105.2 E hebt einen ?Big-Bag" mit Pflastersteinen aus dem Außenlager
eines Baustoffhandels. Gut zu erkennen, dass ein Gabelstapler hier die Ware nicht so problemlos
aufnehmen und dem LKW zuführen könnte.

Der hinter dem Fahrerhaus aufgebaute Terex Atlas Ladekran 105.2 E A2 hat als Grundgerät 7,2 m Ausladung und benötigt wenig Raum zwischen Fahrerhaus und Aufbau. Der seitlich versetzte Knickarm ist 2 x hydraulisch ausschiebbar und erreicht bei voller Auslage eine Tragkraft von 1,55 t. Der Kransockel ist mit zwei ausziehbaren Abstützverbreiterungen ausgerüstet, die bei Fahrzeugen dieser Größenordnung für sicheres Standverhalten sorgen. Die Kransäule mit Hochleistungslagern hat einen Schwenkbereich von 410°. Die erforderliche Ölfördermenge beträgt 45 l / min bei einem Betriebsdruck von 270 bar. Die Säulenlagerung verfügt über eine gut zugängliche, zentrale Schmierleiste.

Die komplette Hydraulikanlage besteht aus Hub- und Knickzylinder mit Umlenkgestänge, Schwenkzylinder, Schubzylinder und einem montierten Hochdruckfilter. Durch die Kinematik des Umlenkgestänges wird der nutzbare Bereich des Kranes ausgeweitet. Sowohl bei waagerechter, wie auch in steiler Armstellung garantiert dieser Kran hohe Hubkraft. Gerade die steile Armstellung ist für den Baustoffhandel wichtig, da auch an der Stirnwand hohe und schwere Ladung auf- und abgesetzt werden muß.

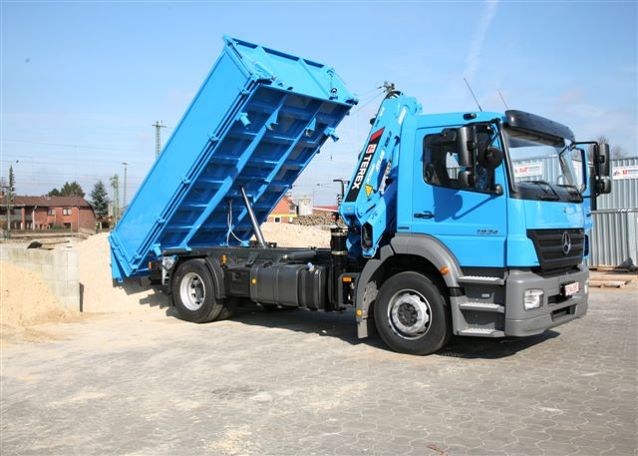

Beim Auskippen von Schüttgut bleibt der Ladekran eingefaltet. Das TEREX Atlas Modell
105.2 E hat als Grundgerät A2 eine Ausladung von 7,2 m. Die Tragkraft des 1.420 kg
schweren Krans beträgt bei voller Ausladung noch 1,55 t.

Der Steuerblock mit Zweiseitenschaltung ist liegend angeordnet und hat fünf Einzelsteuerelemente.

Die Kranabsicherung erfolgt über das bewährte Atlas-SLC-System (Sicherheits-Last-Control-System) und die exakte Einstellbarkeit erfolgt über das ACM (Atlas-Crane-Management).

Der Kran verfügt über einen Betriebsstundenzähler, optisch / akustische Überlastanzeige und Höhenwarneinrichtung.

Das Betriebsgewicht beträgt 1.420 kg.

Das Modell 105.2 E wird nach den neusten europäischen Sicherheitsnormen EN 12999 und den Richtlinien der Berufsgenossenschaften entwickelt und produziert.

Die umfangreiche Produktpalette von Terex Atlas Ladekranen umfasst 50 Grundtypen mit mehr als 230 Auslegervarianten, Reichweiten bis 21 m und bis zu acht hydraulischen Ausschüben. Mit dieser Vielfalt soll sichergestellt werden, dass jeder Kran optimal auf das jeweilige Trägerfahrzeug und jeglicher Kundenanforderung abgestimmt werden kann.

Der durch Atlas von der Wehl aufgebaute Dreiseitenkipper ist in Niedrigbauweise konzipiert. Die Abmessungen betragen 4.200 x 2.420 x 700 mm. Beide Seitenwände, so wie die Rückwand, sind klapp- und pendelbar. Durch Verwendung einer einteiligen Naxtra-Bodenplatte und verstärkten Alu-Bordwänden mit Federentlastung garantiert dieser Aufbau eine hohe Lebensdauer.

Die Kipperhydraulik besteht aus Qualitätskomponenten und wird von einem pneumatischen Geberventil, links neben dem Fahrersitz, bedient. Die Hydrauliken von Kran und Kipper sind aufeinander abgestimmt und die Bedienung dadurch vereinfacht.

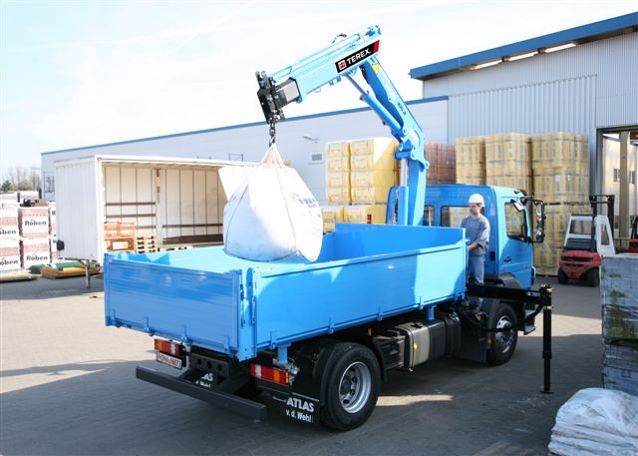

Mit dem TEREX Atlas Ladekran 105.2 E wird per Lasthaken ein ?Big-Bag" Sand auf den
Dreiseitenkipper verladen.

(Fotos: Terex)
