Katzenbergtunnel

[tunnelmani 143]

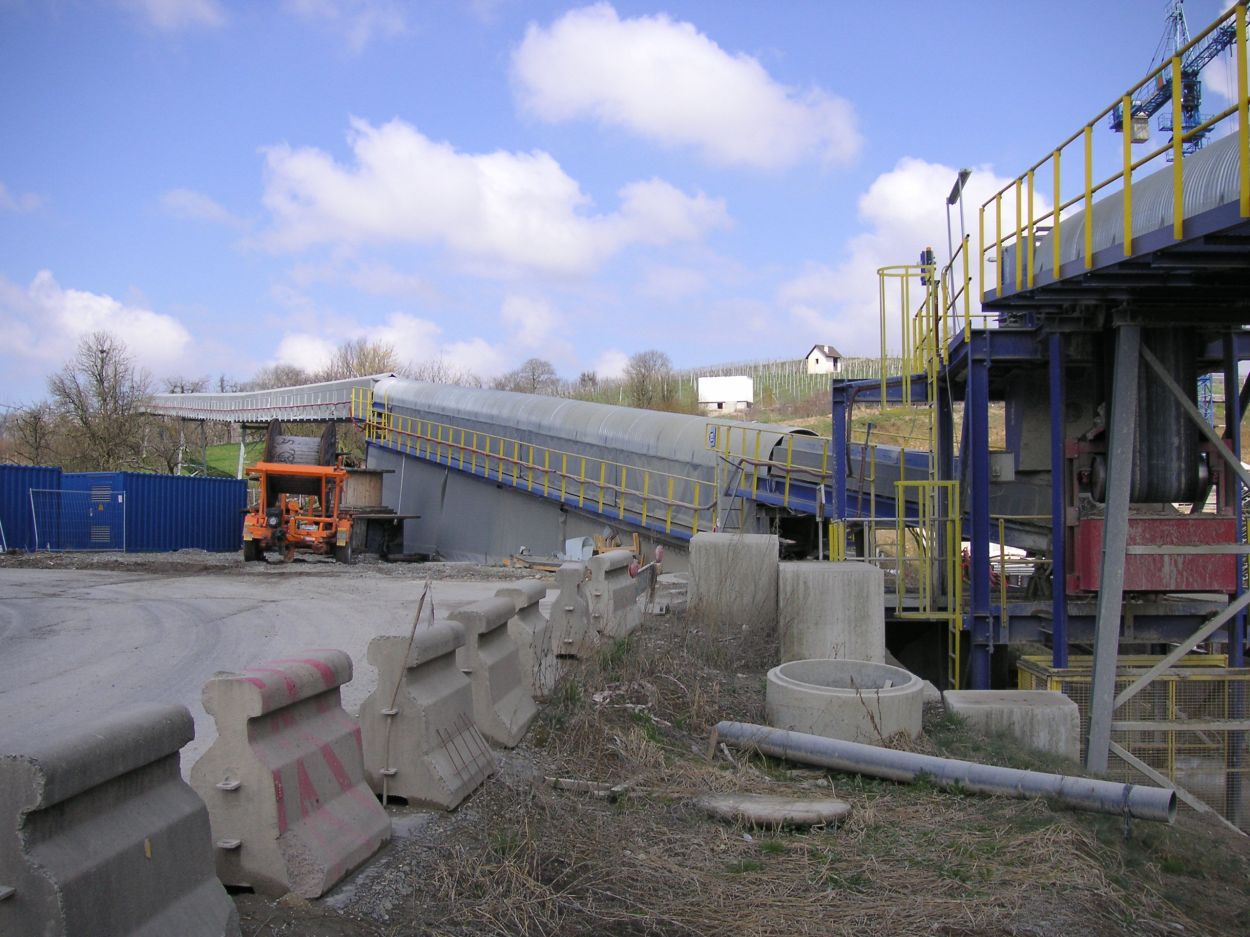

Uebergabestation auf das lange Förderband welches das Ausbruchmaterial auf direktem Weg zum Steinbruch "Kapf" bringt zur Endablagerung.

[tunnelmani 143]

Hallo Zusammen

Endlich komme ich dazu hier weiterzumachen.

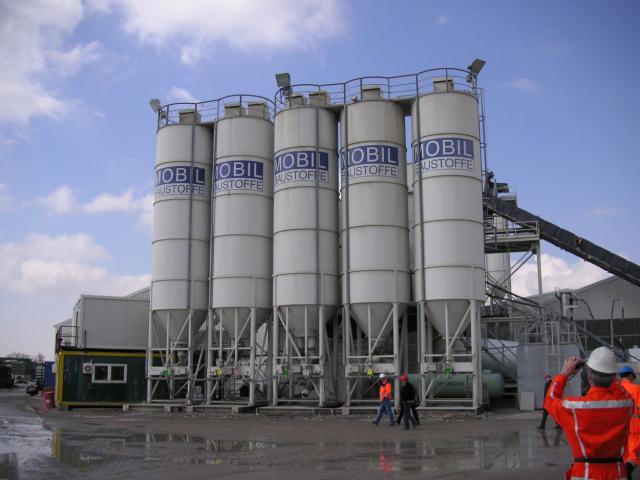

Bild 1 : Bindemittelsilos
Bild 2 : Betonzentrale zur Herstellung des Tübbingbetons und des restlichen auf der Baustelle benötigten Betons
Bild 3 : Offenes Komponentenlager

[Ulrichkling 0]

Hallo zusammen!

Im folgenden Fotos von der Baustelle des Katzenbergtunnels. Ich bin als Student letztes Jahr in den Genuß einer besonderen Führung gekommen.

Zunächst aber erstmal einige Info's:

Bahnstrecke NBS/ABS - Karlsruhe-Basel, als Anschluss an den Gotthard-Basistunnel
zwei Röhren von 9,385 km Länge
19 Verbindungsstollen
2 baugleiche EPB Tunnelbohrmaschinen von Herrenknecht, Antriebsleistung 4300 PS, Länge 220 m
Vortrieb ca. 15 m/Tag, Tübbingausbau

bearbeitet 19. Februar 2007 von tunnelmani

[Ulrichkling 0]

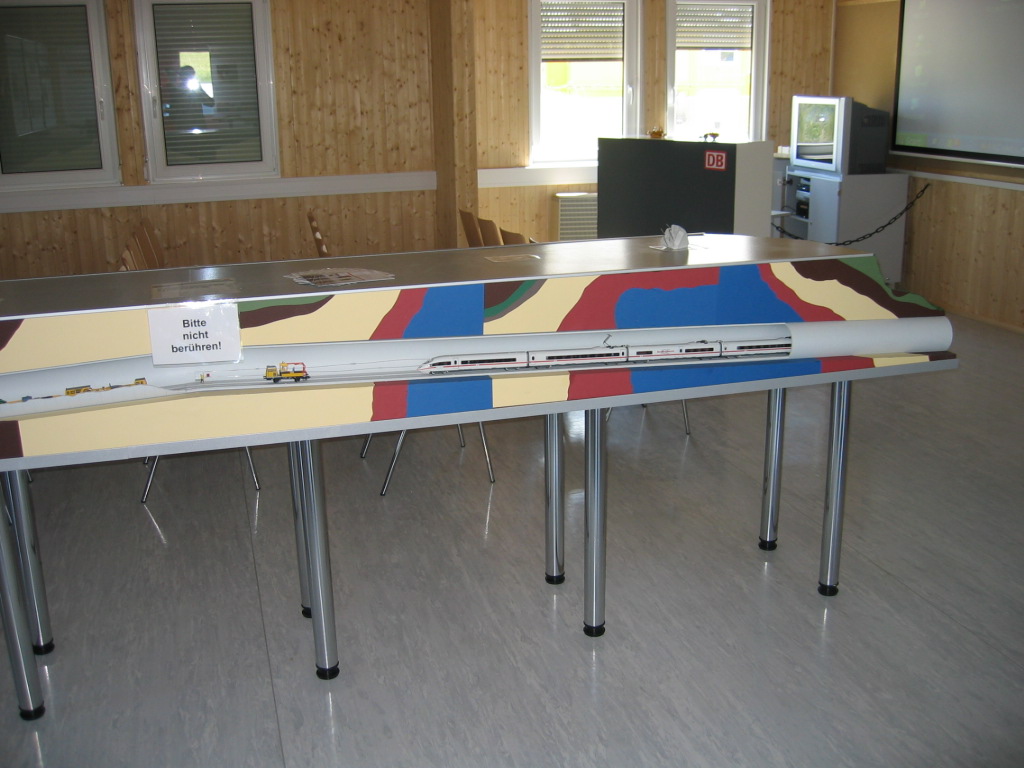

Modell des Tunnels:

Um ein stehen bleiben von Zügen im Tunnel zu verhindern und eine Drainage zu gewährleisten, wird er als Dachprofil ausgeführt. Ebenfalls gut zu erkennen, die unterschiedlichen Gesteinsschichten, von denen einige zu erheblichen Problemen beim Bau geführt haben.

[Ulrichkling 0]

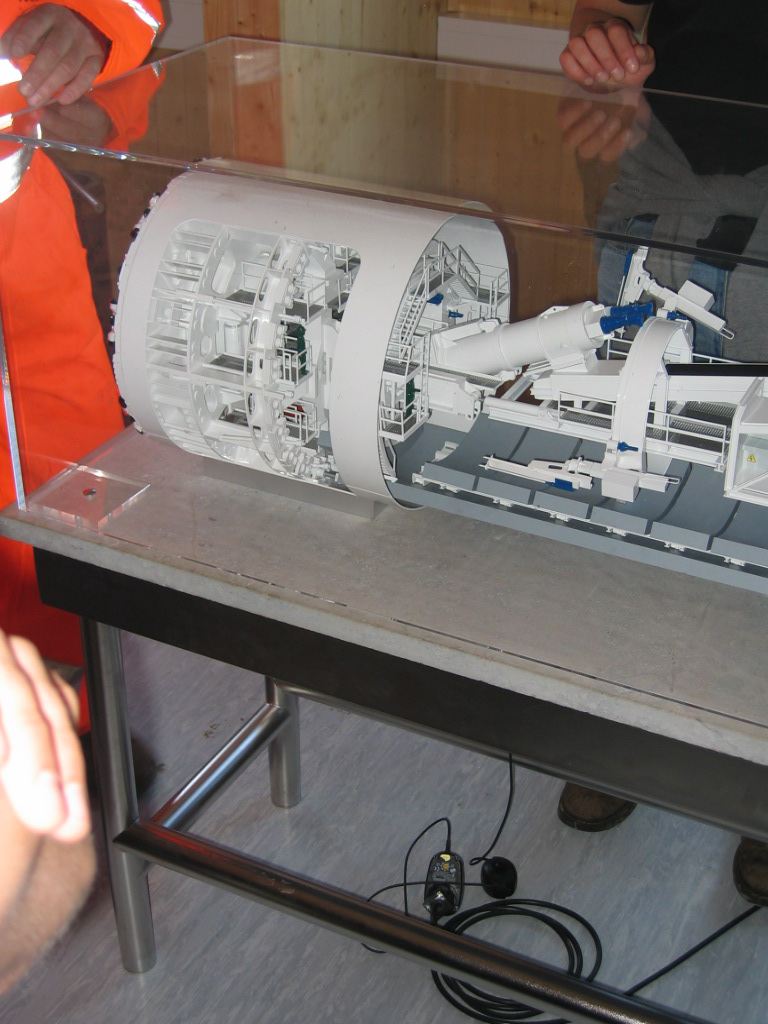

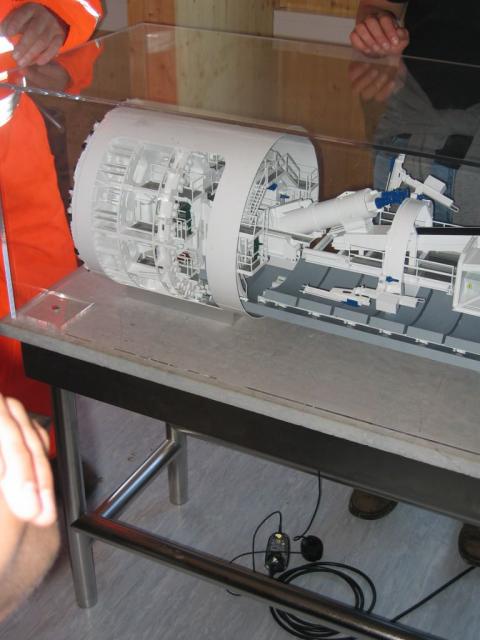

Modell der Tunnelbohrmaschiene:

Von links nach rechts zu erkennen:
Schneidrad, Erdruckkammer, Antriebsebene, Druckzylinder, Erektor zur Tübbingmontage (alles innerhalb des Schildes), Förderschnecke, Tubbingringe, Sondierbohrgeräte
