JCB Kompaktlader mit Laserplaniereinrichtung im Einsatz

[Bauforum24 1.291]

In Schorndorf-Miedelsbach bei Stuttgart baute die Firma Quarzsandwerk Lang einen neuen Reitplatz. Das Unternehmen aus Gschwend gewinnt und veredelt in der eigenen Grube Quarz- und Bausande und setzt diese auch gleichzeitig in der Sparte Erdbau ein. Bei den Erdarbeiten liegt ein Schwerpunkt auf dem Bau von Golf-, Fußball- und Reitplätzen. Das 1959 gegründete Familienunternehmen setzt auch mobile und stationäre Recyclinganlagen ein und betreibt eine Deponie.

Der in Schorndorf erstellte Reitplatz besitzt die Normmaße von 40 mal 20 Metern. Für den Abriss des alten Platzes und die komplette Neuanlage wurde nur eine Maschine eingesetzt: ein Kompaktlader Robot 1110 T vom JCB Händler Staufen aus Göppingen, dessen Besonderheit ein lasergesteuertes Sechs-Wege-Planierschild ist.

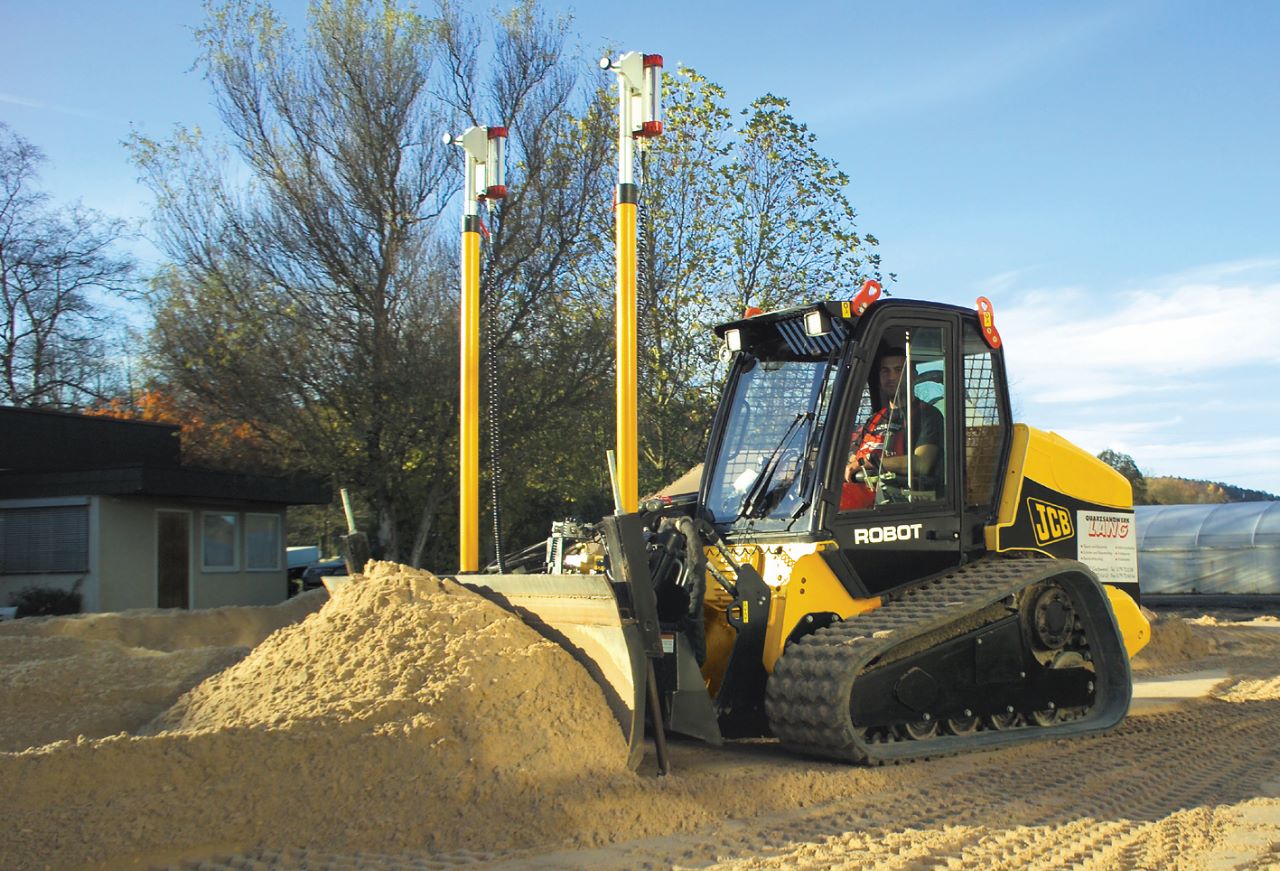

Der Kompaktlader Robot 1110 T von JCB wurde für den Bau eines Reitplatzes mit vier
verschiedenen Anbaugeräten ausgestattet, u.a. mit einem lasergesteuerten
Sechs-Wege-Planierschild. Dadurch konnte ein Mann innerhalb von drei Tagen die
komplette Reitanlage erstellen.

Außerdem ist der Robot mit weiteren Anbaugeräten ausgestattet, um die Einsatzvielfalt zu erhöhen. Zuerst wurde das Material des alten Reitplatzes abgetragen, das Gelände ausgekoffert und das Material verladen, um es in der eigenen Lang-Erddeponie zu lagern. Dazu wurde der Robot mit einer Ladeschaufel ausgerüstet. Der Lehmboden des Untergrunds wurde dann mit dem lasergesteuerten, 2,6 Meter breiten Planierschild nivelliert. Anschließend wurde eine Fräse angebaut, mit der Drainagegräben gezogen wurden. Dann kam die Schaufel wieder zum Einsatz. Die Gräben wurden mit Kies verfüllt und eine 15 Zentimeter dicke Sickerschicht aufgebracht. Mit dem Planierschild wurde diese Schicht dann eingeebnet. Anschließend wurde der Robot mit einem Plattenverdichter zur Verdichtung der Sickerschicht ausgerüstet. Damit der obere Sand sich nicht absenkt und mit der Sickerschicht vermischt, wurde eine Trennschicht aus Gitterplatten ausgelegt. Die LKW-Entladung und den Transport zur Verlegestelle übernahm der Robot mit seiner Palettengabel-Ausrüstung. Zum Schluss erhielt der Reitplatz eine zwölf Zentimeter starke Tretschicht aus einem von Lang erstellten Gemisch aus Quarzsand und Reiterspäne, die mit dem la-sergesteuerten Planierschild verteilt und Zentimeter genau nivelliert wurde.
Der 4625 kg schwere 1110 T, der eine Nutzlast von 1.020 kg besitzt und von einem 61,5-kW-Motor (82 PS) angetrieben wird, ist für den Anbau von hydraulischen Arbeitsgeräten mit einer High Flow-Zusatzhydraulik ausgerüstet. Dadurch wird die Durchflussmenge am dritten Kreis um fast 60 Prozent gesteigert. Für den Robot werden 34 Anbaugeräte angeboten.

(Foto: JCB)

[rudip 0]

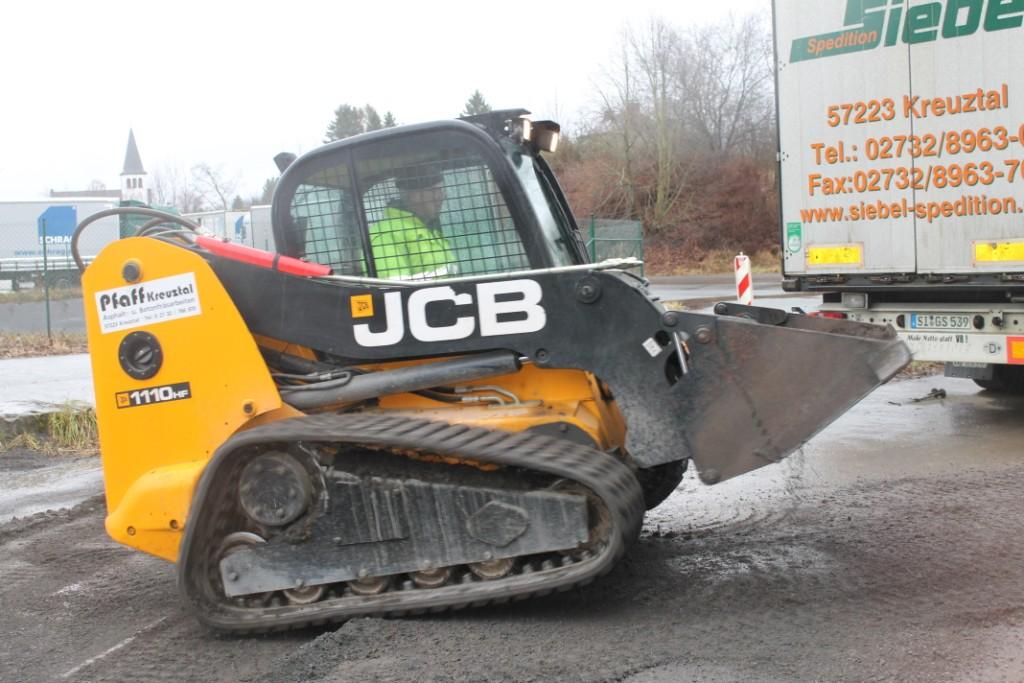

Ich bevorzuge den JCB 1110HF

[rudip 0]

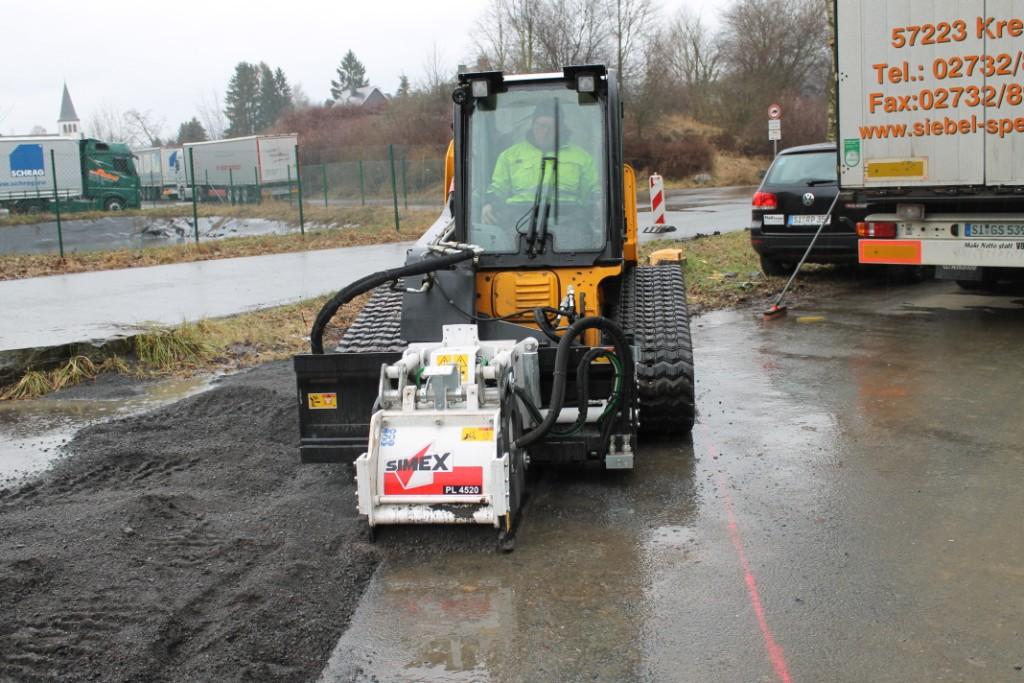

Mit Simex Asphaltfräse
