LIEBHERR Turmsystem

[HWR3055 1]

@HWR 3055: Einen 500 HC-L Turm gab es zumindest nie offiziell...

Dan Schau dir mal die Datenblätter vom 540 HC-L an.

Datenblat_vom_540_HC_L.pdf

Da sind 12,42m Lange 500 HC-L und 540 HC-L in der Stückliste.
Diese in der Ausführung verstärkt hat unten 4*6 Schrauben oben Bolzen und doppelt Verstärkt oben 4*6 Schrauben unten 4*8 Schrauben sind aber alles Sonderanfertigungen genau wie die Anker.
Wenn du auf mein Bild schaust das ist ein Liebherr KFA 630 / 40t sind nur 2 Hergestellt genau wie der KFA 3150 alle 4 bei uns in der Firma.

Datenblat_vom_540_HC_L.pdf

bearbeitet 17. September 2008 von Beat

[Kai 2]

@ kai: Erst mal danke für deine Info die du wahrscheinlich übers LBC bezogen hast

Man muss nur wissen, wo man fragen muss, nech? Innerhalb weniger Std. war die Antwort parat, über die sich einige "tagelang" den Kopf zerbrechen.

@ kai: Erst mal danke für deine Info die du wahrscheinlich übers LBC bezogen hast

Ich glaube, das würde den Bogen dann doch etwas überspannen, oder?
Dein Beitrag war dann für mich wohl doch etwas missverständlich. Aber nichts für ungut, nu dürften wir es alle verstanden haben, was Sache ist.

@HWR3055: Ja, es gibt einen HC-L Turm. Ist, denke ich, nicht sonderlich weit verbreitet, wegen der Kompatibilität zum (vermutlich meist vorhandenen HC-Turm), der sieht aber auch ein wenig anders aus als der HC-Turm wenn ich das recht in Erinnerung habe. bearbeitet 17. September 2008 von Kai

[Gast stephan1964]

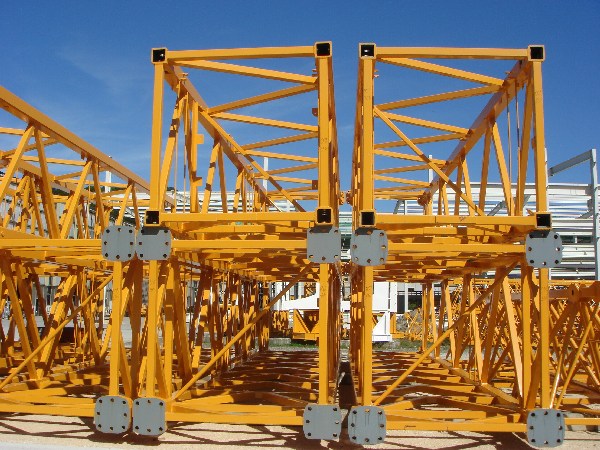

Sooo, für alle, die an der 4x8 Schraub-HC-Turm Diskussion teilgenommen haben: hier nochmal ein passendes Bildchen dazu - diesmal aus eher ungewöhnlicher Perspektive

bearbeitet 19. September 2008 von stephan1964

[Holger1974 34]

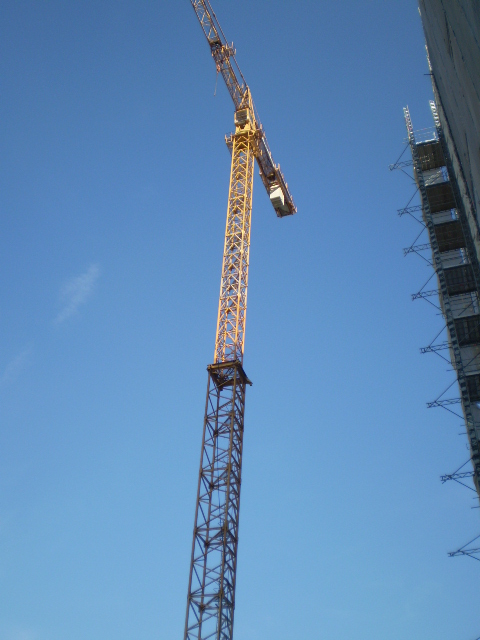

Das nachstehende Foto zeigt einen Liebherr-Obendreher mit gelber Kabine auf mit verschiedenen Turmquerschnitten. Der Kran steht an der B 27, gegenüber des Katharinenhospitals, an einer Außenstelle der Universität.

Das Foto wurde von tobi94 gemacht, der mir freundlicherweise die Erlaubnis erteilt hat hat, das Foto hier hochzuladen.

Was ist das für ein Kran? und welcher Turm auf welchem?? 180 / 256??

bearbeitet 1. November 2008 von Holger2005

[HWR3055 1]

glaube 112 ECH auf 140 / 112 turm Reduzierung und Drunter 180 / 256 Turm
