"Big Float" - Amphibienbagger aus Finnland

[Bauforum24 1.291]

Eine Innovation für Arbeiten auf nassen Untergrund stellt der ?Big Float" dar, den das gleichnamige Unternehmen in Zusammenarbeit mit Hyundai entwickelt hat.

Die Aufrüstung von Standard-Raupenbaggern zum Amphibienfahrzeug ermöglicht den Einsatz im Deich- oder Kanalbau, bei Rohrverlegungen, im Landschaftsbau oder beim Straßenbau auf weichem Gelände. Die Big Float Technik ist in drei Größen erhältlich, für Bagger der Gewichtsklasse 11, 14 und 21 Tonnen mit Auslegerlängen von 10, 12 oder 16 Metern.
Mit der Standardausführung kann der Klassengrößte Aushubarbeiten bis zu einer Wassertiefe von unter zwei Metern realisieren. Für den Arbeitseinsatz in tieferem Wasser können zusätzliche Schwimmkörper und Anker angebracht werden.

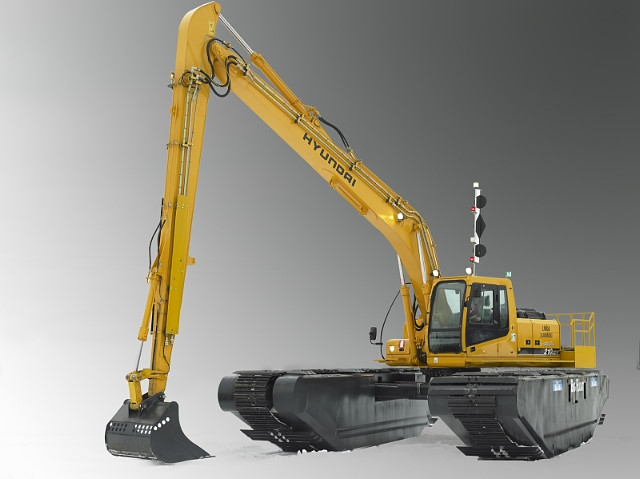

BIG FLOAT 16.36, 12.24 and 10.22

Big Float product concept is revolutionary product innovation to allow the use of standard excavators on soft grounds, shallow water and transportation over open water. Digging in deep water is possible with additional pontoons and anchoring system.

Das Big Float wurde bisher vor allem auf die Modelle R110-7, R140LC-7 and R210LC-7 von Hyundai
abgestimmt.

Big Float comes in three different sizes and models: for approximately 11, 14 and 21 ton excavator classes. The application can be used among others in:
- technical water construction works
- building and maintaining waterways and channels
- maintaining and repairing natural environment
- maintaining and repairing leisure constructions
- flood protection and flood maintenance works
- landscape building and protection
- waste material ponds management
- accessing difficult strands from water/soft terrain
- pipeline building in soft grounds
- swamps and wetlands construction
- road building through wetlands
- piling, harvesting, dredging from soft ground/water

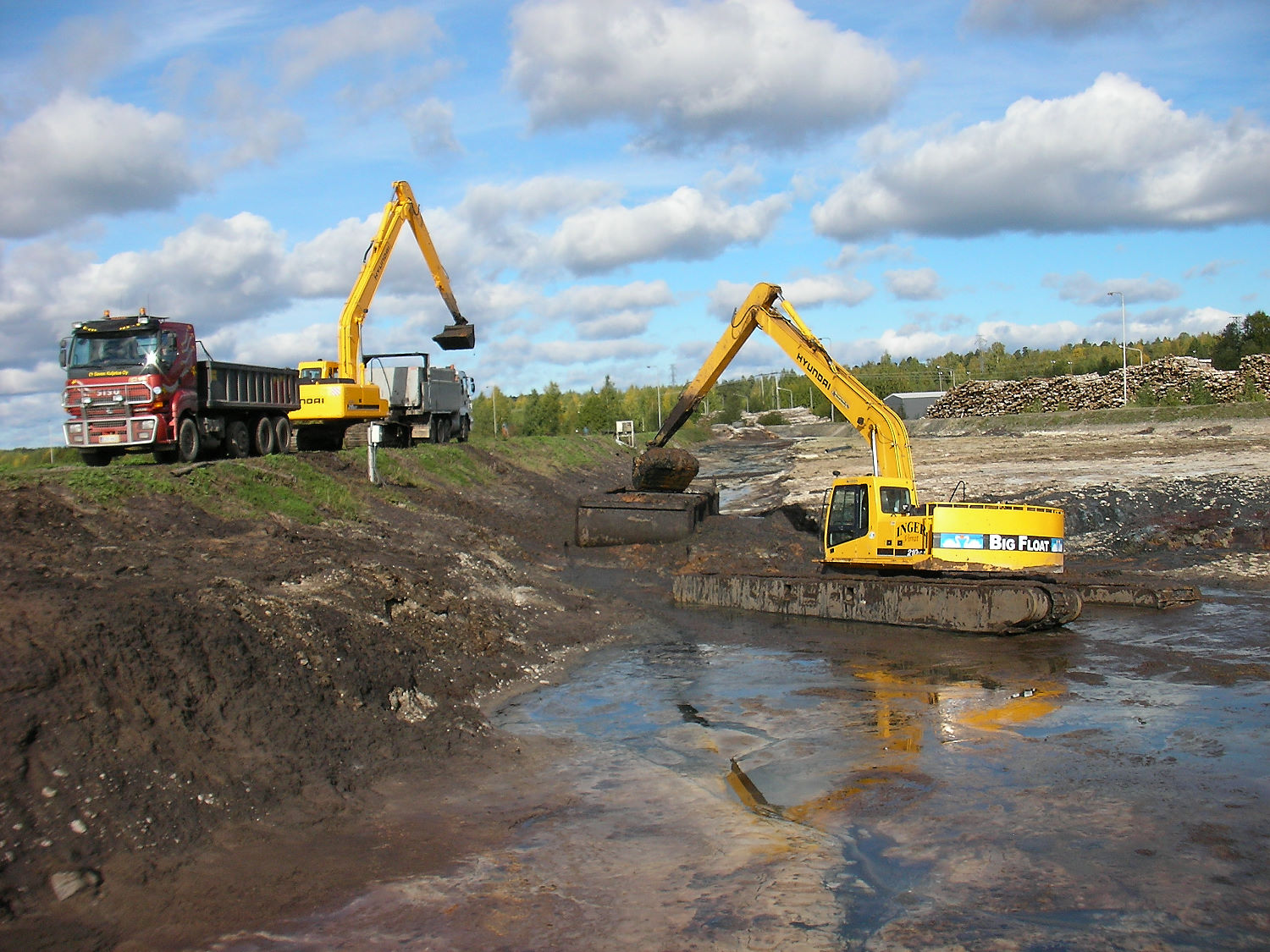

Mit dem Big Float ausgestattete Bagger können sich problemlos auf weichem Untergrund
bewegen.

Base excavator
Big Float is built on app. 21, 14 and 11 ton class crawler mounted standard excavator (new or second hand). The reach of the boom typically is about 16, 12 and 10 metres with extended boom/dipper stick. The base excavator can be equipped with all-common accessories and buckets. Standard bucket with 800/500/350 l capacity is included.

Structure of the Big Float amphibious excavators
Big Float models are equipped with two separate pontoons. The standard crawler assembly is mounted around the pontoons, including standard type pinions and rollers. Big Float patented construction allows the adjustment of the crawlers hydraulically. The narrow position reduces road transportation width and broad position maximises the stability when moving and digging on soft and hard ground or during transportation on the water.
Extra pontoons are available to be mounted on each side of the crawlers as well as hydraulic anchoring devices to enable digging in deep water. Additional pontoons and anchoring mechanism are available as extra price accessories.

Unbeatable manoeuvrability on terrains where standard crawler based excavator has no access
Big Float moves to the work site using its own crawlers without crane or other expensive additional machines. Standard crawler pontoons keep the Big Float floating on open water and ensure access to very soft terrains. Big Float can also be towed on open water with small boat.

Maximum digging depth without extra pontoons and anchoring system is:
- Big Float model 16.36 / max water depth 1,5 m
- Big Float model 12.24 / max water depth 2,0 m
- Big Float model 10.22 / max water depth 1,5 m

Big Float models equipped with original extra pontoons and hydraulic anchoring mechanism are able to operate in deeper open water conditions.
All Big Float models 16.36, 12.24 and 10.22 are approved water vessels by Finnish maritime authorities.

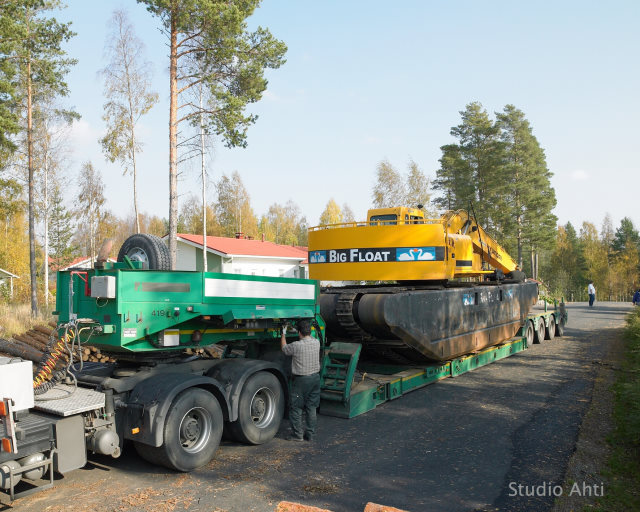

Die patentierte Hydrauliksteuerung der Ketten ermöglicht auch einen einfachen Transport.

Effective and versatile digging and dredging with Big Float
Material can be transported or spread and landscaped widely, thanks to the wide coverage area and
stability of the Big Float. Excellent manoeuvrability allows the Big Float to climb and operate on top of
the excavated masses. Variety of accessories is endless allowing versatile usage of the Big Float in
many different applications!

Big Float 12.24
The medium size version of Big Float (model 12.24) is designed to operate in shallow water, less than 2,0 m deep conditions. Extra pontoons allow only the transportation on open water. Patented crawler pontoon management system allows optimal transportation width on low trailer and transportation.
During operation the extended width gives maximum stability without complicated support mechanisms.
Standard construction includes extended, long reach boom, which reach is 12 metres with 500 litres wet material bucket.

Extra price accessories include additional pontoons (for transportation on open water), variety of buckets, piling applications, dredging head with suction pump, harvesting head etc?

Big Float Ltd. gives further information about the applications and technical questions.

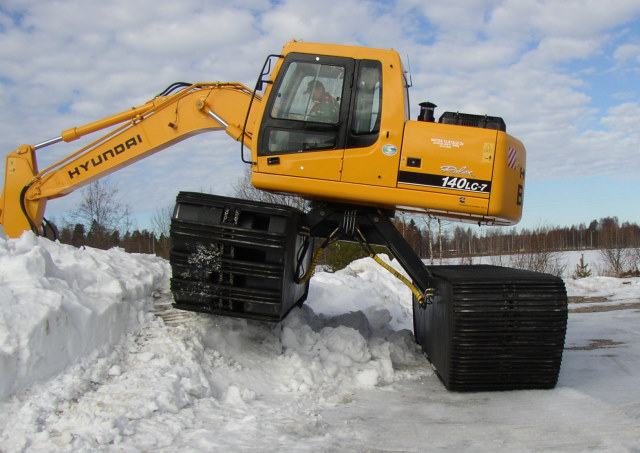

Vielfältig Einsetzbar: R140LC-7 mit Big Float Technologie.

TECHNICAL SPECIFICATION
Big Float 16.36 Big Float 12.24 Big Float 10.22
Weight 28.000 kg 18.000 kg 15.000 kg
Transportation length 12.800 mm 9.800 mm 7.800 mm
Transportation width 3.500 mm 3.400 mm 3.000 mm
Transportation height 3.800 mm 3.750 mm 3.500 mm
Max operation width 5.500 mm 4.200 mm 4.500 mm
Max operation width
with extra pontoons 7.500 mm 4.500 mm 6.500 mm
Bucket reach 16,0 m 12,0 m 10.0 m
Max digging depth 10,6 m 7,5 m 5.5 m
Crawler pad width 600/1500 mm 1200mm 400/1200 mm
Surface pressure (max) 160 gr/cm² 140 gr/cm² 140 gr/cm²
Typical engine power 150 HP/112 kW 107HP/107 kW 94 HP/70 kW
Typical hydraulic pump 2 x 220 l/min 2 x 130 l/min 2 x 112 l/min

Der mit Big Float ausgestattete Bagger bewegt sich selbständig zu seinem Einsatzort und
macht weitere Krane oder anderen Maschinen überflüssig.
(Fotos: Hyundai)

[oyibo 0]

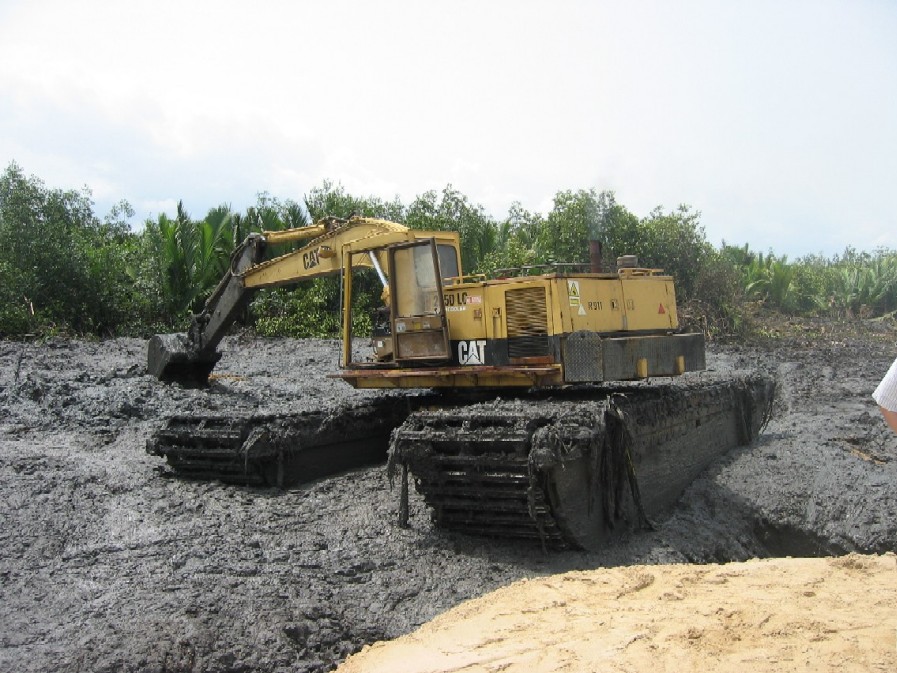

Ich hab noch ein Foto aus dem wahren Leben gefunden, in den Prospekten sind die Geräte ja immer auf Hochglanz poliert.
Ich kenne die Dinger nur unter der Bezeichnung "Swamp Buggy", was wohl auf einem alten amerikanischen System basiert. Ich habe bisher nur kleinere Bagger gesehen, wahrscheinlich weil das ganze bei größeren bewegten Massen sehr instabil wird.

[André 139]

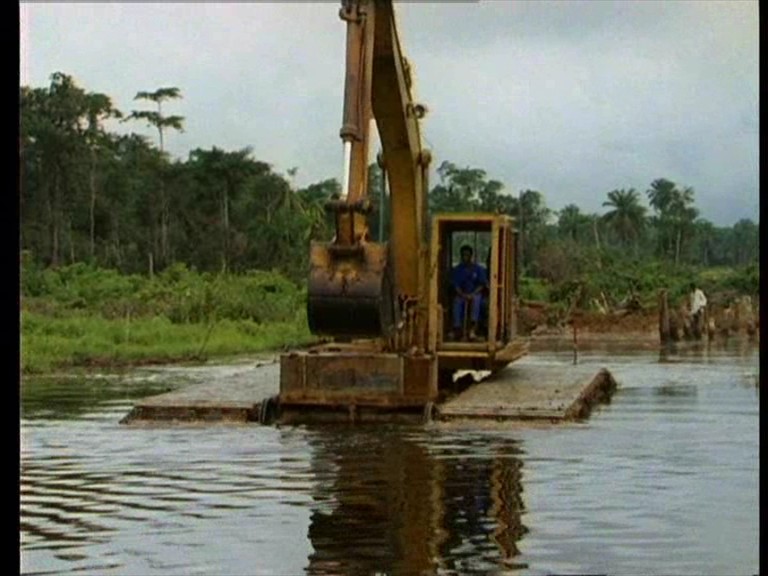

Im Film "Pipelinebau im Nigerdelta" von Julius Berger sind diese Bagger mit der speziellen Unterwagenkonstruktion im Einsatz zu sehen.

Download für registrierte User im Filmarchiv: "Pipelinebau im Nigerdelta" als Video Download
Oder als Stream auf Bauforum24 TV: "Pipelinebau im Nigerdelta" als Video Stream

[aquilex 0]

Hallo, besten Dank für diese Erläuterungen.
Kann mir jemand mitteilen, wo und bei wem man solch ein Bagger-Einsatz in Deutschland "beauftragen" kann.
Hub-Last ca. 5,0 to (Schütztafel)
Wassertiefe im Fluß ca. 1,5m (ggf. 1,0m)
Einsatzort: Cottbus

Besten Dank für die Unterstützung

G. Zimmermann

[Erdbau Deuling 0]

Gern würde ich Ihnen ein Angebot machen. Ich verfüge über einen 28to Amphibienbagger. Bitte schildern Sie mir den Auftrag.
Danke
