Rückschau: WANSOR Topcon Demotage in Datteln

Am 12. und 13. Mai fanden in Datteln auf der Baustelle von Heitkamp Erd- und Straßenbau GmbH die Topcon GPS Maschinensteuerungstage statt. Präsentiert wurde die Veranstaltung von Topcon Händler Wansor aus Gevelsberg. Zu sehen waren GPS Raupensteuerung, Millimeter GPS Steuerung auf einem O&K 156 Grader, Bagger mit GPS Steuerung und lasergesteuerte Radladerplaniereinrichtungen (Bull Blaster). Ferner wurden GPS Rover, Tachymeter und Baulaser im Einsatz gezeigt.

Mit Hilfe von GPS funktioniert die Steuerung unabhängig von der Position der Bezugspunkte.
Beliebig viele Maschinen können gleichzeitig mit einer Basisstation gesteuert werden. Da im
Gegensatz zur reinen Lasersteuerung keine Sichtlinie zwischen Sender und Maschine mehr
erforderlich ist, kann ein größerer Arbeitsbereich abgedeckt werden

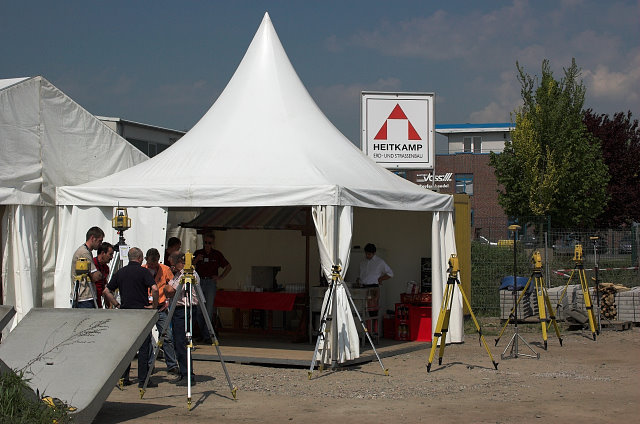

Gut angenommen wurde das Angebot, sich in kompakten Seminaren über die neue Technologie
zu informieren. Bernhard Tabert von Topcon ging dabei auf zahlreiche Fragen der Anwender ein

Das Projekt Hochwasserrückhaltebecken

Der Lippeverband koordiniert und überwacht unter der Projektleitung von Winfried Geisel das Bauprojekt Hochwasserrückhaltebecken an der Mündung des Dümmerbaches. Das Becken soll sich mit einem Stauvolumen von ca. 150.000 m³ und einer Deichlänge von 1,8 km harmonisch in die Landschaft einfügen und mit Fuß- und Radwegen auf dem 4-5 m hohen Deich zur aktiven Erholung einladen. Für die Realisierung des Projektes mussten auf ungefähr 15 ha Fläche Grundwasserabsenkungen vorgenommen werden. Der Deich, der in ca. 10 Schichten aufgebaut wird, sowie die Beckenfläche werden mit GPS-Raupensteuerung profiliert. Absteckarbeiten werden dadurch auf ein Minimum reduziert. Ein Zeitvorteil, der Sicherheit schafft, um die Baumaßnahme planmässig in zwei Jahren abzuschließen, so Bauleiter Thomas Staupe von der Bauunternehmung E. Heitkamp GmbH.

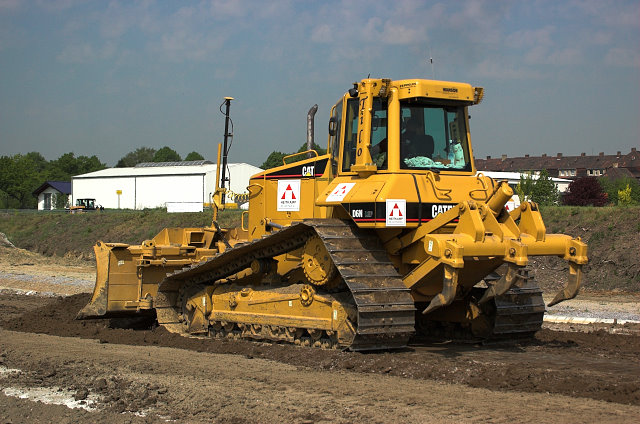

Die mit Laser und GPS ausgerüstete Cat D6N

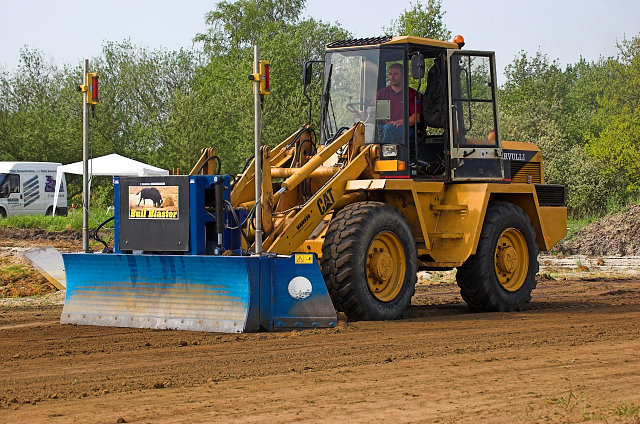

Der Radlader mit angebauter Planiereinrichtung (Bull Blaster) wird per Rotationslaser gesteuert
und eignet sich für den Einbau von zum Beispiel Sand, Split und Schotter

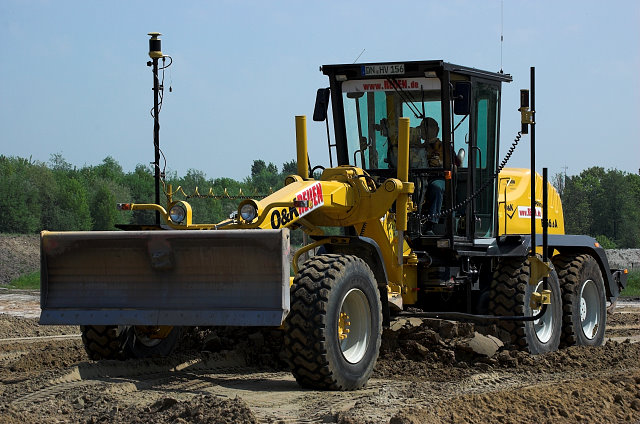

O&K 156 mit Topcon mmGPS

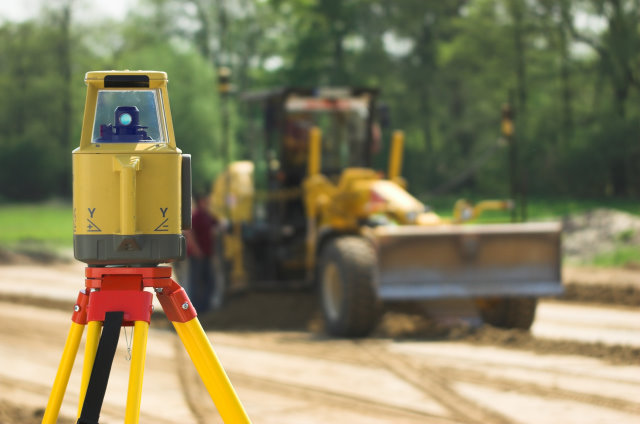

Beim Steilneigungslaser RT-5Sa wird die automatische Zieltafelfindung mit der Fernbedienung
ausgelöst. Die Zieltafel wird vom Laser abgetastet und die Justage der Achse geschieht
automatisch. Ein Vorteil bei großen Distanzen im Gelände

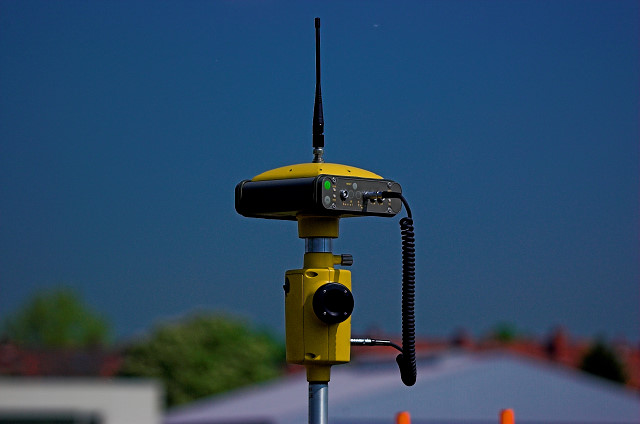

Topcons HiPer Pro. GPS-Antenne, Empfänger und Akkus sind in einem Gehäuse zusammengefasst.
Hier mit dem angeschlossenem mmGPS-Zonensensor PZS-1

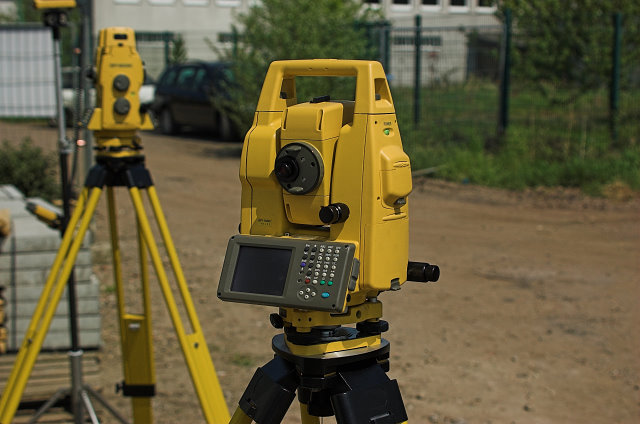

Die Totalstation GPT-7005i mit Touch-Screen Bedienung und integrierter Digital-Kamera

(Fotos: Bauforum24)
