Zweischalengreifer mit einem Zylinder

[Erdbeweger 0]

Hallo,
ich suche Bilder und oder Zeichnungen, Skizzen von Zweischalengreifer mit nur einem Zylinder .

Vielen Dank im voraus.

Gruß Stefan

[X4-Turbo 43]

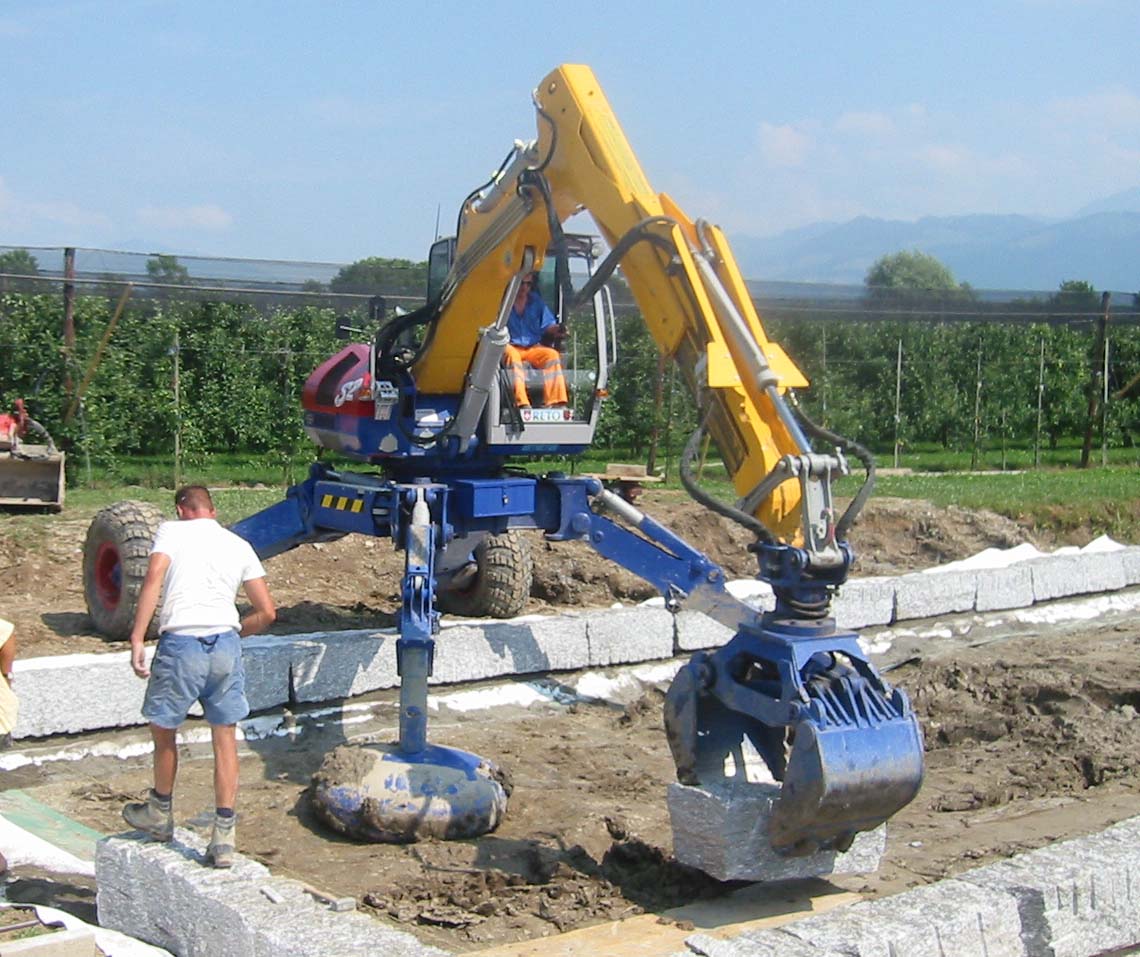

Hallo, dieser Greifer von Kaiser hat nur ein Zylinder!

Gruss Andi

[swiss-kobelco-driver 5]

Hallo Zusammen

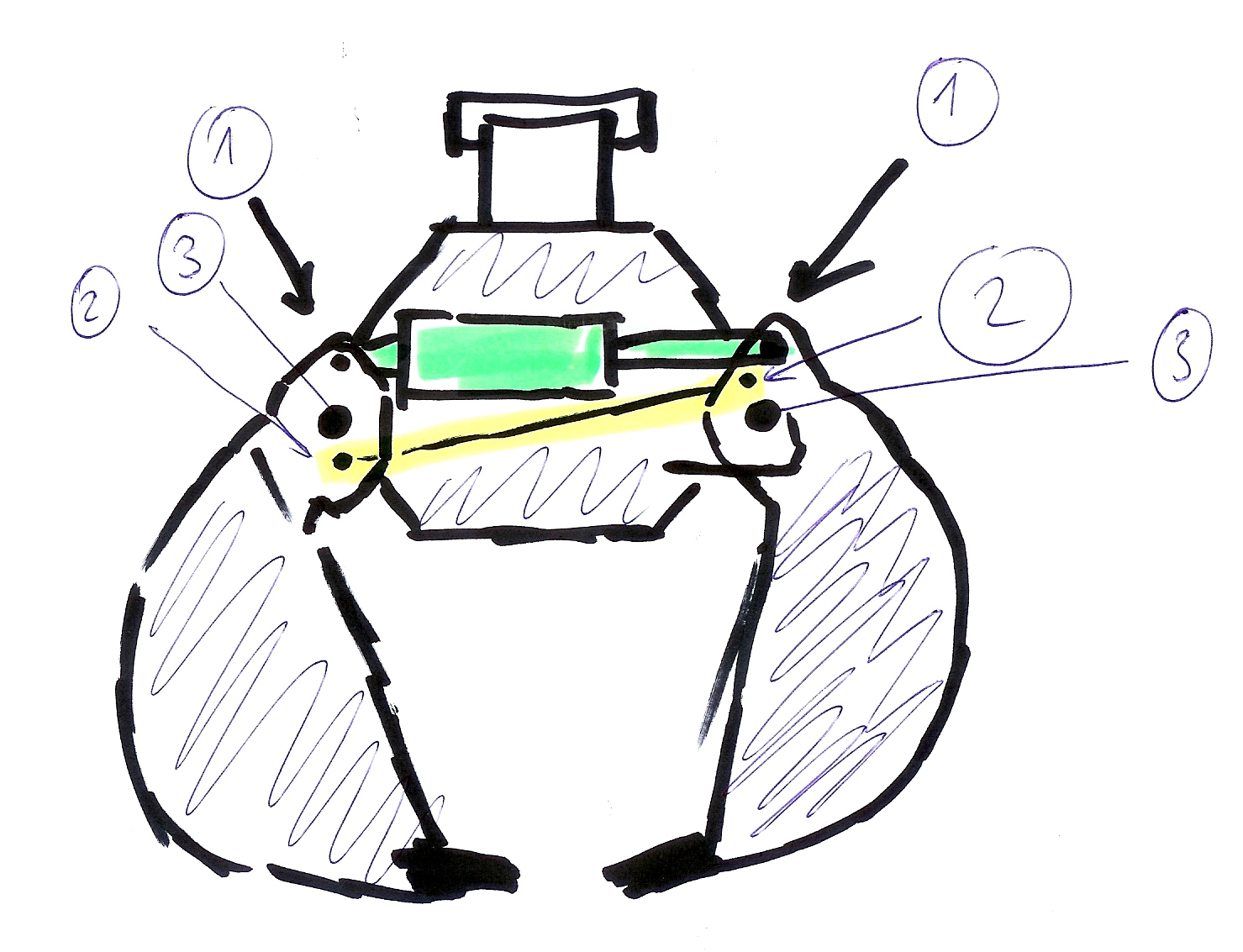

Ich möchte euch mal kurz die Funktionsweise eines Zweischalengreifers mit nur einem Zylinder erklären.

Da zwei Schalen zugleich geöffnet werden müssen mit nur einem Zylinder braucht es hierzu ein Parallelogramm-Verbindung , dies geschieht meistens mit einem massiven Eisenprofil.

Die Schalen sind bei Punkt 3 aufgehängt , massiver Bolzen oder Zugbolzen.

Der Zylinder liegt im Normalfall oben wie hier an den Drehpunkten 1

Die Verbindungsstange 2 ist auf einer Seite unterhalb des Schalen Drehpunktes angeordnet , auf der andern Seite mit gleichem Abstand oberhalb des Drehpunktes.

Dies ergibt eine Funktionsfähige Kinematik des Zweischalengreifers.

PS. Der Greifer am Kaiser müsste ein Produkt der Firma GTS sein. Der Kaiser Eigenbau Greifer besitzt zwei Zylinder , hat ein schönes Fassungsvermögen ( geschlossene Schalen) ist aber sehr Wartungs-Anfällig und schlecht zum grosse Steine zu versetzen.


Gruss Manuel

[nico 4]

Habe da was
http://hgtechnologie.de/Typenblaetter/DCSO.pdf
http://hgtechnologie.de/Typenblaetter/DCSA.pdf bearbeitet 22. Mai 2006 von nico

[MC86 5]

Da wären noch die Greifer von Poclain die mir einfallen, die waren eigentlich mit der Kolbenstange (das silbrige Teil des Zylinders) richtung Bagger aufgehängt, es waren auch hängede Tiefbaugreifer wie die in Nicos Links.
