MaschBauer 22 Geschrieben 28. Juni 2008 Geschrieben 28. Juni 2008 Drücke ich es mal vereinfacht aus:Ein RL ist ein Kran mit rel. hoher Tragfähigkeit, bei dem die hohe Tragfähigkeit und Geländegängigkeit mit einem starren Oberwagen erkauft wird.DankeBernd Zitieren

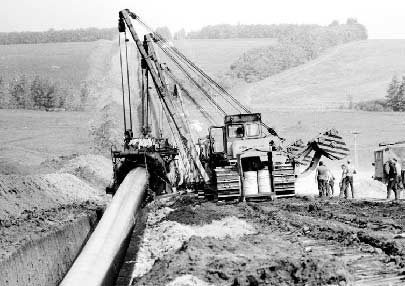

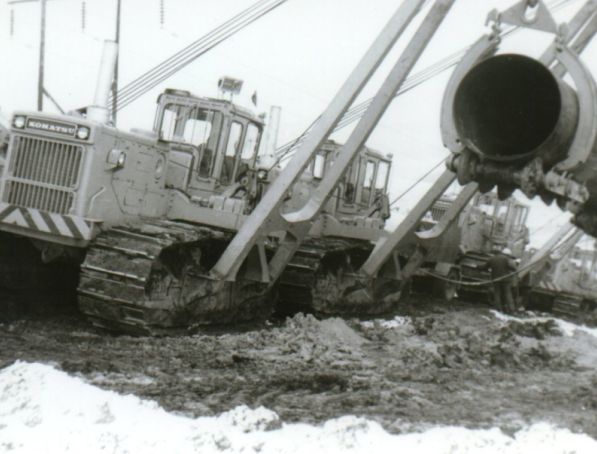

thor38 47 Geschrieben 30. Juni 2008 Geschrieben 30. Juni 2008 (bearbeitet) ja das ist volltreffer!!! besser kann man das wohl nicht auf den punkt bringen!! MaschbauerD355C bei ca 65 tonnen eigengewicht maximale rechnerische theoretischehebekraft bei optimalen stand von 90 Tonnen hubkraft!anbei ein paar s-w impressionen des FGLB engelsdorf ex DDR baufirma die u.a. auf den bau von grosspipelines spezialisiert war ! bei bauarbeiten 1975-1984 in der Ukraine beim gruppenarbeiten mit Komatsu RLKs versenkt das RIV die pipeline.sehr gut zu sehen die propanringbrennanlage die im vorlauf vor der RIM[begriffserklärung siehe link am textende] das rohr anwärmt, um die isolationsbeschichtung noch besser mit dem stahlrohr zu verbinden!somit wird eine gute isolationsdichtigkeit zu erreichen...zumeist arbeiten je nach gelände 6 bis ca 8 RLKs im team. bei sehr schwierigen gelände werden noch mehr kräne hinzugezogen um die last besser zu verteilen..RIV und RIM begriffserklärung:Foreneigenlinkhttp://forum.bauforum24.biz/forum/index.ph...9208&st=190 bearbeitet 30. Juni 2008 von thor38 Zitieren

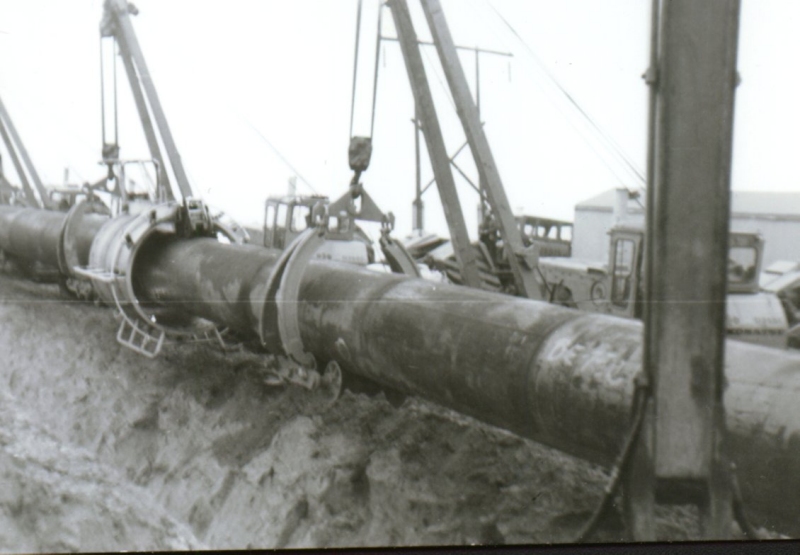

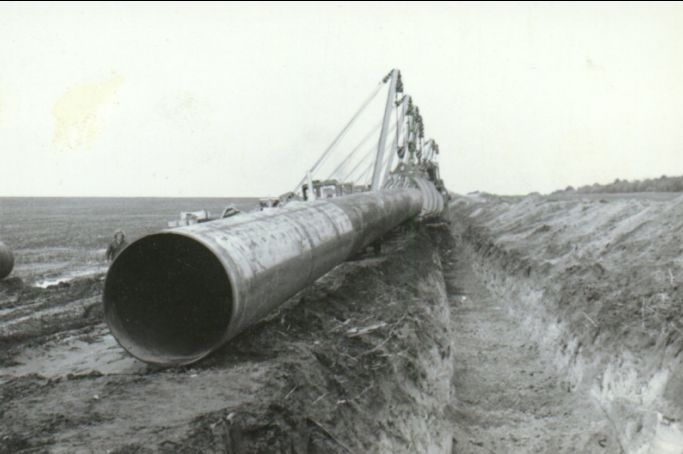

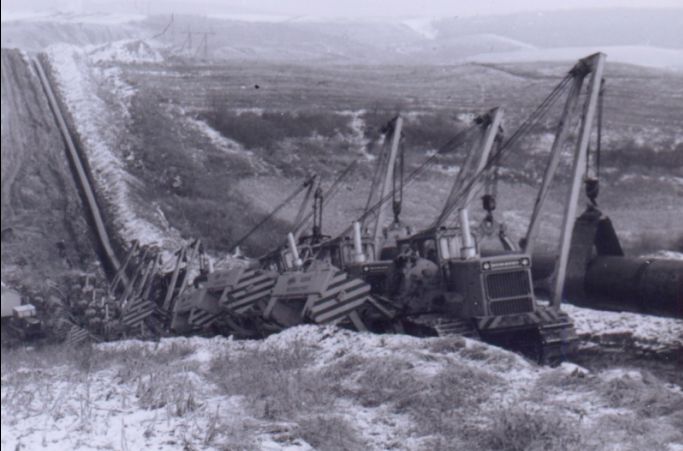

thor38 47 Geschrieben 30. Juni 2008 Geschrieben 30. Juni 2008 (bearbeitet) hier noch weitere einsatzbilder auch ukraine etwas gleicher zeitabschnitt.. 1975-1979 oder danach dann wieder ab 1982...bei dem einen bild sieht man wie das fertig ge-RIV-te rohr schon weiter hinten am gegenüberligenden hang sauber im graben liegt ,wärend die Komatsukranreihe hier im vordergrund das rohr noch von der schweißstrecke aufheben..das andere bild zeigt das RIV team wie es gerade am ende des verlegten teilabschnitts ihre hebezeuge ausfädelt-wie beim beginn auch einfädelt...die rollhebegeschirr sieht man auch gut! es gibt verschiedene arten von RIV hebegeschirr - anschlagmitteln:1.grob vereinfacht wie eine perlenkette mit kugeln muss man sich das vorstellen.2.oder starre geschirrrahmen, in die rollen eingearbeitet sind, das ermöglicht ein fortwärendes fahren und arbeiten ohne die pipeline absetzen zu müssen.[siehe bild]das rohr verwindet-biegt sich sehr stark fast wie ein spagetti.....wärend der erste kran es noch aufnimmt von der vorherigen schweißstrecke, setzt der letzte der reihe es schon in den graben ab...alle fahren dabei ganz langsam in die aufnamerichtung des ausserhalb der rohrgrabens liegenden fertig verschweißten rohrsstrangs...der zumeist 1,5km lang oder länger ist je nach geländeformat und strassenquerungen (oder ähnlichen hinternissen, diese werden dann später erstellt durch RWVs spezialisten)..es sind also auch längere stücke möglich als z.b. 1,5 km...die darstellung ist stark vereinfacht wiedergegeben!die vorgehensweise beinhaltet noch teilarbeitsschritte die aber bei der erklärung nur verwirren würden und nicht relevant sind. alle beteiligten hand und maschinenführer müssen gut aufeinander eingespielt sein!heute nennt man das teamplay!zumal die hatten keine funkgeräte ( CB funk ) oder ähnliches soweit mir bekannt.....alles über einweisung per handzeichen ...und auch lichtsingnale die vorher eine klare zuordnung erfahren haben!!!besonderes gespenstig war das RIV bei arbeiten in der ....................................................................nacht anzusehen oder zu erleben!!die grosse RIV propanringbrennanlage mit ihren feuerball der das rohr umschliesst...und die motorenklänge der 6 - 7 RLKs und die RIM mit ihren rotierenden bindenwickelbewegungen...und antriebsmotorenmeisselwerkzeugen e.t.z. zum reinigen des rohres......und dann wenige hundert meter entfernt wieder nur stille... ANMERKUNG:siehe auch der oben eingefügte RIM - RIV erklärungshinweis auf schon gepostete weitergehende erörterung.und weil sich noch niemand über mein kleingeschreibsel mokiert hat, gibt es hier noch ein RLK also zwei im Ural zu sehen...winterbilder mit "Hosenträgergurten" alles importe aus westdeutschland die anschlagmittel!und auch USA sehr viele zurüstteile...selbst winterschmierfett, winteröle e.t.z.zu sehen sind deutsche arbeiter ausschließlich!bilder sind etwa um das jahr 1988 +-2 jahre entstanden im Ural zu sehen auch ein UB 631 im einsatz..schweisser und wohnungsbauer bei der wohnblockerstellung..sowie ein anschlusstück das mit mehren RLKs in ein grundwassergefluteten graben gehoben werden soll...also eine RWV = Rück - Wertiger - Verbindung RWV teams waren mehre je OBL verfügbar.RWV ist also eine teiluntergliederungsbezeichnung für ein GEWERK aus spezialisten!wie RIV z.b. aucheine RWV wird erstellt..ist in vorbereitung..und eine kleine RWV baustelle ...das verbinden zweier schon schon in den graben gelegter leitungsteilstücke...die ringbrennerelemente sind zum vorwärmen der zukünftigen scheißstelle! der RWV!keine RIV -RIM propangasanlge die ist um ein vielfaches grösseres gerät wie oben auf dem bildern zu sehen ist.http://de.youtube.com/watch?v=dplLpf35DuMwillst du video gucke musst du drücke hier---------------------------------------------------------> bearbeitet 1. Juli 2008 von thor38 Zitieren

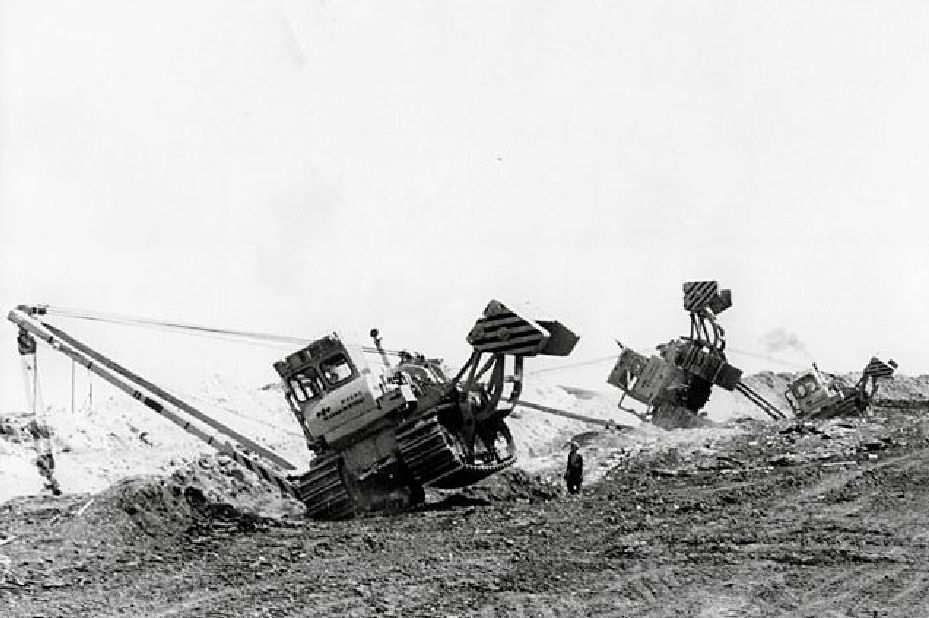

thor38 47 Geschrieben 7. Juli 2008 Geschrieben 7. Juli 2008 (bearbeitet) Hier mal wie das aussieht, wenn nicht alles glatt geht beim Rohr versenken...oder beim Anheben der bereits versenkten Pipeline wenn die noch etwas angehoben werden muss für weitere Arbeiten am Rohr.Ganz hinten der kleinste RLK D355C auf dem Bild ist schon fast in den graben gerutscht....der in der Mitte steht wahnsinnig da..Ich habe bei der Qualität Abstriche gemacht, weil es so selten ist...meist hatte man bei so einer Situation nicht die Zeit zum fotografieren...Bild scheint in der Ukraine oder am Moskauer Abschnitt, gemacht worden zu sein...also vor 1985INFO UND NUTZUNGS-TIPP FÜR GELEGENTLICHE FOREN - NUTZER !!!Die Bilder sowie die Zeitungsberichte die einen grauen Rand haben, lassen sich mehrfach Zoomen... mit anklicken auf das Bild und dann........---------->nochmal mit oberen Sichtbarer Bildzeile..im Bild dann oben.----->>------- Bild in neuem Fenster Anzeigen ----------!!! anklicken! bearbeitet 8. Juli 2008 von thor38 Zitieren

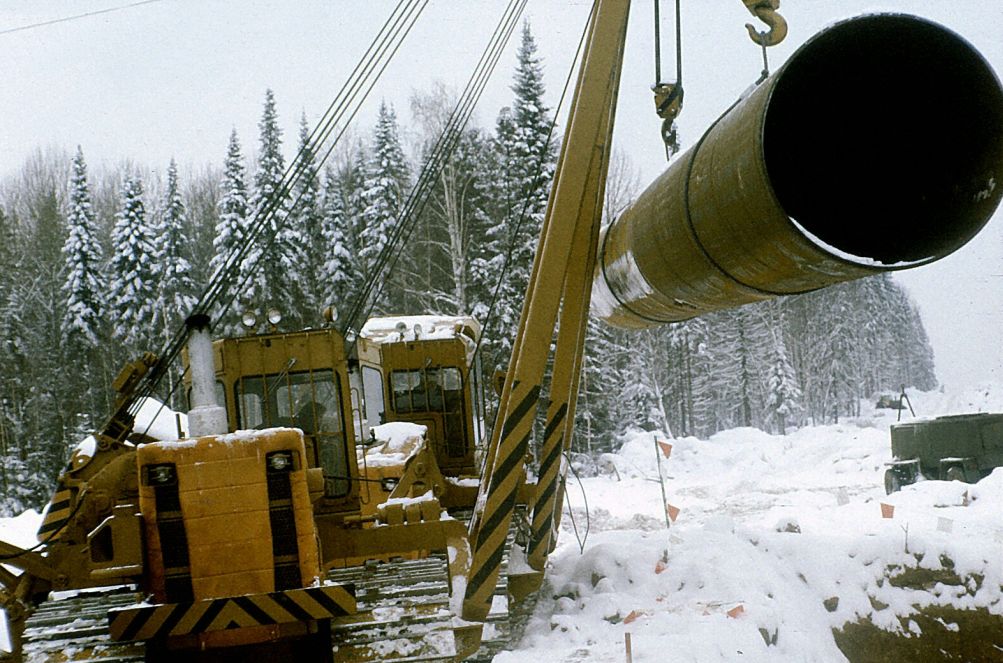

thor38 47 Geschrieben 8. Juli 2008 Geschrieben 8. Juli 2008 (bearbeitet) Und sind mal zwei D355C beim erstellen einer Durchörterungs Arbeit, im Berich eines Bahndammes in der Obl I Sosnowo im Ural - Ende 1985 Sie transportieren gerade im Tandem ein Zweiersektions Rohr heran, ca 22 meter lang, um es dann im Grabenbereich zum weiteren Anbau an die schon vorhandene Rohrleitung anfügen zu lassen. Oder zu verpressen!Interessant ist das Bild weil der Rohrlegekran im Vordergrund die von Komatsu mitgelieferte Wärmeschutz Ummantelung angelegt bekommen hat. Die man nicht wirklich oft zu sehen bekommt, so Frontal!Deshalb habe ich bei dem Gesammtmotiv ein paar fotografische Abstriche zugelassen, und es trotzdem mal eingestellt.INFO UND NUTZUNGS-TIPP FÜR GELEGENTLICHE FOREN - NUTZER !!!Die Bilder sowie die Zeitungsberichte die einen grauen Rand haben, lassen sich mehrfach Zoomen... mit anklicken auf das Bild und dann........---------->nochmal mit oberen Sichtbarer Bildzeile..im Bild dann oben.----->>------- Bild in neuem Fenster Anzeigen ----------!!! anklicken! Bildquelle - Steini bearbeitet 8. Juli 2008 von thor38 Zitieren
