Neubau der "Blümelstalbrücke"

[peter5 0]

hallo, Brückenbauinteressierte
hab`in meinem Archiv gesucht und bin fündig geworden
Eine unserer Baustellen war die baugeometrische Begleitung (Bauvermessung)
an der Blümelstalbrücke in der Nähe von Pirmasens in der Pfalz. Das BW wurde durch die Arge "Blümelstalbrücke" ( Muller TP und Ehrhard&Hellmann ) von 2000 bis 2002 errichtet. Diese Brücke ist an der höchsten Stelle (Pfeiler 6 u. 7) etwa 70m hoch, ist 2mal gewunden (Kreisbogen, Klothoide nach recht, dann nach links gedreht) und hat ein Quergefälle zwischen 7% im Rechtsbogen und -4,5% im anschl. Linksbogen.
Man kann auch heute, nach Fertigstellung nicht von einem widerlager zum anderen sehen. Die Brücke hat ca. 15 Mill. DM gekostet und ging 2005 erst in Betrieb, da zunächst die Zufahrten noch gebaut werden mußten.
Unsere Leistung an diesem Bauwerk von ca. 900m Länge, war die geodätische Begleitung, also die Einrechnung und Absteckung der zur Herstellung erfoderlichen Punkte in Lage und Höhe.
Sollte sich jemand für die vermessungstechnischen Einzelheiten interessieren, kann ich eine detaillierte Beschreibung gerne nachliefern.
Dies würde den Rahmen im Moment jedoch sprengen, denn im Moment möchte ich lediglich ein paar Fotos dieser Maßnahme hochladen und einige Kommentare zum Bauablauf hinzufügen.
Mal sehen wie`s ankommt.......... denn, ich bin ja noch neu und unerfahren in diesem Forum.

?? wo und wie kann ich jetzt die Bilder hinzufügen ???

[peter5 0]

[peter5 0]

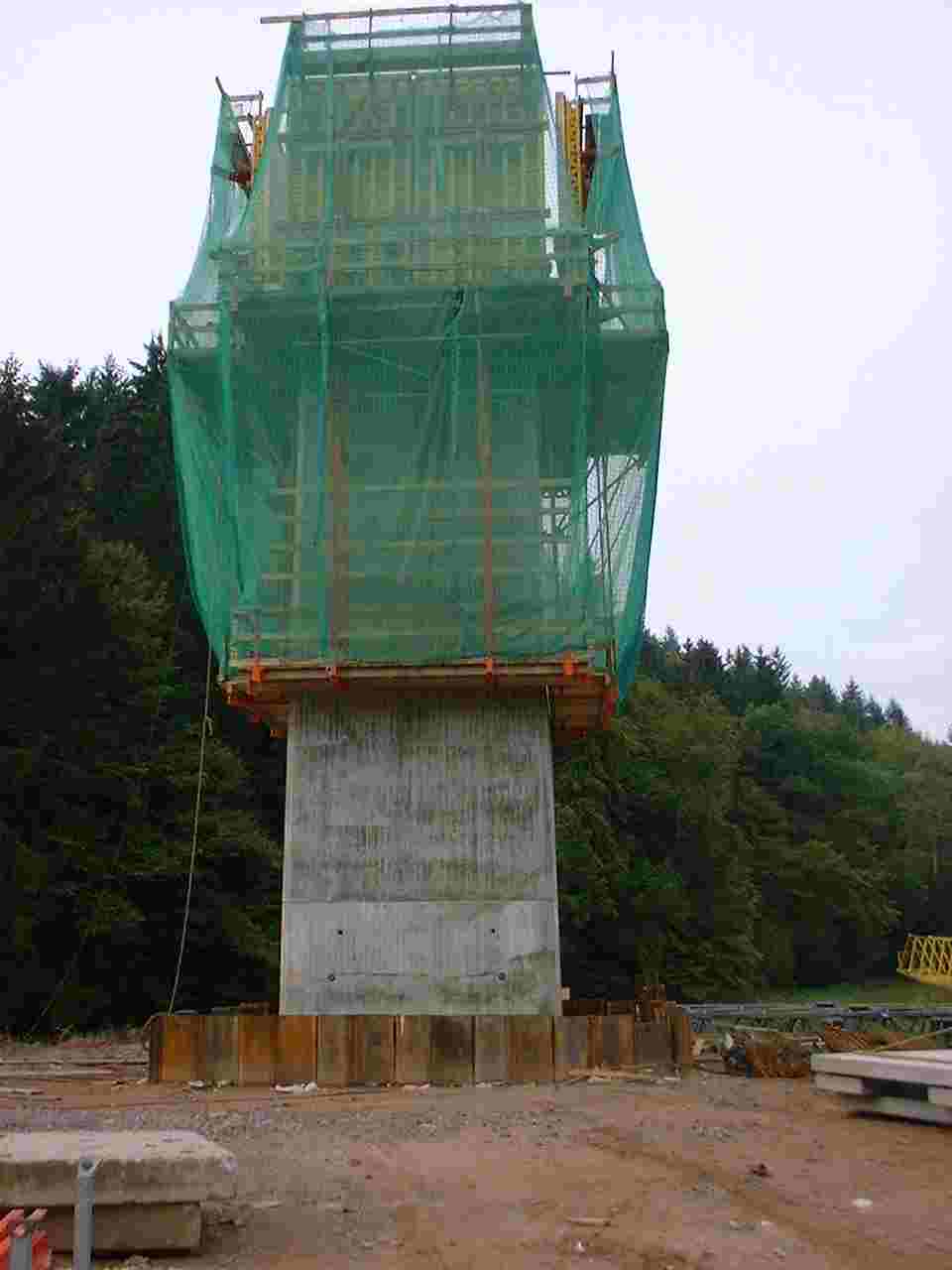

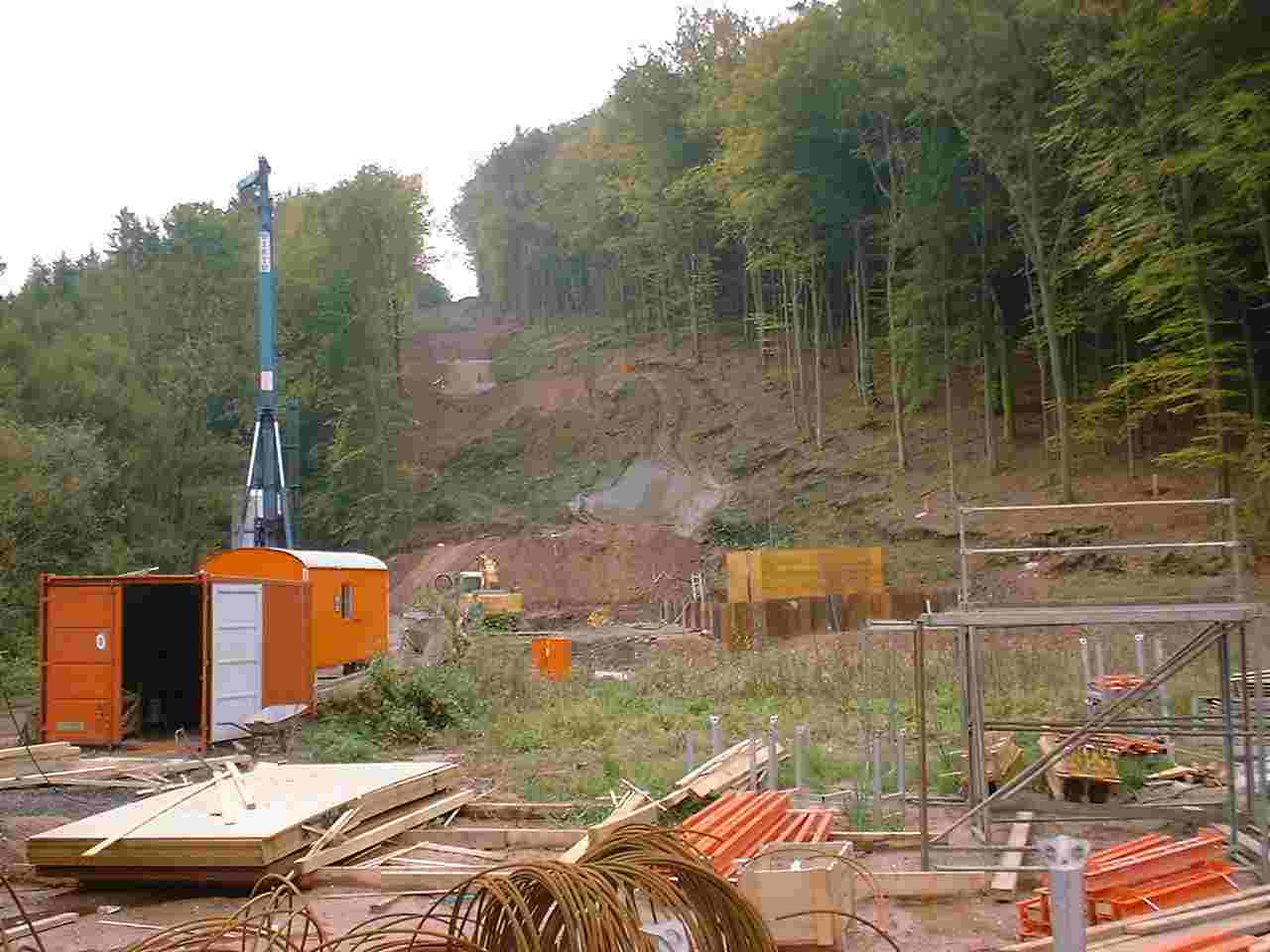

Das war 2001 als die Baustelle eingerichtet, und die ersten Pfeiler betoniert waren.

Dann wurde das Leergerüst am Widerlager Null (WL 00) aufgelegt, ausgerichtet und montiert. Der "LGB" (Leergerüstbauer war ein Subunternehmer aus Österreich.

bearbeitet 7. Februar 2006 von peter5

[peter5 0]

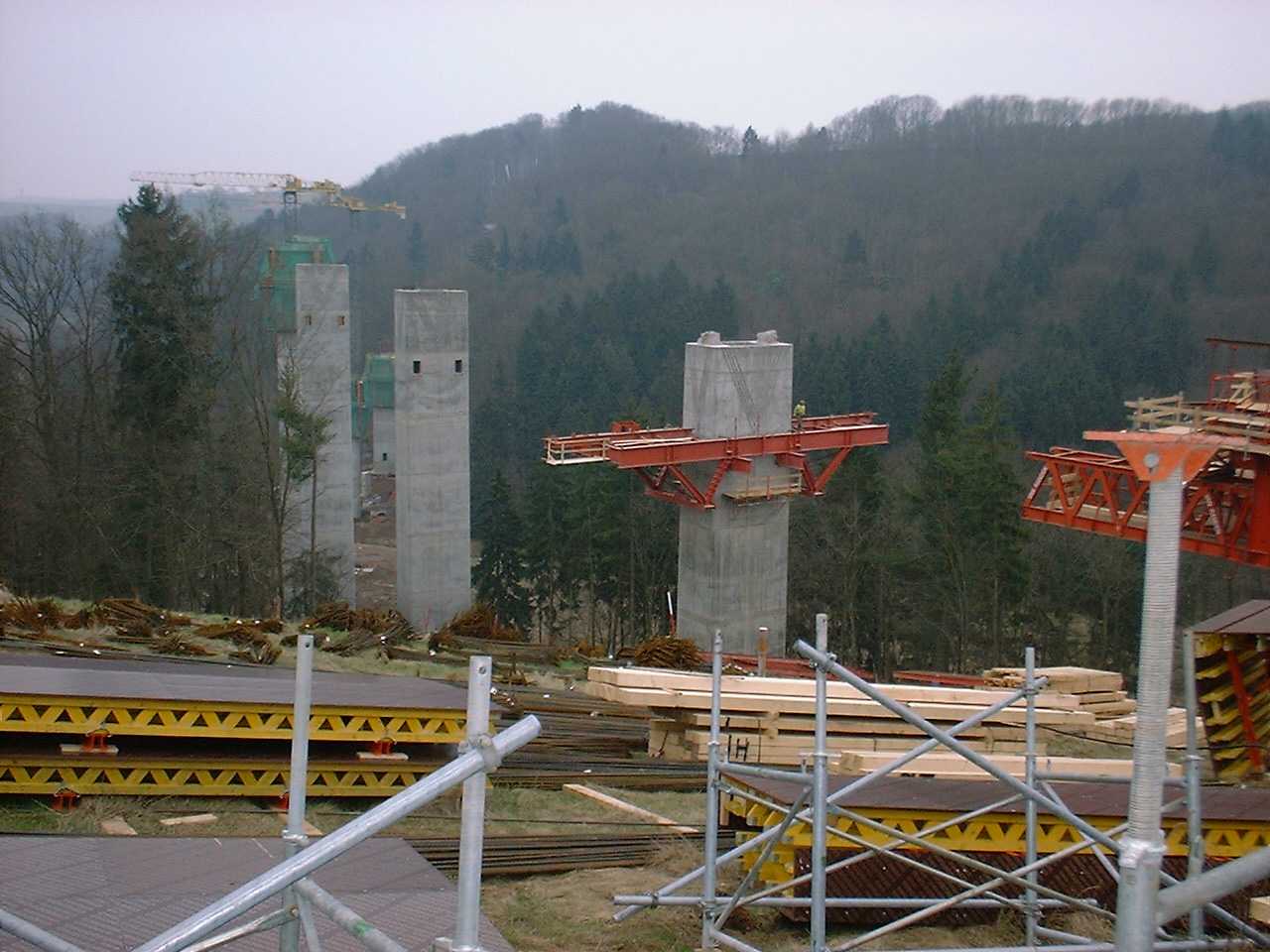

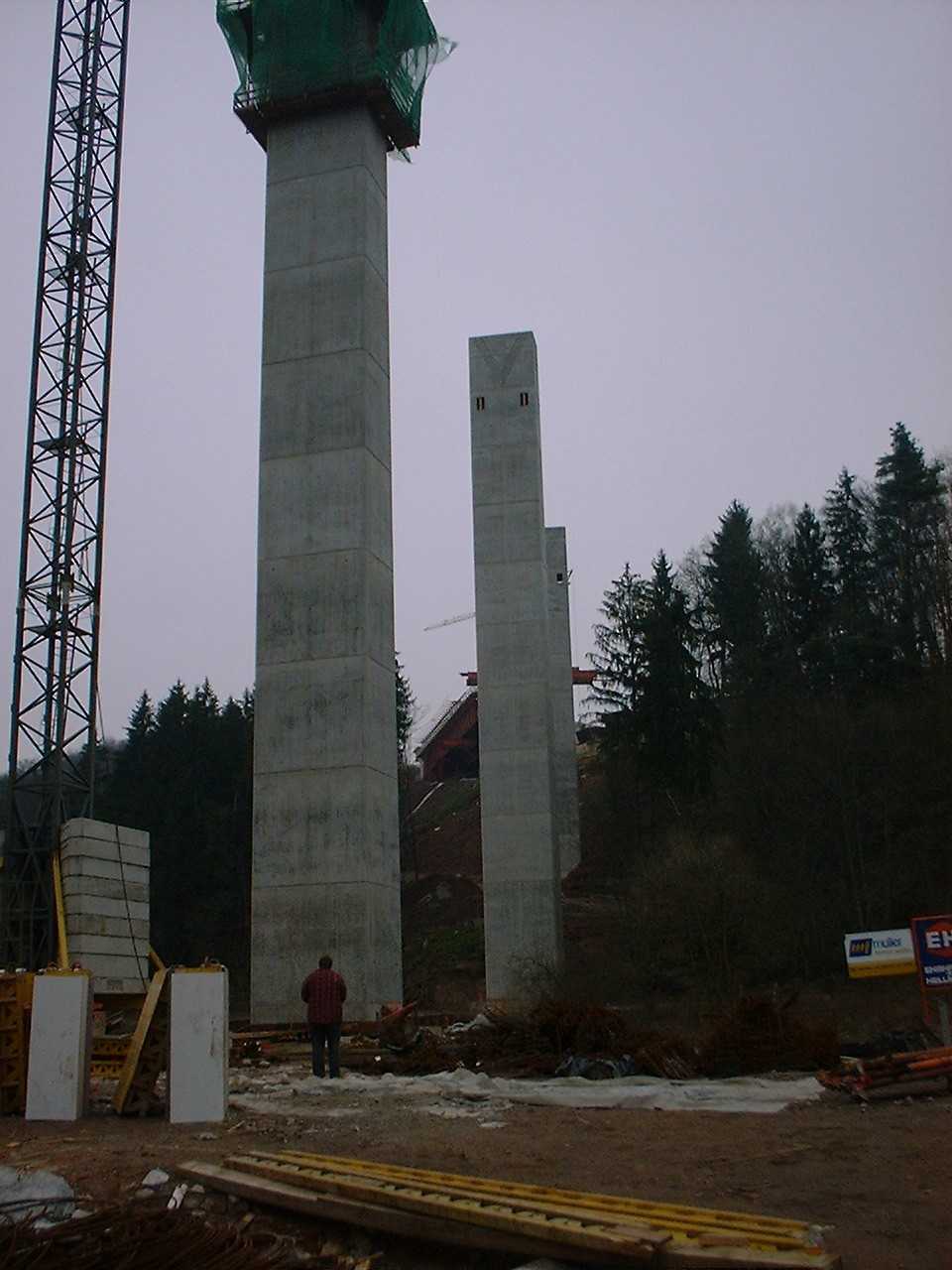

Nun stehen bereits die Pfeiler 1 bis 6 (ca.70m hoch)

[peter5 0]

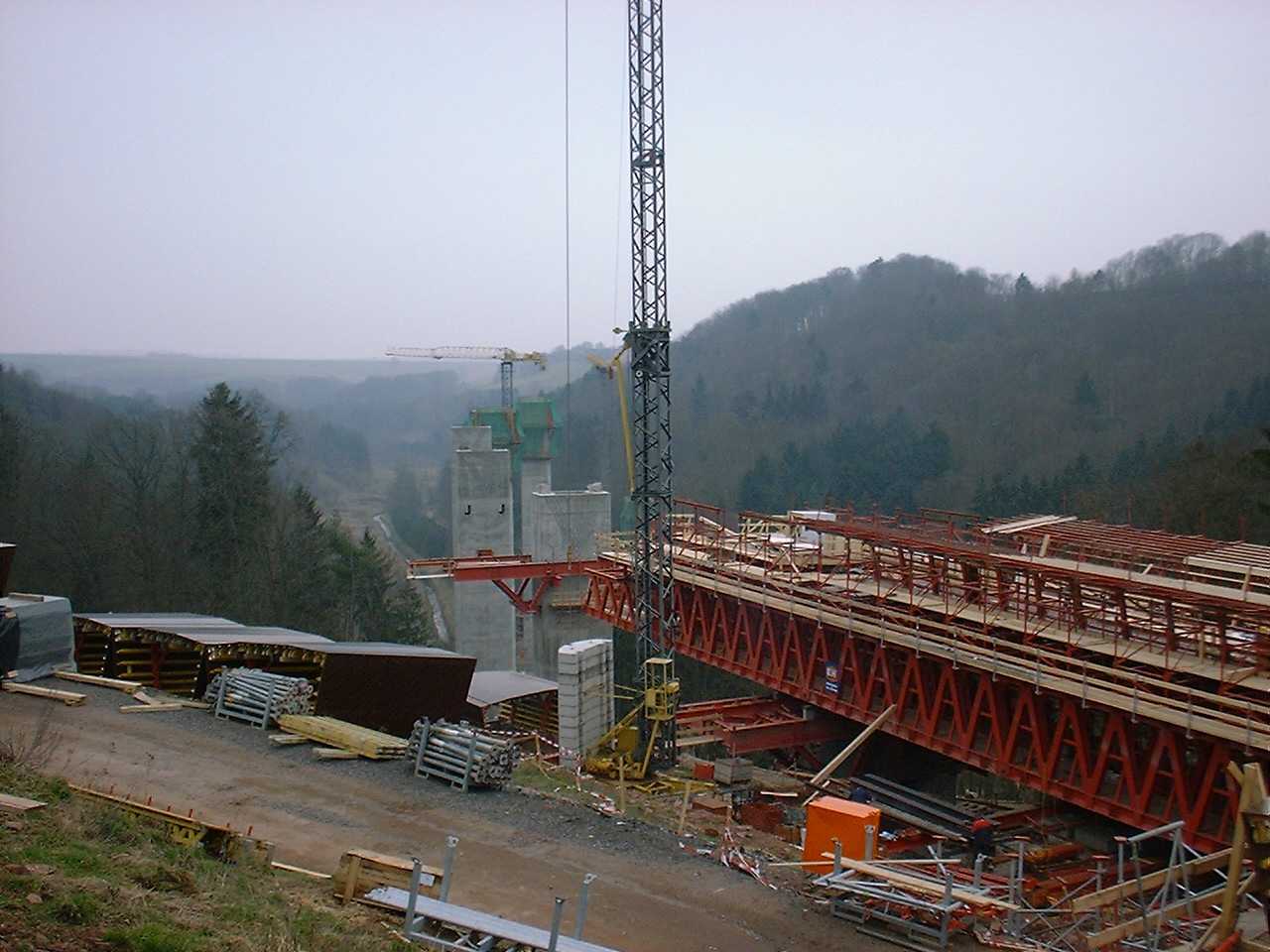

Vorschub des Leergerüstschnabels
