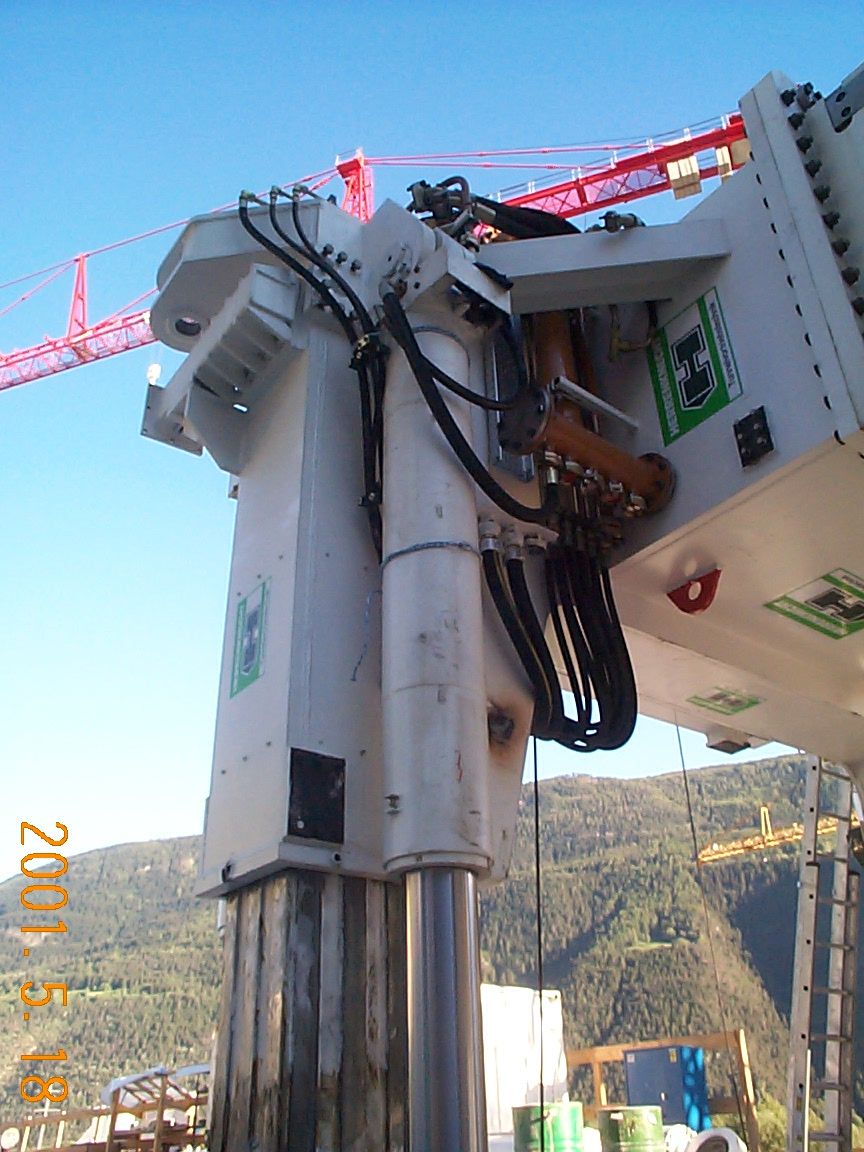

tunnelmani 143 Geschrieben 26. Januar 2006 Autor Geschrieben 26. Januar 2006 Detailbild der hinteren Abstützung der TBM Zitieren

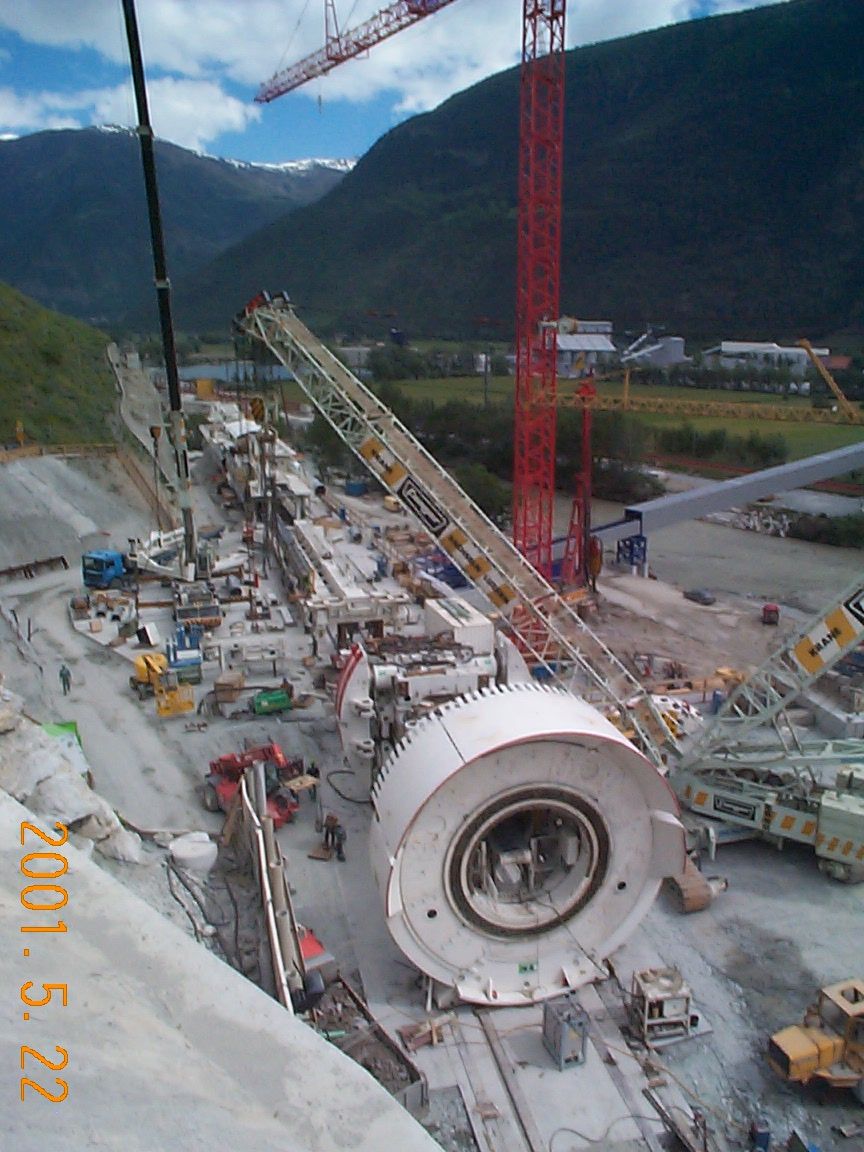

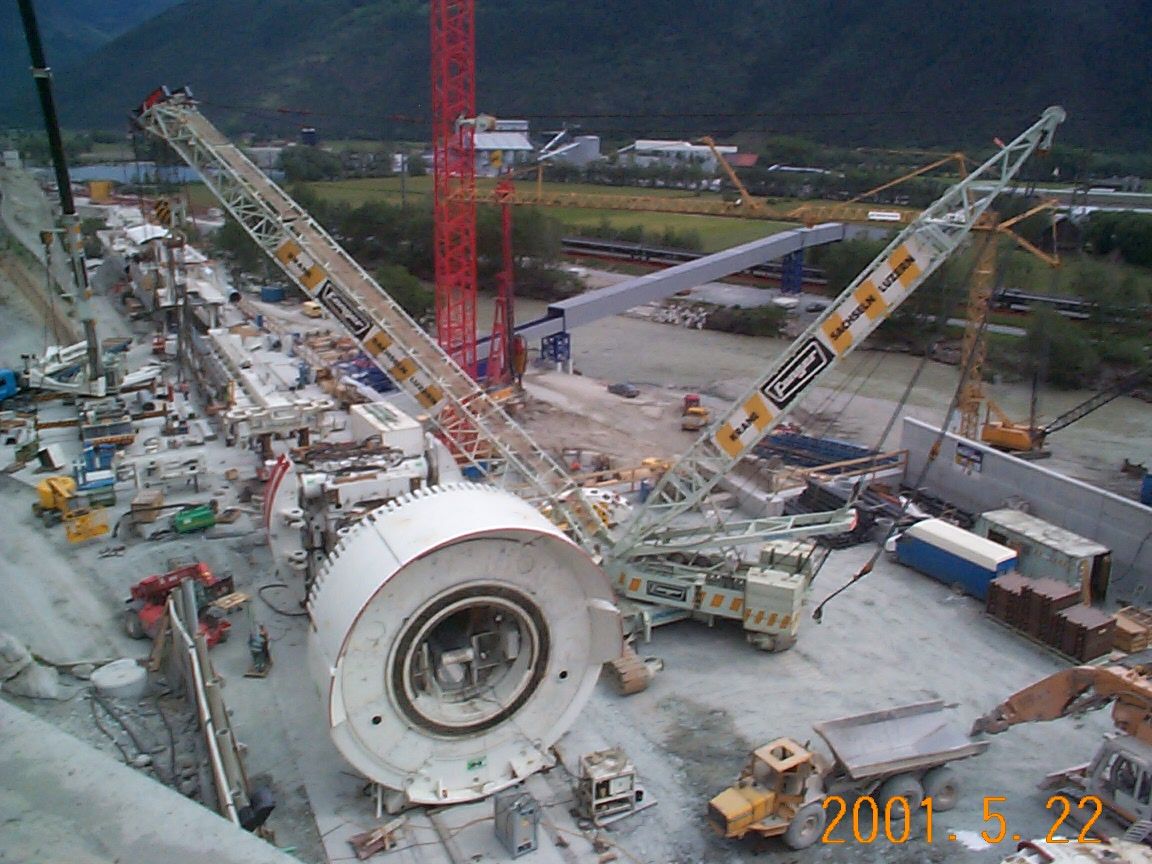

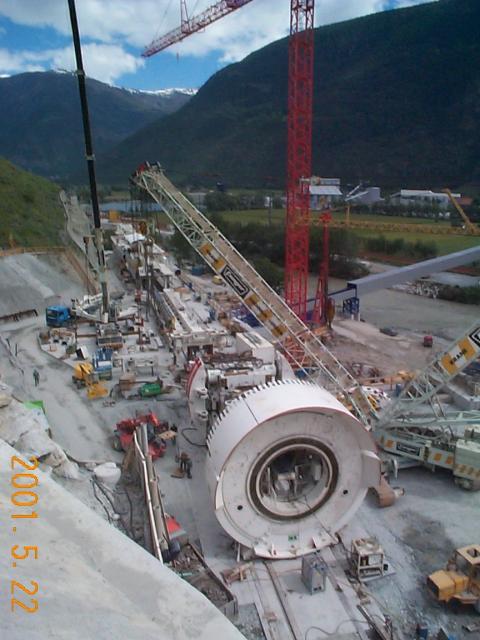

tunnelmani 143 Geschrieben 26. Januar 2006 Autor Geschrieben 26. Januar 2006 (bearbeitet) Uebersicht Montageplatz. Die TBM mit Nachläufer nimmt langsam Gestalt an bearbeitet 26. Januar 2006 von tunnelmani Zitieren

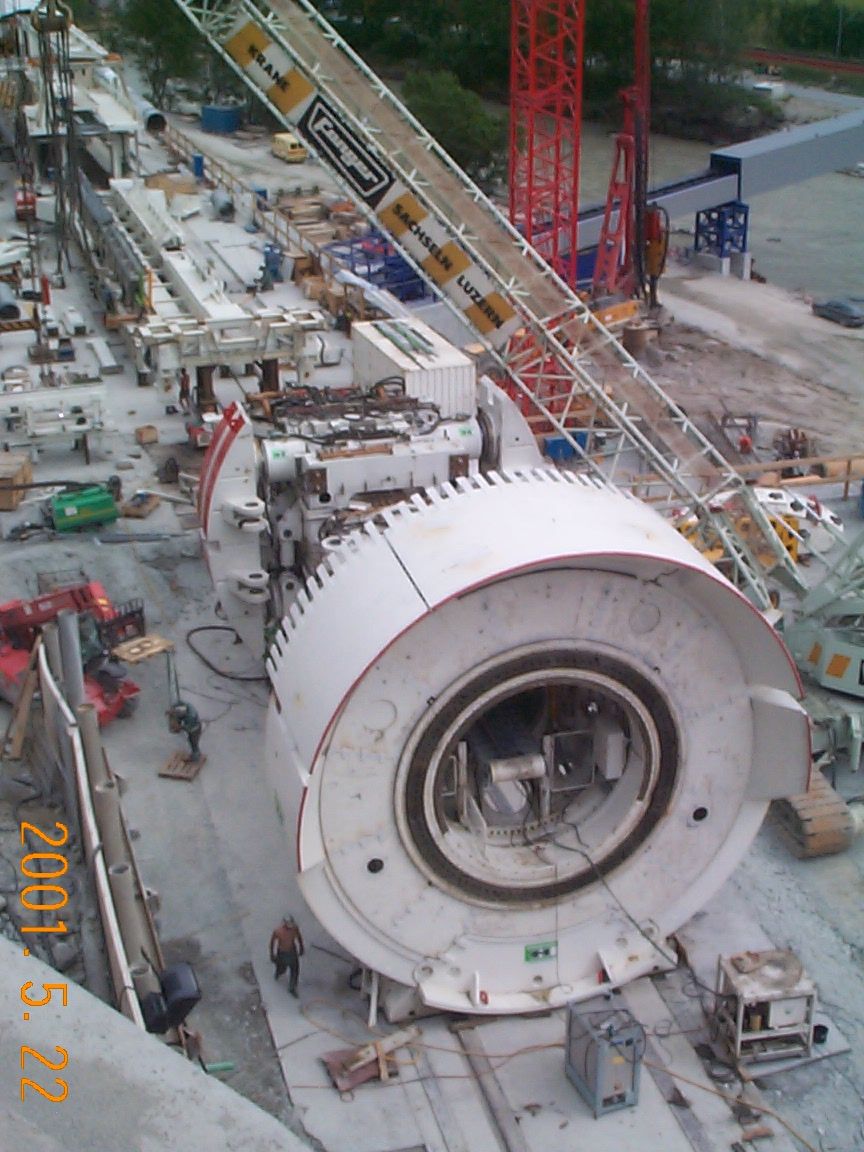

tunnelmani 143 Geschrieben 26. Januar 2006 Autor Geschrieben 26. Januar 2006 Detailbild des Schilds noch ohne Bohrkopf, innen ist das Ausbruchförderband sichtbar Zitieren
tunnelmani 143 Geschrieben 26. Januar 2006 Autor Geschrieben 26. Januar 2006 Auf diesem Bild ist der Aufgabetrichter zum Förderband, der sogenannte Muckring, sichtbar. Das Ausbruchmaterial welches von den Räumern am Bohrkopfrand aufgenommen wird, rutscht im Bohrkopfinnern ins Zentrum auf den Muckring und fällt dann in dessen Zentralöffnung auf das Förderband. Zitieren
tunnelmani 143 Geschrieben 26. Januar 2006 Autor Geschrieben 26. Januar 2006 Die seitlichen Antriebe für die Ankerbohr- und Netzversetzgeräte liegen bereit. Zitieren
