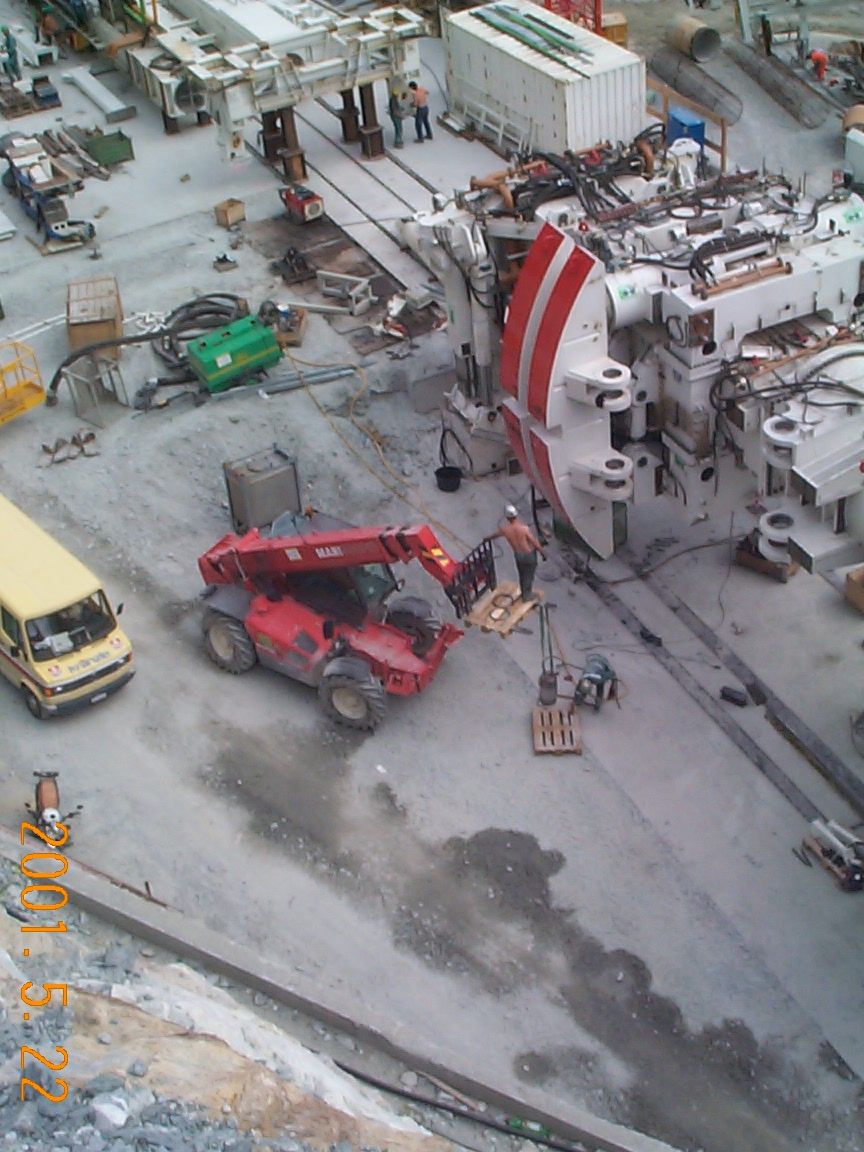

tunnelmani 143 Geschrieben 24. Januar 2006 Autor Geschrieben 24. Januar 2006 Montage der Gripper ( Seitenverspannung ) Zitieren

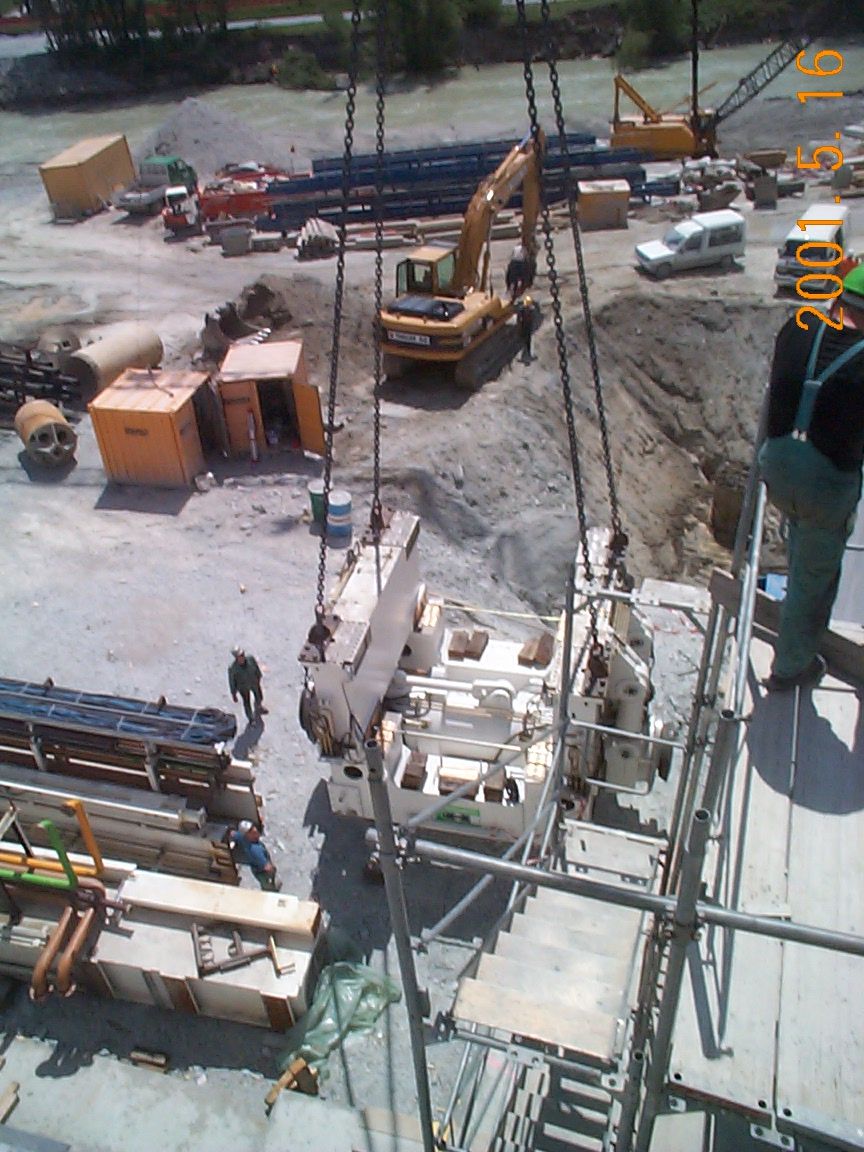

tunnelmani 143 Geschrieben 24. Januar 2006 Autor Geschrieben 24. Januar 2006 Der untere Teil des Gripperrahmens hängt am Haken des Raupenkrans. Zitieren

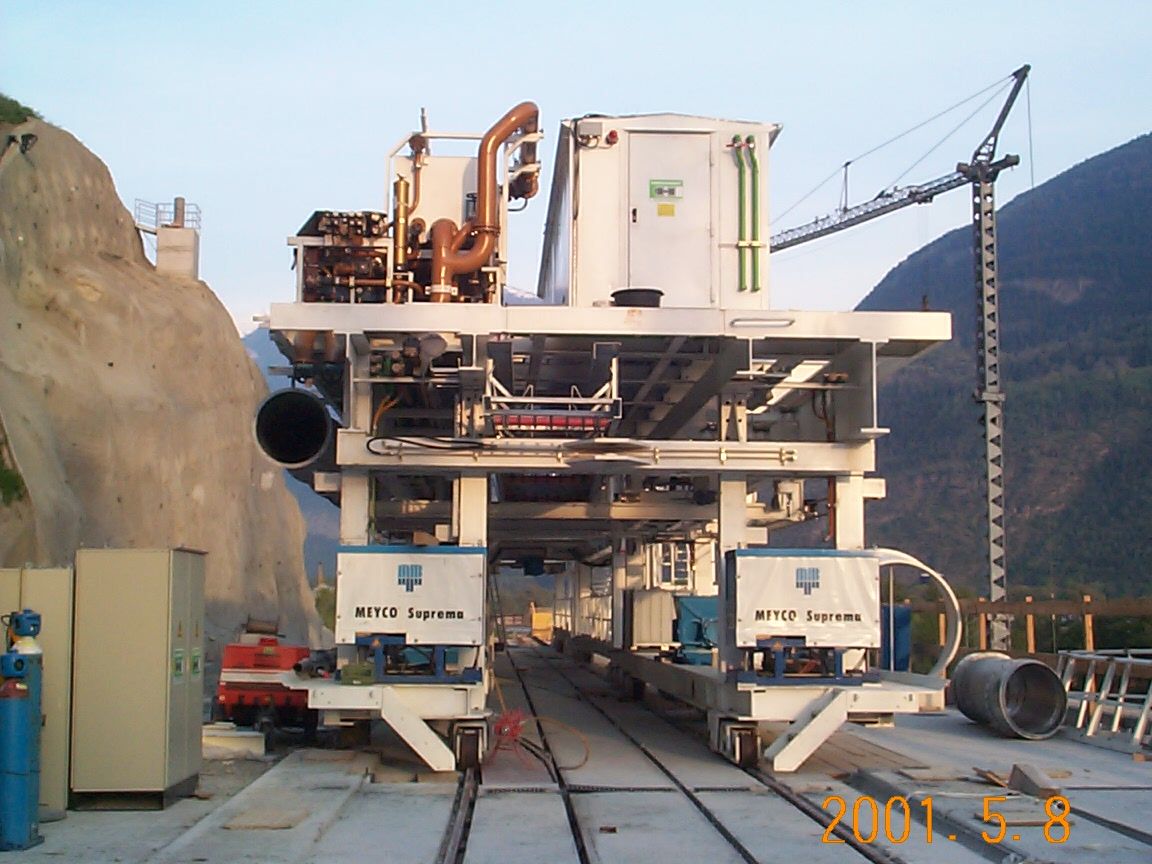

tunnelmani 143 Geschrieben 24. Januar 2006 Autor Geschrieben 24. Januar 2006 Frontansicht des NL 3 mit den Spritzbetonpumpen unten, oben links die Hydraulikanlage, oben rechts die Elektro-Hauptverteilung. Zitieren

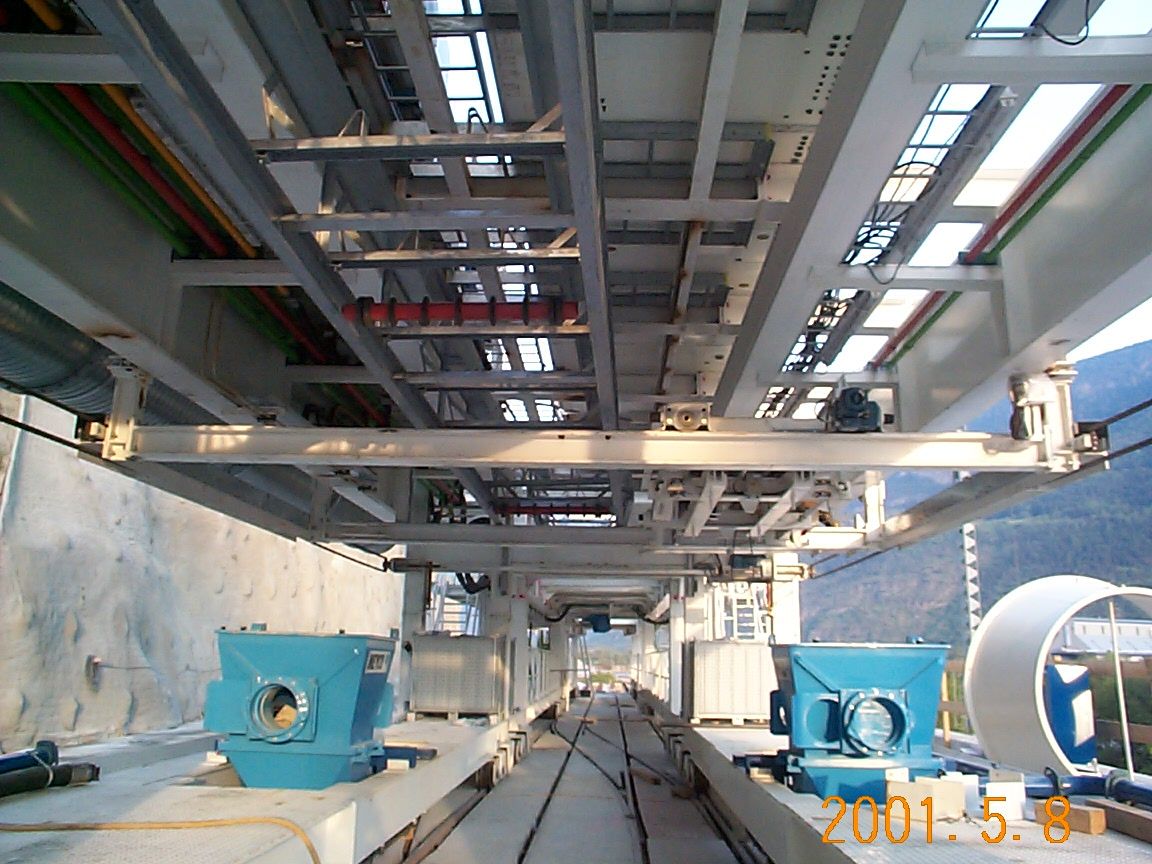

tunnelmani 143 Geschrieben 25. Januar 2006 Autor Geschrieben 25. Januar 2006 Blick in NL 3 mit Umladekran für Spritzbetonbehälter und Betonpumpen. Zitieren

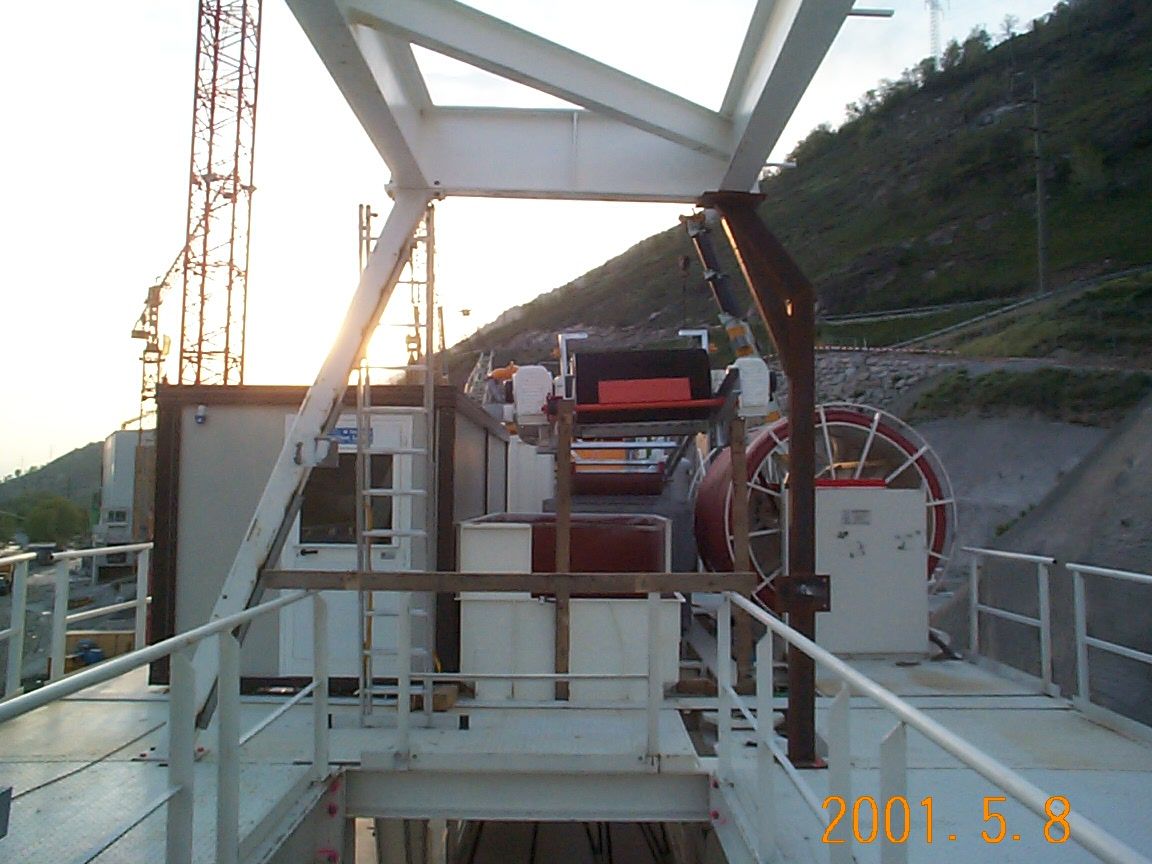

tunnelmani 143 Geschrieben 25. Januar 2006 Autor Geschrieben 25. Januar 2006 Blick nach vorn auf NL 4 mit Hochspannungskabeltrommel, Ausbruchförderband, Mannschaftscontainer Zitieren
