Königstiger Harvester

[Michael Jahn 15]

Königstiger

Grundgerät:
Grundgerät mit durchlaufend drehbarem Oberwagen, 2 Hebezylindern, Grundarm, schallgedämmter Kabine 935, Heizung durch Kühlwasserwärme. Kurzheckausführung mit speziellem Gegengewicht. Hinterer Schwenkradius 2000 mm. Oberwagen mit 26° in einer Richtung, seitlich jeweils 20° kippbar.
Motor:
Flüssigkeitsgekühlter 6-Zylinder Cummins-
Dieselmotor 150 KW bei 2200 U/min. Kombikühler für Hydraulik- und Motorflüssigkeit.
Hydraulikanlage: Hochleistungskolbenpumpe 560 l/min. mit Leistungsregelung und automatischem Lastdruckausgleich zur gleichzeitigen Steuerung von mehreren Arbeitsbewegungen mit hydraulischer Servobetätigung. Großer Kühler mit separatem Kühlkreislauf. Lasthalteventile und Feinsenkventil im Hebekreislauf..

Zusätzliche Hydraulikanlage für die Betreibung eines Prozessors. Druck- und Literunabhängig incl. kompletter Verrohrung, Rohrbruchsicherung für Hebezylinder und Überlastwarneinrichtung. Der Anbausatz ist für den Betrieb des Typ LAKO bis Größe 83 ausgelegt. Bei anderen Prozessoren muß die Hydraulikleistung überprüft werden.

E-Anlage:
Komplette E-Anlage mit verstärkter Lichtmaschine und sechs zusätzlichen Arbeitsscheinwerfern in der Verkleidung integriert.

Verkleidungen:
Das Gerät ist ausgerüstet mit einem kompletten Kabinenschutz sowie Schutzbügel und einem Anfahrschutz.

Fahrwerk:
Kompletter schwerer Unterwagen. Ins Laufwerk integrierter hydr. Antrieb der einzelnen Raupen-
ketten über Planetengetriebe. Automatisch hydr. gesteuerte Haltebremsen und Fahrbremsventile.
Integrierte Kettenführungen an den Leiträdern. Schmutzabweiser am Turas sowie Ketten-
führung Mitte und Turasseite. Außerdem ist jede Laufwerkskette mit zwei zusätzlichen, einteiligen durchgehenden Kettenstützführungen ausgerüstet. Kettenspannung einstellbar über Fettzylinder. Vorspannung erfolgt über Stahlfeder. Fettgeschmierte, abgedichtete Ketten. Je Seite 9 Lauf- und 2 Tragrollen. 600 mm Dreisteg-Bodenplatten. Alternativ sind gegen Aufpreis, Einsteg- und gummibelegte Straßenplatten lieferbar. B 60 Laufwerksteile. Spurweite 2400 mm. Kettenplatten links und rechts aufgekantet oder abgeschrägt.

Ausrüstung:
Zweistellungsfahrmotor, automatische Frostschutzanlage, Tankanzeige, Druckspeicher für Notabsenkung des Armsystems, Scheibenwaschanlage, Dachluke als Fenster. Komfortsitz mit Armlehnen und Bandscheibensitz. Betankungspumpe. Batteriehauptschalter.

Ausleger:
Monoausleger, mit zwei untenliegenden Knickzylindern, Spezialknickarm mit zwei hydr. teleskopierbaren Ausschüben, mit einer Gesamtausladung von 15000 mm.

bearbeitet 2. August 2009 von Bag320

[nico 4]

Hallo Michael,
täusche ich mich oder ist die Basis dieses Harvester ein Atlas Raupenbagger. Im Buch Alleskönner von Heinz Herbert Cohrs ist doch auch so einer zu sehen.

Danke überings für die Bilder, wenn du noch mehr von solchen Maschinen hast nur her damit.

Nico

[Stubo 8]

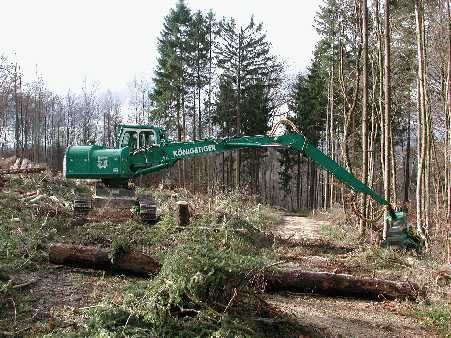

Ein Königstiger hat bei und schon mal zwei große Waldstücke gerodet.

[Michael Jahn 15]

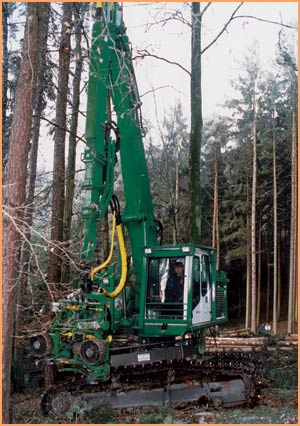

Der Geländeakrobat - durch den Kabinenausgleich kann der Königstiger im Gelände mit bis zu 60% Hangneigung arbeiten (auch mit ausgestrecktem Kranarm).

[Michael Jahn 15]

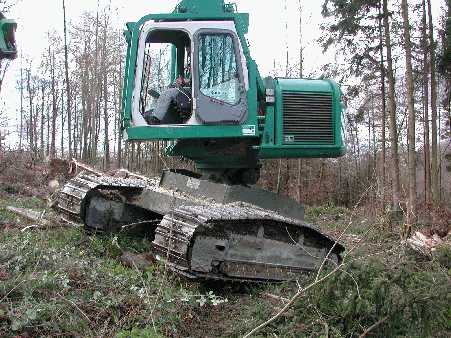

Der Kräftigste - Enorme Hubkräfte und sensationelle Bodenhaftung auch bei ausgestrecktem Kranarm. Zugkraft der Raupen 64 Tonnen.
